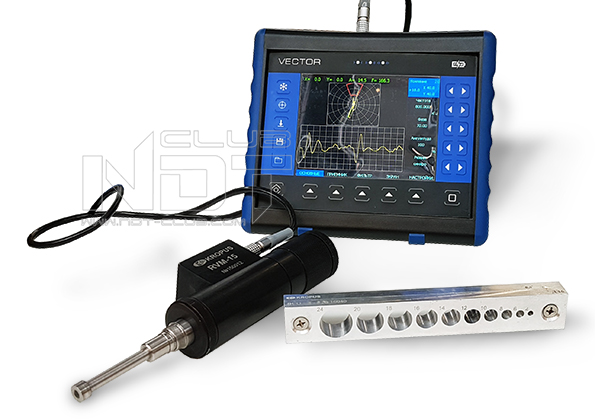

ВЕКТОР-50 роторный комплект

  • images/all/24/547/big/img_13.jpg

    1

  • images/all/24/547/big/img_15.jpg

    1

СТОИМОСТЬ:
ЗАПРОС


КАЛИБРОВКА

ПОСТАВКА 5-10 ДНЕЙ

ПРОДУКЦИЯ ПОД ЗАКАЗ



КУПИТЬ

ПРОИЗВОДИТЕЛЬ: КРОПУС
КРОПУС


ВЕКТОР-50 роторный комплект для контроля технологических отверстий в металлических конструкциях.

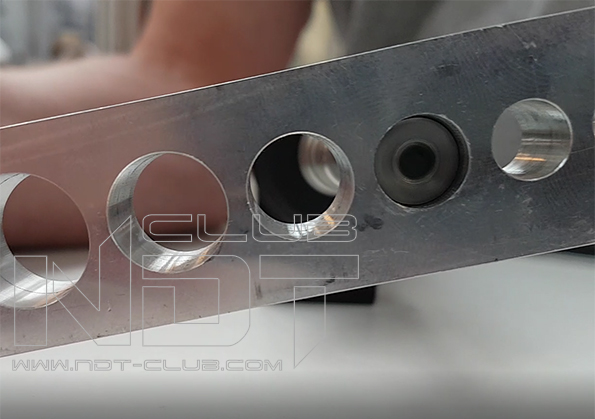

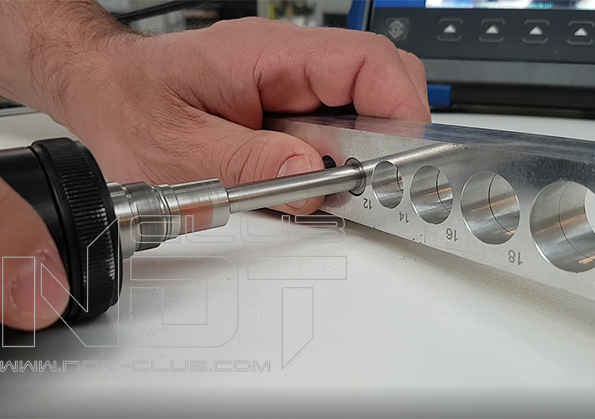

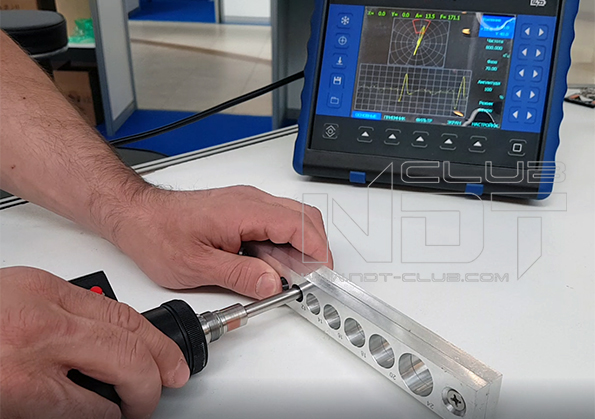

Новый универсальный вихретоковый дефектоскоп ВЕКТОР 50 в комплектации с роторным динамическим преобразователем предназначен для быстрого контроля технологических и болтовых отверстий металлопродукций на предмет выявления поверхностных дефектов типа трещин.

Дефектоскоп может применяться в машиностроении, энергетике, железнодорожном, авиационном, автомобильном производстве.







Комплектация:
• Электронный блок дефектоскопа Вектор-50 со встроенным Li-ion аккумулятором
• RVM-15 роторный блок
• Преобразователь вихретоковый роторный сменный RT- ХХ( ХХ – диаметр рабочей части преобразователя, поставляется согласно технических требований заказчика)
• Кабель Lemo OB - Lemo OB угловой 1,5 м
• Стандартный алюминиевый образец ВСО-Д (сверления от 4 до 24 мм)
• Защитный чехол с блендой и креплением на корпусе оператора
• Блок питания сетевой 15 В / 220В
• Кабель USB для связи с ПК
• Программное обеспечение на CD-диске
• Кейс для переноски
• Комплект документации (руководство пользователя, паспорт, методика поверки, сертификат метрологической поверки)


На выбор в комплект, а так же дополнительно можно выбрать сменные роторные преобразователи:
Преобразователь вихретоковый роторный RT- 4
Преобразователь вихретоковый роторный RT- 6
Преобразователь вихретоковый роторный RT- 8
Преобразователь вихретоковый роторный RT- 10
Преобразователь вихретоковый роторный RT- 12
Преобразователь вихретоковый роторный RT- 14
Преобразователь вихретоковый роторный RT- 16
Преобразователь вихретоковый роторный RT- 18
Преобразователь вихретоковый роторный RT- 20
Преобразователь вихретоковый роторный RT- 22
Преобразователь вихретоковый роторный RT- 24

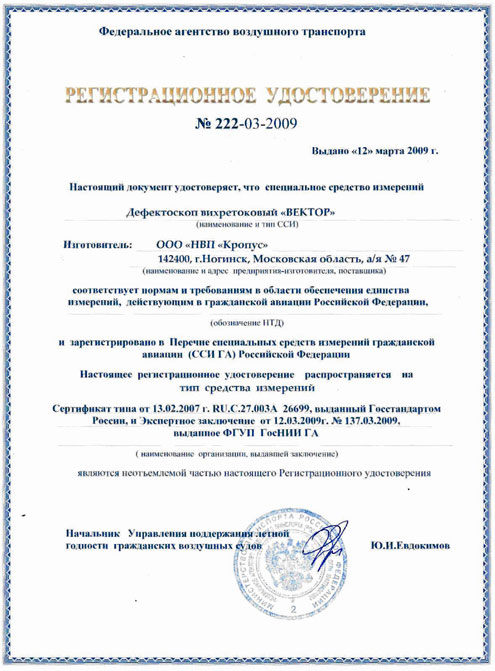

Вихретоковый дефектоскоп ВЕКТОР сертифицирован Федеральным Агентством по Техническому Регулированию и Контролю и зарегистрирован в Государственном реестре средств измерений под №33845-12.





Диапазон регулировки усиления

от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ

Диапазон регулировки предварительного усилителя

от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ

Диапазон изменения частоты

от 1 Гц до 20 МГц, с шагом 1, 10,100 и 1000 Гц

Регулировка амплитуды возбуждения преобразователя

12.5%, 25%, 50%, 100%

Диапазон изменения фазы вектора

0 - 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град.

Фильтр НЧ

регулируемый от 5 до 1000 Гц

Фильтр ВЧ

регулируемый от 2,5 до 500 Гц

Режим работы

стандартный, синхро-режим, частотное сканирование

Вид графика

XY, XY+YT, XY+AT, YT, YT+XT

След сигнала

0-30 сек,  с шагом 1 сек

Зоны АСД

коробка, сегмент

Режимы АСД

дефект в зоне, дефект вне зоны

Типы вывода на экран

вектор, точка

Типы преобразователей

дифференциальный, абсолютный, роторный

Память настроек

100 настроек

Память результатов

500 протоколов контроля

Экран

цветной TFT 640х480 с регулируемой яркостью и
регулировкой цветовой гаммы.  Специальная функция смены фона для работы на ярком солнце

Интерфейс

USB

Разъемы преобразователей

1 x Lemo1B + 1 x Lemo 0B

Время работы

10 часов от аккумуляторов

Внешнее питание

блок питания от сети 220 В, 50Гц  AC

Напряжение питания

18V/3,5A DC

Диапазон рабочих температур

от -30º C до +55° C

Размер (В x Ш x Д)

200 мм x 225 мм x 80 мм

Масса

1,5 кг с аккумуляторами
