Вихрь многофункциональный магнитно-вихретоковый дефектоскоп выявляет и измеряет глубину стресс-коррозионных трещин в металлических ферромагнитных конструкциях, в том числе под слоем коррозии и/или защитного покрытия., а также толщину изоляции. Измерения проводятся с минимальной погрешностью.
При сканировании материала дефектоскоп ВИХРЬ совмещает два метода: магнитный и вихретоковый. Благодаря этому можно контролировать конструкции с грубой и загрязненной поверхностью, а также вести измерения сквозь изолирующее покрытие или слой коррозии. Для исследования материалов с покрытием, имеющим переменную толщину, не требуется внесение дополнительных настроек.

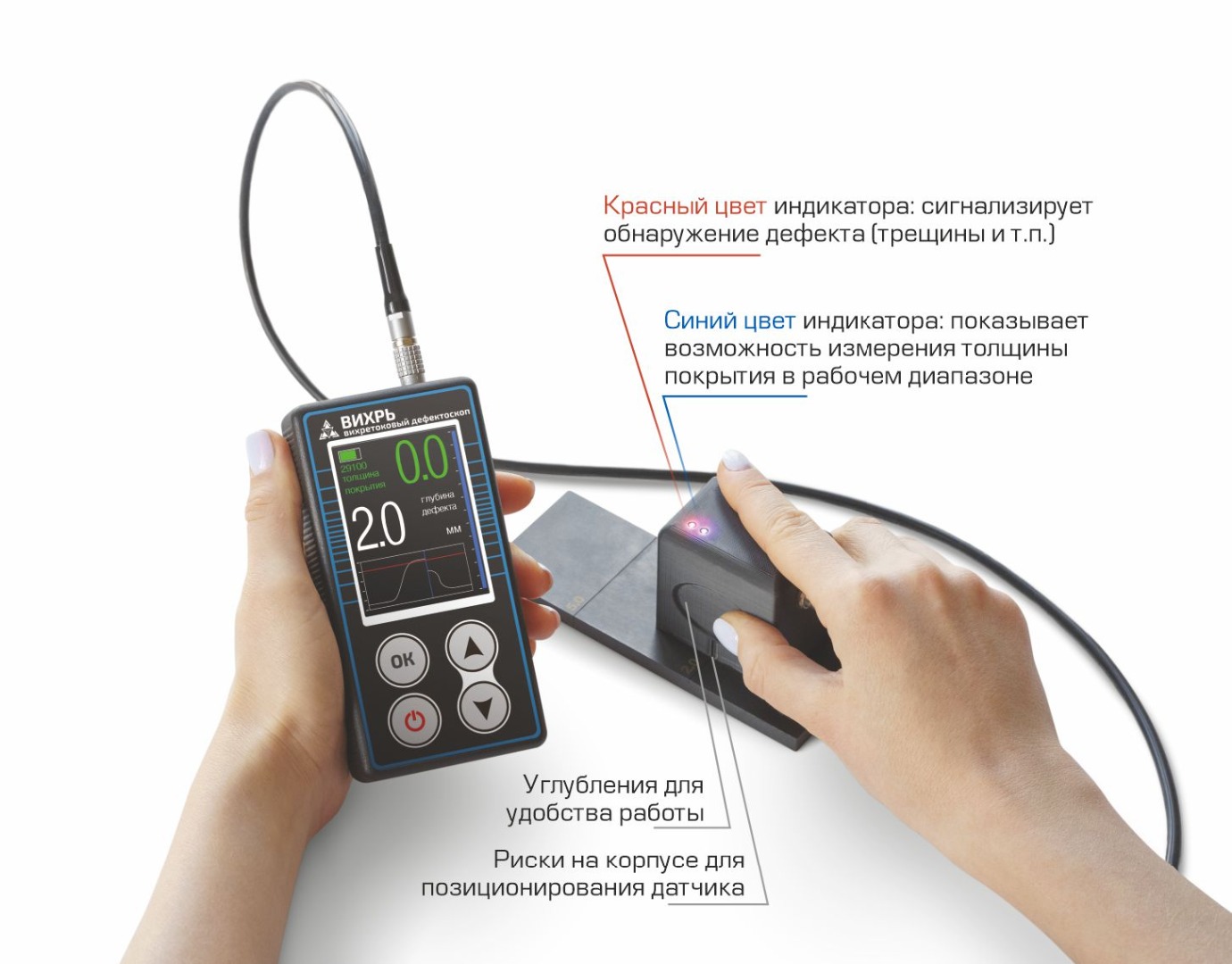

Прибор рассчитан на применение в лабораторных, цеховых и полевых условиях различных отраслей промышленности. Дефектоскоп имеет звуковую и световую сигнализацию при обнаружение дефекта и световую сигнализацию о допустимом диапазоне измеряемого покрытия.По условиям эксплуатации в части воздействия климатических факторов внешней среды прибор относится к исполнению УХЛ категории 1.1 ГОСТ 15150-69.
Решаемые задачи:
- Поиск дефектов под слоем коррозии либо защитного покрытия;
- Определение толщины покрытия;
- Оценка степени коррозионного повреждения;
- Измерение глубины трещины;
Отличительные особенности:
- Большой цветной LCD дисплей 2,8 дюйма
- Графическое отображение профиля поверхности
- Эргономичная форма датчика
- Прочный корпус с панелями из Al
- Рабочая поверхность измерительного преобразователя выполнена из керамического материала (ПОЛИКОР)

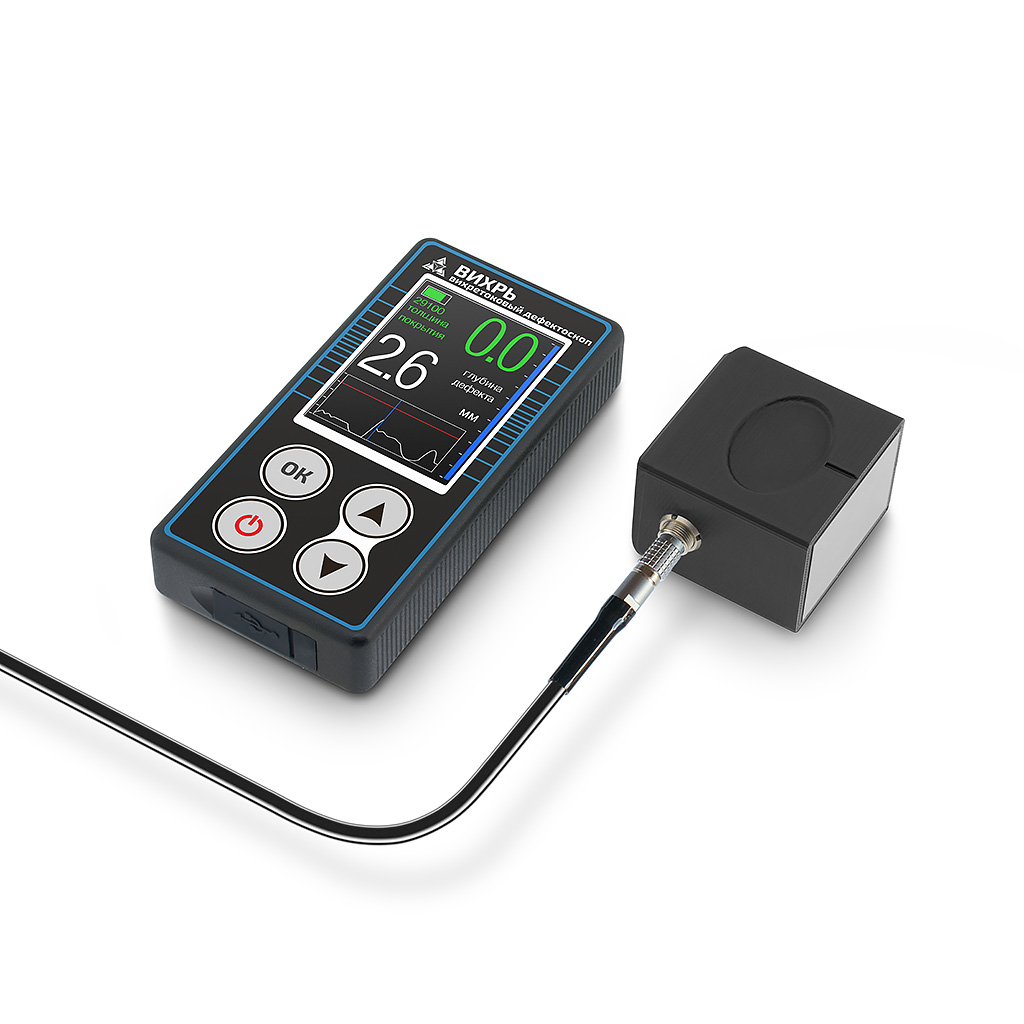

Вихрь магнитно-вихретоковый дефектоскоп базовый комплект |
ВИХРЬ электронный змерительный блок |
Измерительный преобразователь |
Кейс для транспортировки |
Паспорт (руководство по эксплуатации) |
Дополнительная комплектация:
- Контрольный образец изоляции толщиной 5 мм
- Контрольный образец трещины 0,12х1,0 мм (раскрытие, глубина)
Технические характеристики дефектоскопа Вихрь
Минимальная глубина выявляемой трещины, мм |
0,2 |
Минимальная длина выявляемой трещины, мм |
5 |
Диапазон определения глубины трещины, мм |
0,3-6 |
Погрешность определения глубины трещины, % |
20 |
Диапазон определения толщины изоляции, мм |
0-12 |
Погрешность определения толщины изоляции, % |
5 |
Максимальная толщина изоляции, позволяющая производить определение глубины трещины, мм |
5 |
Максимальная толщина изоляции, позволяющая производить поиск трещины, мм |
10 |
Рабочая частота преобразователя, кГц |
44 |
Габаритные размеры (Ш х Д х В), мм. |
130х66х24 |
Масса, не более, кг |
0,2 |
Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
