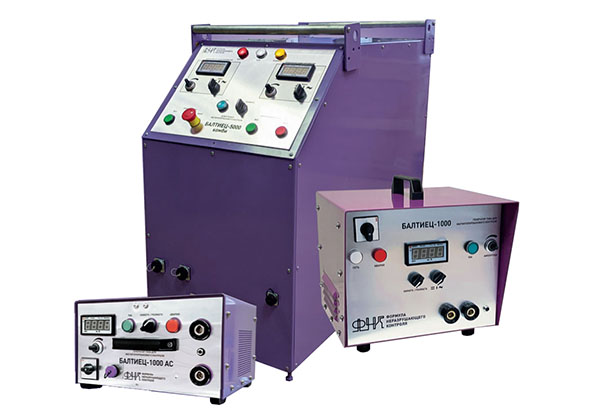

Балтиец магнитопорошковый дефектоскоп

от 550 000

с НДС

КУПИТЬ

Магнитопорошковые дефектоскопы серии балтиец

Магнитопорошковые дефектоскопы серии Балтиец представлены постоянно расширяющейся линейкой дефектоскопов, модификации, особенности и комплектация которых видоизменяются в зависимости от пожеланий и требований заказчика.

Основные функции дефектоскопов балтиец

Переменный ток от 1 000 А до 10 000 А
Однополупериодно выпрямленный ток до 10 000 А
Автоматический цикл размагничивания переменным и постоянным током
Автоматическое поддержание заданной амплитуды тока
Плавная регулировка тока во всем диапазоне
Отображение амплитудного значения тока на цифровом амперметре
Двухполупериодно выпрямленный ток
Дублированная система контроля температурного режима работы генератора с индикацией и аварийным отключением

Особенности дефектоскопов балтиец

Мобильность: небольшие габариты и вес при больших значениях тока. Поручни и мощные колеса, позволяющие при необходимости перемещать генератор
Производительность: возможность подключения любых необходимых принадлежностей, существенно упрощающих работу дефектоскописта
Универсальность: пригодны для использования в цеховых условиях, на производственных, строительных площадках, в условиях трубных баз, на авиационных, судостроительных и судоремонтных предприятиях и т. д. Могут так же использоваться в составе магнитопорошковых стендов в качестве их силовой части

Технические характеристики магнитопорошковых дефектоскопов Балтиец:

Наименование характеристики	1000 АС	1000 АС/DC	2000 AC	2000 AC/DC	3000 AC	3000 AC/DC
Максимальное амплитудное значение переменного тока, А	1400	1500	2800	2800	3000	3000
Максимальное значение однополупериодно-выпрямленного (HWDC) тока, А	-	1500	-	2800	-	3000
Цикл «Работа-Пауза»	1:3	1:3	1:3	1:3	1:3	1:3
Рабочее напряжение, В	3	7	8	8	9,5	9,5
Напряжение питания, В	220	220	220	220	380	380
Частота, Гц	50	50	50	50	50	50
Потребляемая мощность, кВт	3	5	8	8	25	25
Габаритные размеры, ДШВ, мм	324347222	465415225	465415225	465415225	350530360	*
Вес электронного блока	15	25	43	43	100	100
Регулировка тока	плавная во всем диапазоне, автоматическое поддержание заданной амплитуды тока
Отображение амплитуды тока	встроенный цифровой амперметр
Размагничивание	встроенный автоматический цикл
Защита от перегрева	дублированная система контроля температурного режима работы генератора с индикацией и аварийным отключением

*Балтиец 3000 AC/DC поставляется в двух модификациях: мобильная версия на колесах и в форм-факторе стационарного шкафа.

AC: Alternating Current - переменный ток

DC: Direct Current - постоянный ток

HWDC: Half Wave Direct Current - однополупериодный выпрямленный ток

При выборе дефектоскопа для МПК (МПД) следует учитывать следующие особенности:

Для поиска поверхностных дефектов рекомендуется использовать электромагнит с переменным током (AC)
Для поиска подповерхностных дефектов рекомендуется использовать электромагнит с постоянным током (DC) или постоянный магнит
Для контроля объектов толщиной более 10-15 мм не рекомендуется применять постоянные магниты
HWDC - пульсация улучшает индикацию магнитных частиц за счёт перемешивания частиц и увеличения их подвижности, что значительно повышает чувствительность контроля. Обладает большим магнитным проникновением в деталь

Каждый дефектоскоп Балтиец — это индивидуальный комплект для нужд предприятия и решения определенной задачи, поэтому базовых комплектов не существует. Для того чтобы собрать комплект магнитопорошкового дефектоскопа нужно определиться с основным устройством и комплектующими к нему:

Шаг первый: Исходя из технических характеристик, представленных выше, и руководствуясь поставленными задачами нужно выбрать основной блок – источник тока. В таблице ниже представлены основные модели серийно поставляемых дефектоскопов Балтиец:

Переносной источник тока «БАЛТИЕЦ-1000 AC» для магнитопорошкового контроля	Переменный ток	437 100
Переносной источник тока «БАЛТИЕЦ-1000 AC/DC» для магнитопорошкового контроля	Переменный и однополупериодный выпрямленный (HWDC) ток. Размагничивание обоими родами тока	517 500
Переносной источник тока «БАЛТИЕЦ-2000 AC» для магнитопорошкового контроля	Переменный ток	603 900
Переносной источник тока «БАЛТИЕЦ-2000 AC/DC» для магнитопорошкового контроля	Переменный и однополупериодный выпрямленный (HWDC) ток. Размагничивание обоими родами тока	782 100
Переносной источник тока «БАЛТИЕЦ-3000 AC» для магнитопорошкового контроля	Переменный ток
Переносной источник тока «БАЛТИЕЦ-3000 AC/DC» для магнитопорошкового контроля	Переменный и однополупериодный выпрямленный (HWDC) ток. Размагничивание обоими родами тока	931 500

Второй шаг: выбрать кабели для дефектоскопа. По сути выбор основного источника тока предопределяет выбор кабелей по сечению

Кабель гибкий маслостойкий сечением 70 мм² длиной 3 м с быстроразъемным наконечником и наконечником ТМЛ, комплект из 2-х шт.	для ИТ БАЛТИЕЦ-1000	24 000
Кабель гибкий маслостойкий сечением 95 мм² длиной 3 м с быстроразъемным наконечником и наконечником ТМЛ, комплект из 2-х шт.	для ИТ БАЛТИЕЦ-2000	34 500
Кабель гибкий маслостойкий сечением 120 мм² длиной 3 м с быстроразъемным наконечником и наконечником ТМЛ, комплект из 2-х шт.	для ИТ БАЛТИЕЦ-3000	43 470

Третий шаг: выбор намагничивающих приспособлений:

Прижимные электроконтакты типа пистолетная рукоять с кнопкой включения тока, комплект из 2-х шт.	Кнопка дистанционного включения тока на одной из рукояток. Для использования с кабелями сечением 70, 95 и 120 мм². Необходимо включить электроды на выбор.	40 500
Алюминиевый электрод для прижимных электроконтактов, комплект из 2-х шт.	Радиус сферы контакта 3,5 мм	6 720
Электрод латунный для прижимных электроконтактов, комплект из 2-х шт.	Радиус сферы контакта 3,5 мм	14 490
Оловянный электрод с латунным сердечником для прижимных электроконтактов, комплект из 2-х шт.	Радиус сферы контакта 5 мм	20 700
Медный электрод с контактными площадками из ПМЛ	Снижает риск возникновения прижогов (рекомендуемый)	20 700
Контакт типа "зажим", комплект из 2-х шт.	В комплекте 2 шт. Необходимо устройство подачи тока	9 300
Контакт магнитный "липучка", комплект из 2-х шт.	В комплекте 2 шт. Необходимо устройство подачи тока	34 500
Контакт типа "струбцина", комплект из 2-х шт.	В комплекте 2 шт. Необходимо устройство подачи тока	12 300
Соленоид 200 мм	3-витковая катушка внутренний диаметр 200 мм	40 200
Соленоид 300 мм	3-витковая катушка внутренний диаметр 300 мм	55 200
Соленоид 500 мм	3-витковая катушка внутренний диаметр 500 мм	71 100
Соленоид разъемный 300 мм	Разъемная конструкция соленоида с внутренним диаметром 300 мм	97 500
Соленоид по запросу заказчика	по запросу	по запросу
