Молоток предназначен для определения прочности на сжатие бетона с максимальным размером заполнителя < 32 мм. Самая "ходовая" модель - используется более чем в 95% случаев.
Молоток Шмидта является механическим устройством для контроля качества (прочности) бетона. Измерение прочности происходит без разрушения материалов. Прочность бетона определяется по предварительно установленной градуировочной зависимости между прочностью бетонных образцов и значением отскока от поверхности бетона прижатого к ней ударника (косвенной характеристикой прочности) согласно ГОСТ 22690.
МОЛОТОК ШМИДТА В7-225А БАЗОВЫЙ КОМПЛЕКТ |
|

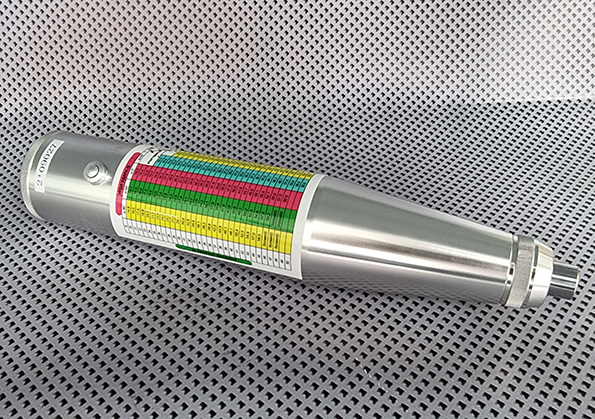

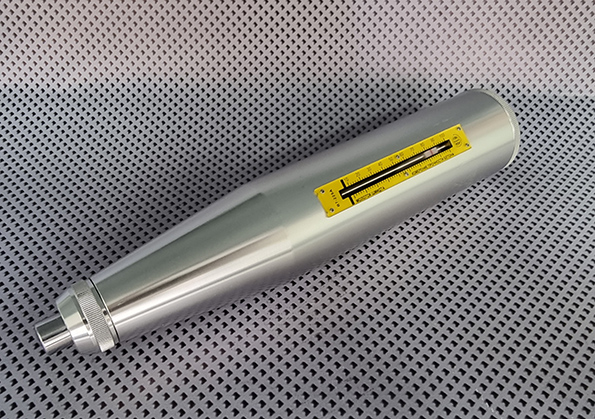

Молоток Шмидта модель 225А |
|
Шлифовальный камень |
|

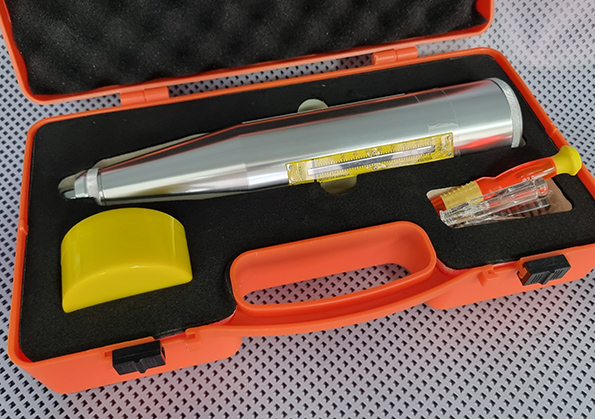

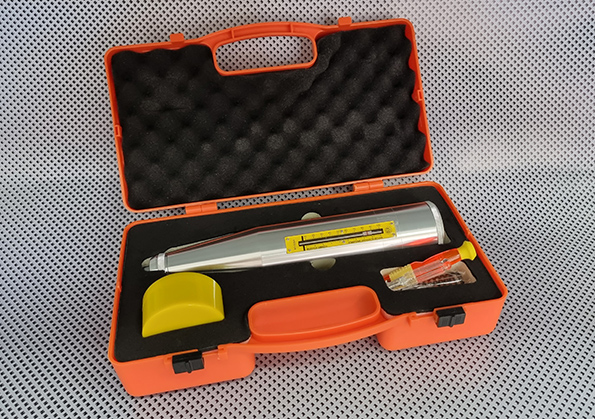

Пластиковый кейс |
|

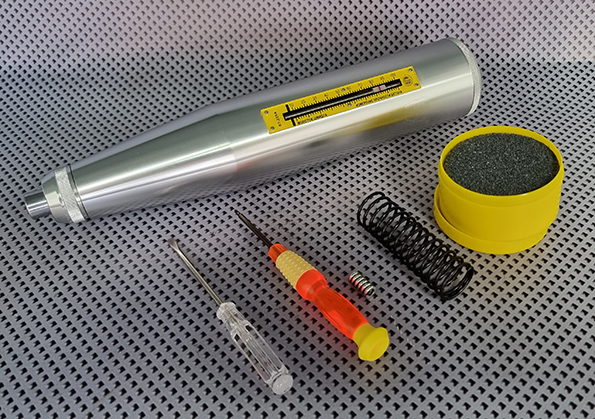

Набор отверток и дополнительных пружин |
|
Паспорт и руководство пользователя |
Дополнительно может быть поставлена сумка CLUB-M для переноски в рабочих условиях, сумка выполнена в виде однолямочного рюкзака
Назначение средства измерений:
Молоток Шмидта (далее прибор / склерометр) является портативным механическим прибором для определения прочности и быстрого неразрушающего контроля качества материалов, в основном бетона, а также кирпичей, камней, швов строительного раствора и др. Прибор предназначен для измерения высоты отскока бойка после удара по исследуемой поверхности строительного материала и последующего определения прочности по градуировочным зависимостям. Область применения – определение прочности материалов на предприятиях стройиндустрии и объектах строительства, а также при обследовании эксплуатируемых зданий и сооружений.
Описание средства измерений:

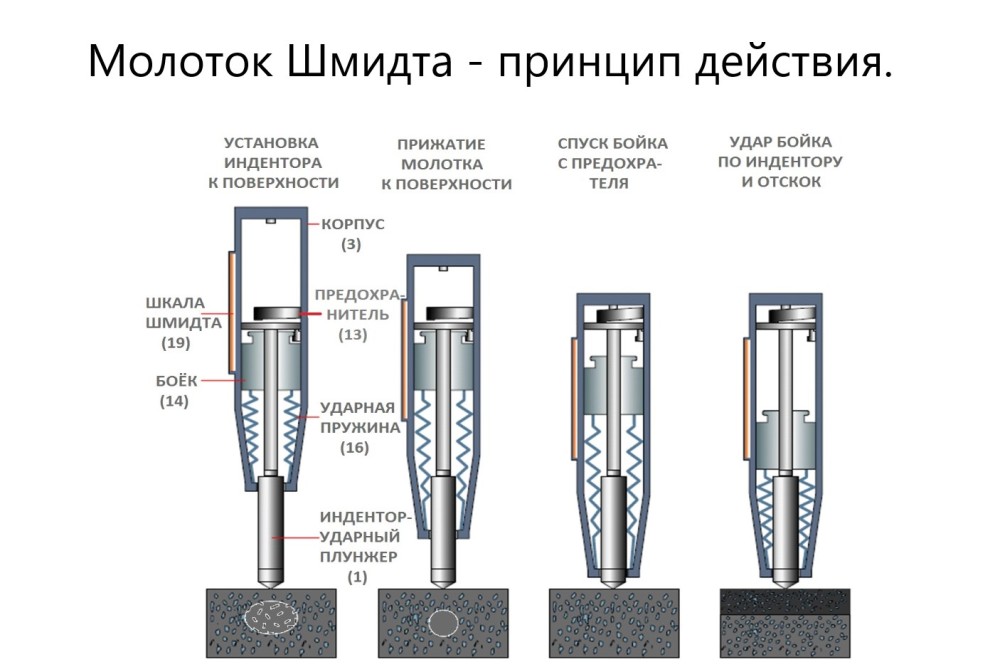

В корпусе прибора размещены механический модуль и устройство индикации. В состав механического модуля входят: ударный плунжер, боёк, ударная пружина, ударно-спусковой механизм и датчик отскока бойка. Принцип работы прибора заключается в ударе бойка, разогнанного предварительно сжатой ударной пружиной, по концу ударного плунжера, прижатого другим концом к контролируемой поверхности, и измерения значения относительной высоты отскока R бойка. Величина R является косвенной характеристикой прочности исследуемого строительного материала, и используется при определении прочности исследуемого материала в соответствии в ГОСТ 22690-2015 (метод отскока) по градуировочным зависимостям прочности материала от величины R. Градуировочные зависимости устанавливают на основе результатов испытаний образцов-кубов сначала измерением с помощью молотков Шмидта, а затем измерением прочности по ГОСТ 10180-90.
Особенности измерений молотками Шмидта различных модификаций:
При измерении вертикальных поверхностей (напр. стен) положение молотка относительно земли должно быть горизонтально-параллельным. Именно в таком положении были определены градуировочные зависимости молотка, указанные в Таблице, наклеенной на корпусе прибора, где этому положению (горизонталь) соответствует угол ɑ=00 в середине Таблицы. Для каждой контролируемой поверхности необходимо совершить не менее 10 ударов молотком.
|
Измерение прочности материалов в соответствии с ГОСТ 22690-88, ГОСТ 53231-2008, ASTM C 805, ASTM D 5873 (для горных пород), DIN 1048, ч. 2, ENV 206, EN 12 504-2, ISO/DIS 8045 |
ДА |
|
Диапазон измерения прочности на сжатие: · Модель 225 для бетона с макс. размером частиц < 32 мм · Модель 75 для кирпичей, камней, бетонных изделий малых размеров и с тонкими стенками · Модель 20 для строительного раствора швов в кирпичной кладке |
10 … 60 Мпа 10 … 70 Мпа 1 … 25 Мпа |
|
Энергия удара: Модель 225 (стандартная энергия удара 225 кГм) · Модель 75 (уменьшенная в 3 раза энергия удара 75 кГм) · Модель 20 (минимальная энергия удара 20 кГм) |
2,207 Нм 0,735 Нм 0,196 Нм |
|
Толщина и типы контролируемых изделий из бетона: Модель 225 · Модель 75 · Модель 20 |
70 мм … ∞ 50 мм … 100 мм 30 мм … ∞ |
|
Среднее значение при ударе на тестовой металлической наковальне твёрдостью 58 … 62 HRC: · Модель 225 · Модель 75 · Модель 20 |
80 ± 2 74 ± 2 74 ± 2 |
|
Усилие сжатия пружины, не более: · Модель 225 · Модель 75 · Модель 20 |
7,85 Н 5,25 Н 3,00 Н |
|
Диапазон температур: · Рекомендуемый диапазон для измерений (по стандартам) · Рабочий диапазон при эксплуатации · При транспортировке и хранении |
+5,0°С…+35°С −20°С…+55°С −40°С…+65°С |
|
Относительная влажность воздуха, не более |
95 % |
|
Пределы основной относительной погрешности определения прочности |
± 10 % |
|
Твердость рабочих поверхностей бойка и индентора, не менее |
60 HRC |
|
Шероховатость контролируемой поверхности, не более (Ra) |
40 мкм |
|
Радиус кривизны контролируемой поверхности, не менее |
230 мм |
|
Шероховатость ударной части индентора, не более |
10 мкм |
|
Радиус сферы индентора |
25 ± 1 мм |
|
Удлинение пружины |
75 мм |
|
Масса молотка, не более |
1 кг |
|
Габаритные размеры (В*Ø), не более |
280*60 мм |
|
Масса приборного ящика в базовой комплектации |
1,6 кг |
|
Габаритные размеры приборного ящика (В*Ш*Г) |
80*350*80 мм |
|
Гарантийный срок эксплуатации молотка Шмидта |
6 месяцев |
|
Ресурс (наработка) молотка Шмидта, не менее |
10 лет |
