В7-225 наковальня для молотка Шмидта

Наковальня В7-225 предназначена для проверки калибровочных значений и точности измерений молотками Шмидта различных типов: моделей 225А (для бетона), 75А (для кирпичей), 20А (для раствора), Original Schmidt, Silver Schmidt и др.

Наковальня состоит из массивного цилиндрического основания, в которое запрессована тестовая пластина из закалённой инструментальной стали, и направляющей гильзы, закреплённой на основании и обеспечивающей строго перпендикулярное положение склерометра при ударе.

Поместите тестовую наковальню на ровную твёрдую, ровную, не склонную к прогибу опору (например, на бетонный или каменный пол).
Очистите контактные поверхности тестовой пластины наковальни и плунжера от частиц бетона, которые могут там оказаться.
Поместите конусную часть прибора внутрь направляющей трубки тестовой наковальни. Прибор должен находиться под прямым углом к поверхности металлической тестовой пластины наковальни, а ударный плунжер должен быть прижат к центру металлической тестовой пластины наковальни.
Держите прибор обеими руками: одной рукой сильно давите сверху вниз на заднюю крышку прибора, а второй рукой придерживайте цилиндрический корпус прибора.
Произведите примерно 10 ударов и проверьте полученный результат по калибровочному значению, указанному в Технических характеристиках (п.2), либо в инструкции на молоток Шмидта

Если значение отскока R и Q соответствуют значениям для тестовой наковальни в пределах погрешности технических характеристик молотка Шмидта – прибор не требует калибровки.

Если измеренные значения отскока слишком малы (не превышают нижнего предела диапазона калибровочных значений), то причина, как правило, кроется в наличии частиц пыли на движущихся частях ударной системы. Средством выхода из подобной ситуации является проведение профилактических работ по очистке механизма молотка Шмидта от загрязнений согласно методике, в инструкции по его эксплуатации.

Значения отскока могут быть низкими и по другим причинам:

поверхность тестовой пластины наковальни загрязнена или повреждена;
направляющее отверстие на наковальне повреждено (отсутствует перпендикулярность; ударник заклинивает в момент проведения удара).

Если после произведенного технического обслуживания молоток работает некорректно или не достигает калибровочных значений, указанных на тестовой наковальне, направьте устройство на ремонт и составьте заключение об изъятии молотка из обращения.

Данная проверка является единственным способом проверки точности показаний молотков Шмидта.

Тестовая наковальня В7-225

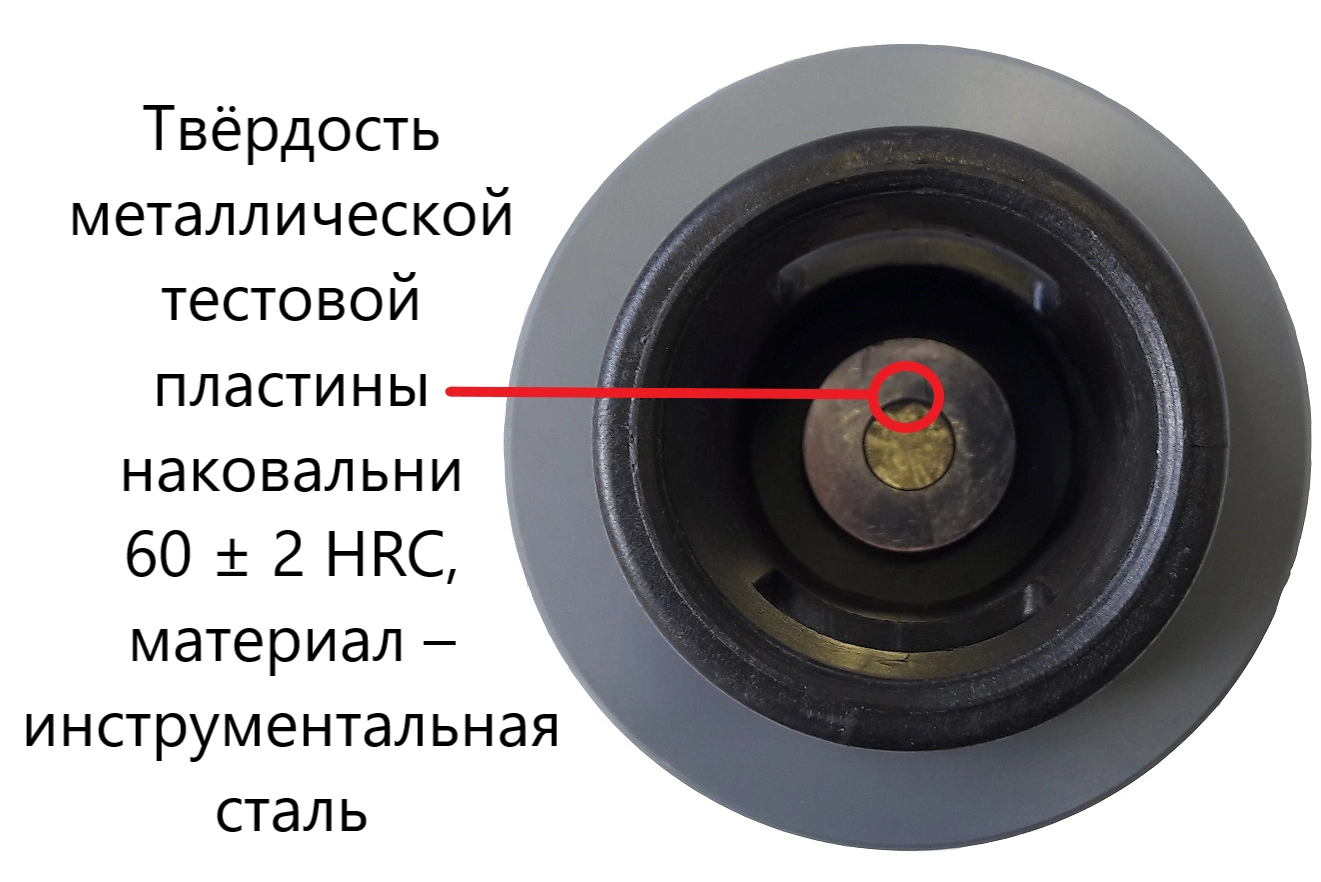

Твёрдость металлической тестовой пластины наковальни, материал – инструментальная сталь	60 ± 2 HRC
Среднее значение отскока при ударе на тестовой наковальне: Модель 225А Модель 75А Модель 20А Original Schmidt модели N/NR/ND Original Schmidt модели L/LR/LD Silver Schmidt моделей ST/PC N Silver Schmidt модели ST/PC L Paper Schmidt	R=80 ± 2 R=74 ± 2 R=74 ± 2 R=81 ± 2 R=75 ± 2 Q=91 ± 2 Q=90 ± 2 R=90 ± 2
Масса наковальни, не менее	18 ± 1 кг
Габаритные размеры: · Тестовая наковальня (ВØ), не более · Тестовая наковальня в транспортной упаковке (ВШ*Г), не более	230145 мм 350210*210 мм
