A1020 MIRA Lite низкочастотный ультразвуковой томограф

по запросу

с НДС

КУПИТЬ

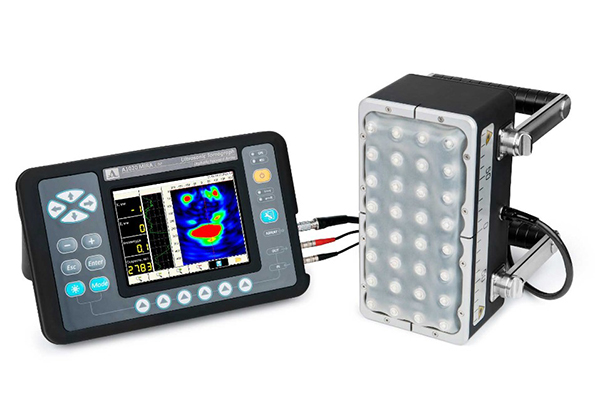

А1020 MIRA Lite - компактный, легкий и удобный в использовании ультразвуковой томограф с визуализацией внутренней структуры бетона при одностороннем доступе.

НАЗНАЧЕНИЕ НИЗКОЧАСТОТНОГО УЛЬТРАЗВУКОВОГО ТОМОГРАФА ДЛЯ БЕТОНА А1020 MIRA LITE

Поиск инородных включений, полостей, непроливов, расслоений и трещин в объектах контроля из бетона, железобетона и природного камня
Контроль конструкций из бетона толщиной до 1 000 мм и из железобетона толщиной до 800 мм
Исследование внутренней структуры колонн диаметром от 500 мм
Контроль фундаментов и перекрытий в монолитных конструкциях
Контроль объектов с криволинейными поверхностями
Поиск пустот за тюбингами в метрополитенах и железобетонных туннелях
Поиск в железобетоне пластмассовых и металлических труб диаметром от 10 мм
Определение толщины защитного слоя и глубины залегания арматуры
Оценка состояния каналов с преднапряженной арматурой в железобетонных мостах
Измерение толщины объекта контроля при одностороннем доступе

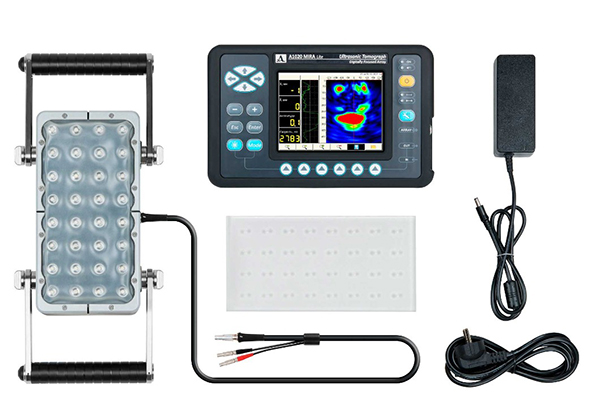

	А1020 MIRA Lite УЛЬТРАЗВУКОВОЙ НИЗКОЧАСТОТНЫЙ ТОМОГРАФ ДЛЯ БЕТОНА БАЗОВЫЙ КОМПЛЕКТ

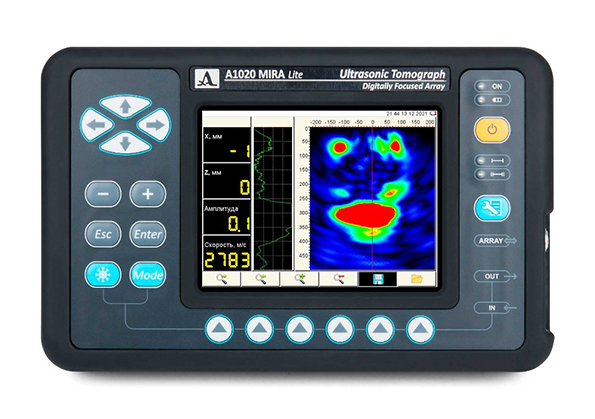

	А1020 MIRA Lite электронный блок ультразвукового низкочастотного томографа

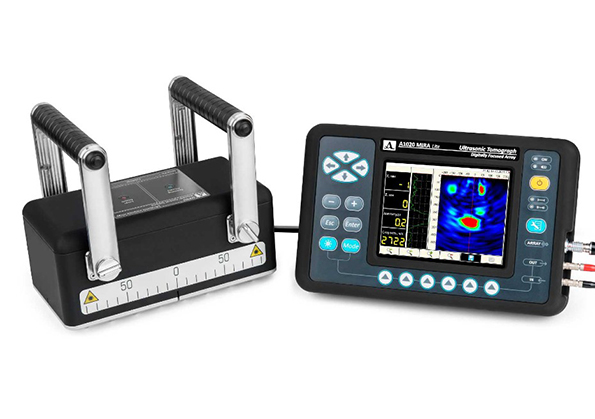

	Антенная решетка M4002 0.05A0R220Х110PS
	Чехол Е14
	Сетевой адаптер 220 В - 15 B
	Кабель USB A- Micro B
	Проверочный образец

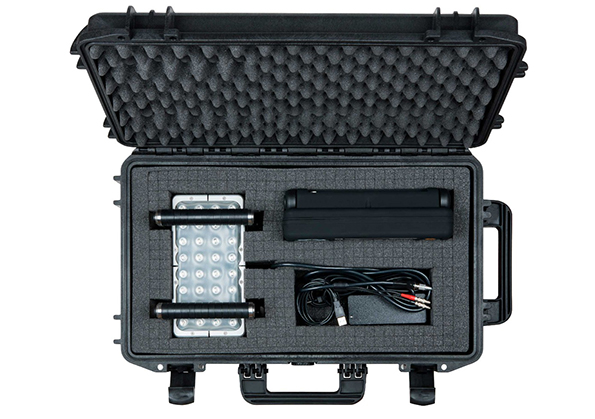

	Жесткий кейс
	Носитель с документацией и ПО

ОСОБЕННОСТИ УЛЬТРАЗВУКОВОГО НИЗКОЧАСТОТНОГО ТОМОГРАФА ДЛЯ БЕТОНА А1020 MIRA LITE

Наглядное отображение сечения (B-Скан) объекта в режиме реального времени с частотой смены кадров до 10 Гц.
Улучшенная чувствительность в ближней зоне.
Высокая точность измерений и чувствительность прибора к различным отражателям.
Размеры обнаруживаемых несплошностей:
- от Ø10 мм – цилиндрический образ дефекта;
- от Ø 25 мм – сферический образ дефекта.
Малогабаритная антенная решетка для длительной работы на объекте.
Новый тип износостойких СТК преобразователей с безжидкостным контактом.
Защита преобразователей от грязи и пыли благодаря прочной мембране.
Чехол для удобного крепления электронного блока на поясе оператора.

3D программное обеспечение INTROVIEW

Комплексная оценка внутренней структуры благодаря 3D изображению объекта

Режимы работы с 3D-изображением:

Изометрическая поверхность
Текстурное отображение
Максимальная проекция

Режимы работы с 2D-изображением:

Панорамный B-, C-, В-Скан
Плоскость сечения / объемный строб

Совместимость с другими приборами АКС (А1220 MONOLITH, A1040 MIRA).

Режимы работы

Томограф A1020 MIRA Lite два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора. В процессе работы можно выбирать различные виды представления данных на экране томографа в зависимости от установленного режима.

Режим «ОБЗОР»

Режим предназначен для оперативного просмотра внутренней структуры объекта контроля в произвольных местах. На экране отображается В-Скан в режиме реального времени с частотой смены кадров до 10 Гц.

Дополнительно в данном режиме возможно:
- Автоматическое определение скорости распространения ультразвуковой волны.
- Измерение координат и уровней образов в томограмме.
- Измерение толщины объекта контроля.
- Сохранение и просмотр В-Сканов.
- Просмотр А-Сканов.

Режим «КАРТА»

Режим предназначен для формирования массива данных в форме набора В-Сканов объекта контроля (перпендикулярных поверхности) при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом. Из накопленного трехмерного массива данных можно выводить на экран любой В-Скан.

Режим «НАСТРОЙКА»

Используется для выбора и установки параметров и рабочей конфигурации. Существует возможность создания и сохранения, с присвоением уникального имени, ряда рабочих конфигураций под различные объекты контроля. Необходимая конфигурация выбирается из списка сохраненных непосредственно на объекте контроля.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УЛЬТРАЗВУКОВОГО НИЗКОЧАСТОТНОГО ТОМОГРАФА ДЛЯ БЕТОНА А1020 MIRA LITE

Параметр	Значение
Количество преобразователей в антенной решетке	32 (8 групп х 4 элемента)
Диапазон измеряемых толщин	10 – 1000 мм
Диапазон устанавливаемых скоростей ультразвука	1 000 - 10 000 м/с
Диапазон рабочих частот	10-100 кГц
Номинальная частота преобразователя	50 кГц
Пределы допускаемой абсолютной погрешности глубины залегания дефекта, мм, где Н измеряемая глубина	±(0,05∙Н+10)
Источник питания	аккумулятор
Номинальное значение напряжения аккумулятора	11,2 В
Продолжительность непрерывной работы от полностью заряженного аккумулятора, ч, не менее	10 часов
Класс защиты	IP54
Габаритные размеры электронного блока, не более	260x166x80 мм
Габаритные размеры антенной решетки, не более: без ручек	220х129х99 мм
с горизонтальным расположением ручек	376х167х99 мм
с вертикальным расположением ручек	220х184х167 мм
Масса электронного блока прибора с аккумулятором, не более	1,9 кг
Масса антенной решетки, не более	3,1 кг
Средний срок службы, не менее	5 лет
Условия эксплуатации:
температура воздуха	от – 10 до +50 ºC
относительная влажность при температуре плюс 35 ºС, не выше	95%
