А1040 MIRA 3D инновационный, компактный низкочастотный ультразвуковой томограф

Томограф предназначен для контроля конструкций из бетона, железобетона и камня при одностороннем доступе к ним с целью определения целостности материала в конструкции, поиска инородных включений, полостей, непроливов, расслоений и трещин, а также измерения толщины объекта контроля. Основной особенностью томографа является ультразвуковой контроль объектов с толщиной до 1 метра возможностью быстрого построения 3D изображения внутренней структуры бетона.

А1040 MIRA 3D преимущества работы с томографом

• Комплексная оценка внутренней структуры бетона благодаря 3D изображению на переносном мобильном устройстве (Android)
• Мгновенное отображение результатов измерений (сечение В-Скан)
• Увеличение глубины и чувствительности контроля за счет объединения с дополнительной матричной антенной решеткой
• Новый тип активных СТК преобразователей с улучшенным соотношением сигнал/шум
• Визуализация и измерение глубины трещин
• Удаленное управление и получение данных с использованием скоростного Wi-Fi интерфейса

А1040 MIRA 3D конструктивные и функциональные особенности томографа

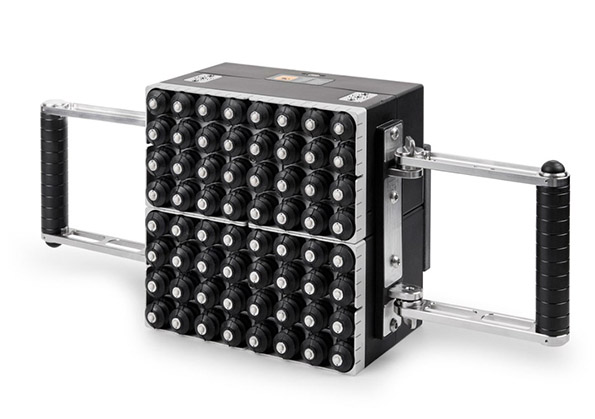

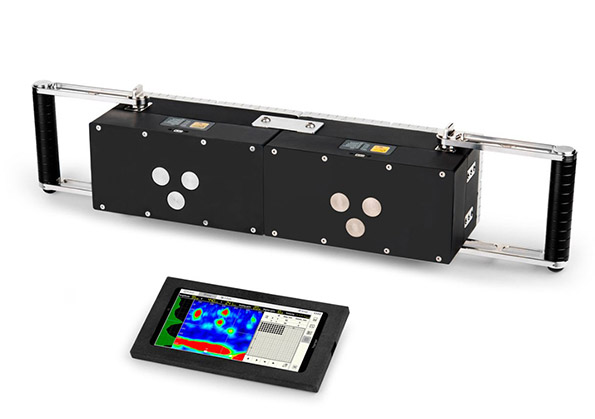

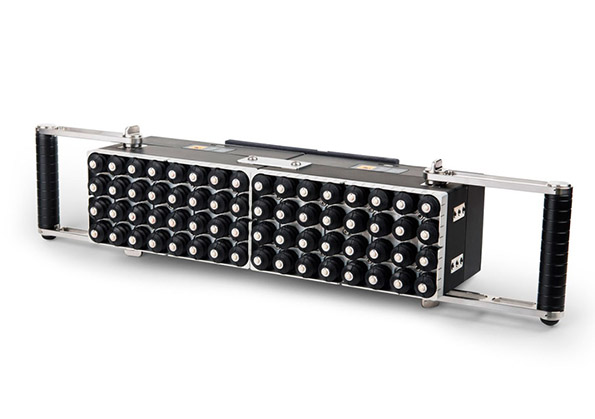

• Малогабаритная матричная антенная решетка на 32 независимых активных СТК элемента с возможностью объединения со второй решеткой для расширения апертуры (горизонтально/вертикально 4х16 и 8х8)
• Высокая скорость обработки и отображения данных с частотой 30 Гц
• Высокая производительность контроля благодаря одновременному излучению и приему сигналов всеми преобразователями

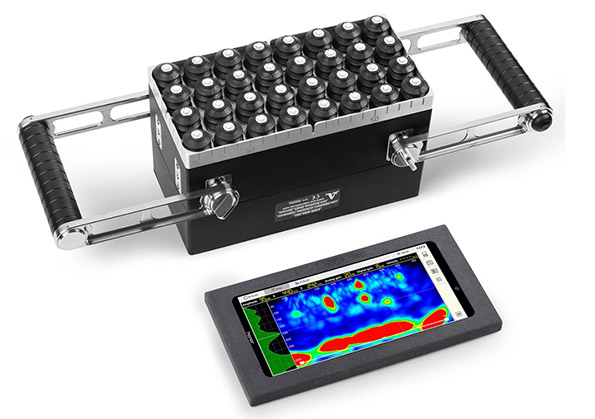

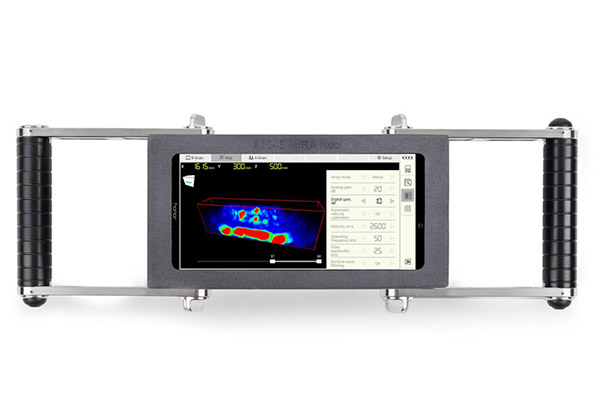

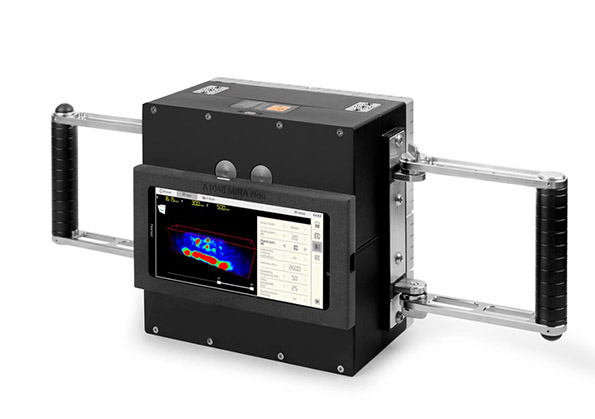

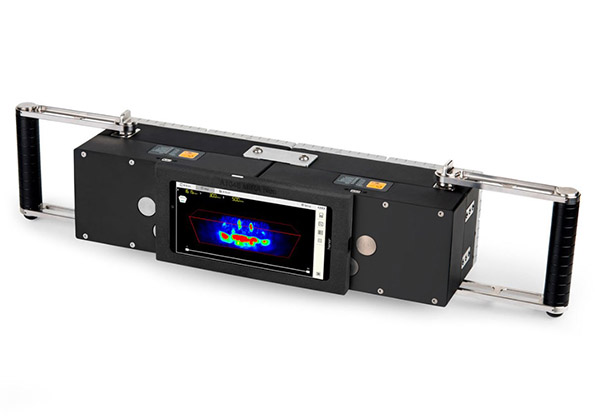

• Удобство визуализации 2D и 3D изображения объекта на мобильном устройстве, соединяемом с антенной решеткой посредством магнитного чехла

3D Программное обеспечение INTROVIEW

Комплексная оценка внутренней структуры благодаря 3D изображению объекта.

Режимы работы с 3D-изображением:

• Изометрическая поверхность
• Текстурное отображение
• Максимальная проекция

Режимы работы с 2D-изображением:

• Панорамный B-, C-, В-Скан
• Плоскость сечения / объемный строб

Совместимость с другими АКС приборами (А1220 MONOLITH, А1020 MIRA Lite, A1040 MIRA).

Опционально A1040 MIRA 3D/3DPRO может быть укомплектована специализированным держателем для напольных работ MH100

MH100 – Специализированный держатель для томографа А1040 MIRA 3D

Одна из распространенных задач по использованию ультразвуковых томографов по бетону серии А1040 MIRA - двухмерное сканирование бетонных полов с целью обнаружения арматуры и различных дефектов. Дополнительной физической нагрузкой для оператора является сканирование больших площадей. Использование томографа А1040 MIRA 3D в составе со специализированным держателем MH100 значительно ускоряет процесс контроля с максимальным комфортом и удобством для оператора.

Специализированный держатель предназначен для облегчения работы оператора при сканировании горизонтальных поверхностей пола без необходимости вставать на колени. Держатель используется для обеих версий A1040 MIRA 3D и PRO. В течение нескольких минут держатель может быть переустановлен с A1040 MIRA 3D на PRO версию, а также разложен и укомплектован в транспортный кейс.

Технические характеристики MH100

А1040 MIRA 3D технические характеристики томографа
