V-DECT вакуумная установка контроля герметичности предназначена для контроля сварных соединений вакуумным (пузырьковым) методом.
Вакуумный (пузырьковый) метод контроля герметичности основан на обнаружении мест истекания контрольного газа или жидкости в замкнутом объеме вакуум-камеры (рамки), имеющей герметичный контакт с поверхностью контролируемого объекта. Обнаружение дефектов производится по образованию и увеличению размеров пузырьков пенообразующего раствора в местах расположения несплошностей. По скорости увеличения размеров пузырьков можно судить о размерах дефекта.

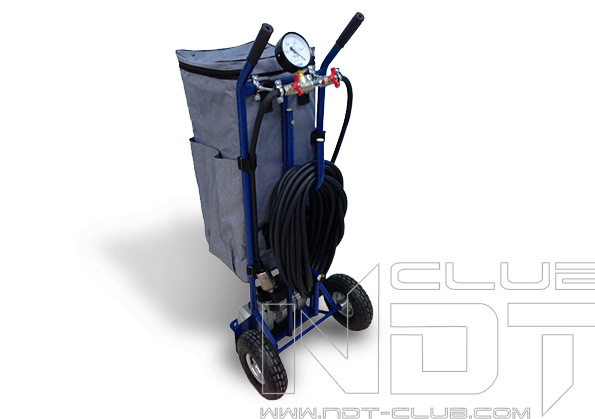

V-DECT ВАКУУМНАЯ УСТАНОВКА КОНТРОЛЯ ГЕРМЕТИЧНОСТИ |
|
Вакуумный насос |
|
Рамная конструкция на колесах |
|
Вакуумный шланг - 25 м |
|
Вакуумметр |
|
Рамка плоская для стыковых швов 120х500 мм |
|
Рамка угловая 75х75х275 мм |
|
Вакуумное масло (бутылка) |
|
Кофр для вакуумных камер |
|
Паспорт установки с инструкцией по эксплуатации V-DECT |
|
Паспорт вакуумметра с поверкой |
• Резервуаров
• Стальных и пластиковых трубопроводов
• Сварных сосудов
• Котлов и баллонов
• Бассейнов
• Увеличенная длина шланга – 25 м
• Мощный надежный двухступенчатый вакуумный насос 190 Вт
• Двухслойная сумка для комплектующих
• Использование рамок различной формы
• Контроль при одностороннем доступе
|
источник питания |
220 В / 50 Гц |
|
производительность насоса |
1,2 л/с |
|
мощность электродвигателя насоса |
190 Вт |
|
максимальное разрежение в рамке |
-0,08 МПа |
|
температура эксплуатации |
от -20 до +350 ºС |
|
масса вакуумной установки |
25 кг |
|
время достижения максимального разряжения в рамке |
не более 7-10 с |
При необходимости контроля нестандартных поверхностей (нахлесты и тп), вакуумная установка V-DECT может быть дополнительно укомплектована стандартными вакуумными рамками, либо рамками, изготовленными по размерам заказчика.
