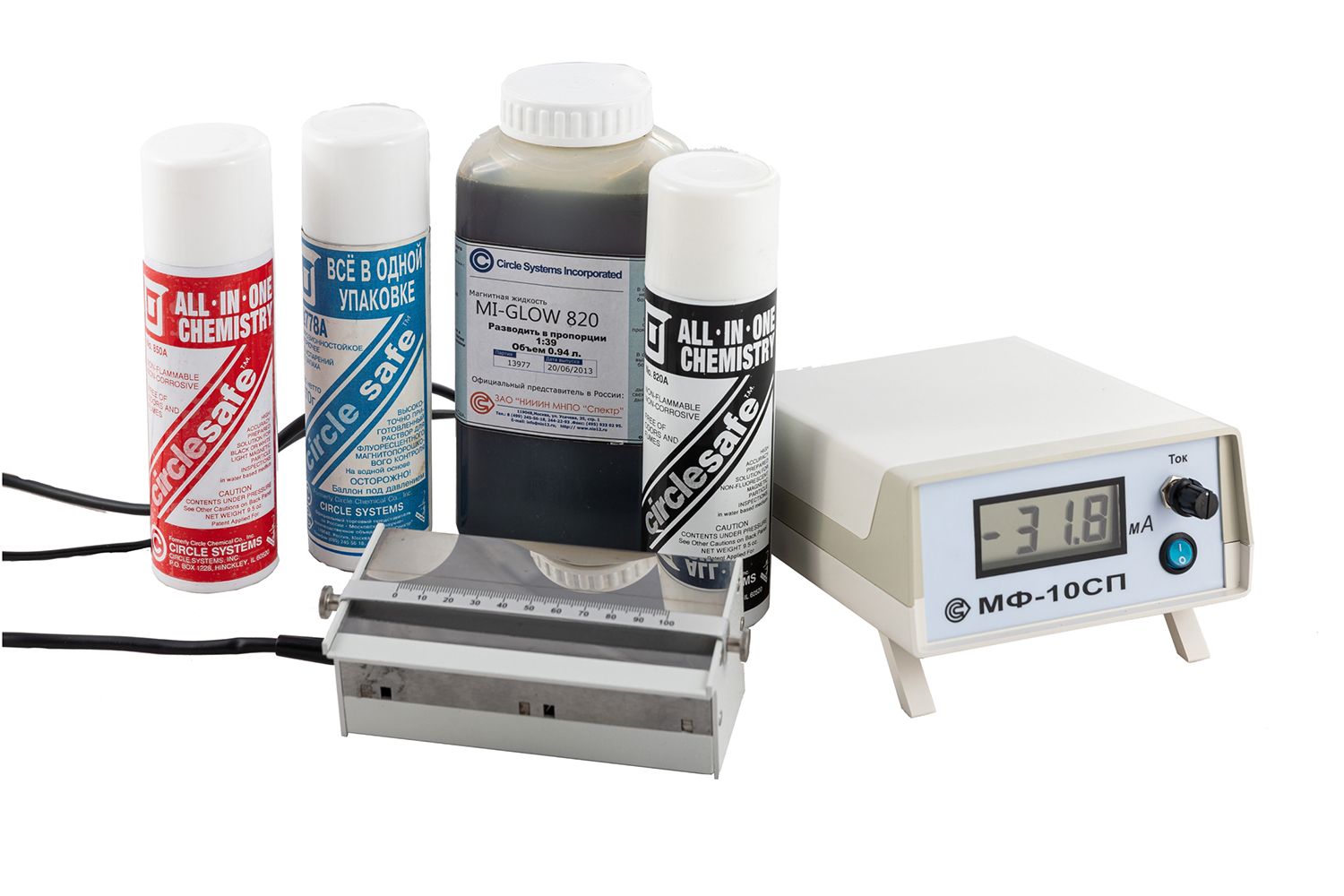

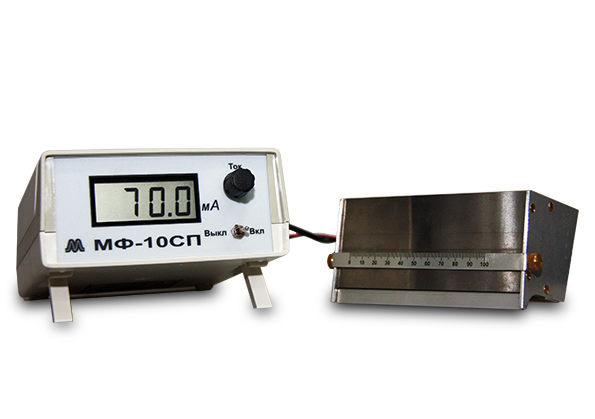

МФ-10СП прибор для проверки качества магнитных порошков и суспензий - предназначен для определения условной чувствительности магнитных порошков и суспензий, в том числе люминисцентных, применяемых при магнитопорошковом методе неразрушающего контроля изделий.
• Малогабаритный компактный прибор
• Быстрые и достоверные результаты измерений в отличии от аналогов работающих поэтапно
• Простота настройки и эксплуатации

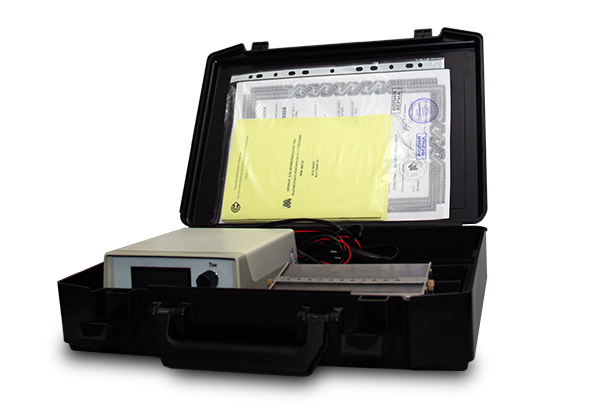

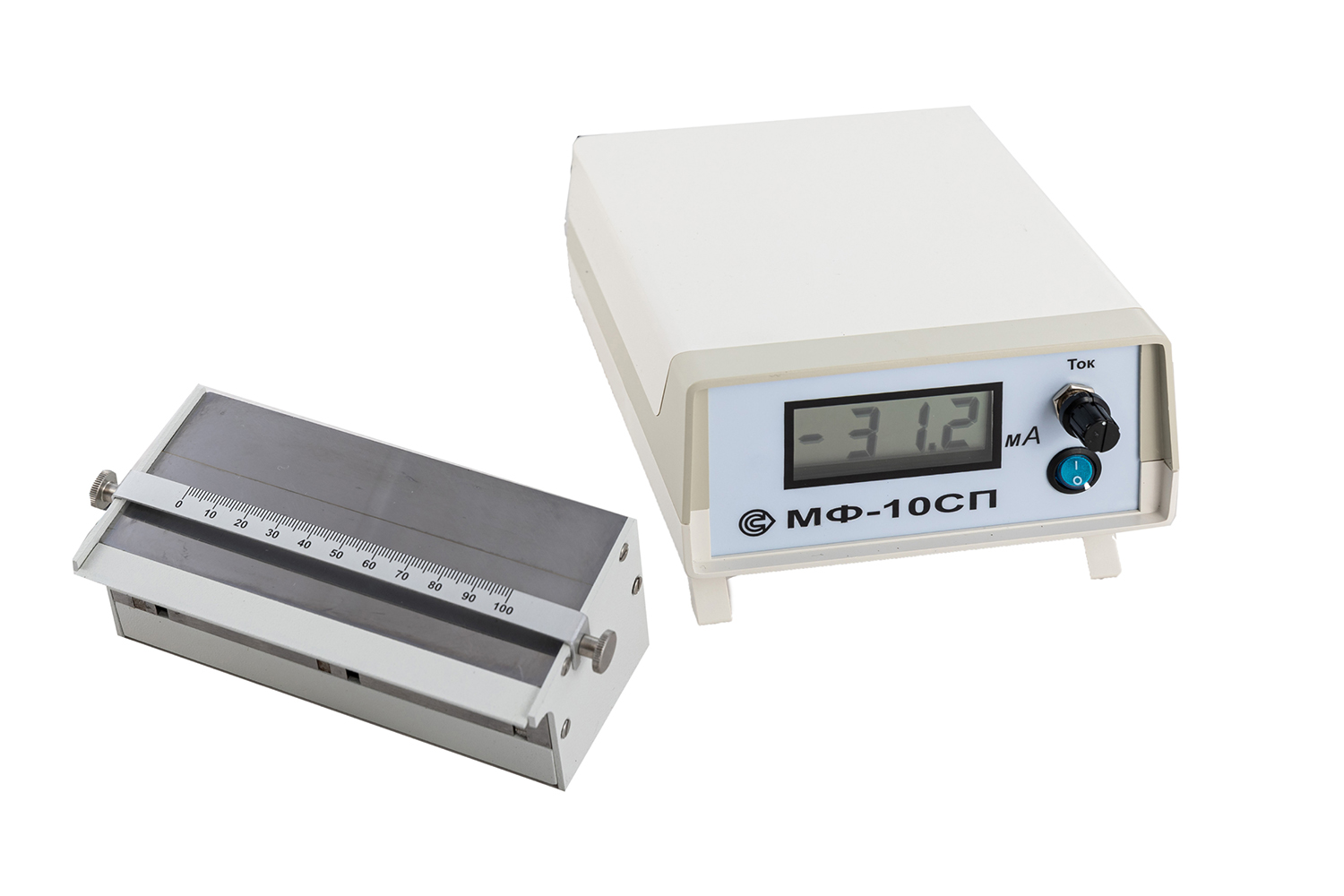

МФ-10СП ПРИБОР ДЛЯ ПРОВЕРКИ КАЧЕСТВА МАГНИТНЫХ ПОРОШКОВ И СУСПЕНЗИЙ БАЗОВЫЙ КОМПЛЕКТ |
|
МФ-10СП электронный блок |
|
Электромагнит |
|
Ванночка сбора суспензии |
|
Кейс для переноски |
|
Документация |
Принцип работы прибора основан на создании равномерно убывающего магнитного поля рассеяния вдоль двух протяженных искусственных несплошностей в виде щелей с шириной 50 и 100 мкм в магнитопроводе электромагнита.
Обработка поверхности магнитопровода с несплошностью испытуемым магнитным порошком (или суспензией)
Измерением по шкале прибора в миллиметрах длины одного из индикаторных рисунков несплошностей в зависимости от размеров частиц магнитного порошка
Условная чувствительность магнитного порошка (суспензий) определяется путем сравнительной оценки длины индикаторных рисунков, образуемых испытуемым магнитным порошком (суспензией), и магнитным порошком (суспензией), обеспечивающим необходимый условный уровень чувствительности магнитопорошкового метода неразрушающего контроля конкретных изделий.
Зависимость между длиной индикаторного рисунка и условной чувствительностью магнитного порошка (суспензии) конкретного типа устанавливает потребитель.
|
Параметр |
Значение |
|
Диапазон регулирования намагничивающего тока, А |
от 0,06 до 0,10 |
|
Индикация намагничивающего тока |
цифровая |
|
Характер изменения магнитного поля |
равномерно убывающее вдоль шкалы длиной от 0 до 100 мм |
|
Ширина раскрытия искусственных несплошностей в магнитопроводе электромагнита |
50 и 100 мкм |
|
Питание прибора |
от сети переменного тока частотой 50Гц, напряжением 220 В. |
|
Габаритные размеры: |
- блока электронного, мм, не более - 230х150х70 - электромагнита, мм, не более - 155х65х70 |
|
Масса: |
- блока электронного, кг, не более - 1 - электромагнита, кг, не более - 1,6 |
