Прибор для проверки качества магнитных порошков и суспензий МФ-12Л предназначен для проверки качества магнитных порошков и суспензий, применяемых при контроле деталей магнитопорошковым методом. Может применяться в машиностроении, на всех видах транспорта, в том числе и при контроле деталей подвижного состава метрополитена и железнодорожного транспорта.
Прибор состоит из блока питания, намагничивающего модуля и контрольного образца. Прибор работает от сети переменного тока 220 В. Напряжение питания намагничивающего модуля регулируется от 0,5 до 30 В. Максимальная напряженность поля на поверхности контрольного образца в центре между катушками не менее 18А/см
Контрольный образец вставлен в отверстия катушек так, чтобы искусственный дефект был в зоне наивысшей однородности магнитного поля. Суспензия подается из бункера по желобу на поверхность КО. Ограничители 5 предотвращают растекание суспензии по поверхности образца, а гребенка обеспечивает плавное стекание суспензии на принимающий желоб.
КО покрыт белой самоклеящейся пленкой толщиной 70 мкм, обеспечивающей: защиту КО от коррозии, высокий контраст с индикатором и четкую фиксацию начала отложения порошка над дефектом.
Катушки создают постоянное магнитное поле, напряженность которого регулируется ручками «ГРУБО» и «ТОЧНО» на блоке питания.
Принцип работы прибора основан на намагничивании КО путем повышения напряжения, подаваемого на катушки, до значения, при котором над искусственным дефектом магнитная суспензия начинает формировать индикаторный рисунок в виде сплошного (без разрывов) валика магнитного порошка по всей его длине.
Все магнитные индикаторы (суспензии), зависимости от назначения, различаются по своей выявляющей способности, поэтому для каждого типа индикатора эти значения будут различны.
Прибор позволяет сравнивать по чувствительности различные индикаторы в виде суспензий, а также контролировать снижение чувствительности применяемой суспензии по отношению к эталонной суспензии. В качестве эталонной суспензии принимается суспензия на основе концентратов, приготовленная на основе концентрата магнитной суспензии (кмC) или виде аэрозоли, при условии, что от даты их изготовления прошло не более одного месяца.
Прибор для проверки качества магнитных порошков и суспензий MФ-12Л базовый комплект |
|
|

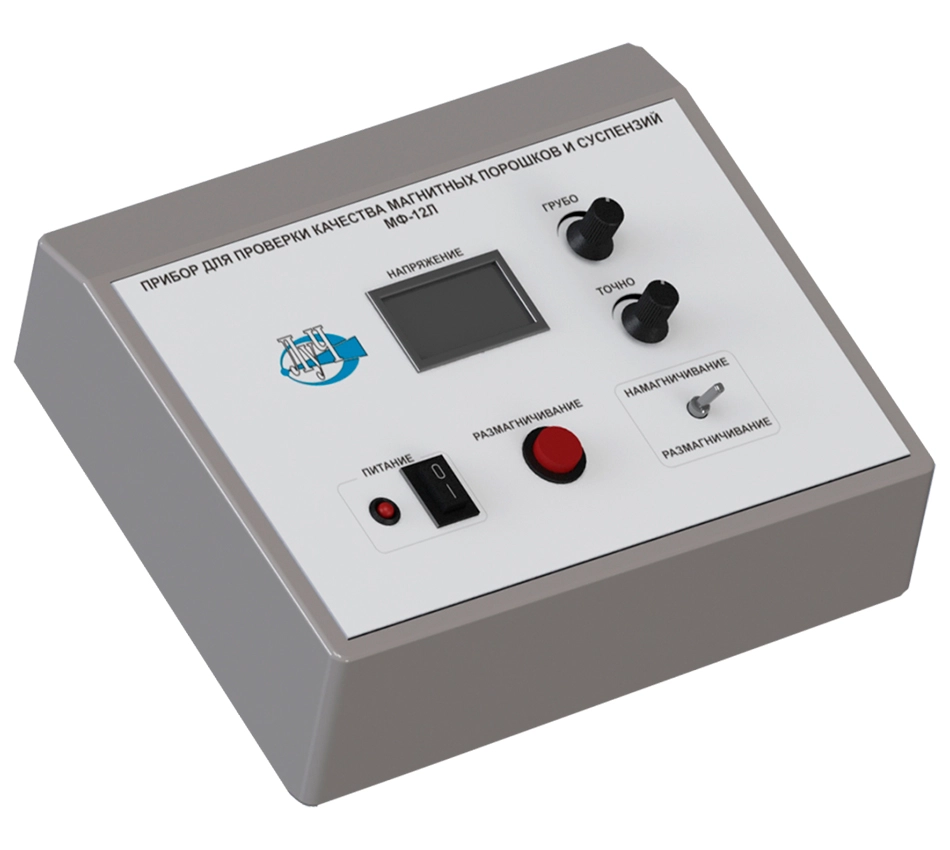

Блок питания прибора для проверки качества магнитных порошков и суспензий MФ-12Л |
1 шт. |
|
Намагничивающий модуль прибора для проверки качества магнитных порошков и суспензий MФ-12Л |
1 шт. |
|
КО – контрольный образец |
1 шт. |
|
Документация: руководство по эксплуатации, паспорт |
1 экз. |
|
Прибор поставляется в транспортной таре типа коробка |
|
|
Напряжение питания намагничивающего модуля (выходное напряжение), В |
0,5 - 36 |
|
Мощность, потребляемая прибором от сети переменного тока, не более, Вт |
50 |
|
Питание прибора осуществляется от сети переменного тока, Гц |
50±1 |
|
Габаритные размеры блока питания, мм, не более: длина ширина высота |
220 160 105 |
|
Габаритные размеры намагничивающего модуля (без кабеля) мм, не более: длина ширина высота |
160 160 145 |
|
Масса, кг, не более: блока питания намагничивающего модуля |
2 2 |
