Ультразвуковые пэп - преобразователи АМКРО

7 550

с НДС

КУПИТЬ
КОНСУЛЬТАЦИЯ В TELEGRAM

КОНСУЛЬТАЦИЯ В MAX

АМКРО

Каталог АМКРО

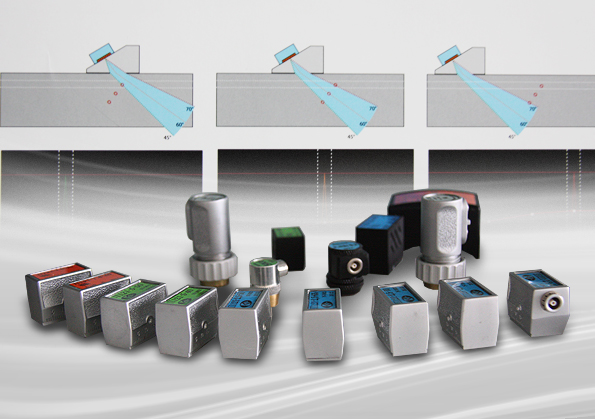

Ультразвуковые преобразователи (ПЭП) АМКРО для ультразвуковых дефектоскопов и толщиномеров.

Компания АМКРО специализируется на серийном производстве высококачественных отечественных ультразвуковых преобразователей для неразрушающего контроля. Компания Амкро входит в группу компаний Кропус. Преобразователи амкро, пожалуй, самые массовые преобразователи на рынке РФ, и представлены самым широким ассортиментом. Преобразователи совместимы с Российскими и зарубежными дефектоскопами. Преобразователи торговой марки АМКРО - это гарантия надежности и качества. Многоступенчатая система контроля качества на всех этапах производства позволяет серийно производить высококачественный продукт на уровне лучших мировых брендов.

Наименование преобразователя	Технические характеристики и особенности пэп	Цена в рублях с НДС

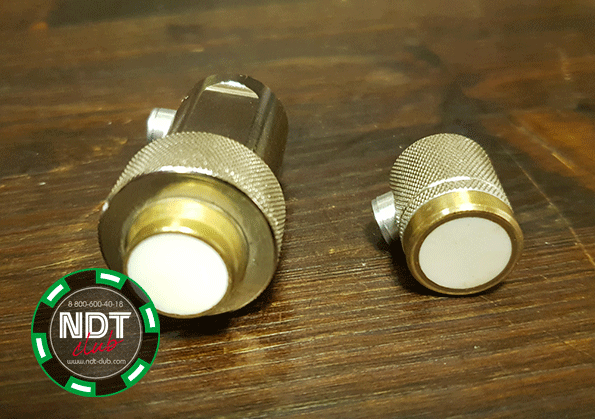

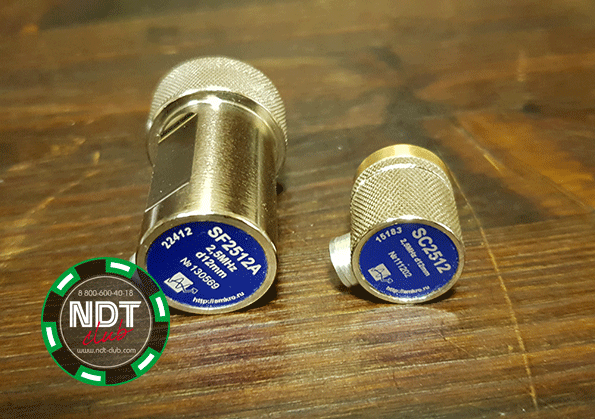

П111 - Прямые совмещенные преобразователи серии SF (СТАНДАРТНЫЕ)

П111-ХХ-К10	5,0 МГц, пьезоэлемент Ø 10 мм, керамический протектор, контактная поверхность Ø 13 мм	*7 930*
П111-ХХ-К12	1,25; 1,8; 2,5; 5,0 МГц, пьезоэлемент Ø 12 мм, керамический протектор, контактная поверхность Ø15 мм	*7 930*
П111-ХХ-К20	1,25; 1,8; 2,5; 5,0 МГц, пьезоэлемент Ø 20 мм, керамический протектор, контактная поверхность Ø 23 мм	*9 760*
П111-ХХ-К25	1,25; 2,5 пьезоэлемент Ø 25 мм, керамический протектор, контактная поверхность Ø 28 мм	*18 300*
П111 - Прямые совмещенные преобразователи серии SC (КОМПАКТНЫЕ, МАЛОЙ ВЫСОТЫ)

П111-ХХ-К6	5,0; 10,0 МГц, пьезоэлемент Ø 6 мм, керамический протектор, контактная поверхность Ø 12 мм	*7 564*
П111-ХХ-К12	1,25; 1,8; 2,5; 5,0 МГц, пьезоэлемент Ø 12 мм, керамический протектор, контактная поверхность Ø 15 мм	*7 564*
П111-ХХ-К20	1,25; 1,8; 2,5; 5,0 МГц, пьезоэлемент Ø 20 мм, керамический протектор, контактная поверхность Ø 20 мм	*9 272*
П111 - Прямые совмещенные преобразователи серии SX

П111-ХХ-К6	2,5; 5,0; 10,0 МГц, пьезоэлемент Ø 6 мм, керамический протектор, контактная поверхность Ø 10 мм	*7 686*
П111-ХХ-К8	5,0 МГц, пьезоэлемент Ø 8, керамический протектор, Ø 10 мм	*7 686*
П111 - Прямые совмещенные преобразователи серии SP (ПОЛИУРЕТАНОВЫЙ ПРОТЕКТОР)

П111-ХХ-П6	5,0 МГц, пьезоэлемент Ø 6 мм, контактная поверхность Ø 10 мм	*10 980*
П111-ХХ-П12	2,5 МГц пьезоэлемент Ø 12 мм, контактная поверхность Ø 15 мм	*10 980*
П111-ХХ-П20	1,25;2,5;5,0 МГц пьезоэлемент Ø 20 мм, контактная поверхность Ø 22 мм	*11 712*

П111 прямые преобразователи с линией задержки - серия DL
П111-ХХ-Р6	2,5; 5,0 ; 10,0; 15,0 МГц - пьезоэлемент Ø 6 мм	*35 380*
П111-ХХ-Р12	2,5; 5,0 МГц - пьезоэлемент Ø 12 мм	*35 380*
П112 - Прямые раздельно-совмещенные преобразователи серии DF (ДЛЯ ДЕФЕКТОСКОПИИ)

П112-ХХ-4х4	5,0; 10,0 МГц, пьезоэлемент 4х4 мм, контактная поверхность 11х6.5 мм	*8 662*
П112-ХХ-6/2	5,0; 10,0 МГц, пьезоэлемент Ø 6/2 мм, контактная поверхность Ø 9 мм	*8 662*
П112-ХХ-10/2	2,5; 5,0 МГц, пьезоэлемент Ø 10/2 мм, контактная поверхность Ø 12 мм	*8 662*
П112-ХХ-12/2	1,0; 1,25;1,8; 2,5; 5,0 МГц, пьезоэлемент Ø 12/2 мм, контактная поверхность Ø 14 мм	*8 662*
П112-ХХ-20/2	1,25; 1,8; 2,5; 5,0 МГц, пьезоэлемент Д20/2мм, контактная поверхность Ø 22 мм	*10 370*
П112 - Прямые раздельно-совмещенные преобразователи серии DT /DTB (ДЛЯ ТОЛЩИНОМЕТРИИ)

П112-ХХ-4х4	5,0; 10,0 МГц, размер контактной поверхности 11х6,5 мм	*8 662*
П112-ХХ-6/2	5,0; 10,0 МГц, размер контактной поверхности Ø 9 мм	*8 662*
П112-ХХ-10/2	2,5; 5,0 МГц, пьезоэлемент 10/2, размер контактной поверхности Ø 12 мм	*8 662*
П112-ХХ-12/2	2,5; 5,0 МГц, пьезоэлемент 12/2, размер контактной поверхности Ø 14 мм	*8 662*
П112 - Прямые раздельно-совмещенные преобразователи (ВЫСОКОТЕМПЕРАТУРНЫЕ)

DTT2510 П112-2,5-10/2-Т 250 °С, кратковременно до 350 °С	2,5 МГц, пьезоэлемент 10/2, размер контактной поверхности Ø 12 мм, призма из синтетического полимера	*21 960*
DTT5010 П112-5,0-10/2-Т 250 °С, кратковременно до 350 °С	5 МГц, пьезоэлемент 10/2, размер контактной поверхности Ø 12 мм, призма из синтетического полимера	*21 960*
DTT5012 П112-5,0-12/2-Т 250 °С, кратковременно до 350 °С	5 МГц, пьезоэлемент 12/2, размер контактной поверхности Ø 14 мм, призма из кварцевого стекла	*21 960*

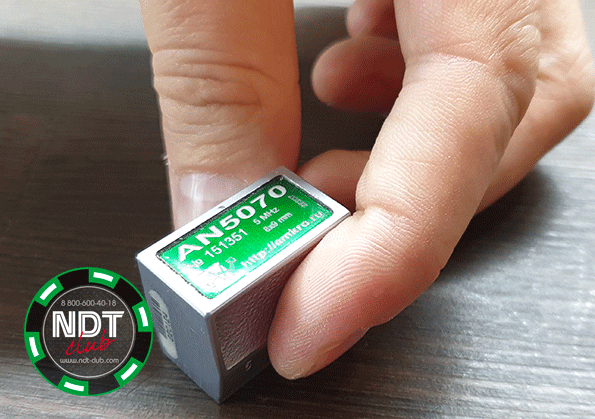

П121 - Наклонные совмещенные преобразователи серии AN (СТАНДАРТНЫЕ)

П121-1,8-ХХ	1,8 МГц, ХХ - углы 40, 45, 50, 55, 60, 65, 70, 90 призма оргстекло, контактная площадь 17х27 мм	*7 564*
П121-2,5-ХХ	2,5 МГц, ХХ - углы 40, 45, 50, 55, 60, 65, 70, 75, 90 призма оргстекло, контактная площадь 17х27 мм	*7 564*
П121-5,0-ХХ	5,0 МГц, ХХ - углы 40, 45, 50, 55, 60, 65, 70, 75, 90 призма оргстекло, контактная площадь 17х27 мм	*7 564*
П121 - Наклонные совмещенные преобразователи серии AM (МАЛЫЙ КОРПУС)

П121-2,5-ХХ	2,5 МГц, ХХ - углы 40, 45, 50, 55, 60, 65, 70, 75, 90 призма оргстекло, контактная площадь 15х24 мм	*7 564*
П121-5,0-ХХ	5,0 МГц, ХХ - углы 40, 45, 50, 55, 60, 65, 70, 75, 90 призма оргстекло, контактная площадь 15х24 мм	*7 654*
П121-10,0-ХХ	10,0 МГц, ХХ - углы 40, 45, 50, 55, 60, 65, 70, 75, 90 призма оргстекло, контактная площадь 15х24 мм	*7 564*
П121 - Наклонные совмещенные преобразователи серии ANR (БОЛЬШОЙ КОРПУС)

П121-1,25-ХХ	1,25 МГц, ХХ - углы 40, 45, 50, 55, 60, 65, 70, 90 призма оргстекло, контактная площадь 20х40 мм	*7 930*
П121-1,8-ХХ	1,8 МГц, ХХ - углы 40, 45, 50, 55, 60, 65, 70, 90 призма оргстекло, контактная площадь 20х40 мм	*7 930*
П121-2,5-ХХ	2,5 МГц, ХХ - углы 40, 45, 50, 55, 60, 65, 70, 90 призма оргстекло, контактная площадь 20х40 мм	*7 930*

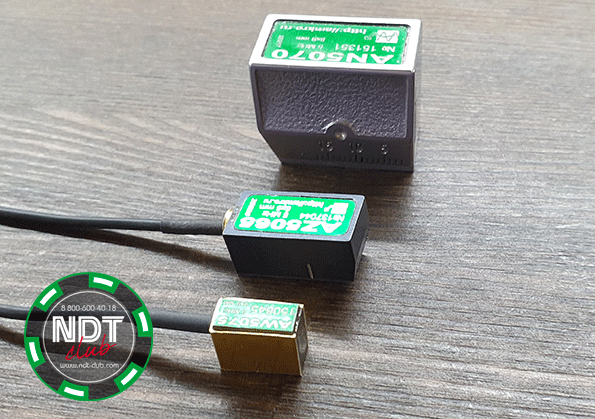

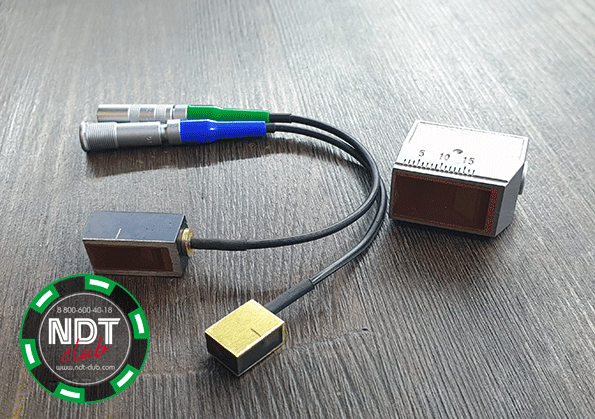

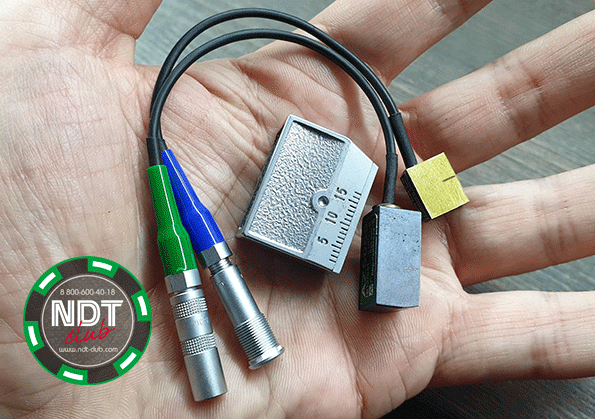

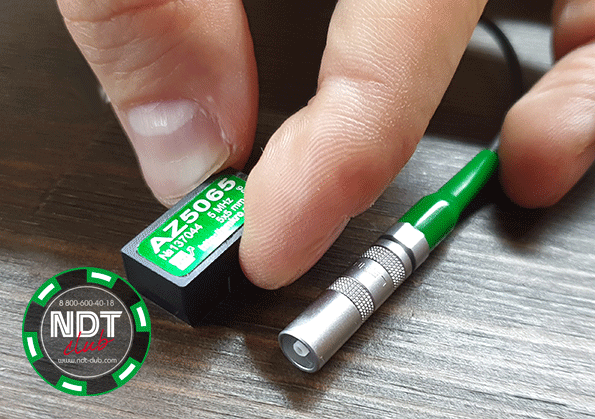

П121 - Наклонные совмещенные преобразователи серии AZ (СВЕРХМАЛЫЙ КОРПУС) возможно исполнение с разъемами microdot или Lemo 00

П121-5,0-ХХ	5,0 МГц, ХХ - углы 40, 50, 60, 65, 70, 75, 90 контактная площадь 10х20 мм	*9 150*
П121-10,0-ХХ	10,0 МГц, ХХ - углы 40, 50, 60, 65, 70, 75, 90 контактная площадь 10х20 мм	*9 150*

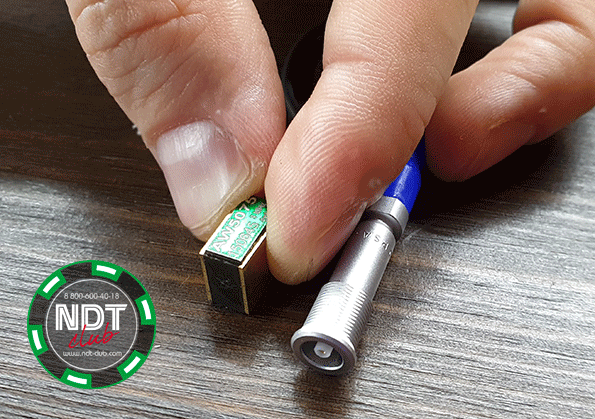

П121 - Наклонные совмещенные преобразователи серии AW (СУБМИНИАТЮРНЫЙ КОРПУС)

П121-5,0-ХХ	5,0 МГц, ХХ - углы 40, 50, 60, 65, 70, 75, 90 ДхШхВ 12х6х9 мм	*10 370*
П121-10,0-ХХ	10,0 МГц, ХХ - углы 40, 50, 60, 65, 70, 75, 90 ДхШхВ 12х6х9 мм	*10 370*
П122 - Наклонные раздельно-совмещенные преобразователи серии AD (СТАНДАРТНЫЕ)

П122-2,5-ХХ	2,5 МГц, ХХ - углы 40, 50, 60, 65, 70, 75	*9 516*
П122-5,0-ХХ	5,0 МГц, ХХ - углы 40, 50, 60, 65, 70, 75	*9 516*
П122 - Наклонные раздельно-совмещенные преобразователи серии ADZ (СВЕРХМАЛЫЙ КОРПУС) возможно исполнение с разъемами microdot или Lemo 00

П122-5,0-ХХ	5,0 МГц, ХХ - углы 65, 70, 75	*9 882*
П122-10,0-ХХ	10,0 МГц, ХХ - углы 65, 70, 75	*9 882*
Притертые преобразователи + 10% к стоимости
П122Х - Наклонные раздельно-совмещенные преобразователи (ХОРДОВЫЕ)
П122 хордовые для метал. труб +СОП	хордовые преобразователи для контроля металлических трубопроводов (в комплекте с образцом)	*16 470*
П122 хордового типа для металлических труб	хордовые преобразователи для контроля металлических трубопроводов	*13 420*
П122 хордовые для полиэт. труб.+СОП	хордовые преобразователи для контроля полиэтиленовых трубопроводов (в комплекте с образцом)	*19 520*
П122 хордового типа для полиэтиленовых труб	хордовые преобразователи для контроля полиэтиленовых трубопроводов	*16 470*
Специализированные преобразователи для железнодорожного транспорта
П131-2,5-0/18	2,5 Мгц, 2-х элементный с углами 0 и 18 град.	*18 300*
П131-2,5-0/20	2,5 Мгц, 2-х элементный с углами 0 и 20 град.	*18 300*
клин П122-2,5 49/72 град.	клиновой р/с 2,5 Мгц, с углами 49 и 72 град. Комплект	*24 400*
П121-2,5-ХХ	ХХ-12, 18, 20, 22, 27 град.	*7 564*
П121-1,25-90	1,25 Мгц, поверхностной полны	8 052
П121-0,4-90	400 Кгц, поверхностной волны	8 052

ПЭП – пьезоэлектрический преобразователь.

Стрела наклонного преобразователя – расстояние от точки ввода ультразвуковой волны до передней грани преобразователя.
Задержка в призме преобразователя – время двойного прохождения в призме преобразователя.
Притертый преобразователь – наклонный преобразователь, протектор призмы которого притерт под определенный диаметр контролируемого изделия.

Аббревиатура наиболее распространенных преобразователей:
П111 – преобразователь контактный прямой совмещенный
П112 – преобразователь контактный прямой раздельно-совмещенный
П121 – преобразователь контактный наклонный совмещенный
П122 – преобразователь контактный наклонный раздельно-совмещенный

Пример обозначения преобразователей:
• П121-5,0-70 – контактный наклонный совмещенный преобразователь с частотой 5 МГц и углом ввода в сталь 70°
• П112-2,5-12/2 – контактный прямой раздельно-совмещенный преобразователь с частотой 2,5 МГц и диаметром пьезопластины (диаметром рабочей поверхности) 12 мм

При выборе наклонных преобразователей можно пользоваться правилом - чем больше толщина контролируемого изделия, тем ниже нужна частота и меньший угол ввода преобразователя. Следует учитывать, что в разных отраслях действуют свои руководящие документы, согласно которым необходимо подбирать преобразователи для контроля тех или иных толщин изделия.
