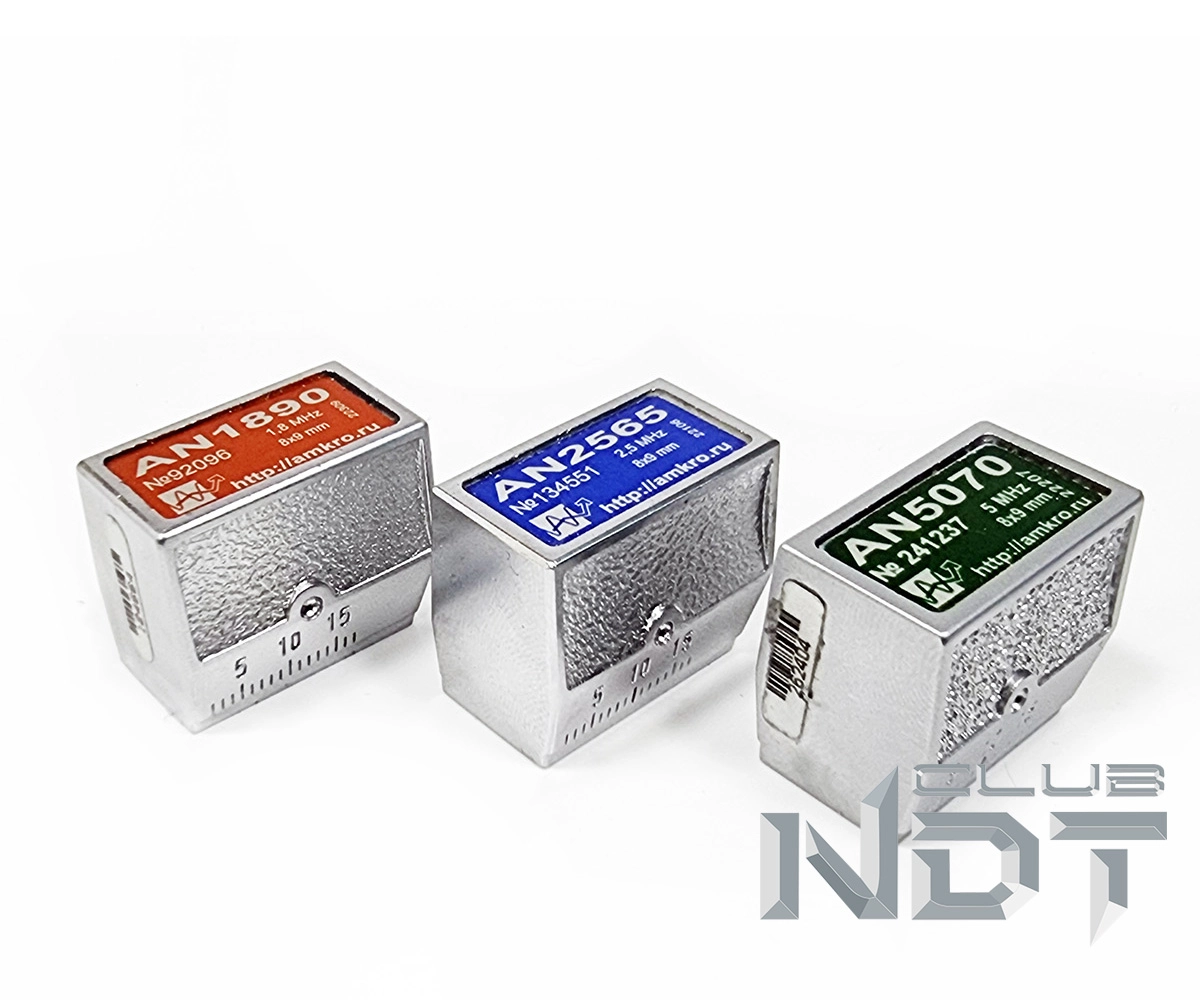

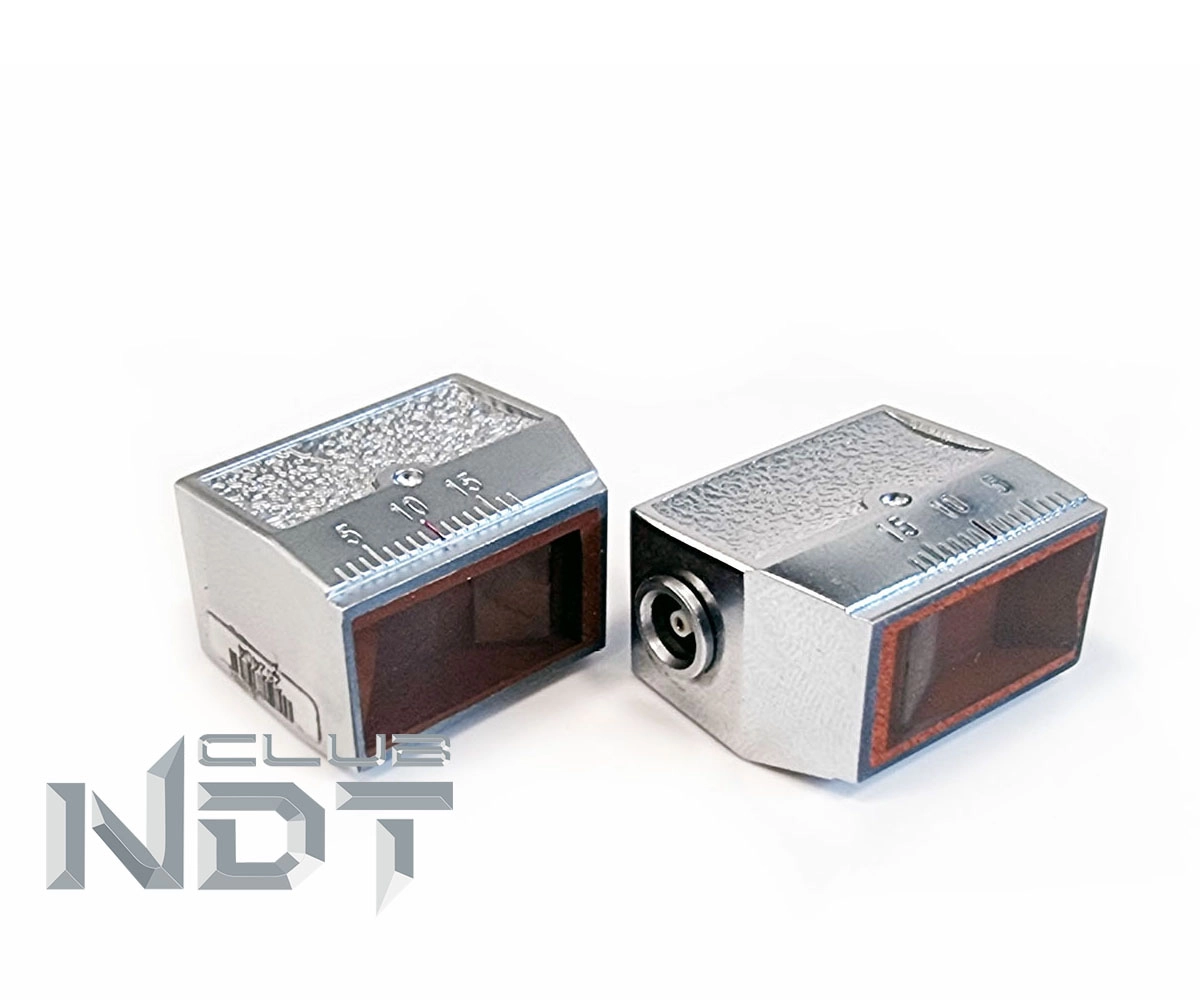

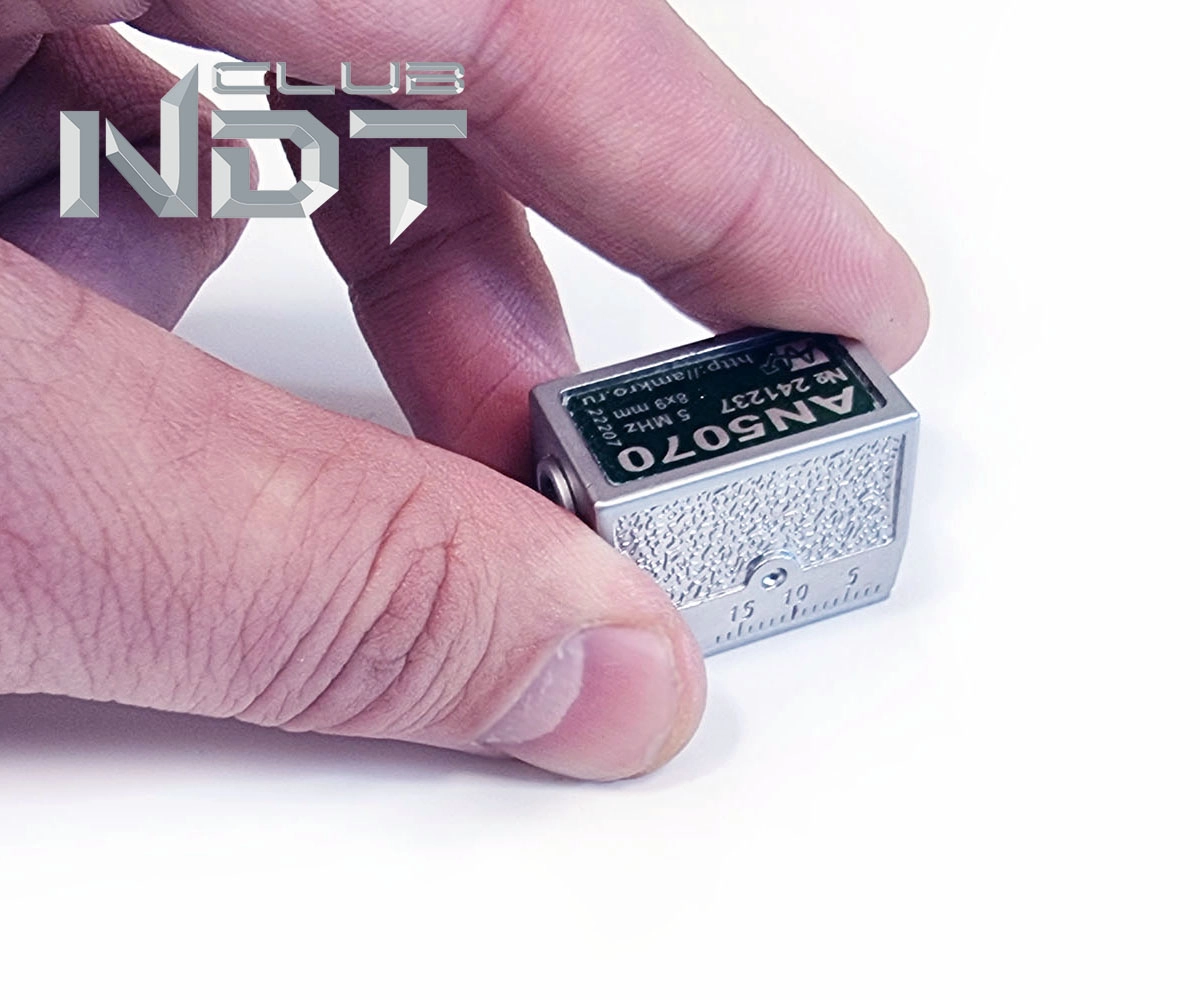

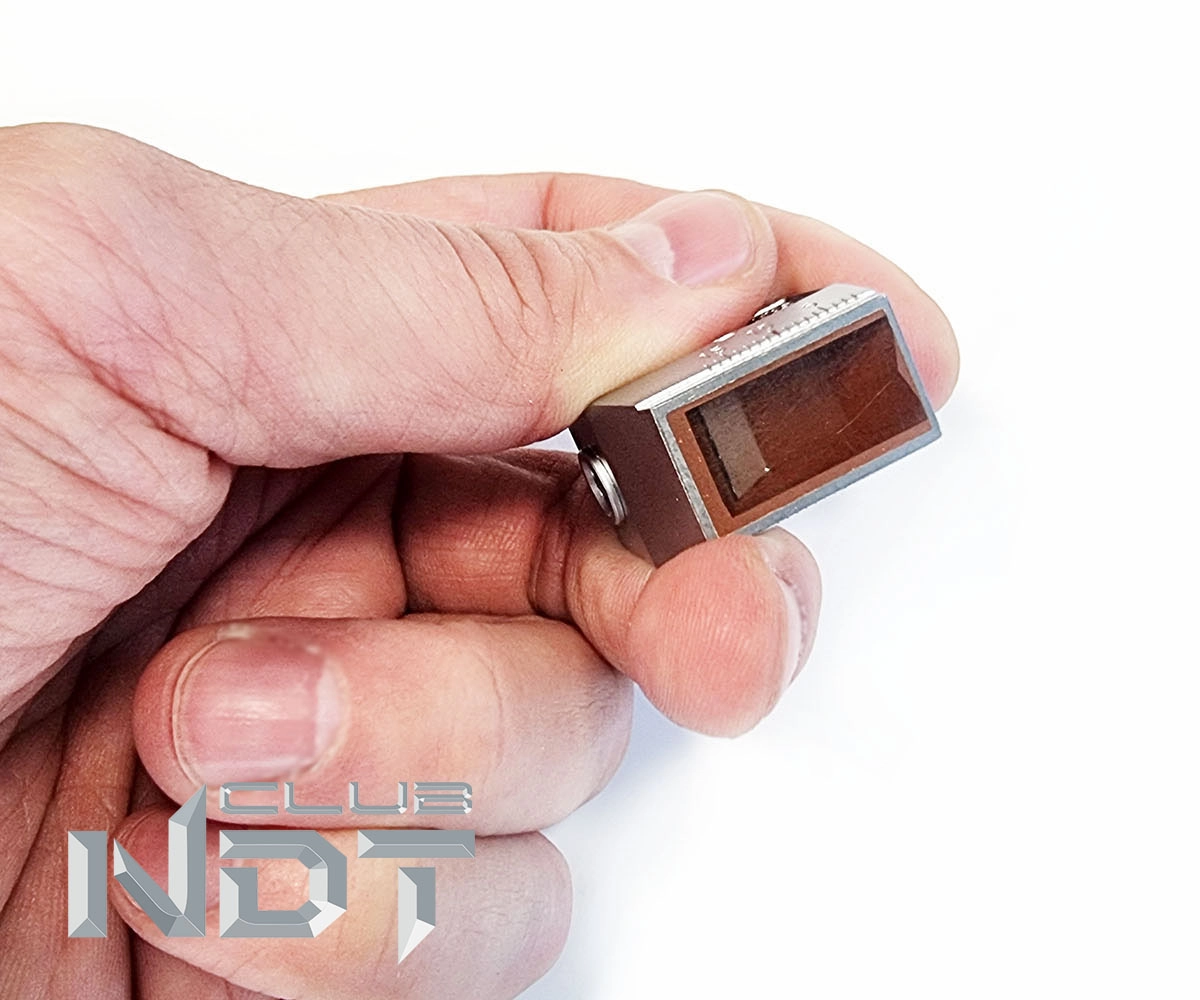

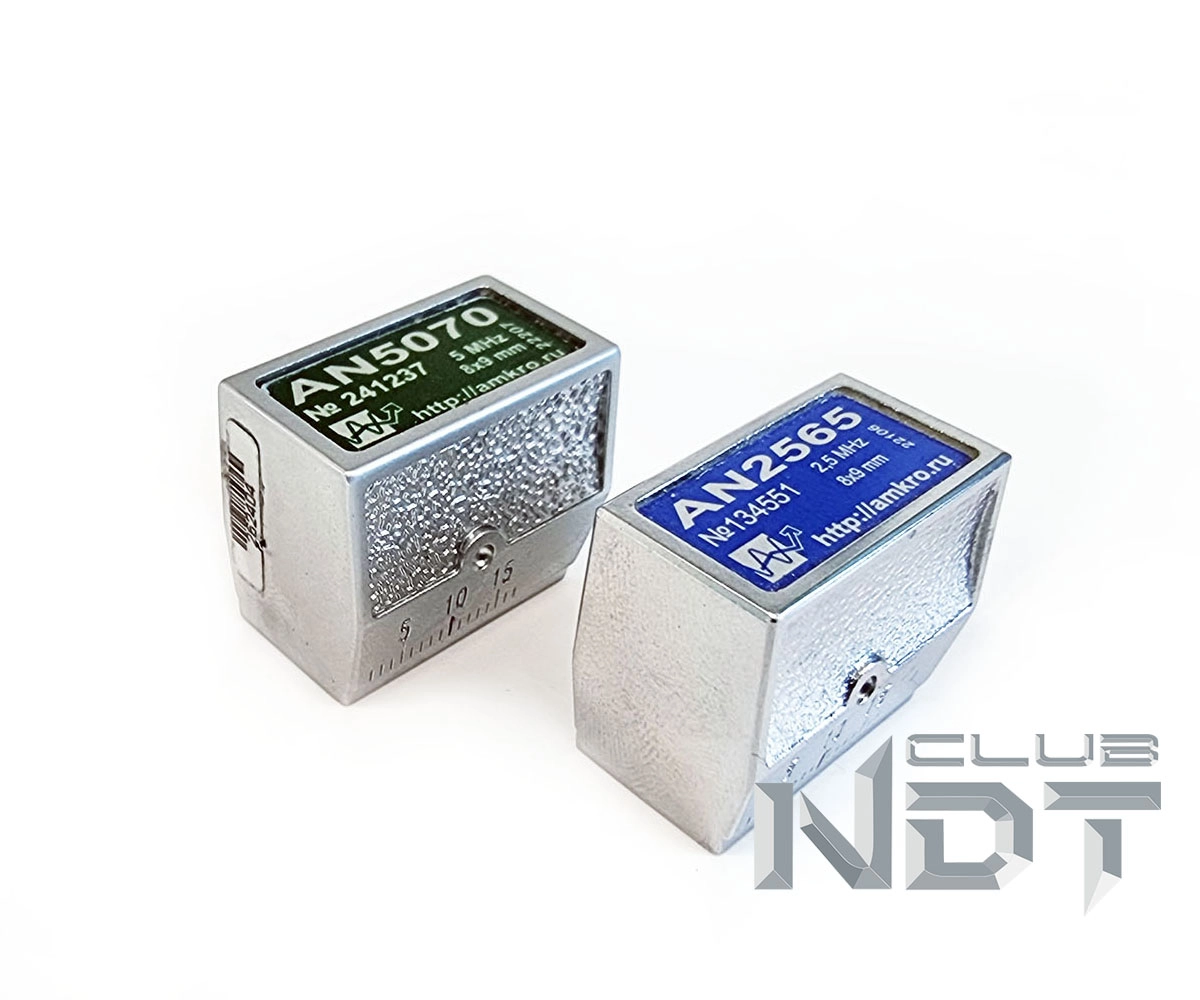

Наклонные преобразователи типа AN один из самых используемых стандартных пэп, это обусловлено стандартными размерами корпуса, подходящего для решения 80% задач по ультразвуковому контролю сварных соединений и основного металла. Корпус преобразователей AN удачно сочетает эргономику и дизайн: корпус выполнен из латуни с гальваническим покрытием, на боковых гранях внизу нанесена линейка для отметки точки выхода луча и стрелы преобразователя, а также сделаны уступы под пальцы для удобства работы с пэп.

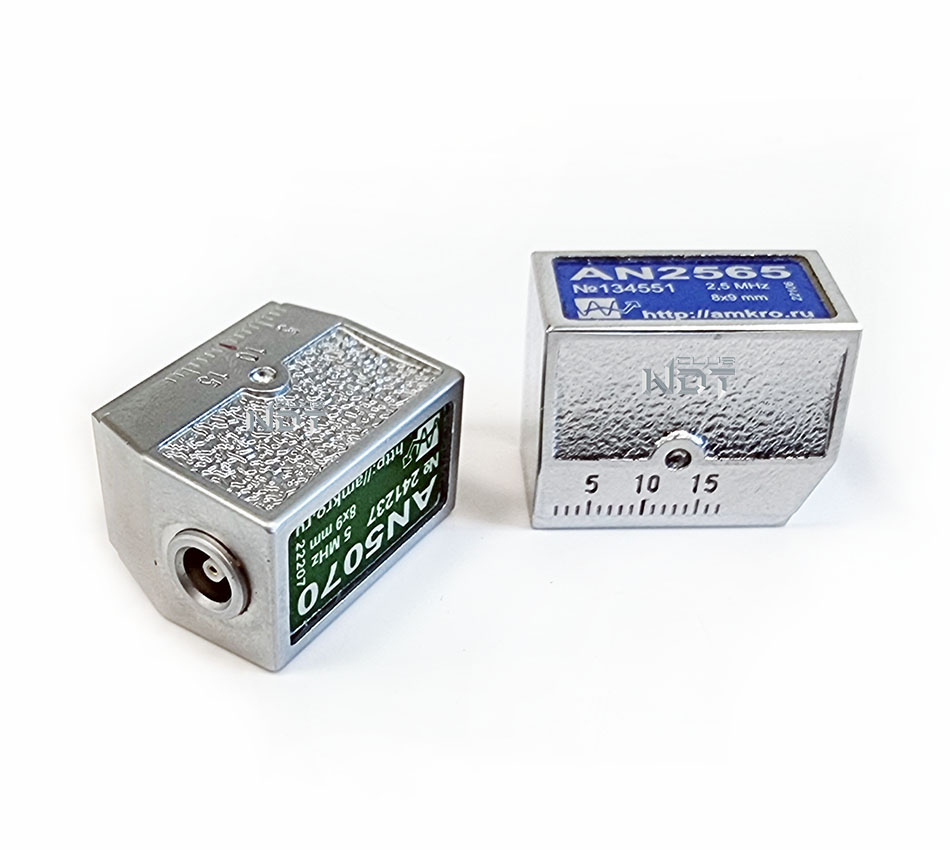

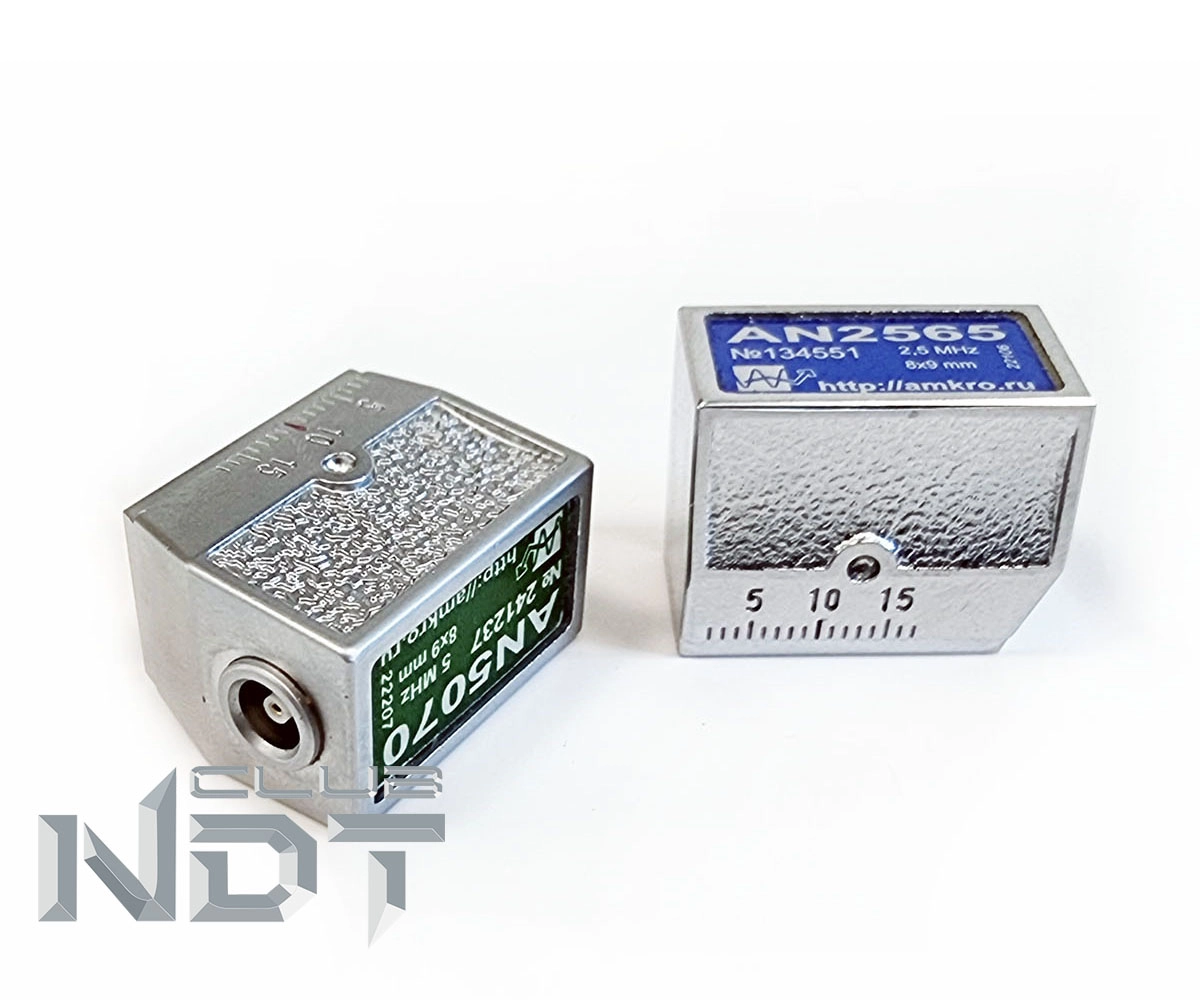

В корпусе AN удается изготовить все наиболее часто используемые частоты, при этом для каждой частоты используется свой цвет шильдика: 5,0 МГц – зеленый, 2,5 МГц – синий, 1,8 МГц – оранжевый, что удобно для визуальной интерпретации. Буквой V обозначаются преобразователи с вертикальным расположением разъема. Буквой L обозначаются преобразователи с продольным типом волны.

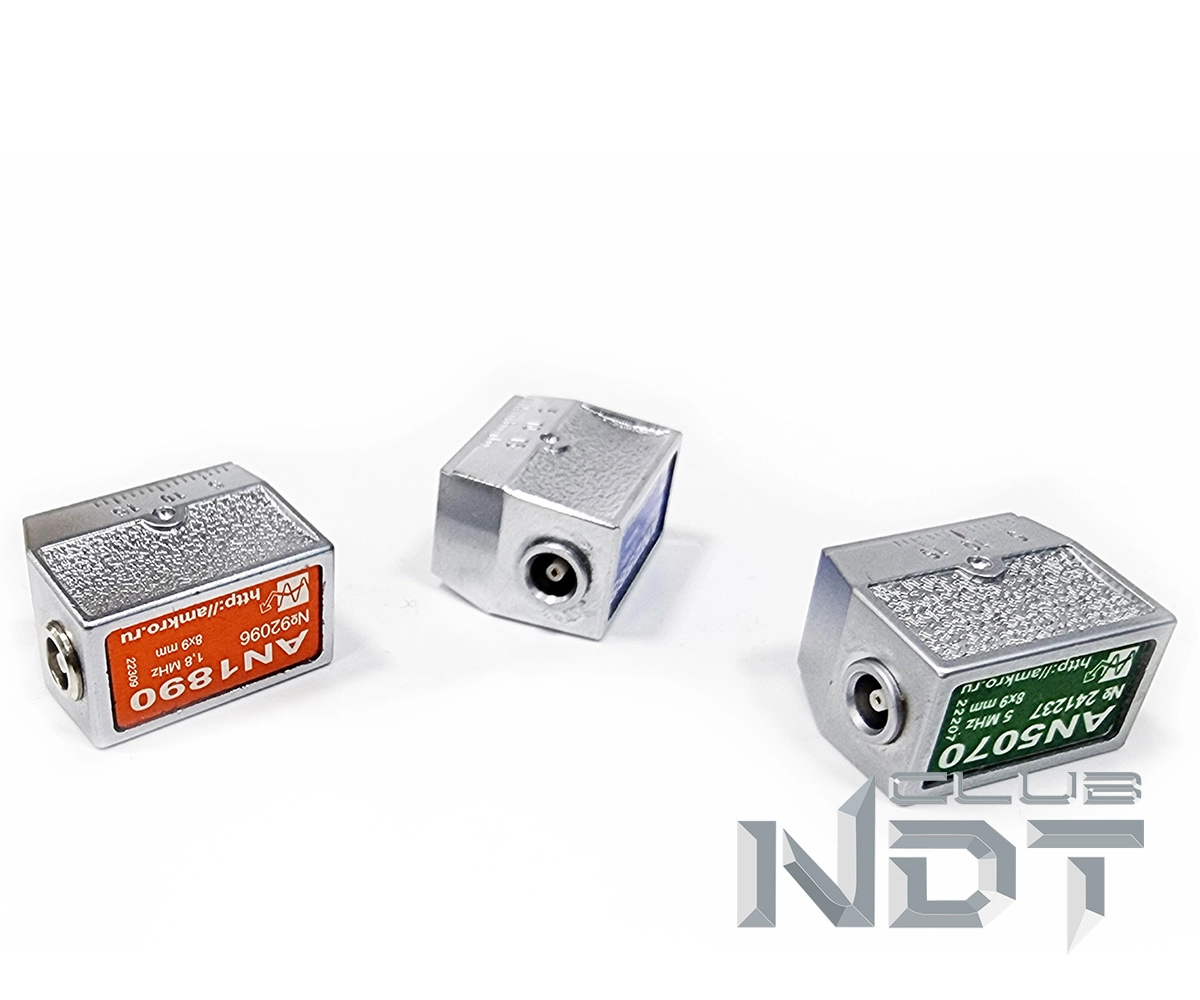

AN18xx | AN25xx | AN50xx: наклонные УЗ ПЭП c поперечной волной и горизонтальным расположением разъема служат для ультразвукового контроля (УЗК) изделий и сварных соединений из металлов.

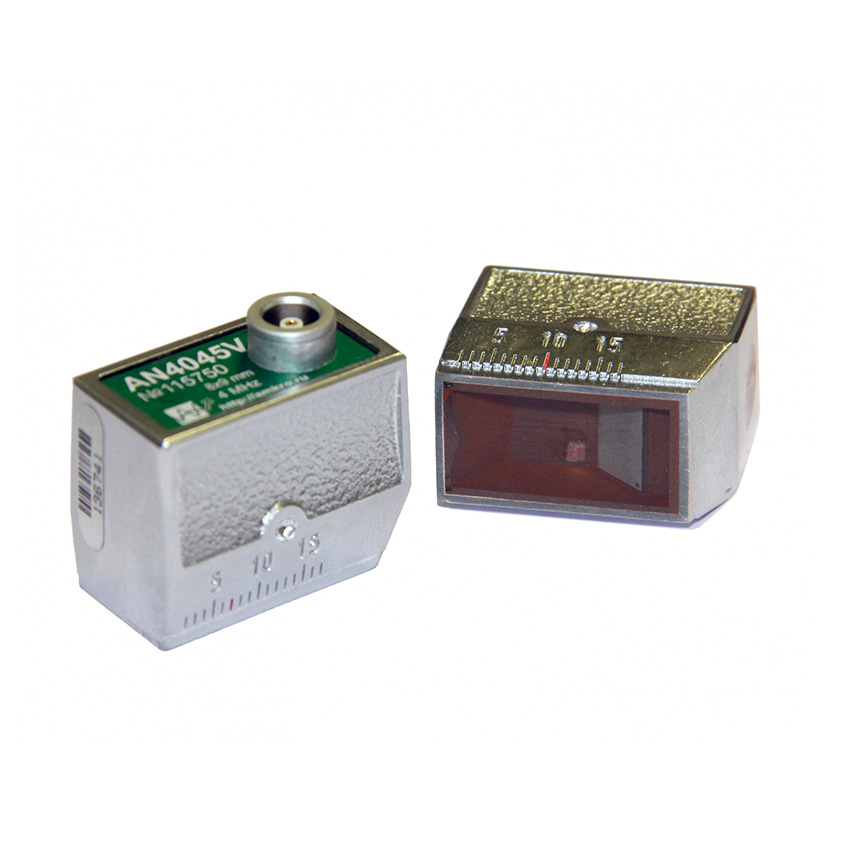

AN25xxV | AN50xxV: наклонные УЗ ПЭП с поперечной волной и вертикальным расположением разъема (V – обозначение вертикального разъема, располагается на верхней части пэп) служат для ультразвукового контроля (УЗК) изделий и сварных соединений из металлов.
AN20xx-MWB | AN40xx-MWB: наклонные УЗ ПЭП c поперечной волной и горизонтальным расположением разъема служат для ультразвукового контроля (УЗК) изделий и сварных соединений из металлов, по зарубежным стандартам с частотой 2,0 и 4,0 МГц
AN20xxV-MWB | AN40xxV-MWB: наклонные УЗ ПЭП c поперечной волной и вертикальным расположением разъема служат для ультразвукового контроля (УЗК) изделий и сварных соединений из металлов, по зарубежным стандартам с частотой 2,0 и 4,0 МГц
AN25xxL | AN50xxL: наклонные УЗ ПЭП с продольной волной служат для контроля толстостенных объектов контроля и материалов с большим затуханием ультразвуковой волны.
Благодаря универсальности возможности использования широкого спектра частот в одном корпусе, для преобразователя типа AN разработано устройство позиционирования преобразователя KUROK – устройство имеет подпружиненную подвеску, и служит для сканирования с постоянным усилием прижима, позиционирования на криволинейных поверхностях, а также снятия напряжения с руки оператора-дефектоскописта во время контроля. С устройством KUROK работают преобразователи AN только с горизонтальным расположением разъема, а также специализированные преобразователи RFT c вертикальным расположением разъема.
|
Наименование пэп |
Частота, МГц |
Возможные углы ввода, ° |
Тип волны |
Расположение разъема |
|
AN50xx |
5,0 |
30, 40, 45, 50, 55, 60, 65, 70, 75, 90 |
поперечная |
горизонтальное |
|
AN25xx |
2,5 |
30, 40, 45, 50, 55, 60, 65, 70, 75, 90 |
поперечная |
горизонтальное |
|
AN18xx |
1,8 |
40, 45, 50, 55, 60, 65, 70, 90 |
поперечная |
горизонтальное |
|
AN40xx-MWB |
4,0 |
30, 40, 45, 50, 55, 60, 65, 70, 75, 90 |
поперечная |
горизонтальное |
|
AN20xx-MWB |
2,0 |
30, 40, 45, 50, 55, 60, 65, 70, 75, 90 |
поперечная |
горизонтальное |
|
AN40xxV-MWB |
4,0 |
30, 40, 45, 50, 55, 60, 65, 70, 75, 90 |
поперечная |
вертикальное |
|
AN20xxV-MWB |
2,0 |
30, 40, 45, 50, 55, 60, 65, 70, 75, 90 |
поперечная |
вертикальное |
|
AN50xxV |
5,0 |
30, 40, 45, 50, 55, 60, 65, 70, 75, 90 |
поперечная |
вертикальное |
|
AN25xxV |
2,5 |
30, 40, 45, 50, 55, 60, 65, 70, 75, 90 |
поперечная |
вертикальное |
|
AN50xxL |
5,0 |
8, 20 |
продольная |
горизонтальное |
|
AN25xxL |
2,5 |
8, 12, 15, 18, 20, 22, 27 |
продольная |
горизонтальное |
|
Тип |
|
контактный, наклонный, совмещенный |
|
Обозначение по ГОСТ |
|
П121-Х-ХХ (где, Х – частота, XX - угол ввода в сталь) |
|
Размер пьезокерамического элемента |
|
8х9 мм |
|
Размер контактной поверхности |
|
13,5х24 мм |
|
Материал призмы |
|
оргстекло |
|
Разъем подключения |
|
Lemo 00.250 |
|
Встроенный согласующий элемент |
|
индуктивность |
|
Материал корпуса |
|
латунь с гальваническим покрытием |
|
Габаритные размеры (ШхДхВ) |
|
16,5 х 28 х 22 мм | высота 29 мм для пэп с вертикальным расположением разъема |
