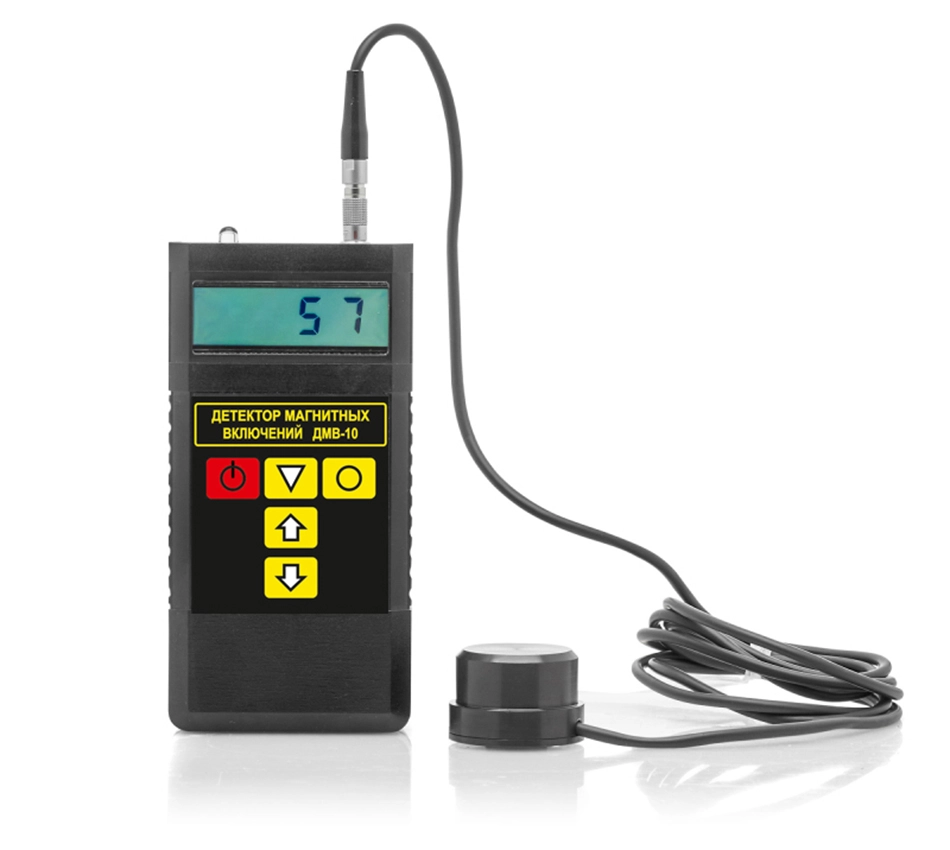

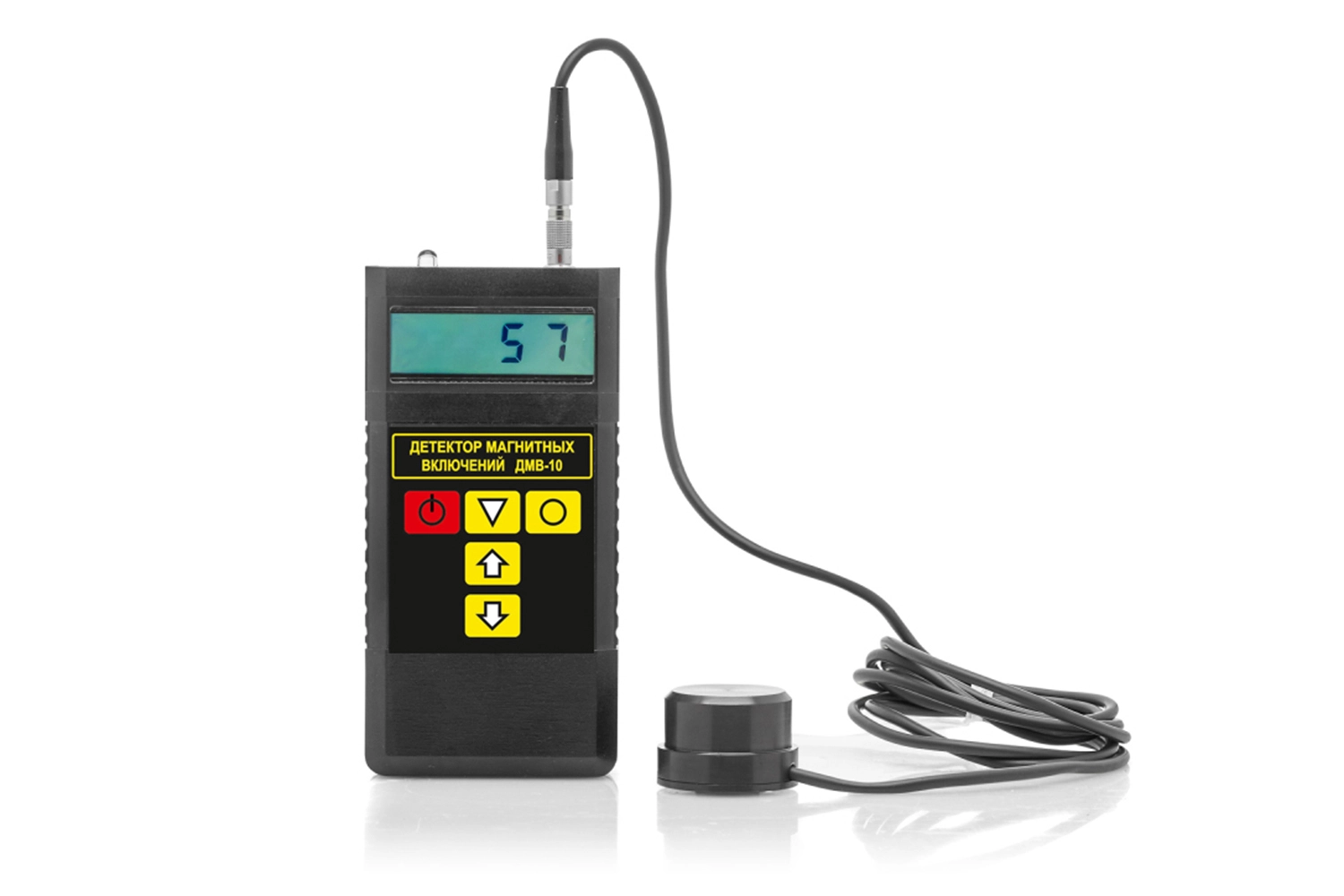

Прибор предназначен для выявления углеродистых включений в сварных швах изделий из аустенитной стали.
При сварке аустенитных сталей применяются специальные сварочные материалы, в ряде случаев может происходить ошибочное применение сварочной проволоки или электродов, изготовленных из ферромагнитных сталей, что в дальнейшем может привести к разрушению сварного шва. Подобные ферромагнитные включения не выявляются традиционными для сварных швов методами НК, такими как ультразвук и радиография. Последствия пропуска указанного типа дефектов особенно критичны в отраслях, связанных с серьезными последствиями техногенных аварий: атомная, нефтегазовая, энергетическое машиностроение, химическая промышленность. Для решения задачи по выявлению указанного типа дефектов НИИИН разработал ДМВ-10 — детектор магнитных включений, созданный для оперативного выявления углеродистых включений в сварных швах изделий из аустенитной стали.
Обеспечивает выявление ферромагнитного включения высотой не менее 2 мм при суммарной толщине сварного соединения в зоне контроля не более 10 мм. Детектор максимально прост в эксплуатации и обеспечивает высокую производительность контроля. Степень защиты от проникновения твердых тел и воды IP40 по ГОСТ 14254-80.По условиям эксплуатации толщиномер относится к виду климатического исполнения УХЛ3.1 по ГОСТ 15150-69 и может устойчиво работать при температуре окружающего воздуха, от -10°С до +45°С.
• Детектор обеспечивает выявление ферромагнитного включения высотой не менее 2 мм при суммарной толщине сварного соединения в зоне контроля не более 10 мм, что соответствует толщине стенки трубы 8мм и высоте валика усиления 2 мм или толщине трубы 10 мм при снятом валике усиления
• В процессе контроля на экране детектора отображается уровень сигнала в процентах от 0 до 100%. При этом 100% соответствуют уровню сигнала от дефекта на настроечном образце соответствующей толщины
• Порог срабатывания светозвуковой сигнализации задается в процессе выполнения настройки прибора согласно разделу 3 настоящей инструкции.
• При превышении установленного порога срабатывания включается звуковая и световая сигнализация
• Электропитание детектора осуществляется от батареи типа РР3 напряжением 9 В. Детектор отключается автоматически, если ни одна кнопка не нажималась в течение 10 минут. Производитель гарантирует корректную работу детектора вплоть до автоматического отключения при полной разрядке батареи
• Пиковая потребляемая мощность – не более 250 мВт
• Время установления рабочего режима – не более 1 минуты
• Время одного измерения – не более 0,3 с
• Габаритные размеры, мм, не более
- электронного блока (длина×ширина×глубина) - 125×60×25
- измерительного преобразователя (диаметр×высота_ - 33×25
- длина соединительного кабеля - 1500±300
• Масса, г, не более:
- электронного блока – 120
- измерительного преобразователя с кабелем – 50
