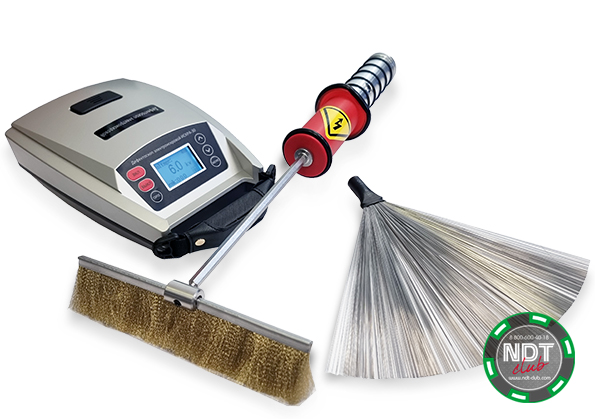

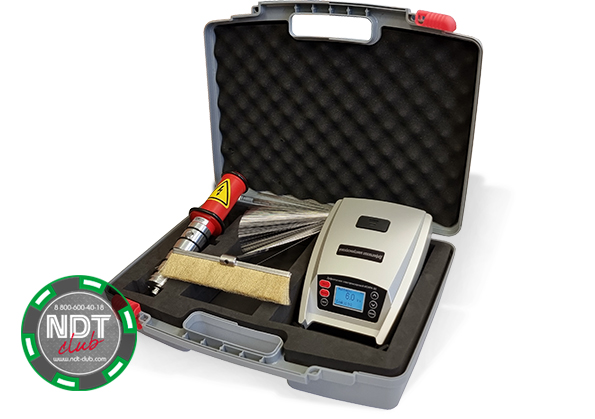

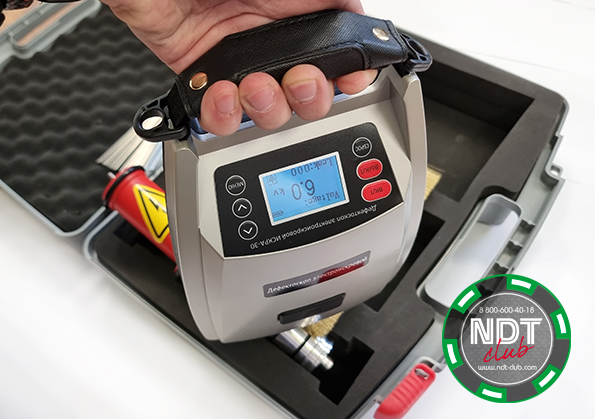

ИСКРА-30 электроискровой дефектоскоп предназначен для обнаружения дефектов покрытия (трещин, микроотверстий, пористости) в диэлектрических (изоляционных) покрытиях на проводящих подложках. Подходит для работ на трубопроводах, резервуарах и сталь-конструкциях. Компактный и легкий электроискровой дефектоскоп ИСКРА-30 со встроенной литиевой аккумуляторной батареей подходит для проведения работ в полевых условиях.
Принцип действия прибора основан на электрическом пробое (искровом разряде) воздушных промежутков между приложенным к поверхности покрытия объекта контроля электродом, подключенным к одному полюсу источника испытательного напряжения (высоковольтный выход), и металлической конструкцией, к которой подключен второй полюс указанного источника испытательного напряжения (провод заземления).
Электрический пробой воздушных промежутков испытательным напряжением, приложенным между электродом и металлической конструкцией, преобразуется в электрические сигналы, фиксируемые устройством звуковой и световой сигнализации.
|
Диапазон испытательного напряжения |
0.6 ～ 31.5 кВ |
|
Шаг установки напряжения |
100 В |
|
Точность установки напряжения |
±（0.1кВ+3%） |
|
Тип выходного напряжения |
импульсный |
|
Отображение напряжения |
3 цифры |
|
Дискретность |
0.1 кВ |
|
Диапазон толщины |
0.05 ～ 10 мм |
|
Запись количества дефектов |
999 |
|
Оповещение |
Звуковой сигнал и световая индикация |
|
Выключение |
Авто и ручное |
|
Дисплей |
128*64 LED дисплей с подсветкой |
|
Размер |
240мм*165мм*85мм |
|
Аккумулятор |
Li 12В 4400мА |
|
Время работы |
≥12 часов (макс. напряжение) |
|
Время зарядки |
≈4.5 часа |
|
Напряжение адаптера |
Вход 100-240В / 50Гц Выход 12.6В 1A |
|
Рабочие условия эксплуатации прибора: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление |
от -15℃ до +50℃ до 95 % при 25℃ (без конденсации) от 86,6 до 106,6 кПа. |
|
Стандарты
|
ASTM G62, ASTM D5162, ASTM D4787, ISO 2746, ГОСТ 9602, ГОСТ Р53384, ГОСТ Р51164, ГОСТ Р52568 |
