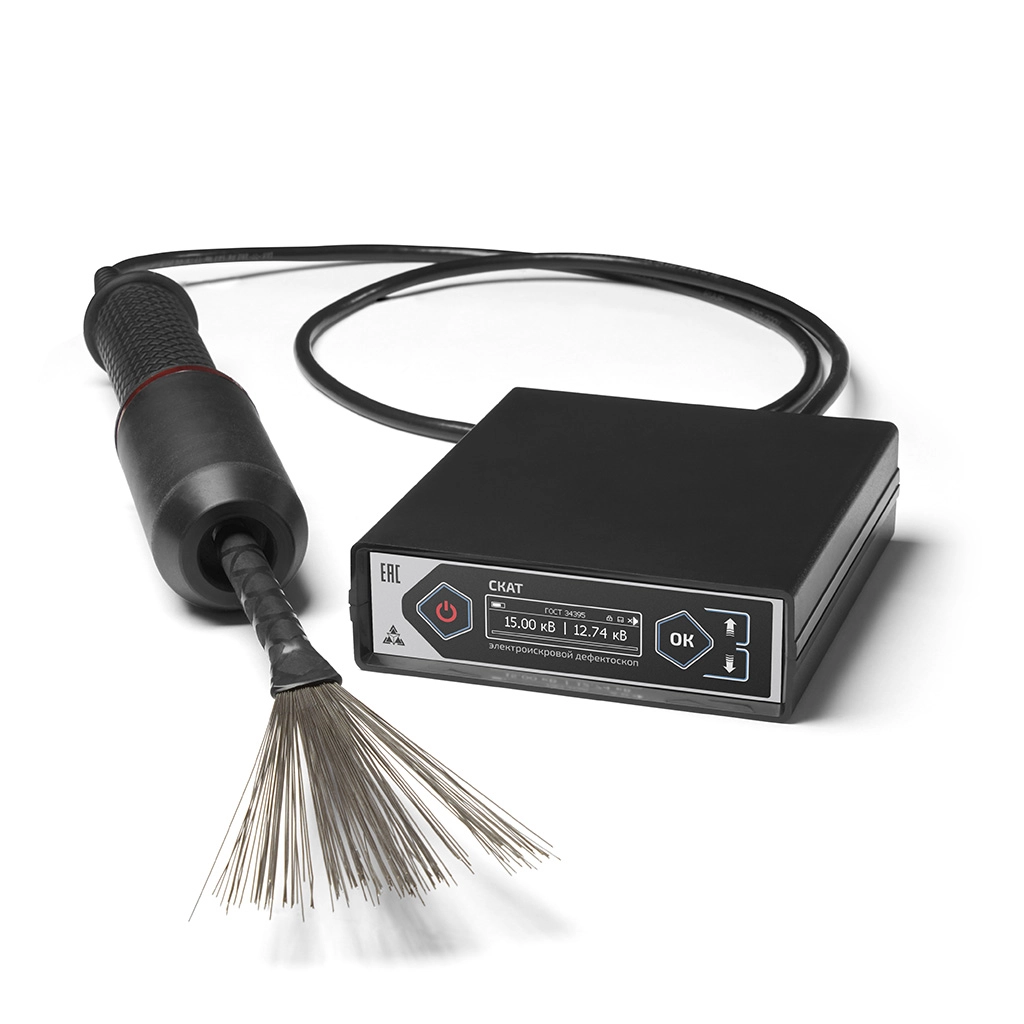

СКАТ электроискровой дефектоскоп

172 000

с НДС

СКАТ электроискровой дефектоскоп

Дефектоскоп предназначен для ручного контроля сплошности лакокрасочных, полимерных, эпоксидных и битумных изоляционных покрытий, газо- и трубопроводов, емкостей, цистерн и других металлических конструкций (в дальнейшем объектов контроля) в процессе их строительства, эксплуатации и ремонта. Прибор обеспечивает выявление локальных сквозных нарушений сплошности (дефектов) изоляционный покрытий изделий с сухой поверхностью. Дефектоскоп позволяет проводить выборочных контроль сплошности изоляционных покрытий на трубопроводах любого диаметра с использованием щеточных и пружинных электродов на наружной и внутренней поверхностях труб.

Отличительные особенности дефектоскопа СКАТ

Широкий диапазон контроля толщин покрытий - 0,025-26 мм

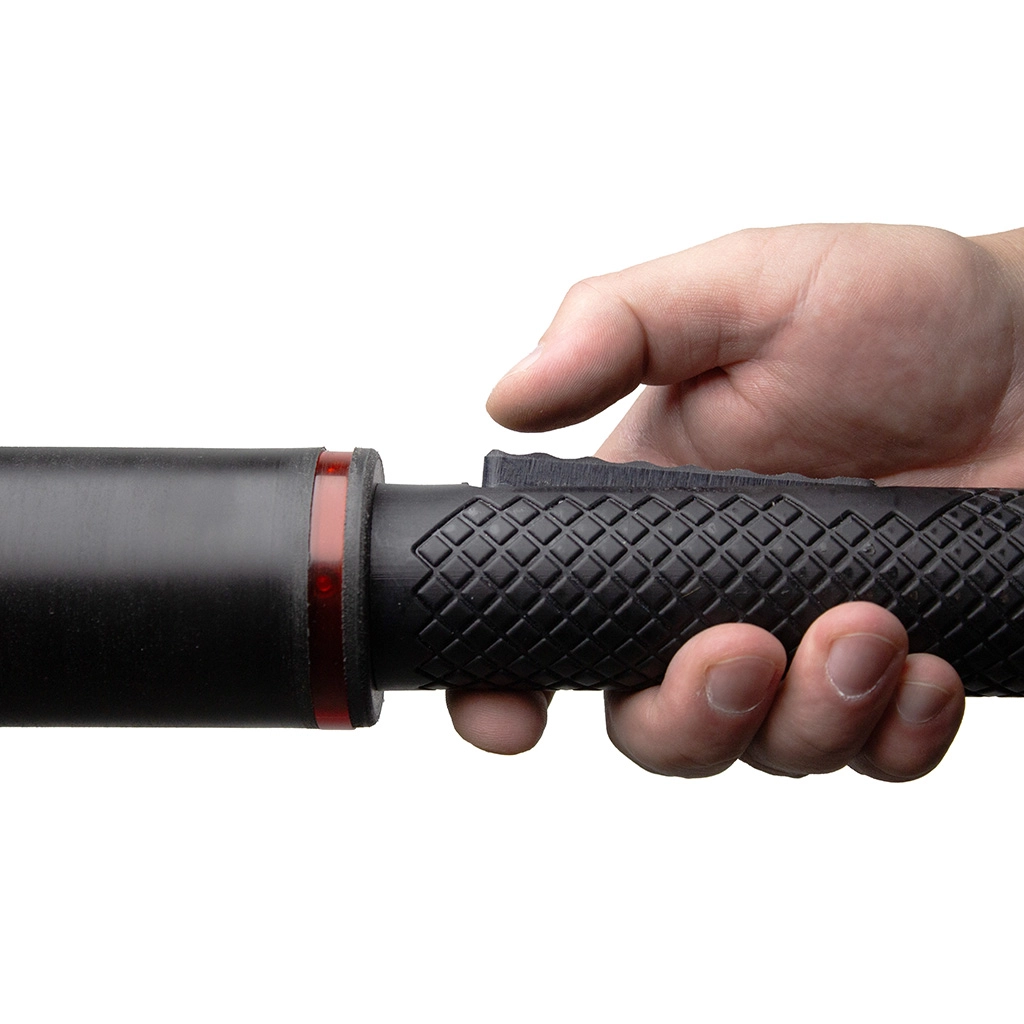

Эргономичное исполнение прибора и высоковольтного держателя

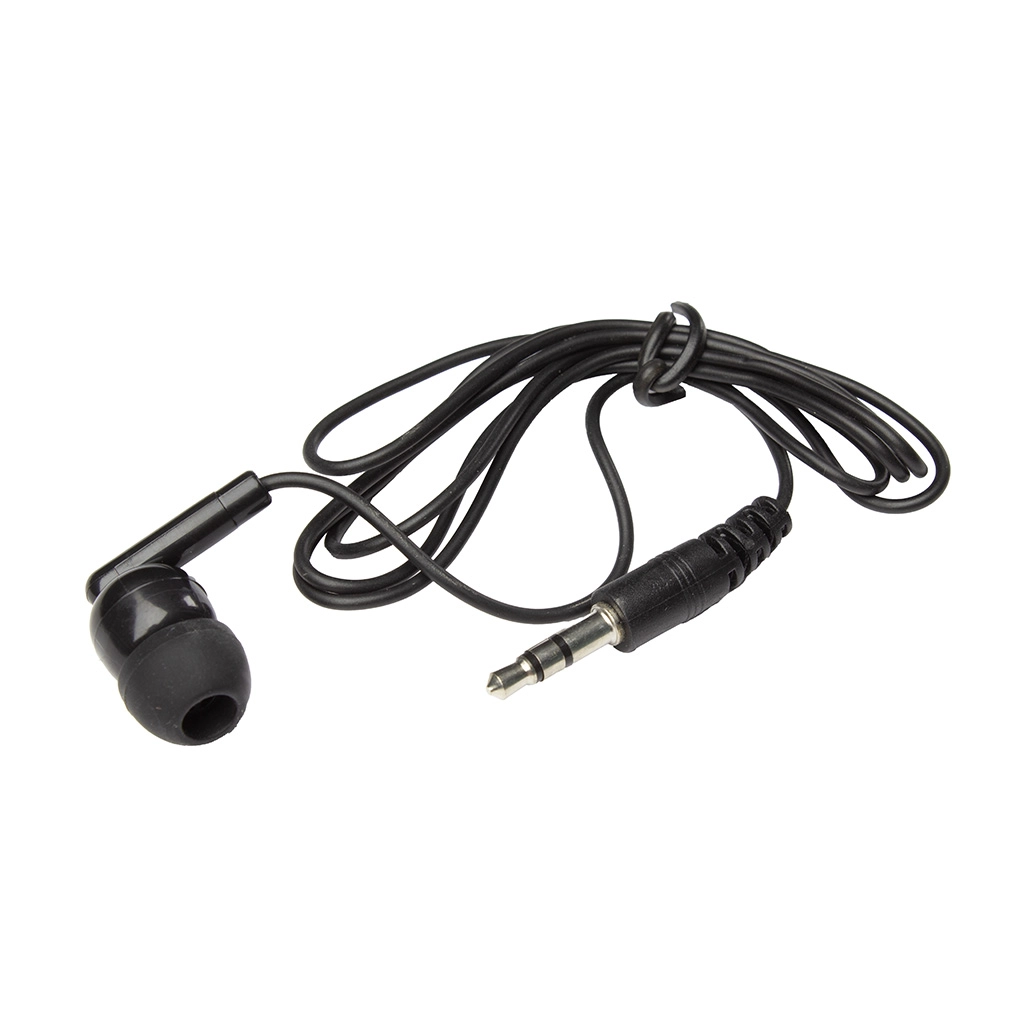

Звуковая сигнализация обнаружения пробоя - в комплект входит наушник
Богатый базовый комплект
Встроенный автоматический калькулятор расчета напряжения относительно контролируемой толщины покрытия по стандартам ГОСТ 34395, ГОСТ 51164, ГОСТ 9602, ASTM D5162, ASTM G62, ISO 29601, PCRA 003, NACE RP0188

Устройство и принцип работы дефектоскопа СКАТ

Принцип действия СКАТа основан на электрическом пробое (искровом разряде) воздушных промежутков между приложенным к поверхности покрытия трубопровода электродом, подключенным к одному полюсу источника испытательного напряжения (выход высоковольтного трансформатора-держателя), и металлической конструкцией, к которой подключен второй полюс указанного источника испытательного напряжения (разъем заземления блока контроля. Электрический пробой воздушных промежутков испытательным напряжением, приложенным между электродом и металлической конструкцией, преобразуется в электрические сигналы, фиксируемые устройством звуковой и световой сигнализацией. Конструктивно прибор включает в себя электронный блок, выполненный из прочного пластика ABS-UL94-HB и высоковольтный держатель с кабелем и сменными электродами.

Калькулятор напряжения СКАТ

Автоматически устанавливает правильное напряжение на основе значения толщины покрытия. Нет необходимости использовать таблицы расчета. Введите стандарт испытаний и толщину покрытия, и прибор автоматически запрограммирует правильное напряжение.

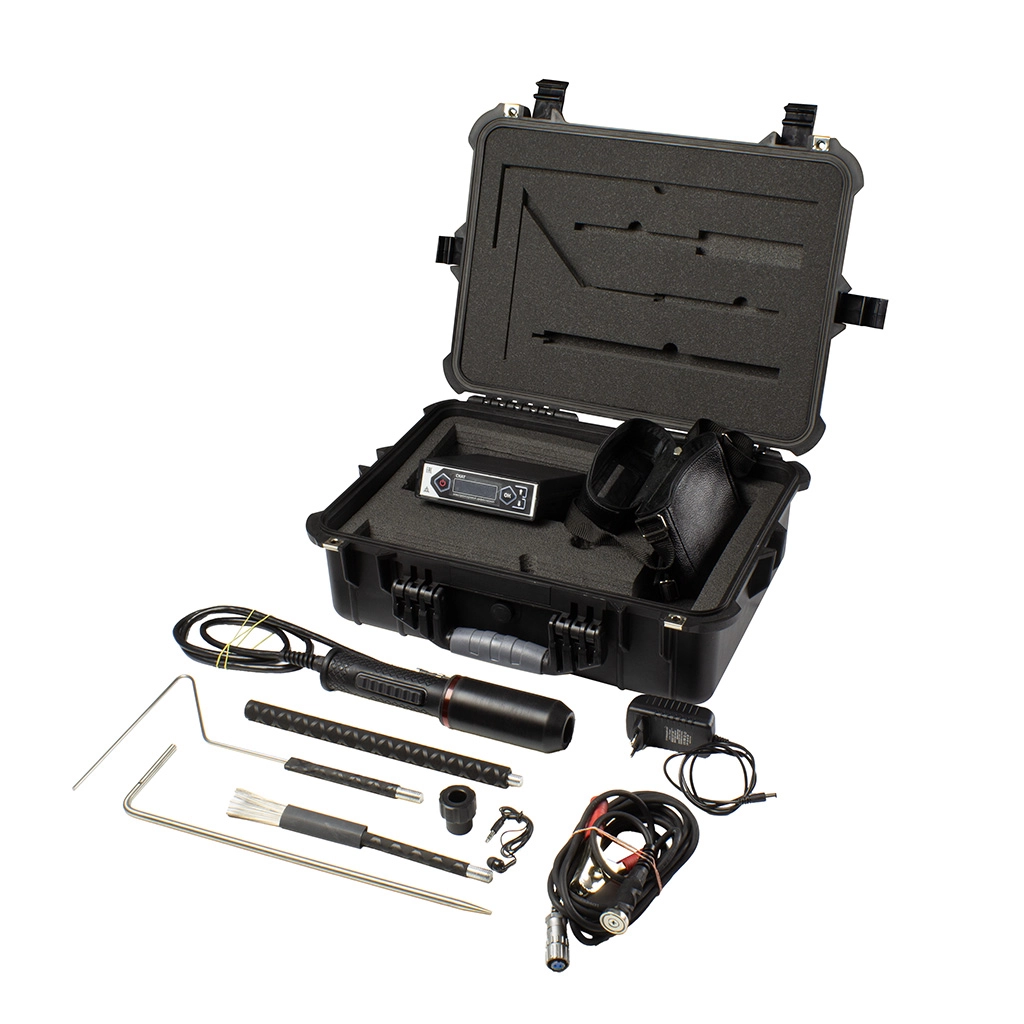

СКАТ электроискровой дефектоскоп базовый комплект

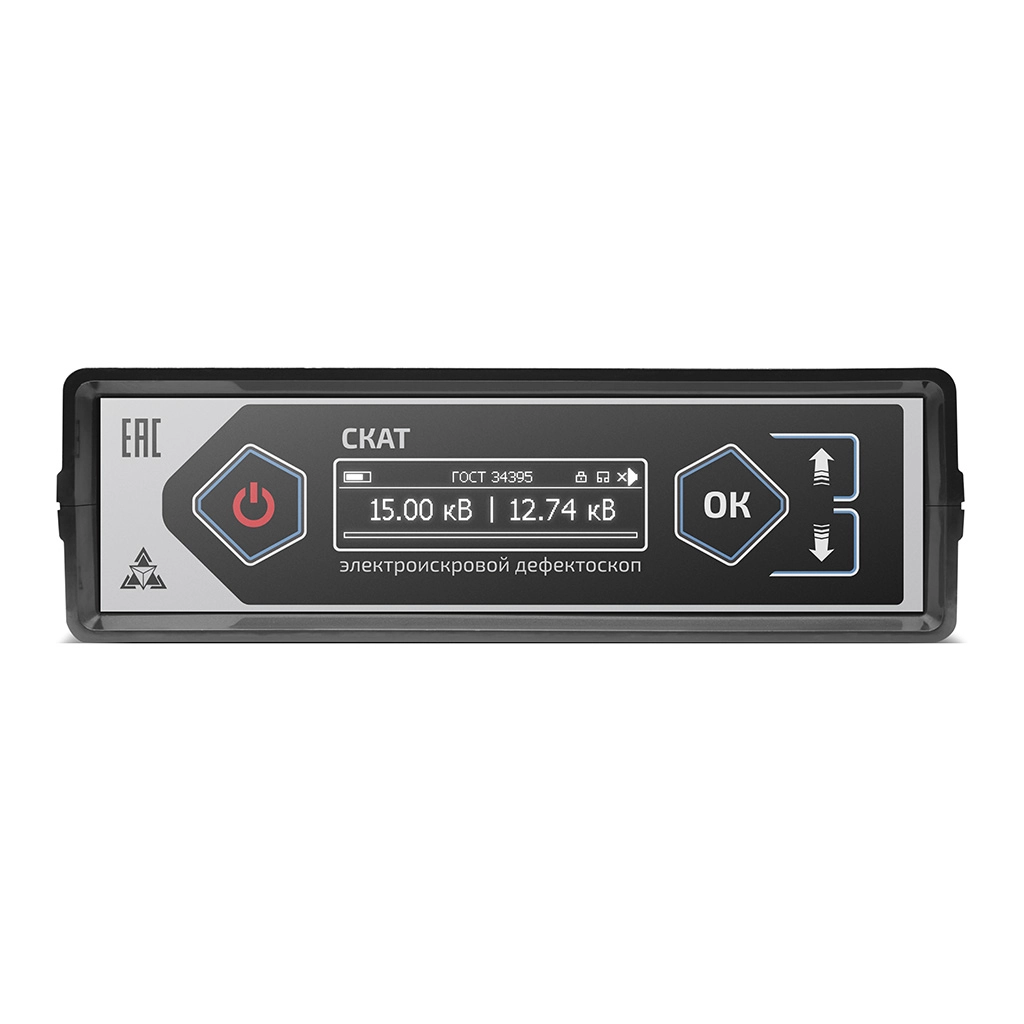

Электронный блок дефектоскопа Скат

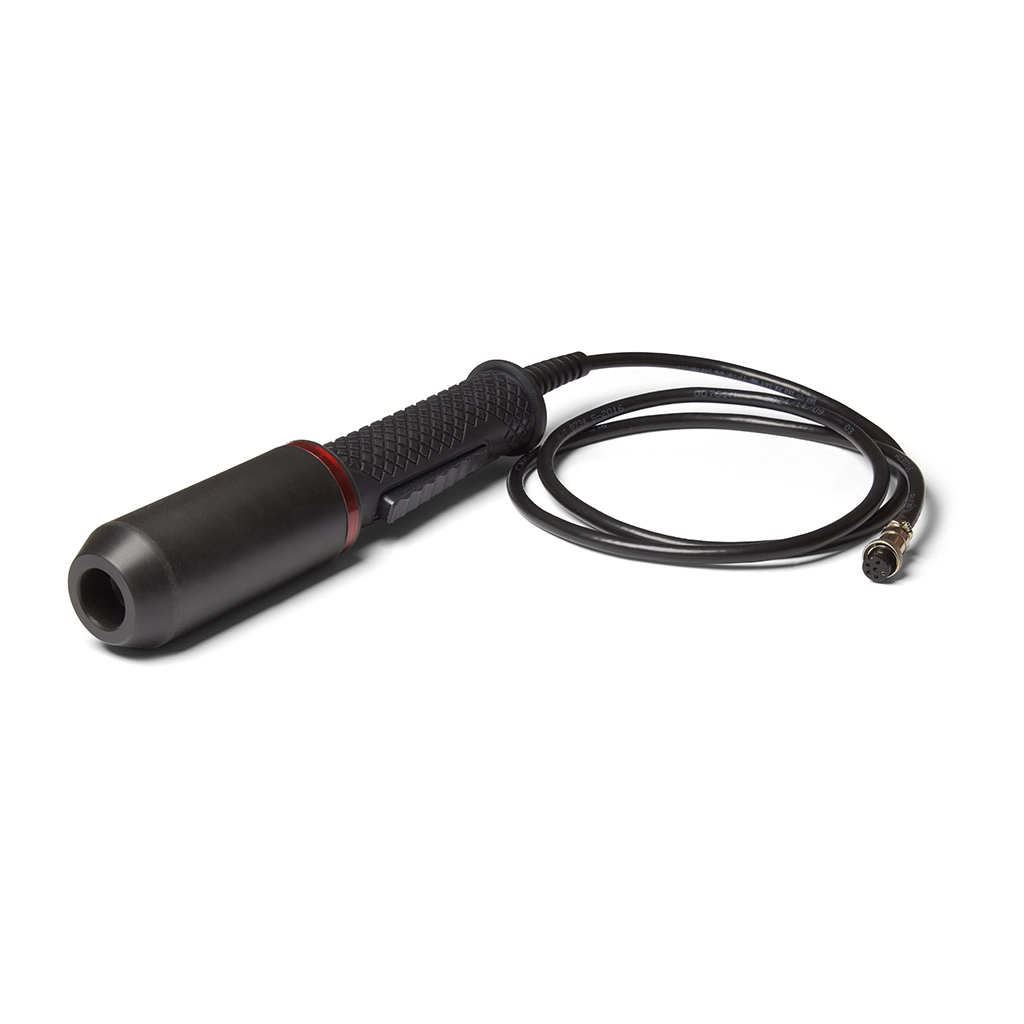

Высоковольтный трансформатор-держатель

Зарядное устройство для заряда аккумулятора внутри блока контроля

Штырь-заземлитель

Удлинитель

Провод заземления с магнитом

Сумка электронного блока

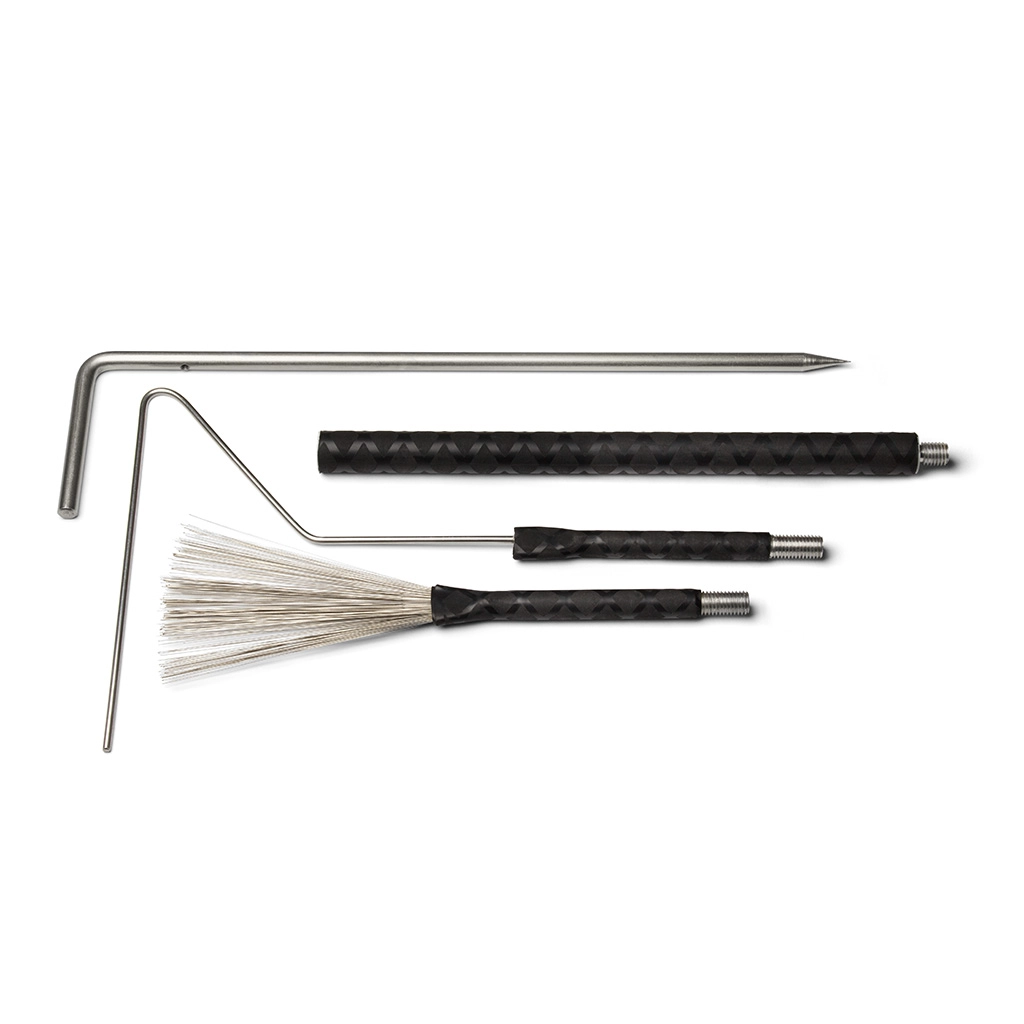

Веерный электрод

Т-образный электрод

Гайка контровочная

Кейс транспортировочный

Документация

Сравнительная таблица дефектоскопа СКАТ с аналогами на рынке НК

	СКАТ	Корона 2.2	Корона ЛКП	Корона 2.1	Корона 40	Корона 1	ИСКРА-30	АВМ Compact 30	Elcometer 236 (30 кВ)	Elcometer 266
Диапазон регулировки напряжения на электроде, кВ	0,5-40	2,5-34/ 5-40	0,7-5	2,5-34	4-40	0,7-4	0,6-31,5	0,6-30	0,5-30	0,5-30
Толщина контролируемых покрытий, мм	0,025-26	0,5-18/ 1-25	0,05-1	0,5-18	1-25	0,05-1	0,05-10	0,05-10	0-7,5	0-7,5
Дискретность установки выходного напряжения, кВ	0,01; 0,1	0,1	0,1	0,1	0,1	0,1	0.1	-	0,1	0,1
Точность поддержания контрольного напряжения, %	5	5	5	5	5	5	-	-	5	5
Встроенный калькулятор напряжения	есть	-	есть	-	есть	-	-	-	-	есть
Индикация дефекта	звук	звук	звук	звук	звук	звук	звук	звук	звук	звук
Индикация дефекта	свет	свет	свет	свет	свет	свет	свет	-	свет	свет
Вес рукоятки, кг	0,75	0,9	0,8	0,9	0,8	0,9	-	-	2,8	0,6
Вес блока, кг	1	1,6	1,65	1,6	1,65	1,6	-	-	2,8	1,2
Работа с электродами дефектоскопа Корона без переходников	да	да	да	да	да	да	нет	нет	нет	нет
Диапазон рабочих температур, ^оС	от -20 до +50	от -20 до +45	от -20 (-40) до +50	от -20 до +45	от -20 (-40) до +50	от -20 до +45	от -15 до +50	-	от 0 до +50	от 0 до +50

Технические характеристики электроискрового дефектоскопа СКАТ

Наименование характеристики	Значение
Диапазон регулировки напряжения на электроде, кВ	от 0,5 до 1 с шагом 50 В от 1,0 до 40 с шагом 100 В
Дискретность установки выходного напряжения, кВ	0,01
Толщина контролируемых покрытий, мм	0,025-26
Предел допускаемого значения абсолютной погрешности выставляемого по индикатору напряжения U между высоковольтным выводом и проводом заземления, не более	0,05U+50В
Время непрерывной работы от заряженного аккумулятора (с двумя аккумуляторами) не менее, ч	20
Питание прибора — перезаряжаемая литий-ионная аккумуляторная батарея	EVE INR18650-35V
Время полной зарядки аккумулятора, ч	4
Калькулятор напряжения по стандартам	ГОСТ, ASTM, NACE, ISO
Диапазон температур при эксплуатации, ℃	От -20 до +50
Сигнализация звуковая и световая при образовании электрического искрового пробоя в процессе контроля	есть
Масса ручки, кг	0,7
Масса электронного блока, кг	1,0
Выходная сила тока, мА	От 0 до 250
Регулировка силы тока	Есть
Блокировка кнопок	Есть
Отображение на дисплее напряжения на электроде	Есть
Регулировка чувствительности	есть
Время включения прибора в рабочий режим, сек	Не более 5
Срок службы не менее, лет	5
