ТКМ-359С твердомер динамический базовый

104 770

с НДС

КУПИТЬ
КОНСУЛЬТАЦИЯ В TELEGRAM

КОНСУЛЬТАЦИЯ В MAX

МАШПРОЕКТ

ТКМ-359С твердомер динамический базовый

ТКМ-359С твердомер динамический для контроля твердости металла, контроля качества термообработки, закалки ТВЧ и оценки механической прочности. Измерения производятся в основных единицах твёрдости — HB, HRC, HV. Дополнительные шкалы для контроля чугуна, легированных сталей и цветных металлов. Предусмотрена возможность программирования пользователем собственных шкал.

ТКМ-359С: конструкция датчиков твердомера

Основными функциональными частями датчика являются пружина, индентор и электромагнитная катушка. Пружина разгоняет индентор. Индентор ударяется о поверхность контролируемого изделия и отскакивает в обратную сторону. При отскоке индентора в катушке наводится ЭДС, пропорциональная скорости отскока от поверхности изделия. Скорость отскока определяется твердостью изделия. Опорная шайба может сниматься (отвинчиваться) с датчика для уменьшения площади необходимой для его размещения на поверхности изделия, при измерении. Вместо опорной шайбы может устанавливаться насадка типа Z-359

Для обеспечения оптимальных условий измерений на изделиях в составе твердомеров могут использоваться дополнительные датчики с различными габаритами и различной жесткостью пружины, обеспечивающей различную энергию удара индентора о контролируемое изделие.

ТКМ-359С: особенности твердомера

Ударопрочный, пыле и влагозащищенный корпус позволяет эксплуатировать прибор в самых сложных условиях
Уникальные возможности статистической обработки результатов в процессе измерений
Яркий цветной графический OLED дисплей обеспечивает работу при отрицательных температурах в полевых условиях и плохой видимости
Простой и понятный интерфейс прибора исполнен по принципу «включи и работай»
Уникальный испытательный индентор увеличивающий ресурс работы датчика до 450000 измерений
Механизм взвода пружины, не требующий дополнительных приспособлений
Контроль всех основных типов металлов и сплавов без введения дополнительных корректировок
Контроль в труднодоступных местах, при различной ориентации датчика
Возможность оснащения дополнительными сменными датчиками и позиционирующими насадками расширяет номенклатуру контролируемых изделий и повышает точность измерений
Малая чувствительность к кривизне изделия и высоте неровностей при шероховатой поверхности
Вычисление среднего значения с возможностью автоматического отброса результатов некорректно совершенных замеров
Вычисление среднеквадратичного отклонения
Вычисление максимума и минимума в серии замеров
Отображение всех результатов замеров в серии
Построение графиков на дисплее твердомера
Контроль «объемной твердости»
Оперативная корректировка показаний прибора по одной или двум образцовым мерам твердости
Создание индивидуальных калибровок, с использованием не более чем 2-х контрольных образцов

ТКМ-359С: области применения твердомера

Контроль прочности изделий в процессе эксплуатации (газопроводы, рельсы, детали конструкций и механизмов)
Контроль крупногабаритных объектов, который нельзя провести на стационарных твердомерах
Контроль качества продукции в металлургической промышленности и машиностроении
Контроль качества котлов, труб
Контроль характера изменения твердости по длине изделия
Идентификация материалов в заготовительном производстве

ТКМ-359С: режимы работы твердомера

Измерения по основным шкалам – используется для подавляющего большинства случаев применения прибора
Измерения с использованием индивидуальных калибровок к основным шкалам –
Используется при контроле твердости высоколегированных сталей, специализированных чугунов и цветных металлов
Измерения по дополнительным шкалам, определенным пользователем или добавленным производителем по его требованию — используется для решения специальных задач

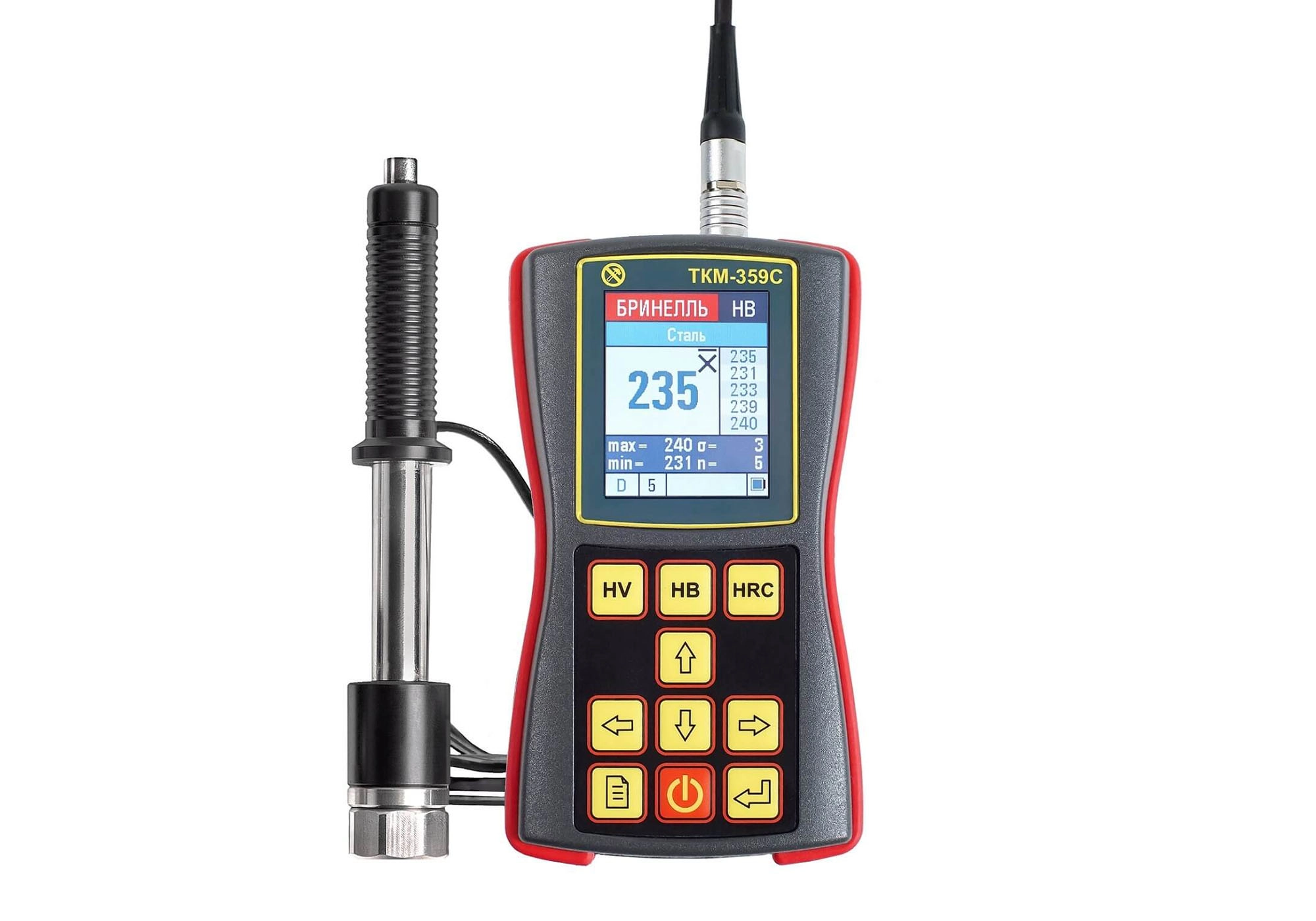

ТКМ-359С динамический твердомер базовый комплект

104 770 руб.

Электронный блок твердомера ТКМ359С с установленным аккумулятором

Датчик типа "D" (штатный датчик)

Зарядное устройство

USB-кабель для подключения к ПК

Программное обеспечение для ПК на CD

Защитный чехол с манжетой и ремнем для закрепления на руке или груди оператора

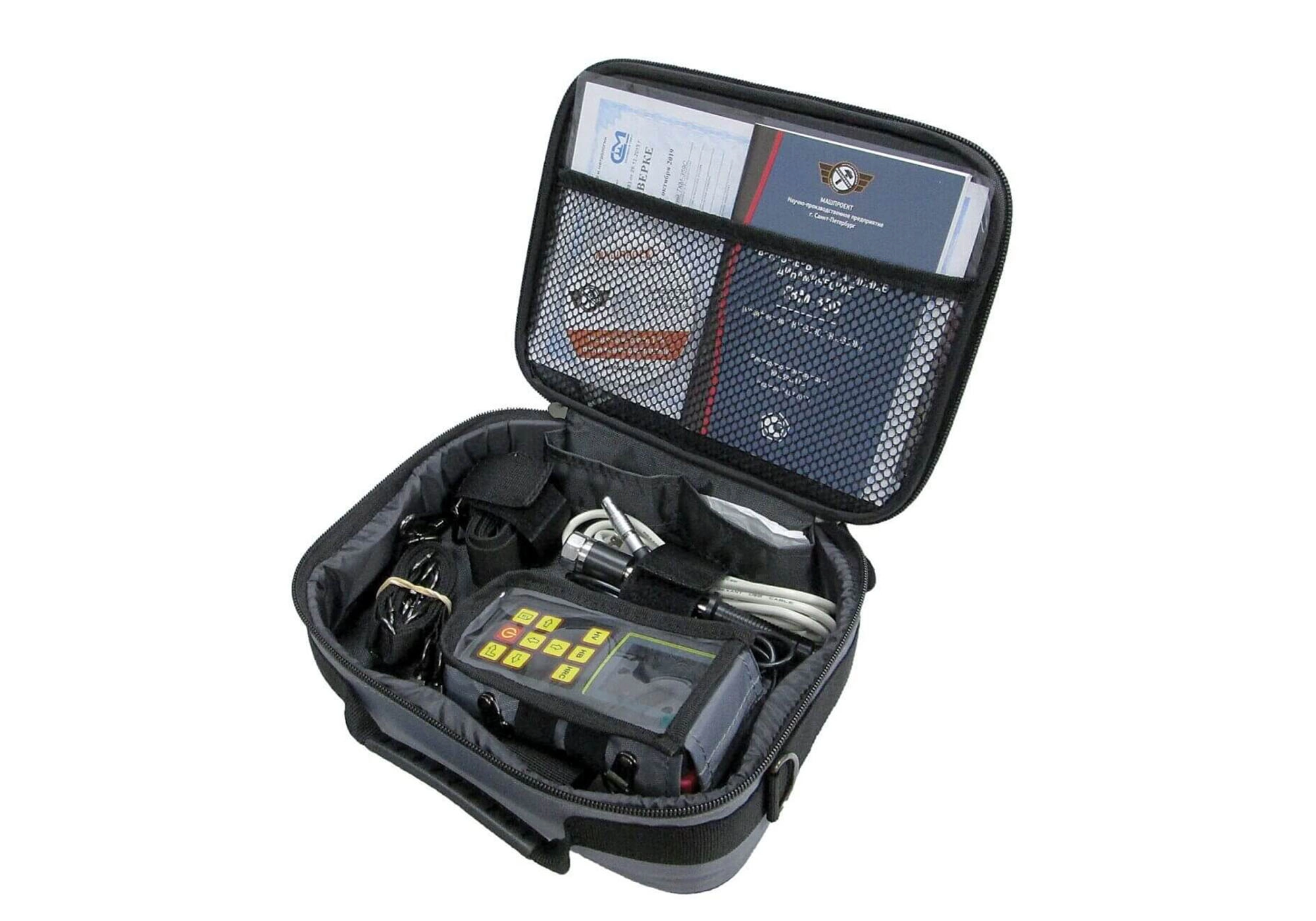

Сумка для переноски и хранения

Документация (Пасторт/РЭ с отметкой по поверке)

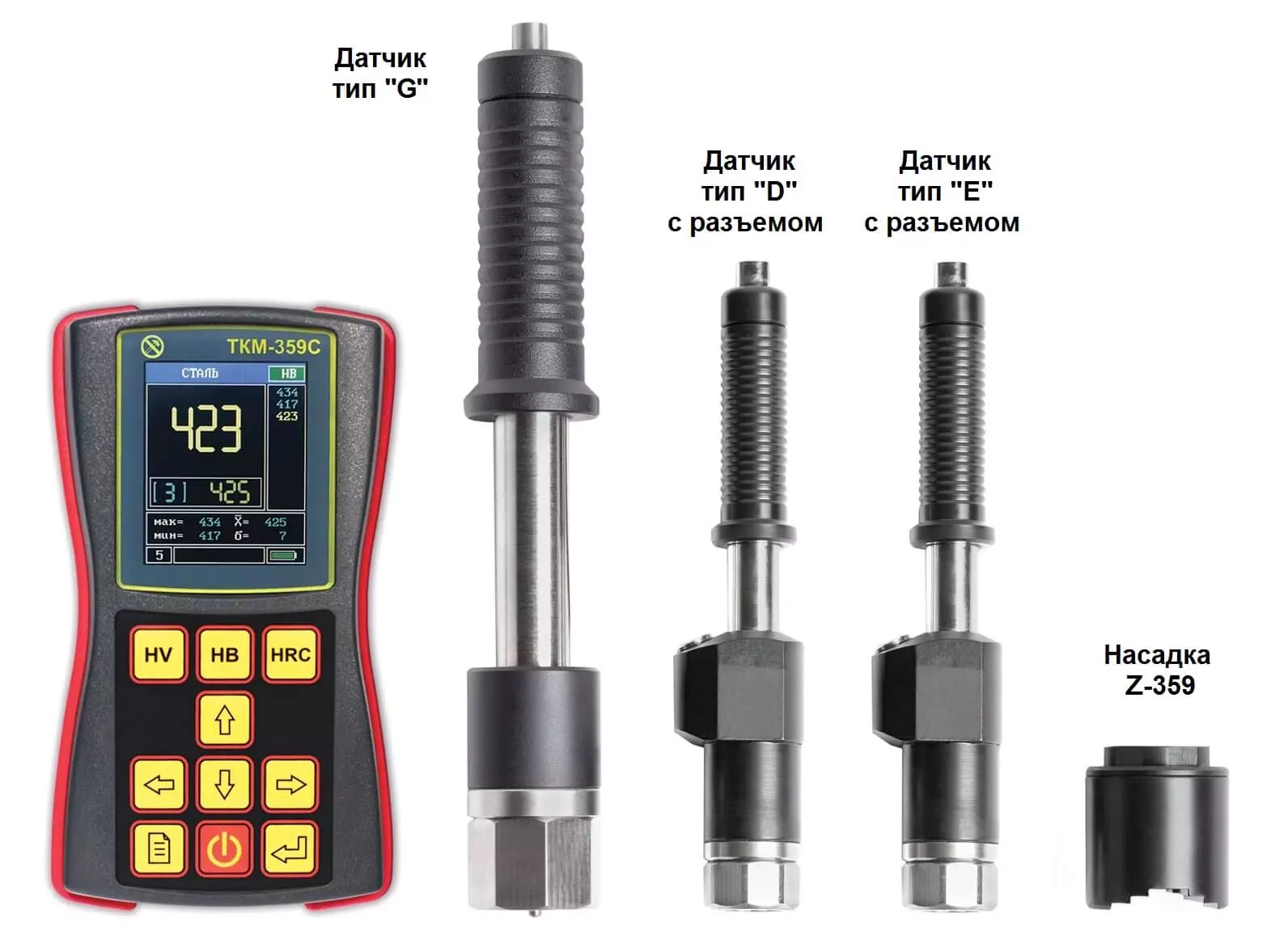

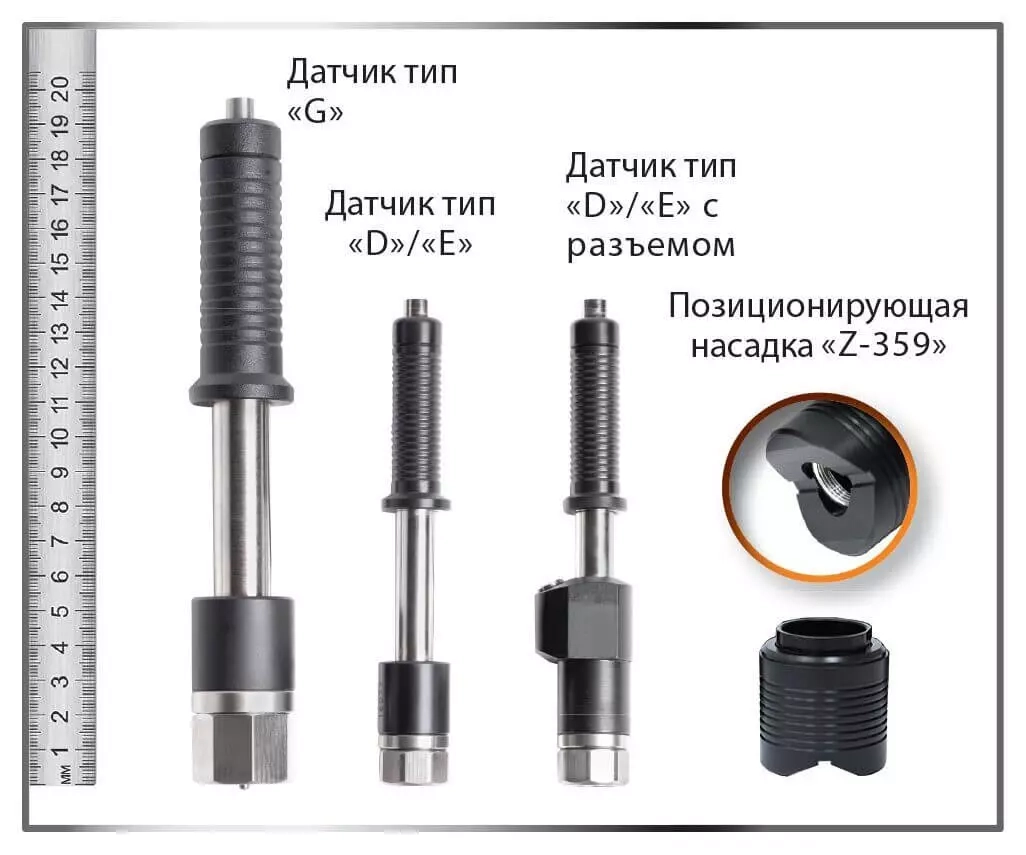

ТКМ-359С: дополнительные датчики и комплектующие

Наименование	Применение
Датчик «D»	Штатный датчик – кабель встроен. Решение основной массы задач контроля. Ограничения по контролируемому изделию: 3 кг/6 мм/Ra 3,2
Датчик «D» с разъемом	Штатный датчик с разъемом. Решение основной массы задач контроля. Ограничения по контролируемому изделию: 3 кг/6 мм/Ra 3,2
Датчик «E»	Датчик (кабель встроен) с индентором из поликристалла кубического нитрида бора для массового контроля материалов повышенной твердости. Ограничения по контролируемому изделию: 3 кг/6 мм/Ra 3,2
Датчик «E» с разъемом	Датчик (кабель встроен) с индентором из поликристалла кубического нитрида бора для массового контроля материалов повышенной твердости. Ограничения по контролируемому изделию: 3 кг/6 мм/Ra 3,2
Датчик «G»	Контроль изделий из материалов с высокой структурной неоднородностью (чугуны и др.), с шероховатостью поверхности Ra более 3,2 мкм. Энергия удара увеличена в 10 раз. Допускается использование толькона твердости менее 450 НВ Ограничения по контролируемому изделию: 6 кг/55 мм/Ra 7,2
Кабель	Соединительный кабель ТКМ-359 - датчик

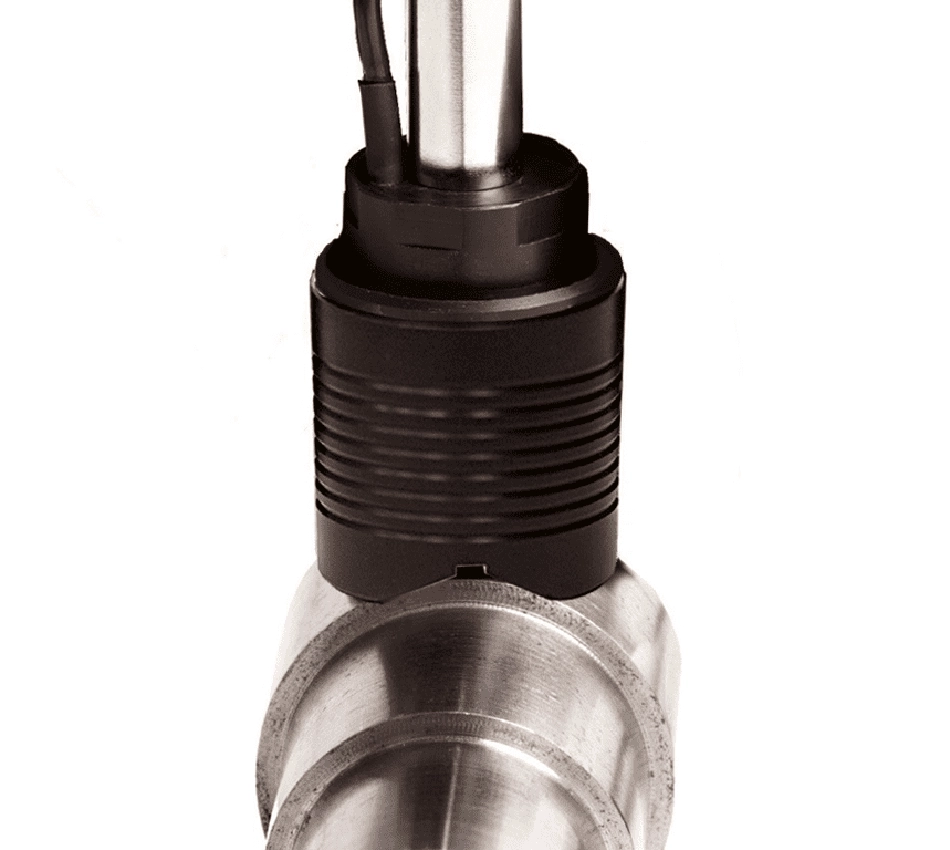

Насадка Z-359	Насадка для позиционирования датчика ТКМ-359 на криволинейных поверхностях

ТКМ-359С: технические характеристики твердомера

Относительная приведенная погрешность при штатной поверке по мерам второго разряда	3%
Диапазон измерений	по Роквеллу 20-70 HRC по Бринеллю 90-460 HB по Виккерсу 230-940 HV
Погрешность по Роквеллу	1,5 HRC
Погрешность по Бринеллю	10 HB
Погрешность по Виккерсу	12 HV
Диаметр площадки на поверхности изделия для установки датчика:	- от 1 мм. на плоскости - от 5 мм. в глухом отверстии
Количество возможных дополнительных калибровок к шкалам твердомера	50
Количество дополнительных шкал твердомера	3
Время одного замера твердости	2 сек
Число замеров для вычисления среднего значения	1 - 99
Емкость памяти результатов измерений	12400
Максимальное количество именных блоков результатов измерений,создаваемых в памяти	100
Количество алгоритмов отброса заведомо ложных результатов измеренийпри вычислении среднего значения	3
Информация, выводимая на дисплей в процессе измерения (определяется пользователем)	- предыдущие результаты измерений - результаты дополнительной статистической обработки - результаты, выходящие за диапазон, задаваемый пользователем
Построение графиков	- относительно среднего значения - относительно значения задаваемого пользователем - относительно диапазона задаваемого пользователем
Сигнализация о выходе результата измерения за допустимые границы	есть
Связь с компьютером	через USB
Питание	аккумулятор (возможно использование батареек)
Размеры электронного блока твердомера	125x70x40 мм
Размеры штатного датчика «D»	длина 139 мм; Ø 20 мм
Масса электронного блока твердомера	0,3 кг
Масса штатного датчика «D»	0,15 кг
Диапазон рабочих температур	-15 + 35 °С
Гарантированный ресурс работы бойка датчика	450 000 измерений
Гарантийный срок обслуживания прибора	36 месяцев

ТКМ-359С: требования к объекту контроля

Изделия массой более 5 килограмм и толщиной более 6 мм — не требуют дополнительных мероприятий
Изделия жесткой конструкции (например трубы) с ожидаемой твердостью от 90 до 250 НВ, и толщиной более 4 мм — не требуют дополнительных мероприятий
Остальные изделия — необходимо зафиксировать («притереть») на опорной плите с помощью фиксирующей пасты (например, смазка «ЦИАТИМ»)
Шероховатость контролируемой поверхности, обеспечивающая наибольшую точность измерений (не требующая увеличения количества усреднений); для датчика типа «D» — 3,2 Ra; для датчика типа «G» – 7,2 Ra; для датчика типа «E» – 1,6 Ra
