ТКМ-359С твердомер динамический «Специальный»

159 470

с НДС

Динамический твердомер ТКМ-359С «Специальный» — это высокоточный прибор для измерения твердости изделий из металлов и сплавов, в т. ч. контроля качества термообработки, закалки ТВЧ, оценки механической прочности в лабораторных, производственных или полевых условиях.

Прибор выполняет неразрушающий контроль качества продукции в металлургии, машиностроении, авиастроении, судостроении, энергетической, атомной и нефте-газовой отраслях промышленности.

Принцип работы — метод Либа, при котором отношение скорости отскока к скорости падения индентора с твердосплавным наконечником зависит от твердости испытуемого материала.

Комплект твердомера ТКМ-359С «Специальный» разработан для применения в сложных производственных и полевых условиях. Прибор с принадлежностями поставляется в ударопрочном чемодане, в комплектацию входят датчик тип «D» с разъемом, насадка «Z-359» для позиционирования датчика, доп.соединительный кабель, контрольный образец твердости HB.

ТКМ-359С: конструкция датчиков твердомера

Основными функциональными частями датчика являются пружина, индентор и электромагнитная катушка. Пружина разгоняет индентор. Индентор ударяется о поверхность контролируемого изделия и отскакивает в обратную сторону. При отскоке индентора в катушке наводится ЭДС, пропорциональная скорости отскока от поверхности изделия. Скорость отскока определяется твердостью изделия. Опорная шайба может сниматься (отвинчиваться) с датчика для уменьшения площади необходимой для его размещения на поверхности изделия, при измерении. Вместо опорной шайбы может устанавливаться насадка типа Z-359

Для обеспечения оптимальных условий измерений на изделиях в составе твердомеров могут использоваться дополнительные датчики с различными габаритами и различной жесткостью пружины, обеспечивающей различную энергию удара индентора о контролируемое изделие.

ТКМ-359С: особенности твердомера

• Ударопрочный, пыле и влагозащищенный корпус позволяет эксплуатировать прибор в самых сложных условиях
• Уникальные возможности статистической обработки результатов в процессе измерений
• Яркий цветной графический OLED дисплей обеспечивает работу при отрицательных температурах в полевых условиях и плохой видимости
• Простой и понятный интерфейс прибора исполнен по принципу «включи и работай»
• Уникальный испытательный индентор увеличивающий ресурс работы датчика до 450000 измерений
• Механизм взвода пружины, не требующий дополнительных приспособлений
• Контроль всех основных типов металлов и сплавов без введения дополнительных корректировок
• Контроль в труднодоступных местах, при различной ориентации датчика
• Возможность оснащения дополнительными сменными датчиками и позиционирующими насадками расширяет номенклатуру контролируемых изделий и повышает точность измерений
• Малая чувствительность к кривизне изделия и высоте неровностей при шероховатой поверхности
• вычисление среднего значения с возможностью автоматического отброса результатов некорректно совершенных замеров
• Вычисление среднеквадратичного отклонения
• Вычисление максимума и минимума в серии замеров
• Отображение всех результатов замеров в серии
• Построение графиков на дисплее твердомера
• Контроль «объемной твердости»
• Оперативная корректировка показаний прибора по одной или двум образцовым мерам твердости
• Создание индивидуальных калибровок, с использованием не более чем 2-х контрольных образцов

ТКМ-359С: области применения твердомера

• Контроль прочности изделий в процессе эксплуатации (газопроводы, рельсы, детали конструкций и механизмов)
• Контроль крупногабаритных объектов, который нельзя провести на стационарных твердомерах
• Контроль качества продукции в металлургической промышленности и машиностроении
• Контроль качества котлов, труб
• Контроль характера изменения твердости по длине изделия
• Идентификация материалов в заготовительном производстве

ТКМ-359С: режимы работы твердомера

• Измерения по основным шкалам – используется для подавляющего большинства случаев применения прибора
• Измерения с использованием индивидуальных калибровок к основным шкалам –
• Используется при контроле твердости высоколегированных сталей, специализированных чугунов и цветных металлов
• Измерения по дополнительным шкалам, определенным пользователем или добавленным производителем по его требованию — используется для решения специальных задач

ТКМ-359С динамический твердомер комплект "Специальный"

159 470 руб.

Электронный блок твердомера ТКМ-359С с установленным аккумулятором

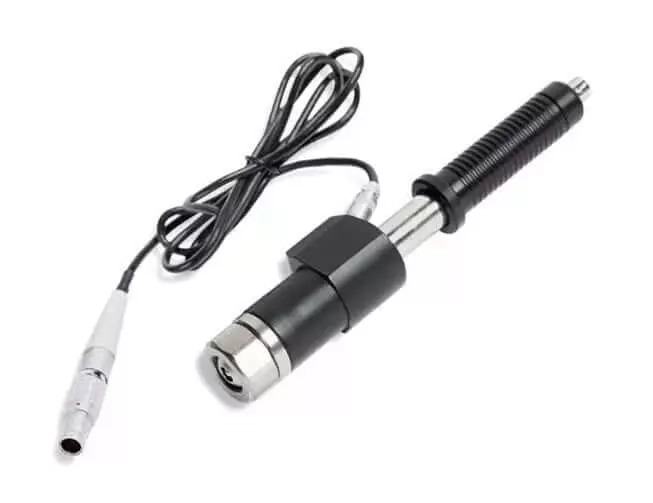

Датчик типа "D" с разъёмом

Соединительный кабель к твердомерам серии ТКМ-359 – 2 шт.

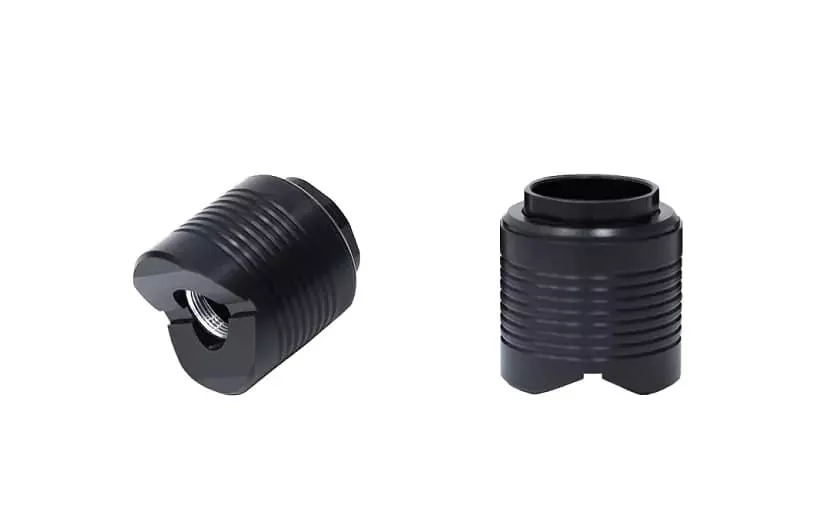

Позиционирующая насадка «Z-359» для сложных поверхностей

Контрольный образец твердости HB

Зарядное устройство

USB-кабель для подключения к ПК

Программное обеспечение для ПК на CD

Защитный чехол с манжетой и ремнем для закрепления на руке или груди оператора

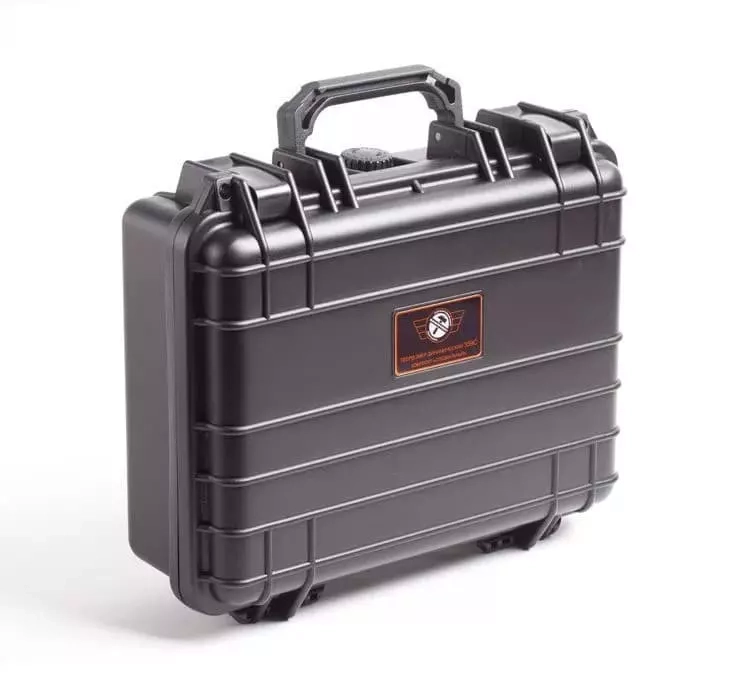

Специализированный кейс для переноски и хранения

Документация (Пасторт/РЭ с отметкой по поверке)

ТКМ-359С: технические характеристики твердомера

Параметр	Значение
Относительная приведенная погрешность при штатной поверке по мерам второго разряда	3%
Диапазон измерений	по Роквеллу 20-70 HRC по Бринеллю 90-460 HB по Виккерсу 230-940 HV
Погрешность по Роквеллу	1,5 HRC
Погрешность по Бринеллю	10 HB
Погрешность по Виккерсу	12 HV
Диаметр площадки на поверхности изделия для установки датчика:	- от 1 мм. на плоскости - от 5 мм. в глухом отверстии
Количество возможных дополнительных калибровок к шкалам твердомера	50
Количество дополнительных шкал твердомера	3
Время одного замера твердости	2 сек
Число замеров для вычисления среднего значения	1 - 99
Емкость памяти результатов измерений	12400
Максимальное количество именных блоков результатов измерений,создаваемых в памяти	100
Количество алгоритмов отброса заведомо ложных результатов измеренийпри вычислении среднего значения	3
Информация, выводимая на дисплей в процессе измерения (определяется пользователем)	- предыдущие результаты измерений - результаты дополнительной статистической обработки - результаты, выходящие за диапазон, задаваемый пользователем
Построение графиков	- относительно среднего значения - относительно значения задаваемого пользователем - относительно диапазона задаваемого пользователем
Сигнализация о выходе результата измерения за допустимые границы	есть
Связь с компьютером	через USB
Питание	аккумулятор (возможно использование батареек)
Размеры электронного блока твердомера	125x70x40 мм
Размеры штатного датчика «D»	длина 139 мм; Ø 20 мм
Масса электронного блока твердомера	0,3 кг
Масса штатного датчика «D»	0,15 кг
Диапазон рабочих температур	-15 + 35 °С
Гарантированный ресурс работы бойка датчика	450 000 измерений
Гарантийный срок обслуживания прибора	36 месяцев

Требования к контролируемому изделию

• Изделия массой более 5 килограмм и толщиной более 6 мм — не требуют дополнительных мероприятий
• Изделия жесткой конструкции (например трубы) с ожидаемой твердостью от 90 до 250 НВ, и толщиной более 4 мм — не требуют дополнительных мероприятий
• Остальные изделия — необходимо зафиксировать («притереть») на опорной плите с помощью фиксирующей пасты (например, смазка «ЦИАТИМ»)
• Шероховатость контролируемой поверхности, обеспечивающая наибольшую точность измерений (не требующая увеличения количества усреднений); для датчика типа «D» — 3,2 Ra; для датчика типа «G» – 7,2 Ra; для датчика типа «E» – 1,6 Ra
