Твердомер комбинированный ТКМ-459С «Универсальный»

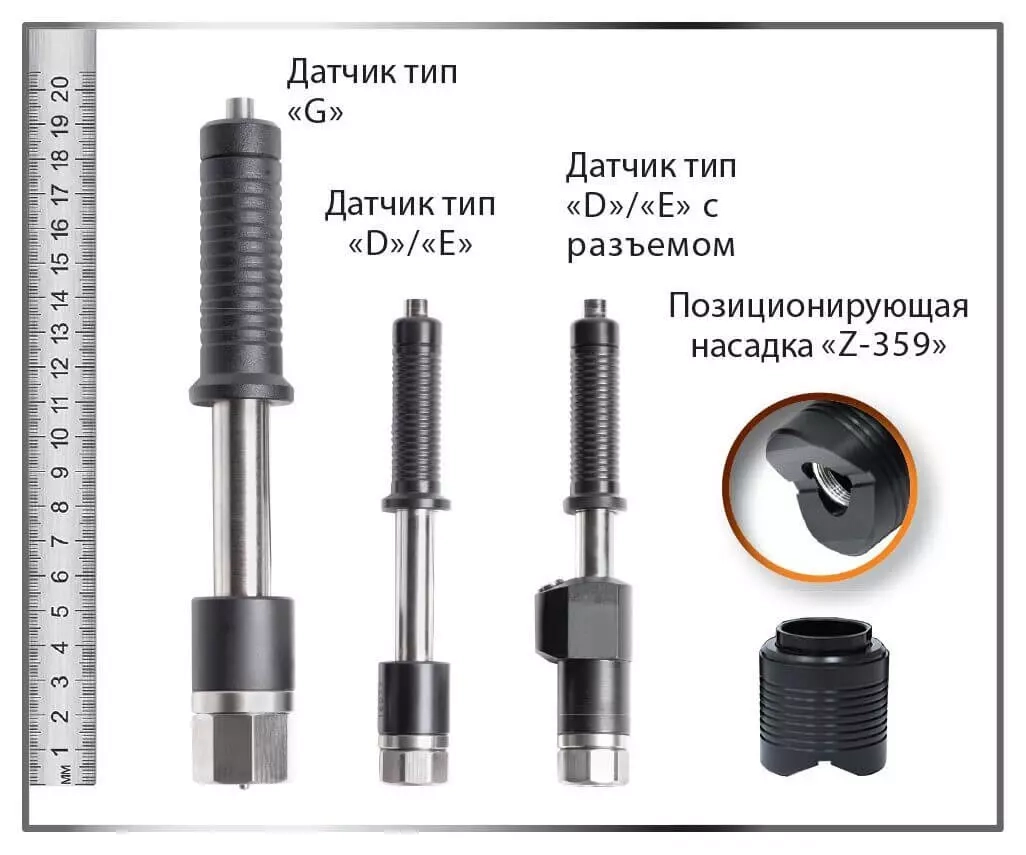

К электронному блоку ультразвукового твердомера ТКМ-459С универсальный можно подключить дополнительные динамические датчики, что делает Ваши возможности практически неограниченными. Работая с комплектом твердомер комбинированный ТКМ-459С «Универсальный» или «Универсальный+«, Вы сможете использовать все преимущества 2-х методов твердометрии:

• UCI метод (Ultrasonic Contact Impedance) — ультразвуковой контактный импеданс,
• Leeb метод — динамический метод.

Расширенная версия комплекта «Универсальный+» включает позиционирующие насадки для ультразвуковых и динамических датчиков, а также контрольные образцы твердости.Этот комплект позволит Вам контролировать твердость изделий из металлов и сплавов от самых легких и миниатюрных до тяжелых и крупногабаритных, имеющих поверхность любой кривизны и шероховатости.

Портативный комбинированный твердомер ТКМ-459С «Универсальный+» в новой комплектации выполняет контроль твердости:

• Углеродистых, конструкционных сталей и других мелкозернистых материалов
• Поверхностно — упрочненных изделий (цементация, азотирование, закалка ТВЧ)
• Жаропрочных, коррозионно-стойких, нержавеющих сталей
• Сплавов цветных металлов, чугунов, алюминия, бронзы, латуни
• Гальванических покрытий (хром, медь, никель, цинк, олово), наплавок
• Изделий сложной конфигурации (зубья шестерен, валы, трубы любого диаметра, пазы, глухие отверстия)
• Тяжелых и крупногабаритных объектов с грубой поверхностью (газопроводы, рельсы, детали конструкций)

ТКМ-459С твердомер ультразвуковой

ТКМ-459С высокоточный прибор для измерения твердости металлов, является представителем последнего поколения измерительных приборов неразрушающего контроля. Прибор предназначен для оперативного измерения твердости металлов и металлических изделий (в т. ч. поверхностно упрочнённых слоев — цементация, азотирование, закалка ТВЧ и др.). Измерения производятся в основных единицах твердости HRC, HB, HV. Так же возможен контроль по шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77). Предусмотрена возможность программирования пользователем собственных шкал.

ТКМ-459С: области применения ультразвукового твердомера

• Контроль углеродистых и конструкционных сталей
• Контроль упрочняющих и др. слоев на стальных изделиях (цементация, азотирование, закалка ТВЧ и др.)
• Контроль жаропрочных, коррозионностойких, нержавеющих и др. сталей
• Контроль цветных металлов и сплавов
• Контроль наплавок и гальванических покрытий (хром и др.)
• Контроль специализированных чугунов
• Контроль изделий из мелкозернистых материалов при локальном исследовании свойств материалов

ТКМ-459С: особенности ультразвукового твердомера

• Ударопрочный прорезиненный корпус электронного блока обеспечивает защиту от пыли, влаги и механических воздействий
• Яркий цветной графический OLED дисплей, сохраняющий эксплуатационные характеристики при отрицательных температурах
• Пленочная клавиатура с клавишами быстрого доступа к основным шкалам измерения по Роквеллу, Бринеллю, Виккерсу
• ТКМ-459С: функциональные возможности твердомера
• Интуитивно понятный графический интерфейс
• Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности
• Малое влияние отклонения датчика от нормали к контролируемой поверхности
• Сверхмалая площадь зоны контроля — от 1 мм
• Контроль твердости тонких упрочняющих покрытий — цементация, азотирование, закалка ТВЧ и др.
• Контроль в пазах и глухих отверстиях от 5 мм, а также изделий сложной конфигурации
• Система статистической обработки результатов измерений, разработанная как для контроля в производственных условиях, так и для проведения экспериментальных работ
• Оперативная корректировка показаний прибора по одной или двум образцовым мерам твердости
• Программирование дополнительных калибровок с использованием не более чем двух контрольных образцов
• Программирование пользователем дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов
• Сигнализация выхода результата измерения за установленные пределы
• Гибкая организация памяти для записи результатов измерений
• Вычисление среднего значения с возможностью автоматического отброса результатов некорректно совершенных замеров
• Вычисление среднеквадратичного отклонения
• Вычисление максимума и минимума в серии замеров
• Демонстрация всех результатов замеров в серии

ТКМ-459С: конструкция и принцип работы датчика твердомера

Функционально датчик твердомера ТКМ-459М/ТКМ-459С состоит из корпуса и защитной насадки. Внутри корпуса расположен стальной стержень с алмазным наконечником, поджатый силовой пружиной, и концевой выключатель, дающий при замыкании команду на старт измерений резонансной частоты (несущей информацию о твердости изделия). Со стержнем соединены пьезопластины, служащие для возбуждения колебаний и приема колебаний стержня. Насадка служит для защиты стержня от перегрузки и касания стержня посторонним предметом или рукой пользователя во время проведения измерения. При измерении твердости в особо труднодоступных местах допустимо снятие защитной насадки.

Вместо защитной насадки может устанавливаться насадка типа «U-459». Для обеспечения оптимальных условий измерений на изделиях, в составе твердомеров могут использоваться дополнительные датчики с различными габаритами и номинальными (типовыми) нагрузками, при создании которой производится автоматический замер твердости. Нагрузка определяется номинальной жесткостью силовой пружины.

ТКМ-459С универсальный: технические характеристики твердомера
