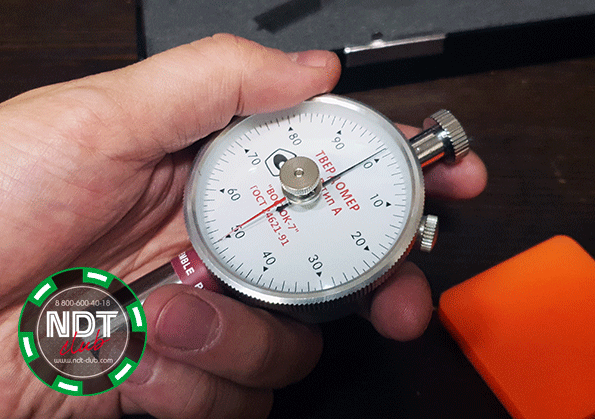

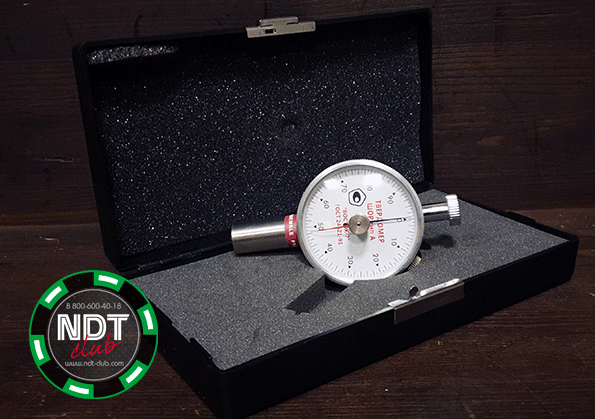

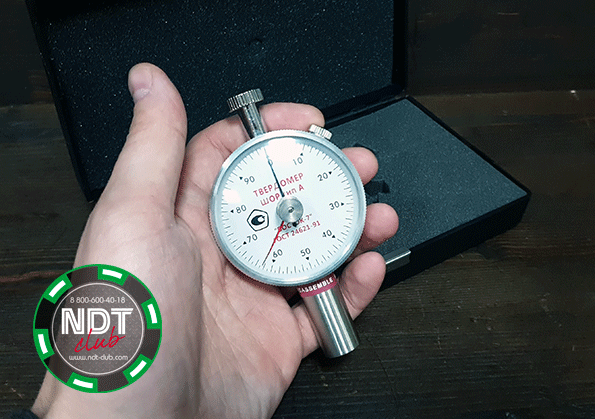

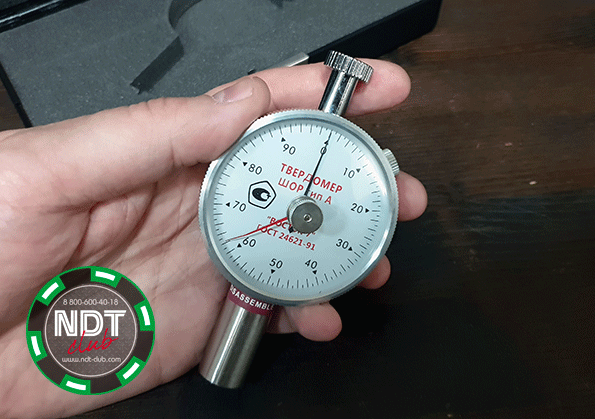

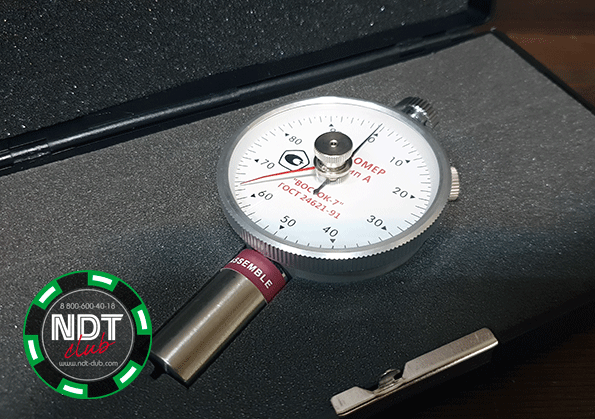

ТВР-А твердомер-дюрометр резины по ШОР-А

Твердомер-дюрометр является средствами измерений и предназначен для измерения твёрдости по Шору А резины в соответствии с ГОСТ 263-75 и мягких пластмасс в соответствии с ГОСТ 24621-2015 (ISO 868-2003), в т.ч. мягких полиуретанов: эластомера, ПВХ, силикона, продуктов из натурального каучука, неопрена, смолы, полиэстера, кожи, полиграфических валков и т.п. методом вдавливания. Является аналогом твердомера модели ТИР 2033. В Госреестре СИ РФ № 59928-15 / В реестре ОАО "РЖД" поставляется с поверкой. Прибор удобен для работы в ручном режиме, но для более достоверных результратов возможна поставка твердомера со штативом в комплектации ТВР-АМ. ТВР-АМ твердомер (дюрометр) Шора тип А с аналоговым индикатором - это механизированная модель, представляющая из себя механический штатив с установленным в нём дюрометром ТВР-А. Штатив может быть приобретён совместно с прибором, либо приобретён позднее при необходимости.

Дюрометры применяются для проведения контроля твёрдости образца без разрушения его структуры в лабораторных и цеховых условиях (особенно на предприятиях резино-технической промышленности) при контроле качества изделий: при входном контроле сырья и заготовок, а также при выходном контроле готовых резино-технических изделий как производителем, так и конечным потребителем изделия.

Описание средства измерений твердомерами ТВР-А /ТВР-АМ:

Принцип действия дюрометров основан на внедрении стального индентора в образец при полном контакте измерительной площадки (ножки прибора) с образцом. Перемещение индентора отсчитывается по шкале дюрометра. Чем выше твёрдость - тем меньше внедрение индентора в образец и выше значение твёрдости, чем меньше твёрдость - тем больше внедрение индентора в образец и ниже значение твёрдости.
В корпусе дюрометра расположен механизм измерения силы и деформации. В нижней части корпуса из опорной поверхности (ножки прибора) выступает индентор (стальной стержень). В верхней части корпуса расположена вершина, служащая для нажатия на дюрометр при контроле твёрдости вручную (модификация ТВР-А) и для присоединения дюрометра к штативу (модификация ТВР-АМ), который обеспечивает равномерное механическое нагружение в процессе контроля материалов.
При нажатии на вершину дюрометра, установленного на испытуемую поверхность, индентор перемещается внутрь корпуса дюрометра и передаёт усилие сопротивления материала через рейку к зубчатой передаче стрелки-индикатора, которая поворачивается на определённый угол, выражаемый по шкале единицами Шора (метод вдавливания).
Разделение приборов для контроля по Шору в зависимости от способа приложения нагрузки на 2 категории в соответствии с российскими ГОСТ:

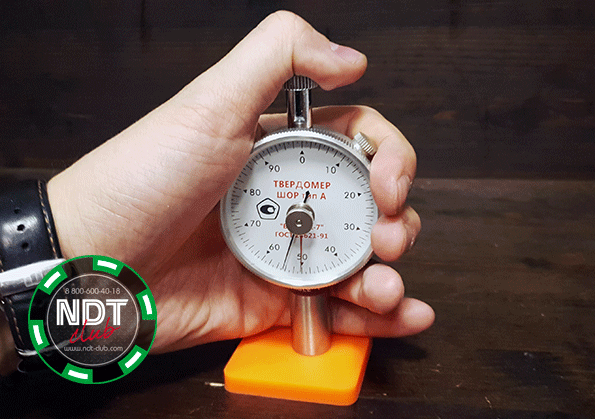

1. ПЕРЕНОСНЫЕ (ручные) твердомеры ТВР-А – нагружение производиться рукой на корпус прибора. Плюсы: быстрый контроль в любом пространственном положении в стационарных (цех, лаборатория и пр.) и в "полевых" условия на выезде. Минусы: точность измерения сильно зависит от навыков оператора, потому как колебание руки с прибором в процессе замера ощутимо влияет на точность измерения. Рекомендация – использовать полученные результаты измерений в качестве “первичных” показаний твёрдости.
2. СТАЦИОНАРНЫЕ (механические) твердомеры ТВР-АМ – нагружение в штативе производится механическим способом с использованием нормированных грузов-гирь. Плюсы: высокая точность и повторяемость измерений, погрешности приложения нагрузки вручную исключены. Минусы: невысокая производительность измерений в интервале времени по сравнению с ручными твердомерами; контроль только в стационарных условиях цеха или лаборатории. Рекомендация – использовать полученные результаты измерений в качестве “окончательных” показаний твёрдости.
Твердомеры производства Восток-7 универсальны тем, что твердомер ручного типа можно закрепить в инструментальном штативе, преобразовав его в твердомер механического типа. Штатив можно приобрести позднее, если точность и повторяемость результатов измерения рукой не удовлетворяют Вашим требованиям к точности измерений.

ТВР-А: особенности дюрометра-дюрометра

• Оснащён дополнительной буксируемой стрелкой-фиксатором для измерения эластичности (обратной деформации) полимеров и для фиксации измеренного значения при мгновенных замерах.

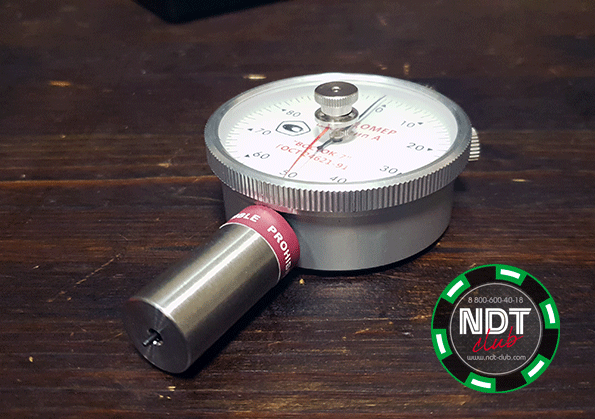

• Корпус с удлинённой гильзой позволяет измерять твёрдость изделий с повышенной точностью, недоступной для твердомеров с короткой гильзой или вовсе без неё.
• Результат измерения сохраняется на циферблате до сброса в нулевое положение.

Все работы по юстировке, настройке и калибровке твердомеров (дюрометров) по шкалам Шора тип A, B, С, D, D0, 0, A0, E и L, L/c производятся с применением дорогостоящего и единственного в России (на конец 2024 г.) контрольного устройства (калибратора) немецкого производителя Bareiss. Использование лучшего контрольного оборудования гарантирует клиентам самое высокое качество и минимальную погрешность средств измерения твёрдости резин и пластмасс.

ТВР-А: технические характеристики твердомера дюрометра
