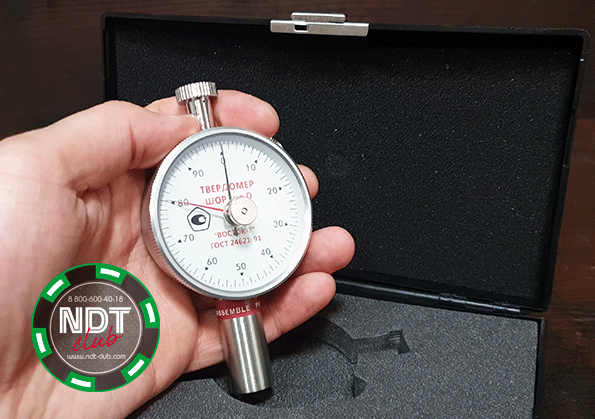

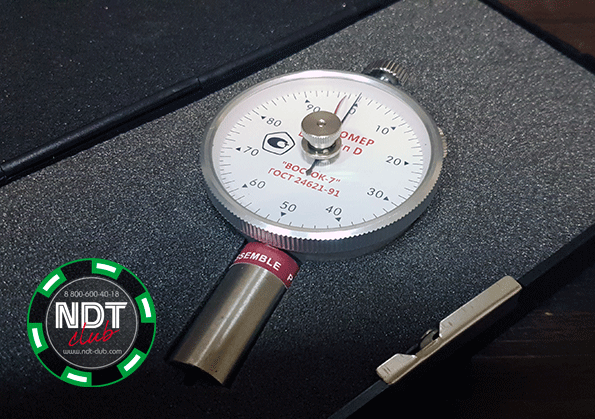

Твердомер (дюрометр) ТВР-D предназначен для измерения твёрдости по Шору D пластмасс и эбонита в соответствии в ГОСТ 24621-91 (ISO 868-85), ГОСТ Р ИСО 7619-1-2009 в т.ч. твёрдых полиуретанов: резины, плексигласа, полистирола, термопласта, полиграфических валков, пластин из винилацетата целлюлозы и т.п. в соответствии со стандартами DIN EN ISO 868, DIN 53505, ASTM D 2240, ISO 7619, NFT 51-174, BS903 Part. A 26.
В Госреестре СИ РФ № 59928-15
В реестре ОАО "РЖД"
ТВР-D ТВЕРДОМЕР РЕЗИНЫ И ПЛАСТИКА БАЗОВЫЙ КОМПЛЕКТ
|
|
Блок твердомера ТВР-D |
|

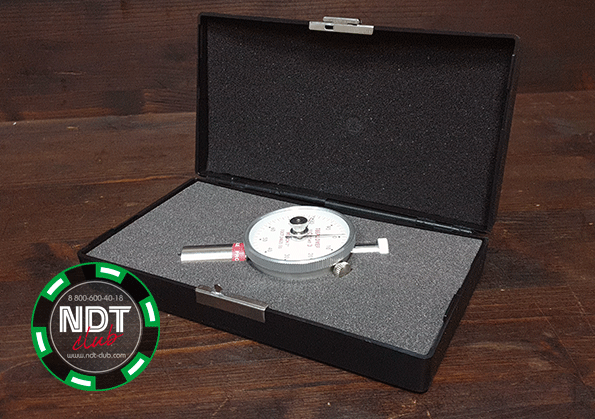

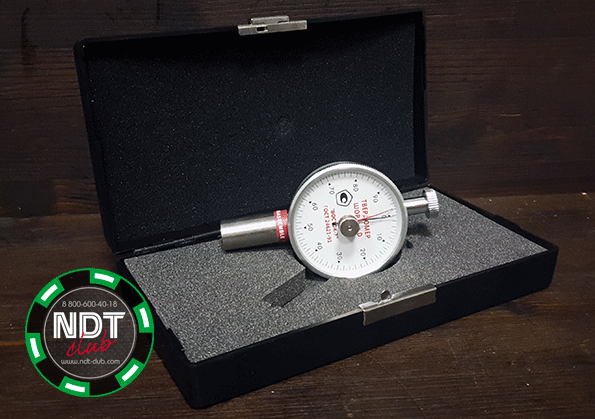

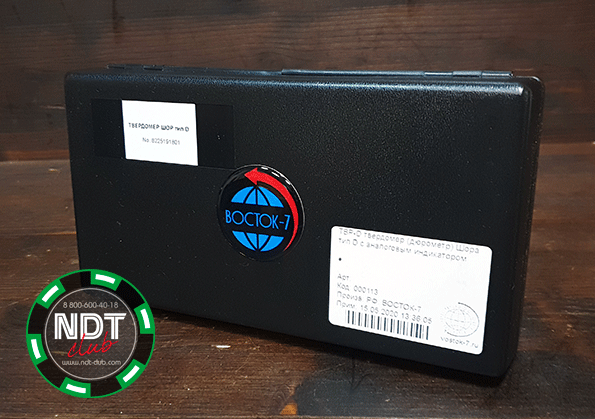

Упаковочный футляр |
|
Паспорт |
|
Поверка |
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ДЛЯ ТВЕРДОМЕРА РЕЗИНЫ ТВР-D:
КОМПЛЕКТАЦИЯ СО ШТАТИВОМ ТВР-DM
• Прибор не требует специального обслуживания и прост в применении

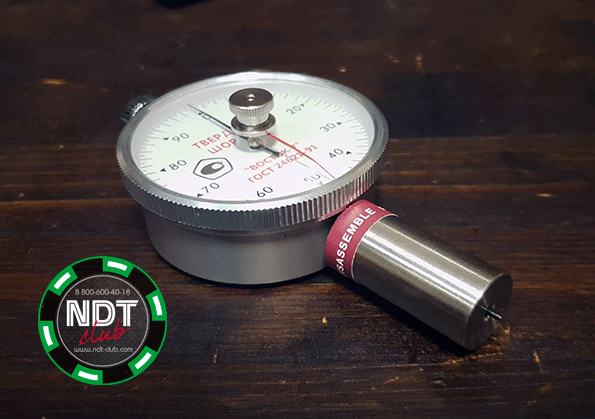

• Удлиненная гильза корпуса обеспечивает повышенную точность измерений

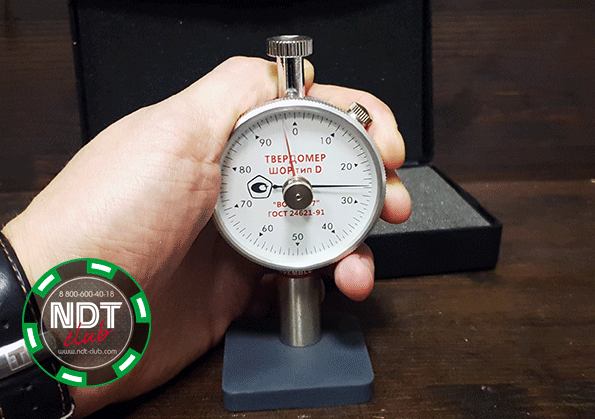

• Две стрелки – черная стрелка показывает текущее значение, красная стрелка-фиксатор устанавливается на максимальное измеренное значение твердости и позволяет считать результат после снятия прибора с испытуемого объекта
|
МОДИФИКАЦИИ ТВР-А, ТВР-D |
|
|
Диапазон показаний при цене деления шкалы равной 1 (типы А и D) |
0 … 100 |
|
Рабочий диапазон для измерения твёрдости по шкале Шора тип А (модель ТВР-А) |
10 … 90 HA |
|
Рабочий диапазон для измерения твёрдости по шкале Шора тип D (модель ТВР-D) |
20 … 90 HD |
|
Погрешность, не более (шкалы А и D) |
±1 |
|
Диапазон температур, °С: · Рабочий диапазон при эксплуатации · При транспортировке и хранении |
+21 °С…+25 °С -20 °С…+45 °С |
|
Относительная влажность воздуха |
30 %…80 % |
|
Толщина контролируемого изделия, не менее: |
6 мм |
|
Минимальное расстояние между: · Соседними точками измерений (отпечатками) · Соседними точками измерений для пористых материалов · Центром точки измерения и краем поверхности изделия |
6 мм 15 мм 12 мм |
|
Диаметр опорной поверхности твердомера |
16 мм |
|
Минимально необходимый диаметр подготовленной поверхности для проведения измерений |
10 мм |
|
Ресурс индентора – закалённого стального стержня Ø1,25 мм (минимальное кол-во измерений) |
100.000 |
|
Вылет индентора от опорной поверхности прибора при нулевом показании |
2,5±0,01 мм |
|
Усилие нагружения: · Твердомер тип А · Твердомер тип D |
9,8 Н 50 Н |
|
Предварительная и предельная нагрузки · Твердомер тип А · Твердомер тип D |
0,55 N … 8,064 N 0 … 44,5 N |
|
Масса твердомера · В корпусе компакт · В корпусе универсал |
0,13 кг 0,19 кг |
|
Габаритные размеры твердомера (В*Ш*Г) |
109*60*26 мм |
|
Масса упаковочного футляра с твердомером |
0,3 кг |
|
Габаритные размеры упаковочного футляра (В*Ш*Г) |
41*150*114 мм |
|
МОДИФИКАЦИИ ТВР-АМ, ТВР-DМ |
|
|
Толщина/высота контролируемого изделия, не более: |
60 мм |
|
Диаметр предметного столика для размещения контролируемого изделия: |
Ø 100 мм |
|
Усилие нагружения груза-гири: · Штативы для твердомеров ТВР-А · Штативы для твердомеров ТВР-D |
9,8 Н 50 Н |
|
Масса штатива в сборе без твердомера: · Штатив для твердомеров ТВР-А · Штатив для твердомеров ТВР-D |
4,5 кг 8,5 кг |
|
Габаритные размеры (В*Ш*Г): |
220х120х160 |
|
МОДИФИКАЦИИ ТВР-А, ТВР-D, ТВР-АМ, ТВР-DМ |
|
|
Гарантийный срок эксплуатации твердомера (дюрометра) |
1 год |
|
Ресурс (наработка) твердомера, не менее |
7 лет |
