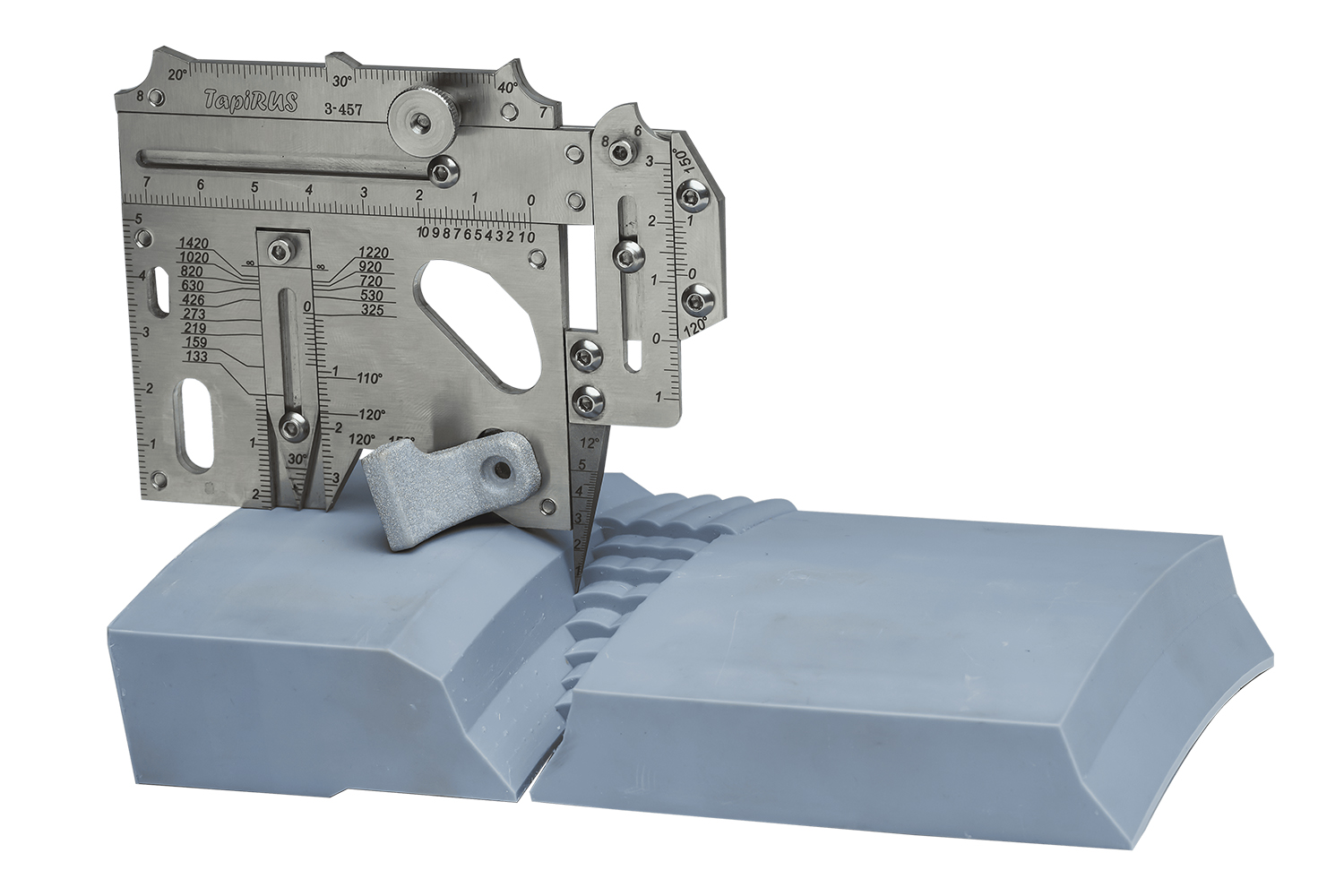

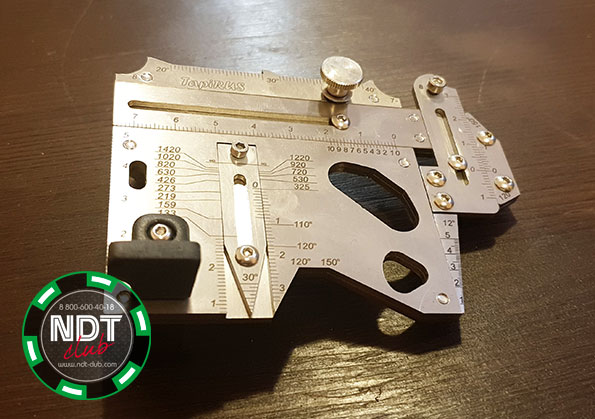

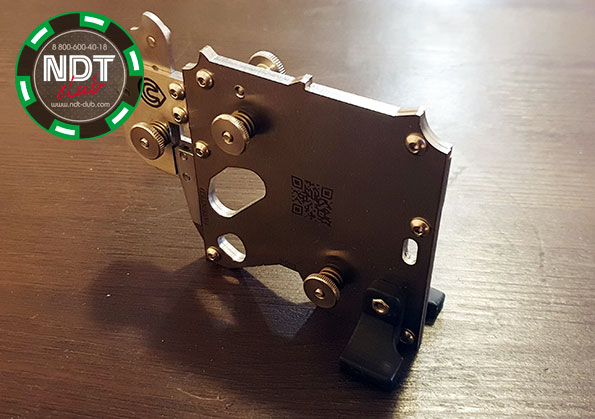

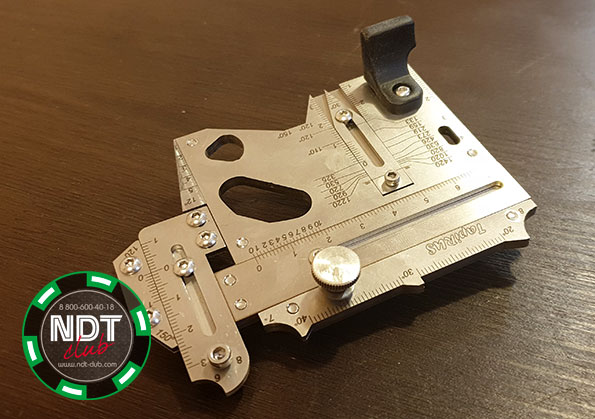

УШС НК TapiRus шаблон специально разработан для замены многочисленных шаблонов и приспособлений, используемых при визуальном и измерительном контроле качества сварных соединений специалистами НК. Позволяет определять большинство геометрических параметров сварных соединений и поверхностных дефектов: ширина и выпуклость шва, глубина подреза, величина смещения кромок, катет углового шва, угол скоса и зазор и др. Оснащен опорами, позволяющими однозначно позиционировать шаблон на криволинейной поверхности. Для проведения измерений с погрешностью 0,1 мм на поверхность УШС НК TapiRUS нанесены шкалы с нониусом. Содержит ряд калибров для оценки плавности перехода от наплавленного к основному металлу, величины катетов, радиусов и углов разделки кромок. Снабжен щупом со сменной измерительной иглой для определения величины зазоров и высот/впадин.
Средство измерений внесено в ГРСИ. Утвержден в качестве средства измерения геометрических параметров сварных соединений и поверхностных дефектов при проведении ВИК, поставляется с поверкой.

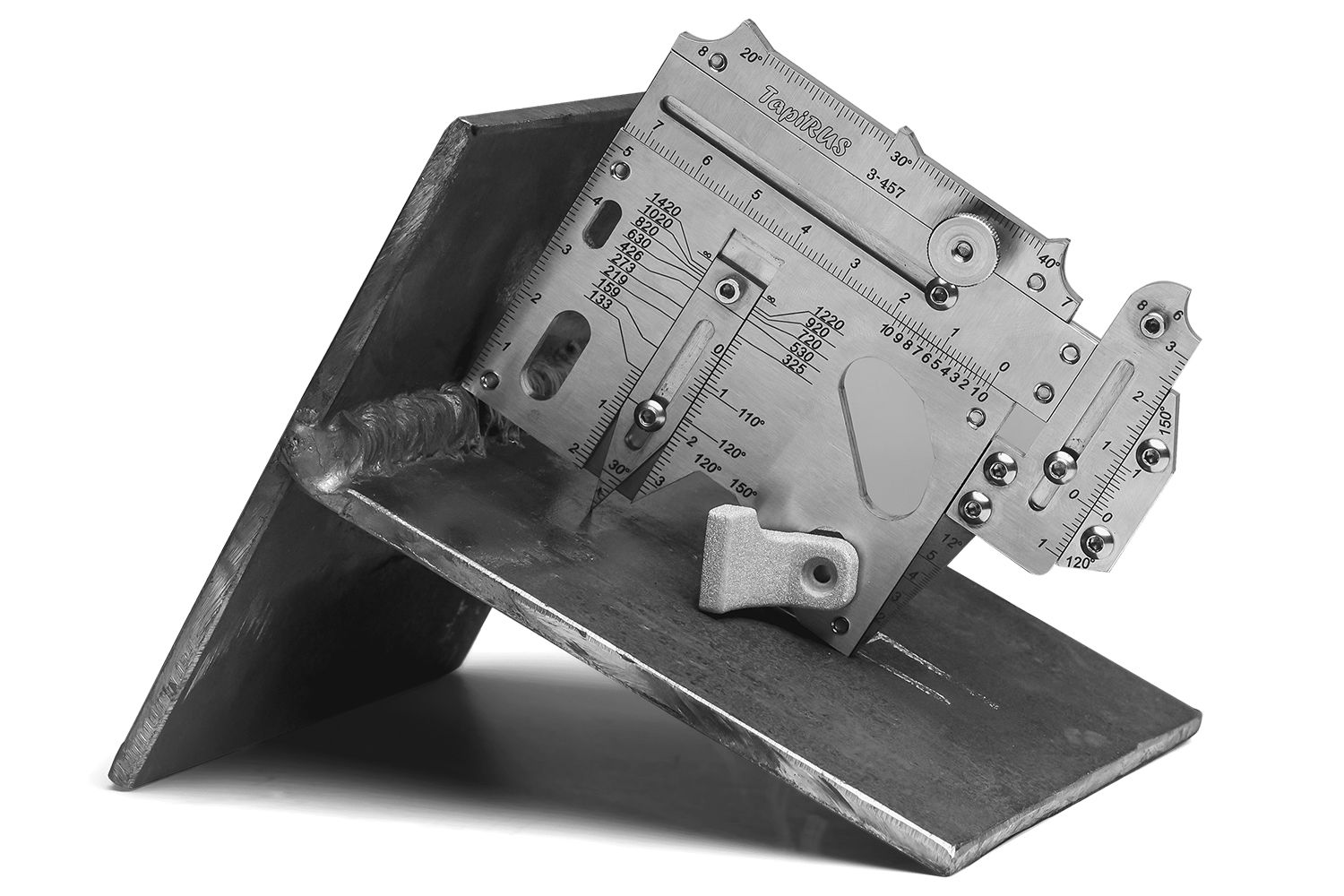

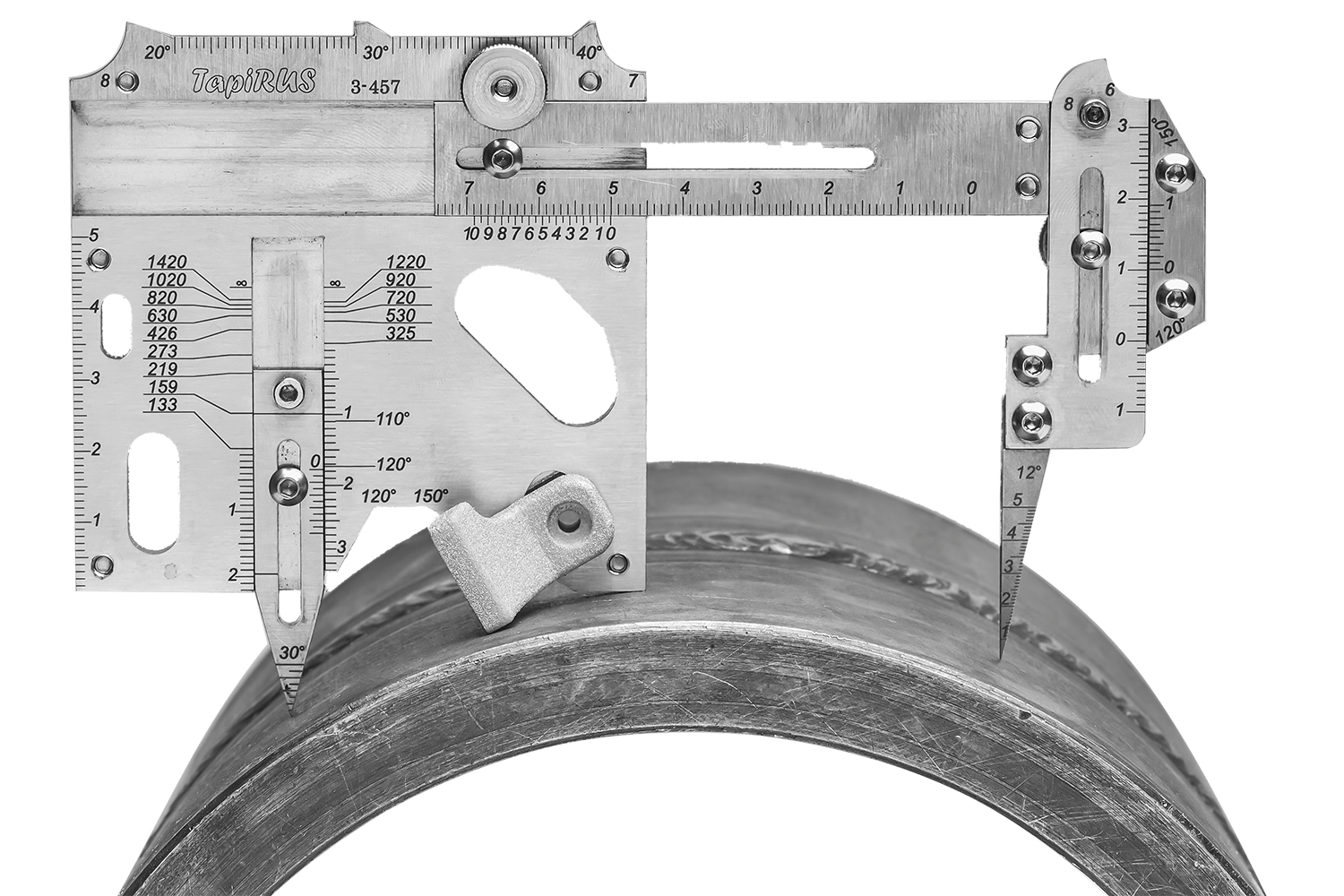

Точное позиционирование по нормали к поверхности объекта контроля и стабильность положения при выполнении измерений в том числе на криволинейных поверхностях
Выполнение измерений более 40 параметров сварных соединений (замена многочисленных шаблонов и приспособлений)
Измерение большинства геометрических параметров сварных соединений и поверхностных дефектов
Наличие калибров для оценки плавности перехода от наплавленного к основному металлу, величины катетов, радиусов и углов разделки кромок
Снабжён щупом со сменной измерительной иглой для определения величины зазоров и высот/впадин
Погрешность измерения по шкалам шаблона не превышает 0,1 мм
Для удобства работы и расширенных возможности для измерений и вычислений можно воспользоваться программой - Онлайн-калькулятор
Тапирус/TapiRUS универсальный измерительный шаблон полная комплектация |
|
УШС "Тапирус" с калибровкой |
|
Ключ для установки элементов шаблона |
|

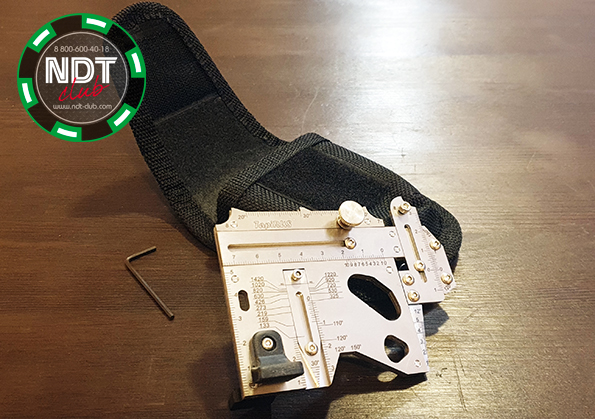

Чехол для шаблона |
|

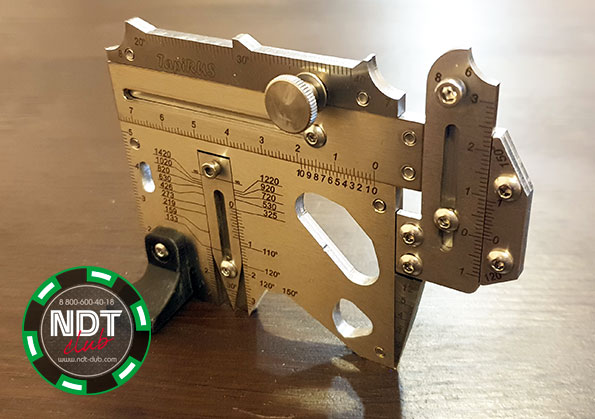

Опоры для позиционирования шаблона |
|
Пособие |
|
Измеряемый параметр |
Шкала |
Диапазон, мм |
Погрешность, мм |
|
Глубина, мм |
H |
0…20 |
± 0,1 (в диапазоне от 0 до 10 мм вкл.), ± 0,5 (в диапазоне свыше 10 до 20 мм) |
|
Высота, мм |
H |
0…6 |
± 0,1 |
|
Ширина, мм |
W |
0…55 |
± 0,1 (в диапазоне от 0 до 10 мм вкл.), ± 0,5 (в диапазоне свыше 10 до 55 мм) |
|
Зазор, мм |
B C |
0…4 1…5 |
± 0,25 ± 0,05 |
|
Притупление, мм |
F, G |
0…25 |
± 0,5 |
|
Габаритные размеры, мм, не более · без опор · с опорами |
120 х 87 х 22 120 х 87 х 45 |
|
|
|
Средняя наработка на отказ, циклов, не менее |
55 000 |
||
|
Масса, кг, не более |
0,22 |
||
|
Средний срок службы, не менее |
1 год |
