Шаблон предназначен для контроля размеров стыков полиэтиленовых газопроводов - определения размеров валиков грата. Шаблон применяют при строительстве новых и реконструкции изношенных газопроводов из полимерных материалов в соответствии с требованиями СП 42-103-2003 - «Проектирование и строительство газопроводов из полиэтиленовых труб и реконструкция изношенных газопроводов».

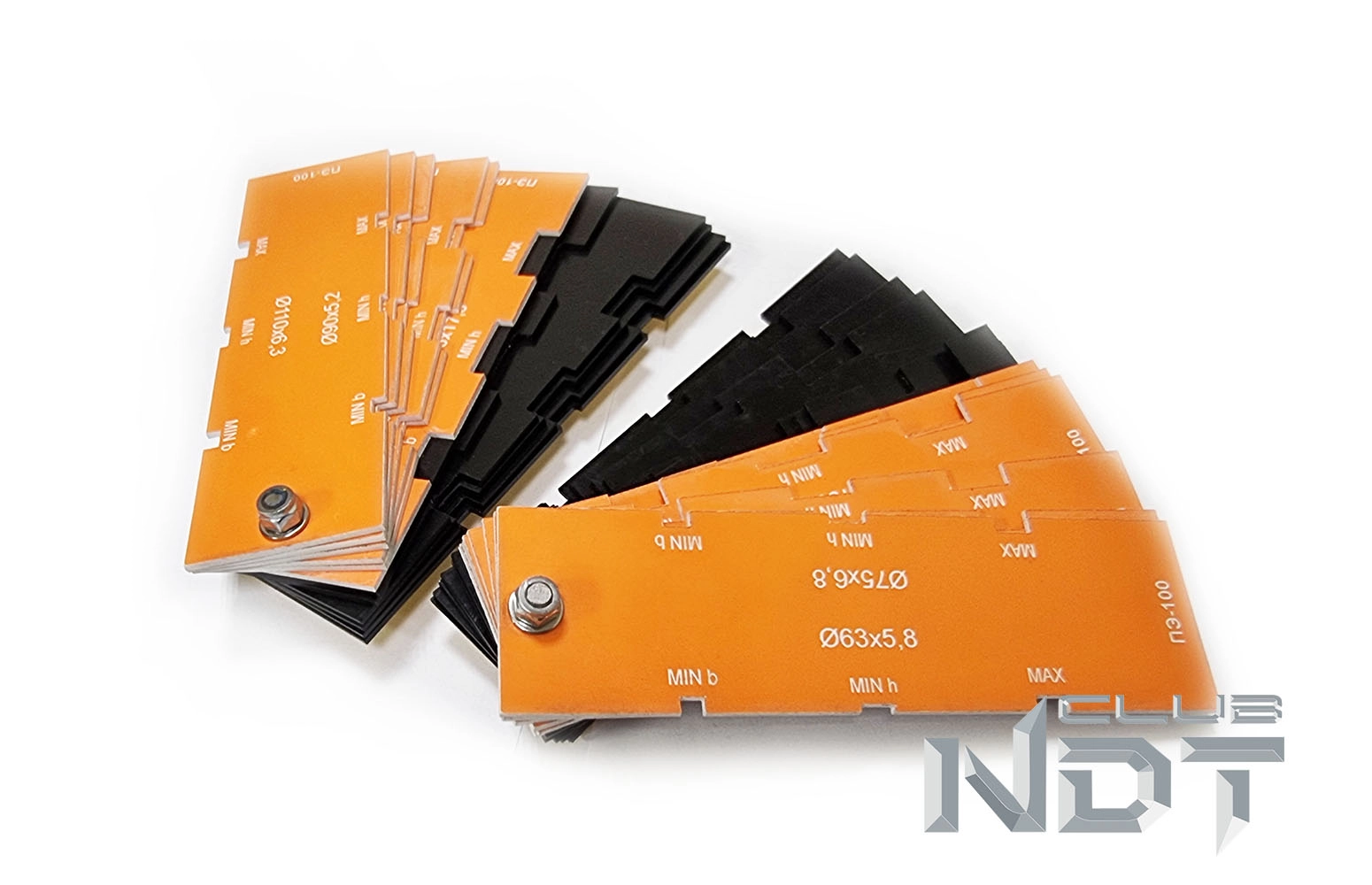

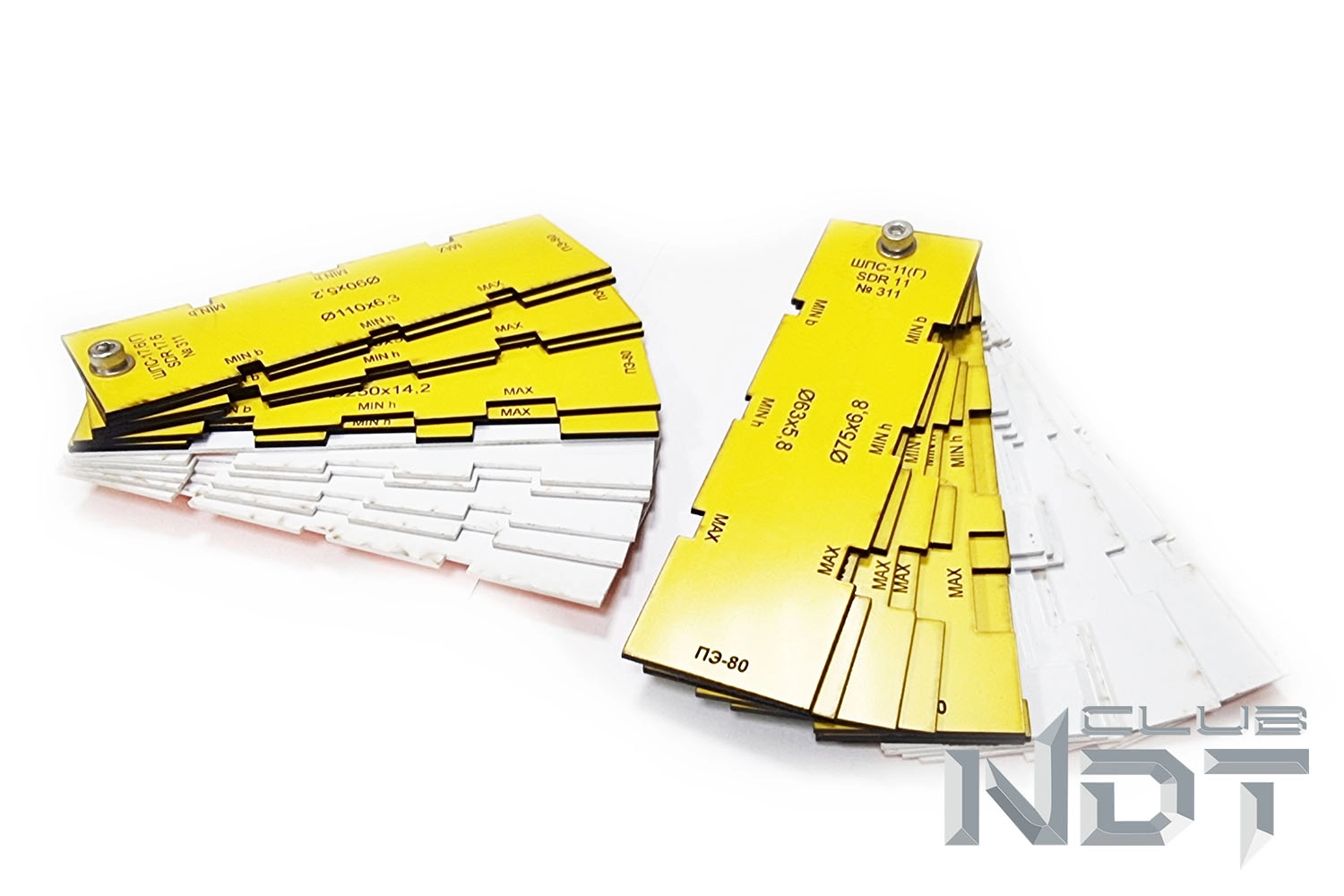

В комплекте два набора пластин, каждый для полиэтилена ПЭ-80 и ПЭ-100:
Каждая пластина имеет несколько пар пазов, соответствующих минимальным и максимальным размерам грата сварного шва полиэтиленовых трубопроводов. Размеры пазов зависят от размера и толщины стенки трубы.
Измерения геометрических размеров сварных соединений, выполненных сваркой нагретым инструментом, проводят как минимум в двух взаимопротивоположных зонах по периметру шва.
Высота и ширина грата стыков должны быть не меньше «min b», «min h» и не больше «MAX» размеров пазов для определенного диаметра и толщины стенки.
Паз «min b» предназначен для сравнения с минимальной шириной грата, паз «min h» предназначен для сравнения с минимальной высотой грата, паз «MAX» предназначен для сравнения с максимальными допустимыми параметрами грата (ширина и высота).
Контроль размеров производится в следующей последовательности:
- из набора пластин шаблона выбирается пластина с соответствующими контролируемому стыку параметрами: диаметр и толщина стенки свариваемых труб;
- рабочая поверхность с пазами «min b», «min h» и «MAX» прикладывается к образующей трубы над контролируемым стыком;
- производится контроль габаритов грата стыка:
- если ширина валика стыка меньше ширины паза «min b», или если высота валика стыка меньше высоты паза «min h», или если ширина и/или высота валика стыка больше габаритов паза «MAX» - стык считается не годным и подлежит вырезке;
- если ширина валика стыка больше ширины паза «min b», высота валика стыка больше высоты паза «min h», ширина и высота валика стыка меньше габаритов паза «MAX», то стык считается годным.
