Комплекс Визио предназначен для автоматизированного визуального и измерительного контроля (АВИК) кольцевых сварных соединений труб диаметром от 325 до 1420 мм.
Визио может использоваться как в составе комплекса цифровой радиографии Транскан, так и как самостоятельный прибор. Основное назначение комплекса – получение, обработка и архивирование цифровых профилей, характеризующих форму и размеры сварных соединений.

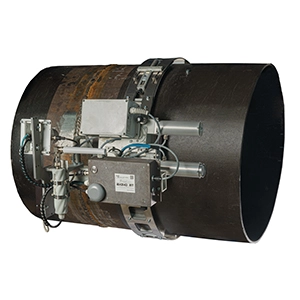

Комплекс представляет собой лазерный триангуляционный 2D сканер, устанавливаемый на каретку, которая по заданной программе передвигается вдоль кольцевого сварного шва по направляющему поясу. При этом результаты контроля сварного соединения передаются на ПК оператора-дефектоскописта в режиме реального времени при наличии беспроводной связи между кареткой и ПК.
Контроль производится как при неподвижном положении модуля, так и в движении. Каретка с Визио перемещается от одной позиции к другой, проходя все сварное соединение.
Преимущества комплекса Визио:
- время сканирования 10 минут для Ду1420, включая установку на стык;
- непрерывное сканирование с шагом 1 мм, запись полного объема данных по всему шву;
- построение 3D модели шва и вращение под разными углами полученного 3D изображения;
- автоматическая установка маркеров по превышению/уменьшению высоты шва выше/ниже заданных параметров (выделение разными цветами), а также по ширине шва и по смещению кромок;
- камера (фото, опционально) для параллельной съемки отдельных участков шва с перекрытиями и установка привязки к 3D скану (сопоставление данных с лазера и камеры);
- лазерный луч датчика не боится яркого солнечного света.
Характеристики
| Диапазон рабочих температур |
От -40 до+40 °C |
| Степень пыле и влагозащиты детектора |
IP 67 |
| Тип лазерного сканера |
Лазерный триангуляционный 2D сканер |
| Ширина лазерного сканирования |
110 мм |
| Скорость перемещения каретки |
1-1,5 м/мин |
При покупке отдельно от Транскана:

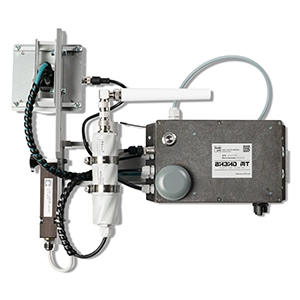

- модуль ВИЗИО с предустановленным лазерным датчиком и фотокамерой
- каретка перемещения модуля ВИЗИО
- бандаж (направляющий пояс) для установки каретки модуля ВИЗИО,
- шторки для защиты лазера от бликов
- зарядное устройство для аккумуляторов
- аккумуляторы -2 шт.
- ноутбук с предустановленным ПО Дисофт, манипулятор мышь
- транспортировочный кейс
При покупке с Трансканом:
- модуль ВИЗИО с предустановленным лазерным датчиком и фотокамерой
- шторки для защиты лазера от бликов
- носитель (флэш-накопитель) с ПО Дисофт
- транспортировочный кейс
NDT-CLUB: Грамотная техническая консультация, подбор комплектации, демонстрация оборудования в офисе компании, выездные демонстрации, быстрая поставка и отгрузка со склада в Москве и доставка по городам РФ!
