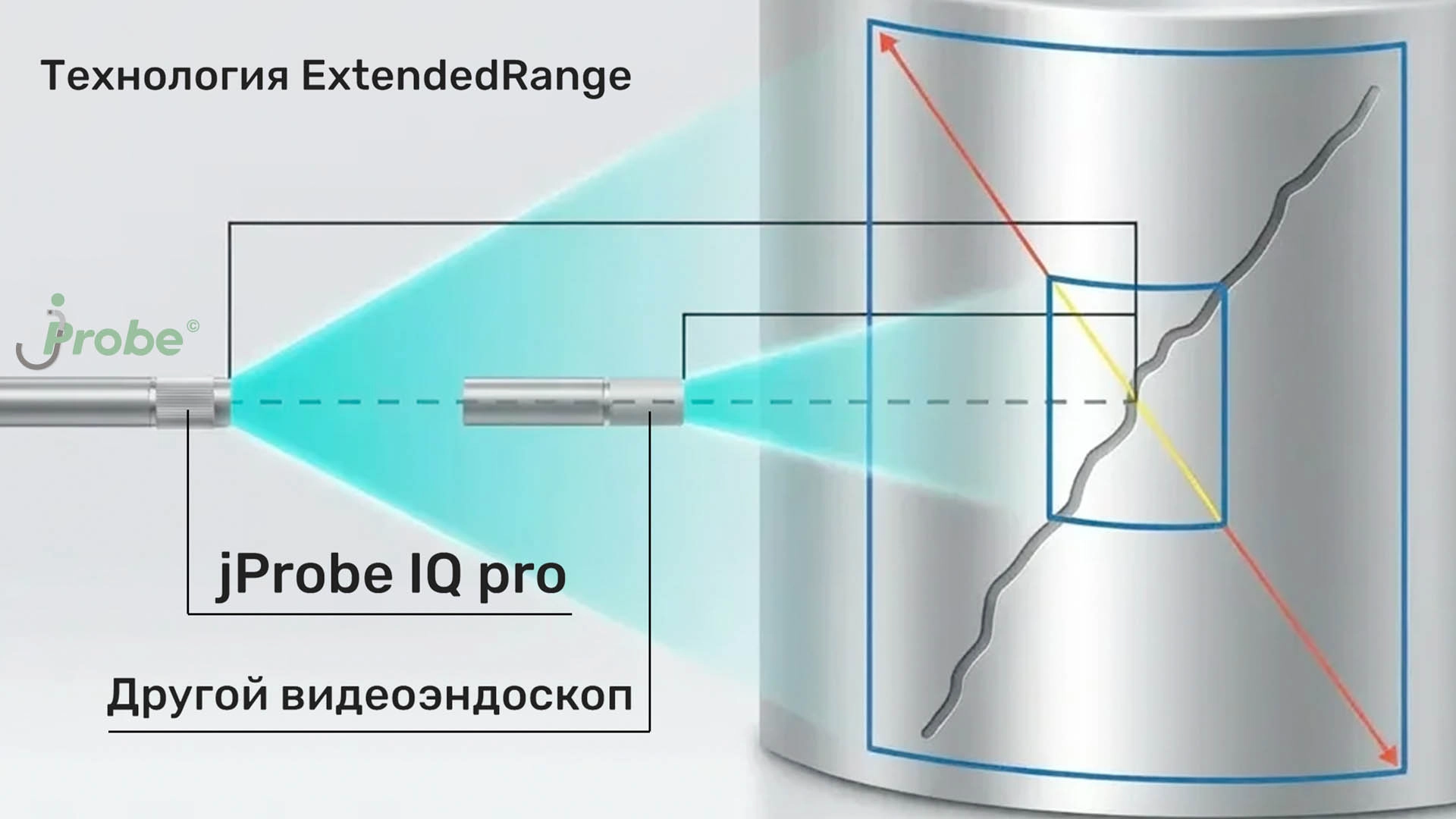

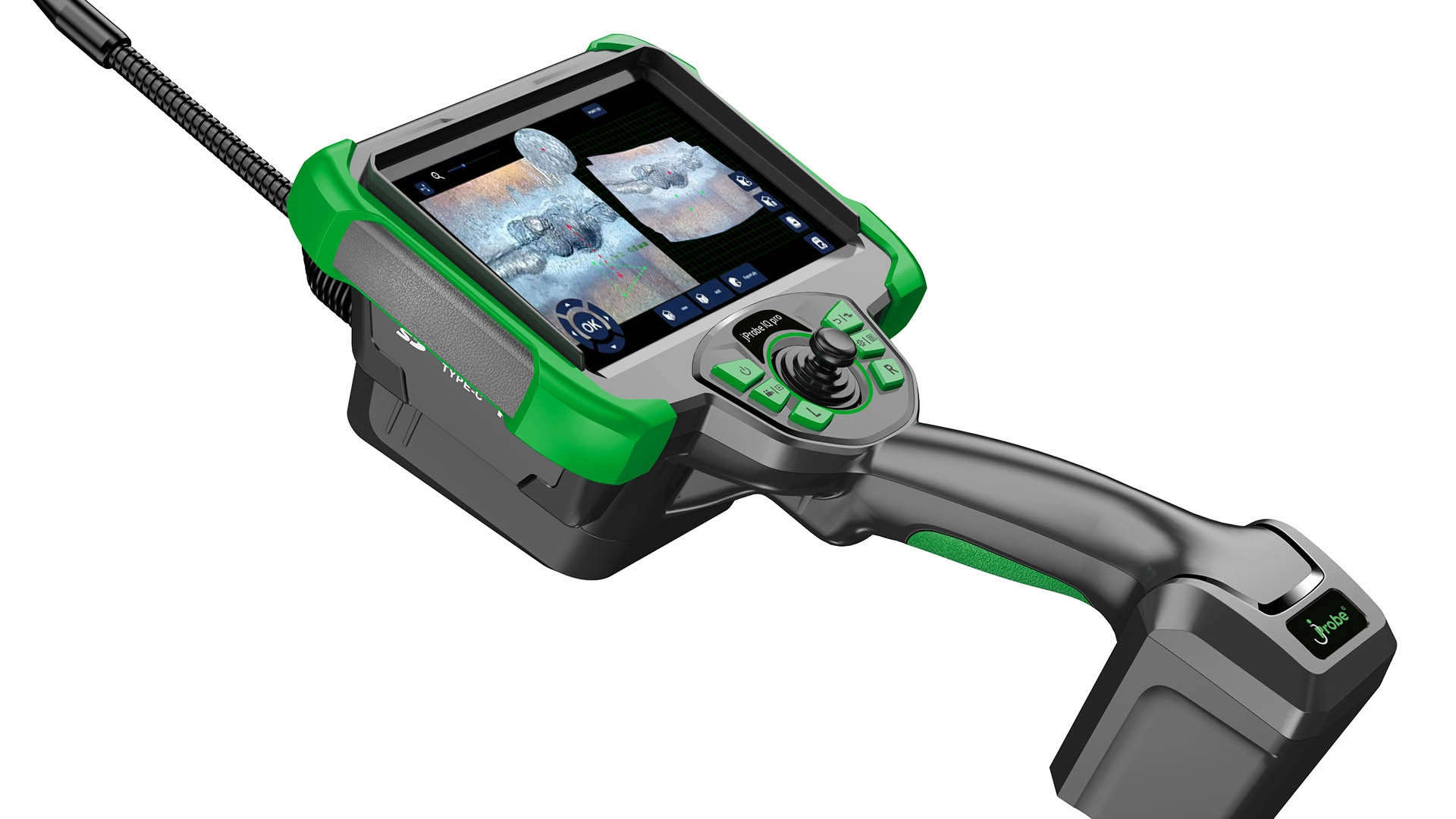

jProbe IQ pro представляет собой промышленный управляемый видеоэндоскоп с функционалом стереоскопических измерений сверхвысокой точности и технологией 3D моделирования в расширенном диапазоне (технология ExtendedRange). jProbe IQ pro обладает моноблочной конструкцией и состоит из базового блока и широкой линейки сменных зондов различных длин, диаметров, оптических характеристик и функционала.
jProbe IQ pro сочетает в себе передовую компонентную базу и инновационные патентованные технологии, включая оптические элементы, прецизионную механику, электронику и современные цифровые алгоритмы. jProbe IQ pro используется для обнаружения и оценки геометрических параметров дефектов или объектов внутри изделий сложной техники или оборудования промышленного производства, которые невозможно обнаружить невооруженным глазом.
Базовый блок
|
Форм-фактор
|
Моноблок |
|
Макс. габариты базового блока
|
≈ 360×200×130 мм
|
|
Масса
|
Базовый блок ≈ 870 г
Блок сменного зонда ≈ 620 г Аккумуляторная батарея ≈ 330 г |
| Дисплей | 7″ (177 мм) IPS LCD 1920×1200 промышленный сенсорный, антибликовый, технология Full-color (реалистичная цветопередача при минимальной инверсии цветов), технология Full-view (максимальный угол обзора), регулировка интенсивности светодиодной подсветки дисплея (100 уровней) |
| Регулировка яркости подсветки дисплея | Плавная многоступенчатая (100 уровней) |
| Крепление | Разъем ¼’’ для штатива×2 |
| Питание | Сеть переменного тока / сменный аккумуляторный блок Li-Ion типа 18650×4 (3400 мАч, 10А, заряд по Type-C, до 4 часов автономной работы) |
| Автовыключение | Дисплей: 30 / 60 / 90 / 120 мин Устройство: 30 / 60 / 90 / 120 мин Отключаемое |
| Крепление аккумуляторной батареи | Быстросъемное герметичное с технологией FastChange |
| Потребление | 57.12 Вт-ч |
| Управление функционалом | Сенсорный интерфейс (пальцы / стилус), горячие клавиши, джойстик, мини-джойстик, USB мышь (при необходимости) |
| Время автономной работы | ≈ 4 ч |
| Встроенная память | 128 ГБ |
| Запись на внешний носитель | Накопитель данных USB до 256 ГБ |
| Измерения | 3D стереоскопические с моделированием в расширенном диапазоне при помощи встроенного интерфейса видеоэндоскопа Технология Extended range -расширенный диапазон измерений |
| 3D измерение в реальном времени | Дистанция между объективом головки зонда и центральной точкой границы измерения |
| Индикация дистанции измерения | Цветовая индикация значения дистанции между объективом головки зонда и центральной точкой границы измерения и границы эффективной области измерения: Зеленый – низкая погрешность Желтый – средняя погрешность Красный – высокая погрешность |
| Индикация области измерения | Отображение границы полезной области измерения поверх изображения реального времени (отключаемое) |
| Виды производимых 3D стерео измерений | Точка-точка, точка-перпендикуляр, точка-плоскость (глубина / высота), ломаная линия, площадь многоугольника, двугранный угол, угол между прямыми, профиль глубин поперечного сечения, профиль глубин области, отсутствующая площадь (износ), радиус |
| Способы позиционирования измерительных перекрестий | Сенсорный дисплей / виртуальный джойстик / мини-джойстик / мышь Интерактивная лупа и тумблер цифрового увеличения для точного позиционирования |
| Учет кривизны измеряемой поверхности | Отображение значения дистанции между объективом головки зонда и измерительным перекрестием, оценка правильности установки измерительных перекрестий на трехмерной модели |
| Трехмерная визуализация (моделирование) | Произвольное вращение трехмерной модели измеряемого изображения, просмотр трехмерной модели в виде облака точек / в реалистичном виде, алгоритмы повышения качества трехмерной модели (отключаемые) |
| Вычислительные возможности | Интервал построения трехмерной модели ≈3 сек |
| Наличие в государственном реестре средств измерений | Ориентировочный период внесения: апрель 2026 года |
| Конструкция подсветки | Встроенный светодиод в блоке зонда с передачей света в головку зонда по оптоволоконному каналу |
| Регулировка подсветки | Автоматическая / плавная ручная (100 уровней) Алгоритм компенсации бликования поверхности осматриваемого объекта |
| Скачивание данных | Type-C, внешний накопитель данных USB |
| Интерфейсы | Type-C×3, USB×2, mini-HDMI, Jack 3.5 |
| Вывод изображения на внешние устройства | Mini-HDMI (монитор или ТВ), Wi-Fi (Android / iOS) |
| Запись фото | JPG, PNG, BMP 1280×720 запись фото во время записи видео, полноэкранный просмотр фото после записи (1 сек) |
| Запись видео | MP4, AVI 1280×720 |
| Частота кадров изображения реального времени | 30 к/с 60 к/с (для зондов 60FPS) |
| Индикация на дисплее | Дата и время, режим артикуляции, скорость артикуляции, дисплей артикуляции, режим цветопередачи, состояние кадра, режим баланса белого, состояние внутренней / внешней памяти, состояние и уровень заряда аккумуляторной батареи, директория записи файлов по умолчанию, факт записи фото и видео, миниатюра изображения второй видеокамеры (с переключением), миниатюра последнего записанного фото или видео (с возможностью перехода к полноэкранному просмотру), граница полезной области измерения (отключаемая), уровень интенсивности светодиодной подсветки в головке зонда, кратность цифрового увеличения |
| Регулировка изображения | Яркость, контрастность, оттенок, насыщенность, резкость, гамма, предустановленные режимы цветопередачи (ближний / средний / дальний / пользовательский), выбор соотношения сторон кадра (1:1 / 4:3 / 16:9), регулировка экспозиции (в диапазоне 50 - 10000), автоматический / ручной баланс белого |
| Обработка изображения | Бесконечное цифровое увеличение, вращение и зеркальное отображение, режим динамической цветовой инверсии (негатив), стоп-кадр |
| Примитивные измерения | Измерительная сетка (3 размера ячейки), сравнительные измерения (по известному размеру) |
| Аннотации | Добавление произвольных линий, добавление произвольных стрелок, добавление произвольного текстового комментария, добавление эмодзи, настройки цвета и кегля текстовых комментариев, цвета и толщины линий и стрелок, добавление аудио к записываемому видео (при подключении аудиогарнитуры), статусная строка, водяной знак, временная метка, предустановленные аннотации |
| Генерация отчетов | В формате pdf с выбором изображений, добавлением заголовков и комментариев с русскоязычной раскладкой клавиатуры |
| Операционная система | Многозадачная реального времени |
| Просмотр записанных изображений | Пролистывание в полноэкранном режиме предыдущее / следующее, 3D измерение, сравнительные измерения, внесение аннотаций, бесконечное цифровое увеличение, воспроизведение видео с паузой и промоткой |
| Файл-менеджер | Работа с файловой структурой встроенной памяти и внешнего накопителя данных, просмотр миниатюр изображений / папок (15 на дисплее) с прокруткой, удаление файлов и папок (в т.ч. массовое удаление), создание папок, переименование файлов и папок, назначение папки для записи по умолчанию, форматирование внешнего накопителя данных |
| Язык интерфейса | Русский (доп. 10 иностранных языков) |
| Аппаратное программное обеспечение | С возможностью обновления по USB |
| Программное обеспечение | Захват видеоряда по цифровому интерфейсу | Сохранение стоп-кадров видеоряда в форматы JPEG, BMP, PCX, TGA, PNG, TIFF, GIF, JPEG2000 с предварительными настройками каждого формата в произвольный проект | Запись видеоряда в специализированный формат SRVid и стандартный контейнер AVI с последующим их воспроизведением в специализированном внутреннем проигрывателе с сохранением интересующего стоп-кадра в JPEG, BMP, PCX, TGA, PNG, TIFF, GIF, JPEG2000 | Ведение базы проектов с описательной частью каждого проекта | Поиск по описательной части проекта или изображения | Математические фильтры удаления шума, повышения чёткости изображения, выделения перепадов яркости, эквализация гистограммы |
| Температура работы | От -25 °C до +80 °C |
| Температура хранения | От -20 °C до +60 °C |
| Индикация температуры | Датчик в головке зонда с выводом значения на дисплей и сигнализацией перегрева (опционально) |
| Влажность | До 95% без конденсата |
| Степень защиты базового блока | IP57 |
| Материал корпуса | Алюминий, ударопрочный пластик с эластомерными бамперами |
| Хранение и транспортировка | Кейс с индивидуальным ложементом вмещает базовый блок, 2 сменных зонда, 2 аккумуляторные батареи и аксессуары Система безопасного хранения зондов типа «улитка», телескопическая рукоятка и встроенные колеса |
Сменные зонды
|
Тип зондов
|
Сменные цифровые
|
| Видеосенсор | CMOS / CMOS HR / CMOS FHD (КМОП) Ø 0.85 FL: 400×400 пкс Ø 1.0 FL: 400×400 пкс Ø 1.7: 400×400 пкс Ø 2.2 HR: 720×720 пкс Ø 2.8 HR: 720×720 пкс Ø 2.8 2 камеры: 400×400 пкс Ø 3.9 HR FL: 1280×720 пкс Ø 3.9 HR SV: 1280×720 пкс Ø 3.9 HR 2 камеры: П 1280×720, Б 1280×720 пкс Ø 3.9 HR FLTIP прямой: 1280×720 пкс Ø 3.9 HR FLTIP боковой: 1280×720 пкс Ø 6.0 FHD FL 60FPS: 1920×1080 пкс Ø 6.0 HR FLTIP прямой: 1280×720 пкс Ø 6.0 HR FLTIP боковой: 1280×720 пкс Ø 6.0 HR RT: 1280×720 пиксел Ø 6.0 HR 2 камеры: П 1280×720, Б 1280×720 пкс Ø 8.4 HR 2 камеры: П 1280×720, Б 1280×720 пкс Ø 8.4 HR RT: 1280×720 пиксел Ø 3.9 3D HR FL 3DM прямой: 1280×720×2 пкс Ø 3.9 3D HR FL 3DM боковой: 1280×720×2 пкс Ø 6.0 3D HR FL 3DM прямой: 1280×720×2 пкс Ø 6.0 3D HR FL 3DM боковой: 1280×720×2 пкс Ø 6.0 3D FHD FL 60FPS 3DM прямой: 1920×1080×2 пкс Ø 6.0 3D FHD FL 60FPS 3DM боковой: 1920×1080×2 пкс |
|
Частота кадров изображения реального времени
|
30 к/с 60 к/с (для зондов 60FPS) |
|
Устройство системы 3D измерений
|
Два видеомодуля сверхвысокой разрешающей способности, встроенные в головку зонда (стереопара) с технологией Extended range (расширенный диапазон измерений) |
|
Направление подсветки
|
Прямое / боковое
|
|
Конструкция подсветки
|
Встроенный светодиод в блоке зонда с передачей света в головку зонда по оптоволокнному каналу
|
|
Интенсивность подсветки
|
Ø 0.85 FL: 3 000 Люкс Ø 1.0 FL: 10 000 Люкс Ø 1.7: 2 000 Люкс Ø 2.2 HR: 8 000 Люкс Ø 2.8 HR: 8 000 Люкс Ø 2.8 2 камеры: П 6 000 Люкс, Б 6 000 Люкс Ø 3.9 HR FL: 50 000 Люкс Ø 3.9 HR SV: 40 000 Люкс Ø 3.9 HR 2 камеры: П 50 000 Люкс, Б 13 000 Люкс Ø 3.9 HR FLTIP пряммой: 15 000 Люкс Ø 3.9 HR FLTIP боковой: 3 500 Люкс Ø 6.0 FHD FL 60FPS: 80 000 Люкс Ø 6.0 HR FLTIP пряммой: 40 000 Люкс Ø 6.0 HR FLTIP боковой: 40 000 Люкс Ø 6.0 HR RT: 70 000 Люкс Ø 6.0 HR 2 камеры: П 30 000 Люкс, Б 30 000 Люкс Ø 8.4 HR 2 камеры: П 30 000 Люкс, Б 30 000 Люкс Ø 8.4 HR RT: 60 000 Люкс Ø 4.0 3DM П: 60 000 Люкс Ø 4.0 3DM Б: 30 000 Люкс Ø 6.0 3DM П: 100 000 Люкс Ø 6.0 3DM Б: 60 000 Люкс Ø 6.0 3D FHD FL 60FPS 3DM прямой: 100 000 Люкс Ø 6.0 3D FHD FL 60FPS 3DM боковой: 50 000 Люкс |
|
Жесткость зондов
|
Гибкие с переменной жесткостью
|
|
Стыковка зондов с блоком
|
Безопасная герметичная с технологией FastChange
|
|
Диаметры сменных зондов
|
0.85, 1.0, 1.7, 2.2, 2.8, 3.9, 6.0, 8.4 мм
|
|
Длина сменных зондов
|
1, 1.5, 2, 3, 5, 8, 10, 15, 20 м
|
|
Поле обзора
|
Ø 0.85 FL: 120° Ø 1.0 FL: 120° Ø 1.7: 120° Ø 2.2 HR: 120° Ø 2.8 HR: 120° Ø 2.8 2 камеры: П 120°, Б 120° Ø 3.9 HR FL: 110° Ø 3.9 HR SV: 90° Ø 3.9 HR 2 камеры: П 100°, Б 120° Ø 3.9 HR FLTIP прямой: 90°, 100°, 120° Ø 3.9 HR FLTIP боковой: 90°, 100°, 120° Ø 6.0 FHD FL 60FPS: 80° Ø 6.0 HR FLTIP прямой: 90°, 100°, 120° Ø 6.0 HR FLTIP боковой: 90°, 100°, 120° Ø 6.0 HR 2 камеры: П 100°, Б 100° Ø 8.4 HR 2 камеры: П 120°, Б 120° Ø 3.9 3DM П: 120° Ø 3.9 3DM Б: 110° Ø 6.0 3DM П: 120° Ø 6.0 3DM Б: 120° Ø 6.0 3D FHD FL 60FPS 3DM прямой: 120° Ø 6.0 3D FHD FL 60FPS 3DM боковой: 90° |
|
Направление обзора
|
Прямое / боковое
|
|
Глубина резкости
|
Ø 0.85 FL: 3 - 20 мм Ø 1.0 FL: 3 - 20 мм Ø 1.7: 3 - 20 мм Ø 2.2 HR: 3 - 50 мм Ø 2.8 HR: 3 - 50 мм Ø 2.8 2 камеры: П 3 - 50 мм, Б 3 - 50 м Ø 3.9 HR FL: 5 - 150 мм Ø 3.9 HR SV: 5 - 80 мм / 8 - 150 мм Ø 3.9 HR 2 камеры: П 8 - 100 мм, Б 5 - 50 мм Ø 3.9 HR FLTIP пряммой: 2-20 мм, 5-80 мм, 8-150 мм, 10 мм-∞ Ø 3.9 HR FLTIP боковой: 2-20 мм, 3-20 мм, 5-100 мм, 8-120 мм, 10 мм-∞ Ø 6.0 FHD FL 60FPS: 50-∞ Ø 6.0 HR FLTIP пряммой: 2-20 мм, 5-80 мм, 8-150 мм, 10 мм-∞ Ø 6.0 HR FLTIP боковой: 2-20 мм,3-20 мм, 5-100 мм, 8-120 мм, 10 мм-∞ Ø 6.0 HR RT: 8 - 150 мм Ø 6.0 HR 2 камеры: П 8 - 150 мм, Б 8 - 150 мм Ø 8.4 HR 2 камеры: П 8 - 150 мм, Б 5 - 50 мм Ø 8.4 HR RT: 8 - 150 мм Ø 4.0 3DM П: 3 – 50 мм Ø 4.0 3DM Б: 4 – 80 мм / 8 – 100 мм Ø 6.0 3DM П: 4 – 80 мм / 8 – 150 мм Ø 6.0 3DM Б: 4 – 80 мм / 8 – 100 мм Ø 6.0 3D FHD FL 60FPS 3DM прямой: 8 - 150 мм Ø 6.0 3D FHD FL 60FPS 3DM боковой: 8 - 100 мм |
| Направление обзора | Прямое / боковое |
| Артикуляция | 2 плоскости (4 направления) всесторонняя 360° |
| Механизм артикуляции | Сервоприводный прецизионный, управление джойстиком, возможность фиксации положения, технология точного управления Precise Control |
| Диапазон артикуляции | Ø 1.7: 1м 0-160°, 1.5м 0-150°, 2м 0-140° Ø 2.2, 2.8: 1м 0-150°, 1.5 м 0-140°, 2 м 0-140°, 3м 0-130° Ø 3.9, 6.0: 1м 0-170°, 1.5м 0-170°, 2м 0-150°, 3м 0-120°, 5м 0-100°, 8м 0-100°, 10м 0-80° Ø 8.4: 1м 0-150°, 1.5м 0-150°, 2м 0-140°, 3м 0-120°, 5м 0-100°, 8м 0-90°, 10м 0-80° |
| Режимы работы артикуляции | Нормальный режим Точный режим (детальный осмотр малых объектов, точное позиционирование при 3D измерении) |
| Скорость артикуляции | Регулируемая Нормальный режим: 5х, 10x Точный режим: 1х, 2x, 3x |
| Фиксация положения изгиба артикуляции | Нормальный режим: фиксация при удерживании изгиба дистальной части в одном положении не менее 3 секунд (снятие фиксации при касании джойстика) Точный режим (постоянная) |
| Возврат изгиба артикуляции в исходное положение | Функция возврата изгиба дистальной части зонда в исходное прямое (домашнее положение) |
| Длина головки зонда | Ø 0.85 FL: 5 мм Ø 1.0 FL: 7 мм Ø 1.7: 5 мм Ø 2.2 HR: 4 мм Ø 2.8 HR: 4 мм Ø 2.8 2 камеры: 9 мм Ø 3.9 HR FL: 8 мм Ø 3.9 HR SV: 10 мм Ø 3.9 HR 2 камеры: 14 мм Ø 3.9 HR FLTIP прямой: 7.5 мм Ø 3.9 HR FLTIP боковой: 12 мм Ø 6.0 HR FLTIP прямой: 9.5 мм Ø 6.0 HR FLTIP боковой: 13.6 мм Ø 6.0 HR RT: 12 мм Ø 6.0 HR 2 камеры: 14 мм Ø 8.4 HR 2 камеры (до 5м): 19 мм Ø 8.4 HR 2 камеры (от 8м): 25 мм Ø 8.4 HR RT: 14 мм Ø 3.9 3DM П: 6 мм Ø 3.9 3DM Б: 17 мм Ø 6.0 3DM П: 10 мм Ø 6.0 3DM Б: 14 мм Ø 6.0 3D FHD FL 60FPS 3DM прямой: 12 мм Ø 6.0 3D FHD FL 60FPS 3DM боковой: 17 мм |
| Длина дистальной части зонда | Ø 1.7: 30 мм Ø 2.2 HR: 29 мм Ø 2.8 HR: 28 мм Ø 2.8 2 камеры: 36 мм Ø 3.9 HR FL: 42 мм Ø 3.9 HR SV: 50 мм Ø 3.9 HR 2 камеры: 47 мм Ø 3.9 HR FLTIP прямой: 41.5 мм Ø 3.9 HR FLTIP боковой: 46 мм Ø 6.0 HR FLTIP прямой: 47.5 мм Ø 6.0 HR FLTIP боковой: 51.6 мм Ø 6.0 HR RT: 50 мм Ø 6.0 HR 2 камеры: 50 мм Ø 8.4 HR 2 камеры: 85 мм Ø 8.4 HR 2 камеры (до 5м): 85 мм Ø 8.4 HR 2 камеры (от 8м): 91 мм Ø 8.4 HR RT: 75 мм Ø 3.9 3DM П: 42 мм Ø 3.9 3DM Б: 53 мм Ø 6.0 3DM П: 54 мм Ø 6.0 3DM Б: 58 мм Ø 6.0 3D FHD FL 60FPS 3DM прямой: 56 мм Ø 6.0 3D FHD FL 60FPS 3DM боковой: 61 мм |
| Оплетка зонда | Многослойная, стойкая к скручиванию и истиранию (внешний слой из вольфрамового плетения) |
| Материал головки зонда | Нержавеющая сталь |
| Степень защиты оболочки зонда | IP67 |
| Устойчивость зонда | Вода, масла и некоторые агрессивные среды |
| Погружение в жидкость | На глубину до 1 метра, кратковременное |
| Хранение зондов | Система безопасного хранения зондов типа «улитка», встроенная в ударопрочный кейс для хранения |
Метрология
| Диапазон измерений линейных размеров дефектов в плоскости изображения | от 0.1 до 80.0 мм |
| Пределы допускаемой относительной погрешности измерений линейных размеров дефектов в плоскости изображения | ± 3 % |
| Диапазон измерений глубины дефектов | От 0.2 до 100.0 мм |
| Пределы допускаемой абсолютной погрешности измерений глубины дефектов | ± 8 % |
| Дискретность отсчета | 0.001 мм |
