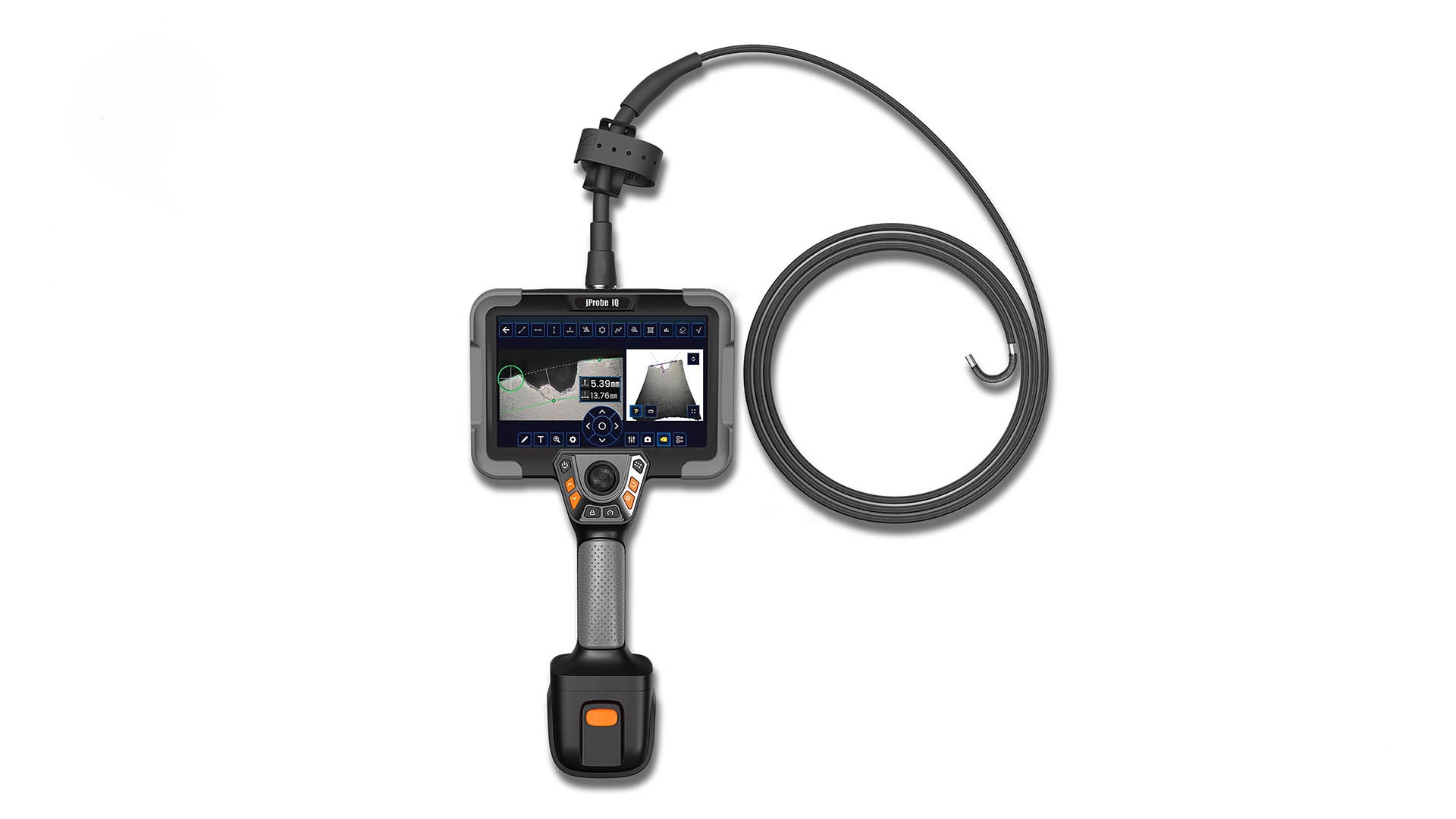

jProbe IQ — промышленный управляемый 3D стерео видеоэндоскоп Hi-End класса, созданный для тех случаев, когда от инспекции требуется максимум точности, наглядности и скорости принятия решений: моноблочная конструкция объединяет базовый блок и широкую линейку сменных зондов различных длин и диаметров с разными оптическими характеристиками и функционалом, а высокоточные 3D стерео‑измерения позволяют уверенно измерять длины, глубины и площади дефектов прямо в процессе контроля, повышая достоверность заключений и сокращая время простоя оборудования, при этом оптическая система измерительного зонда jProbe IQ может быть реализована одним из следующих способов:
 |
 |
 |
 |

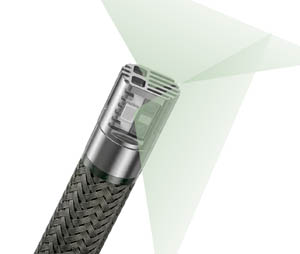

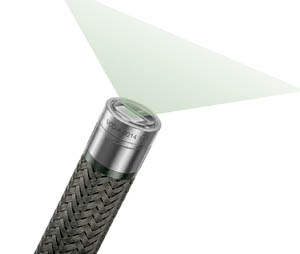

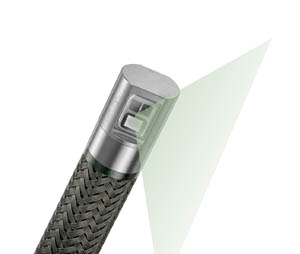

| Прямой фиксированный 3D стерео объектив FHD | Боковой фиксированный 3D стерео объектив FHD | Комбинированный 3D стерео объектив HD | Сменные 3D стерео объективы HD |
Базовый блок
|
Форм-фактор
|
Моноблок |
|
Макс. габариты базового блока
|
≈ 410 х 230 х 143 мм (в собранном состоянии)
|
|
Масса
|
Базовый блок ≈ 1 260 гБлок сменного зонда ≈ 760 гАккумуляторная батарея ≈ 550 г
|
| Дисплей | 7″ (177,8 мм) IPS LCD 1920 х 1080 (16:9) промышленный сенсорный, антибликовый, технология Full-color (реалистичная цветопередача при низком освещении), технология Full-view (максимальный угол обзора) |
| Регулировка яркости подсветки дисплея | Плавная многоступенчатая (11 уровней) |
| Крепление | Разъем ¼’’ для штатива х 2 |
| Переноска | Встроенные складные петли для крепления лямки |
| Питание | Сеть переменного тока / сменная аккумуляторная батарея Li-Ion 10500 мАч (3 часа полный заряд по Type-C) |
| Крепление аккумуляторной батареи | Быстросъемное герметичное |
| Потребление | 77.7 Вт-ч |
| Управление функционалом | Сенсорный интерфейс (пальцы / стилус), горячие клавиши, два мини-джойстика |
| Время автономной работы | ≈ 4 ч |
| Встроенная память | 128 ГБ SSD |
| Запись на внешние накопители данных | Карты памяти SD / USB-флеш накопители до 256 Гб |
| Измерения | 3D стереоскопические с моделированием в реальном времени при помощи встроенного интерфейса видеоэндоскопа |
| Виды производимых измерений | Измерения расстояния между точками, измерение расстояния по перпендикуляру между точкой и заданной линей, измерение глубины / высоты между плоскостью и точкой, измерение расстояния между точками ломанной линии, измерение площади произвольной фигуры, построение профиля поперечного сечения |
| Позиционирование измерительных перекрестий | Сенсорный дисплей, мини джойстики, виртуальный джойстик и интерактивная лупа для точного позиционирования |
| Алгоритм компенсации погрешности | Значение Z (расстояние между головкой видеокамеры и точной) для каждой точки измеряемого изображения, цветовая индикация коэффициента Z каждой точки измеряемого изображения (отключаемая), математическая компенсация дисторсии |
| Трехмерная визуализация (моделирование) | Произвольное вращение облака точек, полноэкранный просмотр облака точек |
| Наличие в государственном реестре средств измерений | Внесен под №89037-23 |
| Конструкция подсветки | Встроенный светодиод в блоке зонда с передачей света в головку камеры по оптоволокну (FL) / микросветодиоды в головке видеокамеры (SV) |
| Регулировка подсветки | Автоматическая / ручная (11 уровней) Алгоритм компенсации бликования поверхности осматриваемого объекта |
| Скачивание данных | Type-C, USB 2.0 х 2 |
| Интерфейсы | RJ-45, Jack 3.5 |
| Вывод изображения на внешние устройства | mini HDMI, Wi-Fi |
| Запись фото | JPG, PNG, BMP 1280 х 720 запись фото во время записи видео |
| Частота кадров видео | 30 / 60 / 90 к/с |
| Индикация на дисплее | Дата и время, статусная строка, режима артикуляции, уровень заряда аккумуляторной батареи в % |
| Искусственный интеллект | Разпознование дефектов лопаток: прогары, вмятины, забоины Подсчет количества лопаток при прокрутке ступени (опционально) |
| Продвинутые функции | Cтоп-кадр, отображение измерительной сетки (3 размера), регулировка экспозиции (в диапазоне 50 - 10000), сравнительные измерения |
| Регулировка изображения | Яркость, контраст, гамма, цветность, насыщенность, резкость, усиление, баланс белого (ручной и автоматический), выбор соотношения сторон кадра (16:9 / 4:3), выбор режима отображения цветов (стандартный / ближний / дальний / пользовательский) |
| Обработка изображения | Бесконечное цифровое увеличение, вращение и зеркальное отображение, режим динамической цветовой инверсии (негатив) |
| Комментарии | Добавление произвольной линии, добавление произвольной стрелки, добавление произвольного текстового комментария (настройки цвета и кегля текстовых комментариев, цвета и размера линий и стрелок), аудио (при подключении гарнитуры) |
| Операционная система | Многозадачная реального времени |
| Менеджер файлов | Работа с файловой структурой встроенной памяти и внешних носителей данных, просмотр миниатюр изображений (24 на одной странице) с прокруткой, удаление файла / группы файлов, создание папок, переименование файлов и папок |
| Аппаратное программное обеспечение | Русский (доп. 5 иностранных языка) |
| Аппаратное программное обеспечение | С возможностью обновления по USB |
| Программное обеспечение для ПК | Захват видеоряда по цифровому интерфейсу | Сохранение стоп- кадров видеоряда в форматы JPEG, BMP, PCX, TGA, PNG, TIFF, GIF, JPEG2000 с предварительными настройками каждого формата в произвольный проект | Запись видеоряда в специализированный формат SRVid и стандартный контейнер AVI с последующим их воспроизведением в специализированном внутреннем проигрывателе с сохранением интересующего стоп-кадра в JPEG, BMP, PCX, TGA, PNG, TIFF, GIF, JPEG2000 | Ведение базы проектов с описательной частью каждого проекта | Поиск по описательной части проекта или изображения | Математические фильтры удаления шума, повышения чёткости изображения, выделения перепадов яркости, эквализация гистограммы. |
| Температура работы | От -25 °C до +80 °C |
| Температура хранения | От -20 °C до +60 °C |
| Индикация температуры | Датчик в головке зонда с выводом значения на дисплей и сигнализацией перегрева (опц.) |
| Влажность | До 95% без конденсата |
| Степень защиты оболочки базового блока | IP64 |
| Материал корпуса | Алюминий, ударопрочный пластик с эластомерными бамперами |
Сменные зонды
| Тип зондов | Сменные цифровые |
| Тип видеосенсора | CMOS / CMOS FHD (КМОП) Ø 0.75: 400×400 пкс Ø 1.0: 400×400 пкс Ø 1.8: 400×400 пкс Ø 2.2: 400×400 пкс Ø 2.8: 400×400 пкс Ø 2.8 HR 3DM прямой: 1280×720×2 пкс Ø 2.8 HR 3DM боковой: 1280×720×2 пкс Ø 3.9 FHD прямой: 1920×1080 пкс Ø 3.9 FHD боковой: 1920×1080 пкс Ø 3.9 D: 400×400×2 пкс Ø 3.9 FHD 3DM прямой: 1920×1080×2 пкс Ø 3.9 FHD 3DM боковой: 1920×1080×2 пкс Ø 3.9 HR 3DM TIP: 1280×720 пкс Ø 6.0 FHD прямой: 1920×1080 пкс Ø 6.0 FHD боковой: 1920×1080 пкс Ø 6.0 FHD D: 1920×1080×2 пкс Ø 6.0 FHD RF: 1920×1080 пкс Ø 6.0 FHD RT: 1920×1080 пкс Ø 6.0 HR 3DM TIP: 1280×720 пкс Ø 6.0 FHD 3DM прямой: 1920×1080×2 пкс Ø 6.0 FHD 3DM боковой: 1920×1080×2 пкс Ø 6.0 D 3DM: 720×720 ×4 пкс Ø 8.0 HR 3DM TIP: 1280×720 пкс |
| Устройство системы 3D измерений | Ø 2.8, 3.9, 6.0 FHD 3DM: фиксированная стереопара Ø 3.9, 6.0, 8.0 HR 3DM: сменная стереопара (объективы) |
| Направление подсветки | Прямое / боковое / прямое и боковое |
| Жесткость зондов подсветки | Гибкие с переменной жесткостью |
| Стыковка зондов с блоком | Безопасная герметичная с фиксацией |
| Диаметры сменных зондов | 0.75, 1.0, 1.8, 2.2, 2.8, 3.9, 6.0, 8.0 мм |
| Длины сменных зондов | 1, 1.5, 2, 3, 5, 8, 10 м |
| Поле обзора | Фиксированный объектив: 120° Сменные объективы: 60°, 90°, 120° |
| Направление обзора | Прямое / бок. / прямое и бок. / сменные объективы |
| Поле обзора | Ø 0.75, 1.0, 1.8: 1 - 40 мм Ø 2.2, 2.8: 5 - 50 мм Ø 2.8 HR 3DM: 5 – 50 мм Ø 2.8 HR 3DM Б: 5 – 50 мм Ø 3.9: 10 - 200 мм Ø 3.9D: П 10 - 200 мм, Б 5 - 50 мм Ø 3.9 3DM: 10 - 200 мм Ø 3.9 3DM Б: 5 – 50 мм Ø 3.9 HR TIP: 3DM П 3 - 50 мм, 5 - 150 мм, 10 - 200 мм; 3DM Б 4 - 80 мм, 5 - 120 мм; П 4 - 20 мм, 5 - 100 мм, 10 - 200 мм, 20 мм - ∞; Б 1 - 20 мм, 5 - 120 мм, 20 мм - ∞ Ø 6.0 FHD: 10 - 200 мм Ø 6.0 FHD D: П 10 - 200 мм, Б 5 - 50 мм Ø 6.0 FHD RT: 10 - 200 мм Ø 6.0 FHD RF: регулируемая в диапазоне от 1 мм до ∞ (модификация RF) Ø 6.0 D 3DM П 5 - 100 мм, Б 3 - 50 мм Ø 6.0 HR TIP: 3DM П 3 - 50 мм, 5 - 150 мм, 10 - 200 мм; 3DM Б 4 - 80 мм, 5 - 120 мм; П 4 - 20 мм, 5 - 100 мм, 10 - 200 мм, 20 мм - ∞; Б 1 - 20 мм, 5 - 120 мм, 20 мм - ∞ Ø 6.0 3DM: 10 - 200 мм Ø 6.0 3DM Б: 10 - 200 мм Ø 8.0 HR TIP: 3DM П 4 - 180 мм; 3DM Б 3 - 100 мм; П 4 - 20 мм, 5 - 100 мм, 10 - 200 мм, 20 мм - ∞; Б 1 - 20 мм, 5 - 120 мм, 20 мм - ∞ |
| Артикуляция | 2 плоскости - 4 направления - всесторонняя 360° 1 плоскость - 2 направления - (дляØ 1.8, 2.2 мм) |
| Механизм артикуляции | Сервоприводный прецизионный |
| Режимы работы артикуляции | Точный / ускоренный |
| Блокировка артикуляции | Фиксация положения дистальной части после изгиба / возврат дистальной части в нулевое положение после изгиба (когда джойстик отпущен) |
| Извлечение посторонних предметов | Внутренний инструментальный канал 2.25 мм (для зондов RT 6.0 мм), захват типа аллигатор |
| Диапазон артикуляции | Ø 2.8: 0-160° Ø 3.9: 0-160° Ø 6.0: 0-180° Ø 8.0: 0-180° |
| Длина головки зонда (для зондов с фиксированным объективом) | Ø 1.0: 6 мм Ø 2.8 HR 3DM: 7 мм Ø 3.9 3DM: 8 мм Ø 3.9 D: 12 мм Ø 3.9 Б 3DM: 12 мм Ø 6.0 D: 17 мм Ø 6.0 FHD: 14 мм Ø 6.0 FHD RF: 11 мм Ø 6.0 HR TIP: П 14 мм, Б 16 мм Ø 6.0 3DM: 14 мм Ø 6.0 Б 3DM: 21 мм Ø 6.0 Б 3DM (авиационное исполнение): 19 мм Ø 6.0 3DM Б: 11 мм |
| Длина дистальной части (для зондов с фиксированным объективом) | Ø 2.8 HR 3DM: 33 мм Ø 3.9 D: 43 мм Ø 3.9 3DM: 40 мм Ø 3.9 Б 3DM: 44 мм Ø 6.0 D: 65 мм Ø 6.0 FHD: 61 мм Ø 6.0 FHD RF: 58 мм Ø 6.0 HR TIP: П 60 мм, Б 62 мм Ø 6.0 3DM: 61 мм Ø 6.0 Б 3DM: 66 мм Ø 6.0 Б 3DM (авиационное исполнение): 64 мм Ø 6.0 3DM Б: 48 мм |
| Резьба на головке зонда | Двойная (для зондов со сменными объективами) |
| Извлечение посторонних предметов | Внутренний инструментальный канал 2.25 мм (у зондов RT 6.0 мм), инструмент для извлечения (аллигаторы, зубцовые захваты, петли, клюки, магниты и т.д.) |
| Оплетка зонда | Многослойная, стойкая к скручиванию и истиранию (внешний слой из вольфрама) |
| Материал головки зонда | Нержавеющая сталь |
| Устойчивость зонда | Вода, масла и агрессивные среды |
| Погружение в жидкость | На глубину до 1 метра, кратковременное |
| Хранение зондов | Система безопасного хранения зондов типа «улитка», встроенная в ударопрочный кейс для хранения |
Метрологические характеристики измерительных комплектов
| Диапазон измерений линейных размеров дефектов в плоскости изображения | от 0.5 до 50.0 мм |
| Пределы допускаемой относительной погрешности измерений линейных размеров дефектов в плоскости изображения | ± 5 % |
| Диапазон измерений глубины дефектов | От 0.5 до 10.0 мм |
| Пределы допускаемой абсолютной погрешности измерений глубины дефектов | ± 10 % |
| Дискретность отсчета | 0.01 мм |
