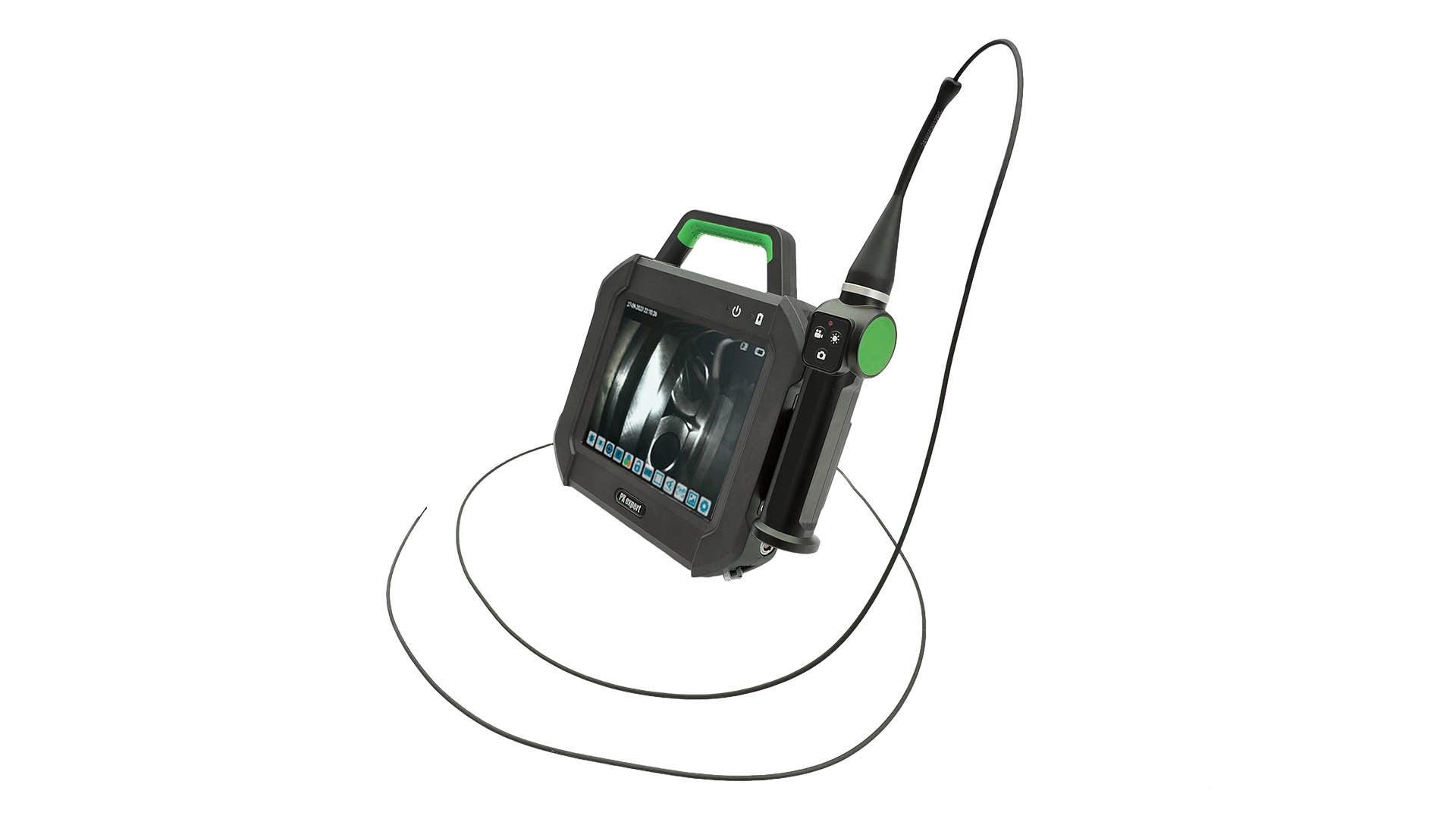

Видеоэндоскоп jProbe PX expert 3D предназначен для дистанционного визуально-измерительного контроля труднодоступных скрытых полостей, каналов и трубопроводов, а также резервуаров, сосудов, узлов и агрегатов сложной техники в условиях ограниченного доступа; он применяется в авиации, космонавтике, энергетике, химической и нефтехимической промышленности, фармацевтике, машиностроении, судостроении и других отраслях. Прибор выполнен в двухблочной модульной конструкции, которая удачно сочетает размер дисплея, производительность и надежность, и состоит из базового блока и блока зонда с разными длинами, диаметрами, оптическими характеристиками и функциональными возможностями. Зонды серии TIP оснащены двойной резьбой на головке для установки сменных оптических адаптеров с разной глубиной резкости, полем и направлением обзора, зонды серии SC используют сменные видеомодули с аналогичными параметрами, которые при необходимости можно быстро заменить, а в зондах серии D встроены два видеомодуля — с прямым и боковым обзором — между которыми можно переключаться с помощью клавиши.
Базовый блок
| Форм-фактор | Модульная конструкция: базовый блок – соединительный кабель – сменный зонд |
| Габариты | ≈250×235×55 мм |
| Масса | ≈1590 г (с аккумуляторными батареями) |
| Дисплей | 8” IPS промышленный сенсорный ЖК-дисплей |
| Питание | Сеть переменного тока 220 В / аккумуляторная батарея Li-Ion 18650×4 шт. (≈3 часа полный заряд) |
| Интервал автономной работы | ≈4 часа |
| Управление функционалом | Сенсорный интерфейс (пальцы / стилус), горячие клавиши на рукоятке зонда: (запись фото и видео (в т.ч. клавишей-курком), регулировка светодиодной подсветки зонда) |
| Виртуальная артикуляция | Возможность управления изгибом дистальной части зонда при помощи виртуального джойстика на дисплее |
| Встроенная память | 128 Гб |
| Запись на носитель | Карта памяти SD / USB флеш-накопитель до 128 ГБ |
| Установка на горизонтальные поверхности | Подставка с регулировкой, интегрированная в корпус базового блока |
| Подвешивание | Шейный / плечевой ремешок (крепление к петлям на базовом блоке) |
| Диапазон подсветки | Видимый / ультрафиолетовый 365 нм / видимый и ультрафиолетовый 365 нм с переключением |
| Конструкция подсветки | Микросветодиоды в головке зонда / мощный светодиод в блоке зонда с передачей света в головку зонда по оптоволокну FL |
| Регулировка подсветки в головке камеры зонда | Автоматическая / ручная регулировка в прямом / боковом / прямом и боковом направлениях обзора (2 режима, 10 уровней) |
| Интерфейсы | Передача данных / подключение флеш-накопителей Type-C Слот карты памяти SD Видевыход HDMI Гнездо сменного зонда Гнездо питания |
| Беспроводная передача данных | По Wi-Fi на внешние устройства Android / iOS |
| Запись фото | PNG, JPG, BMP FHD 1920 × 1080 пиксел |
| Запись видео | MP4, AVI FHD 1920 × 1080 пиксел |
| Частота кадров записи видео | 30 к/с 60 к/с (для зондов 60FPS) |
| Индикация на дисплее | Дата и время, длительность записи видео, уровень заряда батареи, уровень подсветки камеры зонда, зеркальное отображение, поворот, негатив (цветовая инверсия), деление измерительной сетки, уровень цифрового увеличения, статус карты памяти, стоп-кадр |
| Цветопередача | 4 режима (стандартный, ближний, дальний, пользовательский) |
| Баланс белого | Автоматический |
| Аннотации | Текстовые (кегль от 1 до ∞, 8 цветов, всплывающее окно ввода текста при записи фото (отключаемое), произвольные линии (8 цветов), произвольные стрелки (8 цветов) |
| Продвинутые функции | Вращение изображения 90° / 180°/ 270°, зеркальное отображение изображения по вертикали и горизонтали, негатив (цветовая инверсия) изображения, черно-белое изображение, цифровое увеличение до 5 крат, измерения измерения с заданием эталона (известного размера) |
| Сравнительные измерения | Геометрические параметры (3 режима измерительной сетки с делением 1 / 2 / 4 мм) |
| Файл-менеджер | Отображение миниатюр изображений (36 в одном окне) с пролистыванием, пролистывание изображений (предыдущее - следующее) во время полноэкранного просмотра, отображение наименования просматриваемого изображения, просмотр фото с возможностью цифрового увеличения / уменьшения, воспроизведение видео с паузой, удаление изображения / группы изображений / всех изображений, формат, создание папок, переименование папок, выбор папки записи изображений, выбор соотношения сторон кадра (4:3, 16:9) |
| Программное обеспечение | Захват видеоряда по цифровому интерфейсу | Сохранение стоп-кадров видеоряда в форматы JPEG, BMP, PCX, TGA, PNG, TIFF, GIF, JPEG2000 с предварительными настройками каждого формата в произвольный проект | Запись видеоряда в специализированный формат SRVid и стандартный контейнер AVI с последующим их воспроизведением в специализированном внутреннем проигрывателе с сохранением интересующего стоп-кадра в JPEG, BMP, PCX, TGA, PNG, TIFF, GIF, JPEG2000 | Ведение базы проектов с описательной частью каждого проекта | Поиск по описательной части проекта или изображения | Математические фильтры удаления шума, повышения чёткости изображения, выделения перепадов яркости, эквализация гистограммы |
| Обновление программного обеспечения | С записью новой версии на карту памяти SD |
| Операционная система | Многозадачная реального времени |
| Язык интерфейса | Русский (доп. 5 иностранных языков) |
| Температура работы | От -25 до +80 °C |
| Температура хранения | От -20 до +70 °C |
| Защита от перегрева | Ø 2.8, 4.0, 6.0: датчик в головке зонда с индикацией значения на дисплее и сигнализацией перегрева (опционально) |
| Влажность | До 95% без конденсата |
| Материал корпуса | Ударопрочный ABS пластик |

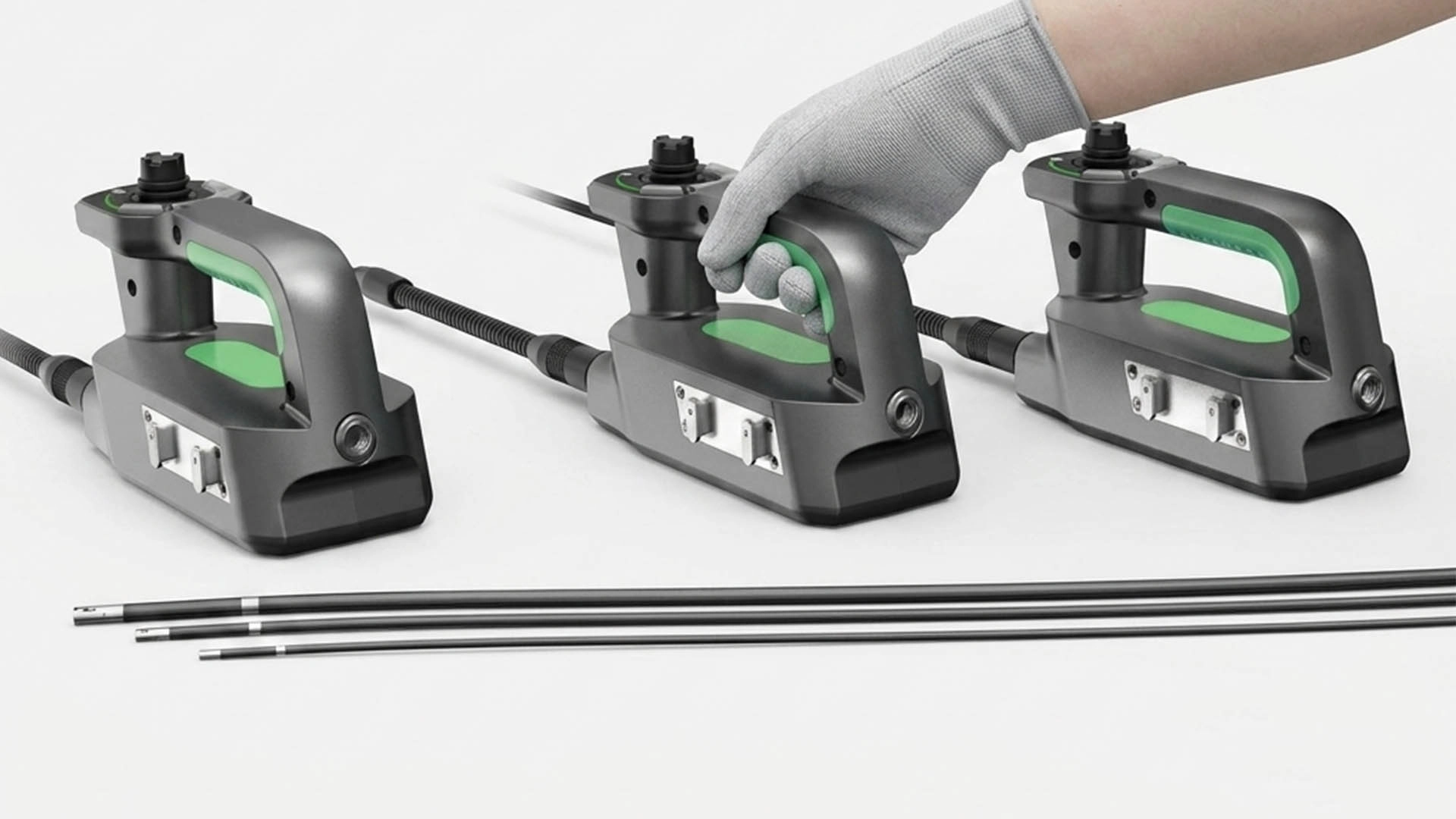

Сменные зонды
| Тип зондов | Сменные цифровые |
| Видеосенсор | CMOS / CMOS HR / CMOS FHD (КМОП) Ø 0.85 FL: 400×400 пкс Ø 1.0 FL: 400×400 пкс Ø 1.6: 400×400 пкс Ø 1.7: 400×400 пкс Ø 2.2 боковой: 400×400 пкс Ø 2.2 HR: 720×720 пкс Ø 2.8 HR: 720×720 пкс Ø 2.8 2 камеры: 400×400 пкс Ø 2.8 UV: 400×400 пкс Ø 2.8 WLUV боковой: 400×400 пкс Ø 3.9 HR FL прямой: 1280×720 пкс Ø 3.9 HR боковой: 1280×960 пкс Ø 3.9 FHR FLD 2 камеры: П 1280×720, Б 400×400 пкс Ø 3.9 HR 2 камеры: П 1280×720, Б 1280×720 пкс Ø 3.9 FHD: 1920×1080 пкс Ø 3.9 FHD FL: 1920×1080 пкс Ø 3.9 HR FLTIP: 1280×720 пкс Ø 3.9 HR WLUV: 720×720 пкс Ø 6.0 прямой: 450 000 пкс Ø 6.0 HR прямой: 1280×720 пкс Ø 6.0 HR боковой: 1280×720 пкс Ø 6.0 HR FL: 1280×720 пкс Ø 6.0 HR FL боковой: 1280×720 пкс Ø 6.0 2 камеры: П 720×576, Б 720×576 пкс Ø 6.0 HR 2 камеры: П 1280×720, Б 1280×720 пкс Ø 6.0 HR WLUV прямой: 1280×720 пкс Ø 6.0 HR UV боковой: 1280×720 пкс Ø 6.0 FHD FL: 1920×1080 пкс Ø 6.0 FHD FL 60FPS: 1920×1080 пкс Ø 6.0 SC прямой: 640×480 пкс Ø 6.0 SC боковой: 640×480 пкс Ø 6.0 HR FLTIP: 1280×720 пкс Ø 8.4 HR 2 камеры: П 1280×720, Б 1280×720 пкс Ø 3.9 3D HR FL 3DM прямой: 1280×720×2 пкс Ø 3.9 3D HR FL 3DM боковой: 1280×720×2 пкс Ø 6.0 3D HR FL 3DM прямой: 1280×720×2 пкс Ø 6.0 3D HR FL 3DM боковой: 1280×720×2 пкс |
| Частота кадров изображения реального времени | 30 к/с 60 к/с (для зондов 60FPS) |
| Диаметры сменных зондов | 0.85, 1.0, 1.6, 1.7, 2.2, 2.8, 3.9, 6.0 мм |
| Длины сменных зондов | 1, 1.5, 2, 3, 5, 8, 10, 20 м |
| Габариты | Рукоятка зонда: ≈160×120×95 мм |
| Масса | Рукоятка зонда: ≈480 г (без артикуляции), ≈640 г (с артикуляцией 2x), ≈760 г (с артикуляцией 4х) |
| Жесткость зондов | Гибкие с переменной жесткостью |
| Стыковка зондов с блоком | Соединительный кабель типа Lemo |
| Тип подсветки | Видимая / ультрафиолетовая 365 нм UV |
| Конструкция подсветки | Микросветодиоды в головке зонда / встроенный светодиод в блоке зонда с передачей света в головку зонда по оптоволокну FL |
| Интенсивность подсветки | Ø 0.85 FL: 3 000 Люкс Ø 1.0 FL: 3 000 Люкс Ø 1.6: 2 500 Люкс Ø 1.7: 4 000 Люкс Ø 2.2 боковой: 4 000 Люкс Ø 2.2 HR: 8 000 Люкс Ø 2.8 HR: 8 000 Люкс Ø 2.8 2 камеры: П 6 000 Люкс, Б 6 000 Люкс Ø 2.8 UV: 35 мВт Ø 2.8 WLUV боковой обзор: 10 000 Люкс, 1 000 мкВт / см² на расстоянии 1” Ø 3. 9 HR FL прямой: 100 000 Люкс Ø 3.9 HR боковой: 40 000 Люкс Ø 3.9 FHR FLD 2 камеры: 100 000 Люкс Ø 3.9 HR 2 камеры: П 10 000 Люкс, Б 10 000 Люкс Ø 3.9 FHD: 10 000 Люкс Ø 3.9 FHD FL: 40 000 Люкс Ø 3.9 HR FLTIP пряммой: 15 000 Люкс Ø 3.9 HR FLTIP боковой: 3 500 Люкс Ø 3.9 HR WLUV: 10 000 Люкс, 3 000 мкВт / см² на расстоянии 1” Ø 6.0 прямой: 24 000 Люкс Ø 6.0 HR прямой: 65 000 Люкс Ø 6.0 HR боковой: 70 000 Люкс Ø 6.0 HR FL: 100 000 Люкс Ø 6.0 HR FL боковой: 70 000 Люкс Ø 6.0 2 камеры: П 5 000 Люкс, Б 10 000 Люкс Ø 6.0 HR 2 камеры: П 70 000 Люкс, Б 70 000 Люкс Ø 6.0 HR WLUV прямой: 50 000 Люкс, 1 200 мкВт / см² на расстоянии 1” Ø 6.0 HR UV боковой: 1 200 мкВт / см² на расстоянии 1” Ø 6.0 FHD FL: 80 000 Люкс Ø 6.0 FHD FL 60FPS: 80 000 Люкс Ø 6.0 SC прямой: 15 000 Люкс Ø 6.0 SC боковой: 20 000 Люкс Ø 6.0 HR FLTIP пряммой: 40 000 Люкс Ø 6.0 HR FLTIP боковой: 40 000 Люкс Ø 8.4 HR 2 камеры: П 30 000 Люкс, Б 30 000 Люкс Ø 3.9 HR FL 3DM прямой: 60 000 Люкс Ø 3.9 HR FL 3DM прямой: 30 000 Люкс Ø 6.0 HR FL 3DM прямой: 100 000 Люкс Ø 6.0 HR FL 3DM боковой: 60 000 Люкс |
| Направление подсветки | Ø 2.8 HR: прямое Ø 3.9 HR: прямое Ø 3.9 HR D: прямое и боковое Ø 6.0H HR: прямое и боковое Ø 6.0H HR D: прямое и боковое |
| Поле обзора | Ø 0.85 FL: 120° Ø 1.0 FL: 120° Ø 1.6: 120° Ø 1.7: 120° Ø 2.2 боковой: 120° Ø 2.2 HR: 120° Ø 2.8 HR: 120° Ø 2.8 2 камеры: П 120°, Б 120° Ø 2.8 UV: 120° Ø 2.8 WLUV боковой обзор: 120° Ø 3.9 HR FL прямой: 110° Ø 3.9 HR боковой: 90° Ø 3.9 FHR FLD 2 камеры: П 100°, Б 120° Ø 3.9 HR 2 камеры: П 110°, Б 110° Ø 3.9 FHD: 120° Ø 3.9 FHD FL: 110° Ø 3.9 HR FLTIP прямой: 90°, 100°, 120° Ø 3.9 HR FLTIP боковой: 90°, 100°, 120° Ø 3.9 HR WLUV: 120° Ø 6.0 прямой: 120° Ø 6.0 HR прямой: 120° Ø 6.0 HR боковой: 120° Ø 6.0 HR FL: 110° Ø 6.0 HR FL боковой: 120° Ø 6.0 2 камеры: П 90°, Б 80° Ø 6.0 HR 2 камеры: П 120°, Б 120° Ø 6.0 HR WLUV прямой: 100° Ø 6.0 HR UV боковой: 100° Ø 6.0 FHD: 120° Ø 6.0 FHD FL 60FPS: 80° Ø 6.0 SC прямой: 120° Ø 6.0 SC боковой: 90° Ø 6.0 HR FLTIP прямой: 90°, 100°, 120° Ø 6.0 HR FLTIP боковой: 90°, 100°, 120° Ø 8.4 HR 2 камеры: П 120°, Б 120° Ø 3.9 HR FL 3DM прямой: 120° Ø 3.9 HR FL 3DM боковой: 110° Ø 6.0 HR FL 3DM прямой: 120° Ø 6.0 HR FL 3DM боковой: 120° |
| Направление обзора | Ø 2.8 HR: прямое 0° Ø 3.9 HR: прямое 0° Ø 3.9 HR D: прямое 0° и боковое 90° Ø 6.0Н HR: прямое 0° / боковое 70°, 90°, 110°, 0-90° с адаптером Ø 6.0 HR D: прямое и боковое |
| Глубина резкости | Ø 0.85 FL: 3 - 20 мм Ø 1.0 FL: 3 - 20 мм Ø 1.6: 3 - 20 мм Ø 1.7: 3 - 20 мм Ø 2.2 боковой: 1 - 20 мм Ø 2.2 HR: 3 - 50 мм Ø 2.8 HR: 3 - 50 мм Ø 2.8 2 камеры: П 3 - 50 мм, Б 3 - 50 мм Ø 2.8 UV: 3 - 50 мм Ø 2.8 WLUV боковой обзор: 3 - 50 мм Ø 3.9 HR FL прямой: 8 - 150 мм Ø 3.9 HR боковой: 5 - 80 мм / 8 - 150 мм Ø 3.9 FHR FLD 2 камеры: П 5 - 100 мм, Б 3 - 50 мм Ø 3.9 HR 2 камеры: П 8 - 100 мм, Б 5 - 50 мм Ø 3.9 FHD: 5 – 100 мм Ø 3.9 FHD FL: 5 - 150 мм Ø 3.9 HR FLTIP пряммой: 2-20 мм, 5-80 мм, 8-150 мм, 10 мм-∞ Ø 3.9 HR FLTIP боковой: 2-20 мм, 3-20 мм, 5-100 мм, 8-120 мм, 10 мм-∞ Ø 3.9 HR WLUV: 3 - 50 мм Ø 6.0 прямой: 7 - 80 мм Ø 6.0 HR прямой: 8 - 150 мм Ø 6.0 HR боковой: 8 - 150 мм Ø 6.0 HR FL: 8 - 150 мм Ø 6.0 HR FL боковой: 5 – 80 мм Ø 6.0 2 камеры: П 10 - 100 мм, Б 5 - 50 мм Ø 6.0 HR 2 камеры: П 8 - 150 мм, Б 8 - 150 мм Ø 6.0 HR WLUV прямой: 8 - 150 мм Ø 6.0 HR UV боковой: 8 - 100 мм Ø 6.0 FHD FL: 10 - 200 мм Ø 6.0 FHD FL 60FPS: 50-∞ Ø 6.0 SC: 7 - 80 мм Ø 6.0 HR FLTIP пряммой: 2-20 мм, 5-80 мм, 8-150 мм, 10 мм-∞ Ø 6.0 HR FLTIP боковой: 2-20 мм, 3-20 мм, 5-100 мм, 8-120 мм, 10 мм-∞ Ø 8.4 HR 2 камеры: П 8 - 100 мм, Б 5 - 50 мм Ø 3.9 HR FL 3DM прямой: 3 - 50 мм Ø 3.9 HR FL 3DM боковой: 4 - 80 мм / 8 - 150 мм Ø 6.0 HR FL 3DM прямой: 4 - 80 мм / 8 - 150 мм Ø 6.0 HR FL 3DM боковой: 4 - 80 мм / 8 - 150 мм |
| Артикуляция | Без артикуляции / 1 плоскость (2 направления) / 2 плоскости (4 направления) всесторонняя 360° с механизмом блокировки |
| Механизм артикуляции | Сервоприводный повышенной точности, управление чувствительным джойстиком, быстрый и точный режимы |
| Диапазон артикуляции (для управляемых зондов) | Ø 1.7: 1м 0-160°, 1.5м 0-150°, 2м 0-140° Ø 2.2, 2.8: 1м 0-150°, 1.5 м 0-140°, 2 м 0-140°, 3м 0-130° Ø 3.9, 6.0: 1м 0-170°, 1.5м 0-170°, 2м 0-150°, 3м 0-120°, 5м 0-100°, 8м 0-100°, 10м 0-80° |
| Длина головки зонда | Ø 0.85 FL: 5 мм Ø 1.0: 7 мм Ø 1.6: 7 мм Ø 1.7: 5 мм Ø 2.2 боковой: 9 мм Ø 2.2 HR: 4 мм Ø 2.8 HR: 4 мм Ø 2.8 2 камеры: 9 мм Ø 2.8 UV: 4 мм Ø 2.8 WLUV боковой обзор: 8 мм Ø 3.9 HR FL прямой: 8 мм Ø 3.9 HR боковой: 10 мм Ø 3.9 FHR FLD 2 камеры: 12 мм Ø 3.9 HR 2 камеры: 14 мм Ø 3.9 FHD: 8 мм Ø 3.9 FHD FL: 12 мм Ø 3.9 HR FLTIP прямой: 7.5 мм Ø 3.9 HR FLTIP боковой: 12 мм Ø 3.9 WLUV: 8 мм Ø 6.0 HR прямой: 7 мм Ø 6.0 HR FL прямой: 12 мм Ø 6.0 HR боковой: 10 мм Ø 6.0 2 камеры: 22 (упр.), 27 (неупр.) мм Ø 6.0 HR 2 камеры: 14 мм Ø 6.0 WLUV прямой: 14 мм Ø 6.0 HR UV боковой: 13 мм Ø 6.0 FHD FL: 12 мм Ø 6.0 SC прямой: 15 мм Ø 6.0 SC боковой: 17 мм Ø 6.0 HR FLTIP прямой: 9.5 мм Ø 6.0 HR FLTIP боковой: 13.6 мм Ø 3.9 3DM П: 6 мм Ø 3.9 3DM Б: 17 мм Ø 6.0 HR FL 3DM прямой: 10 мм Ø 6.0 HR FL 3DM боковой: 14 мм |
| Длина дистальной части зонда | Ø 1.7: 30 мм Ø 2.2 боковой: 36 мм Ø 2.2 HR: 29 мм Ø 2.8 HR: 28 мм Ø 2.8 2 камеры: 36 мм Ø 2.8 UV: 27 мм Ø 2.8 WLUV боковой обзор: 34 мм Ø 3.9 HR FL прямой: 42 мм Ø 3.9 HR боковой: 50 мм Ø 3.9 FHR FLD 2 камеры: 49 мм Ø 3.9 HR 2 камеры: 47 мм Ø 3.9 FHD: 45 мм Ø 3.9 FHD FL: 48 мм Ø 3.9 HR FLTIP прямой: 7.5 мм Ø 3.9 HR FLTIP боковой: 12 мм Ø 3.9 WLUV: 45 мм Ø 6.0 HR прямой: 52 мм Ø 6.0 HR боковой: 54 мм Ø 6.0 HR FL прямой: 56 мм Ø 6.0 2 камеры: 70 мм Ø 6.0 HR 2 камеры: 50 мм Ø 6.0 HR UV боковой: 56 мм Ø 6.0 FHD FL: 56 мм Ø 6.0 SC прямой: 57 мм Ø 6.0 SC боковой: 59 мм Ø 6.0 HR FLTIP прямой: 47.5 мм Ø 6.0 HR FLTIP боковой: 51.6 мм Ø 3.9 3DM П: 42 мм Ø 3.9 3DM Б: 53 мм Ø 6.0 HR FL 3DM прямой: 54 мм Ø 6.0 HR FL 3DM боковой: 58 мм |
| Резьба на головке зонда | Ø 6.0 HR: одинарная Ø 6.0 SC: двойная |
| Защита резьбы головки камеры | Защитное кольцо для Ø 6.0 прямой / 6.0 HR прямой |
| Оплетка зонда | Многослойная, стойкая к скручиванию (внешний слой из вольфрама) |
| Материал головки зонда | Нержавеющая сталь |
| Устойчивость зонда | Вода, масла и агрессивные среды |
| Степень защиты | IP67 |
| Погружение в жидкость | На глубину до 1 метра |

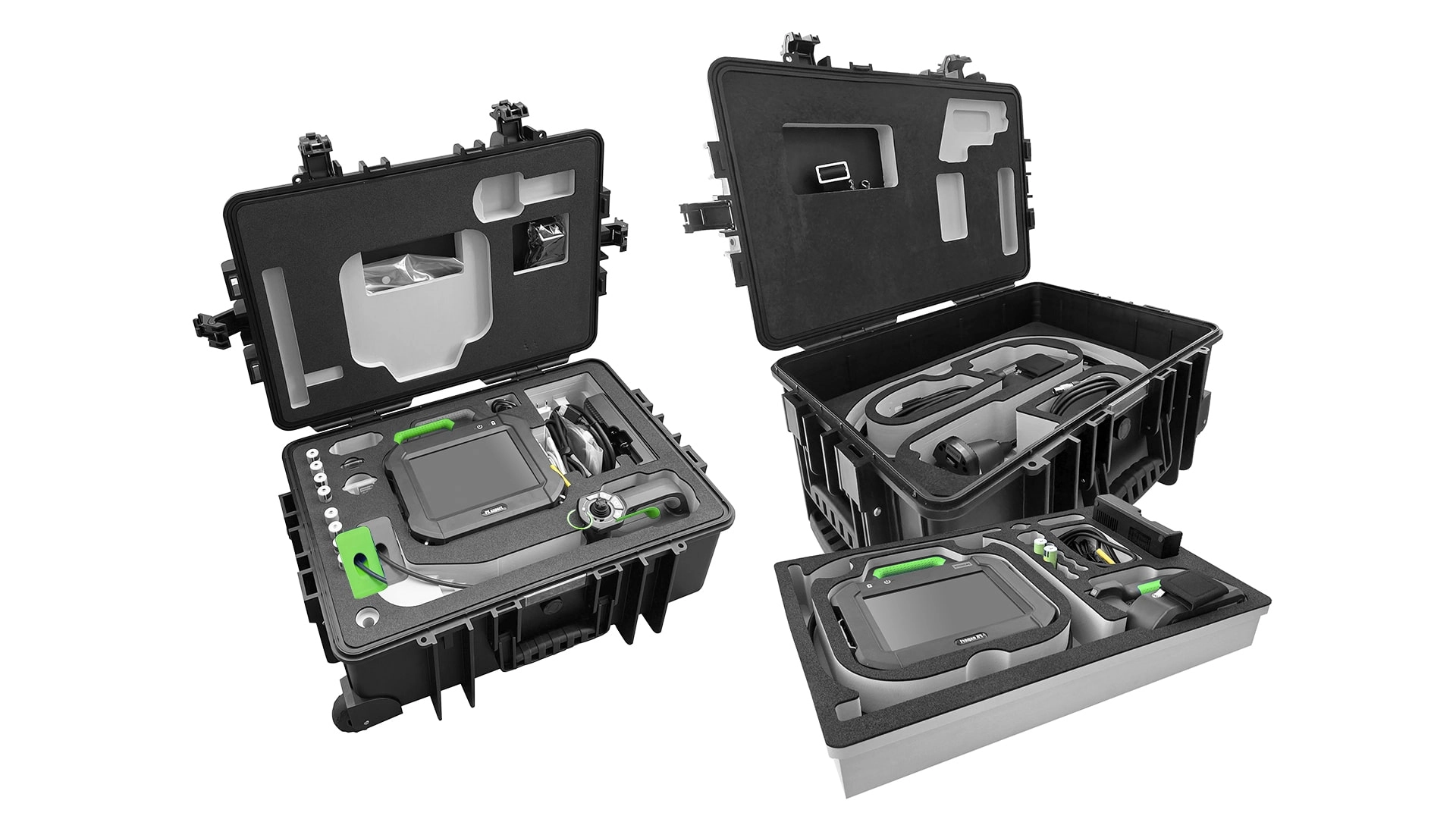

| Хранение зондов | Система безопасного хранения зондов типа «улитка», встроенная в ударопрочный кейс для хранения и транспортировки |
