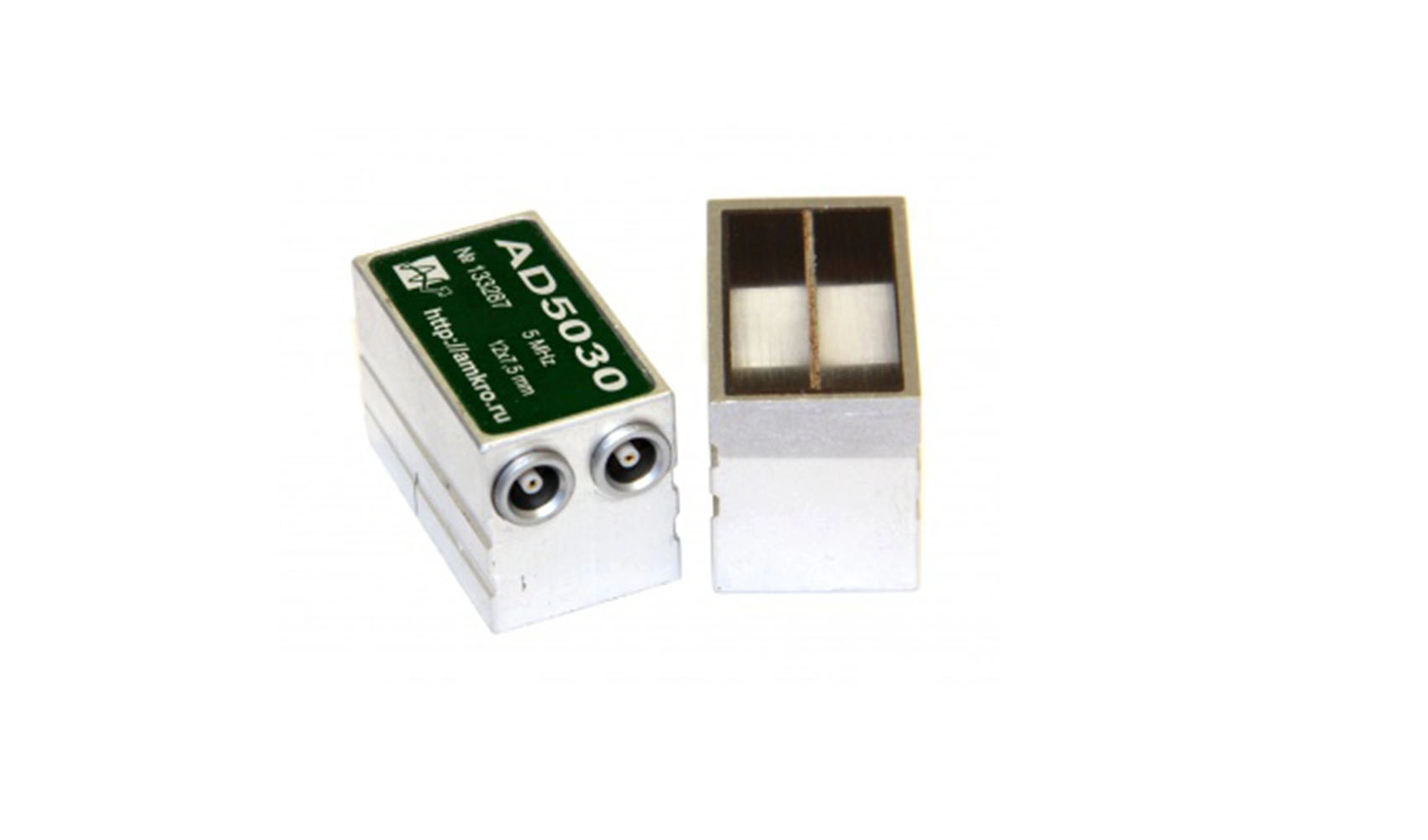

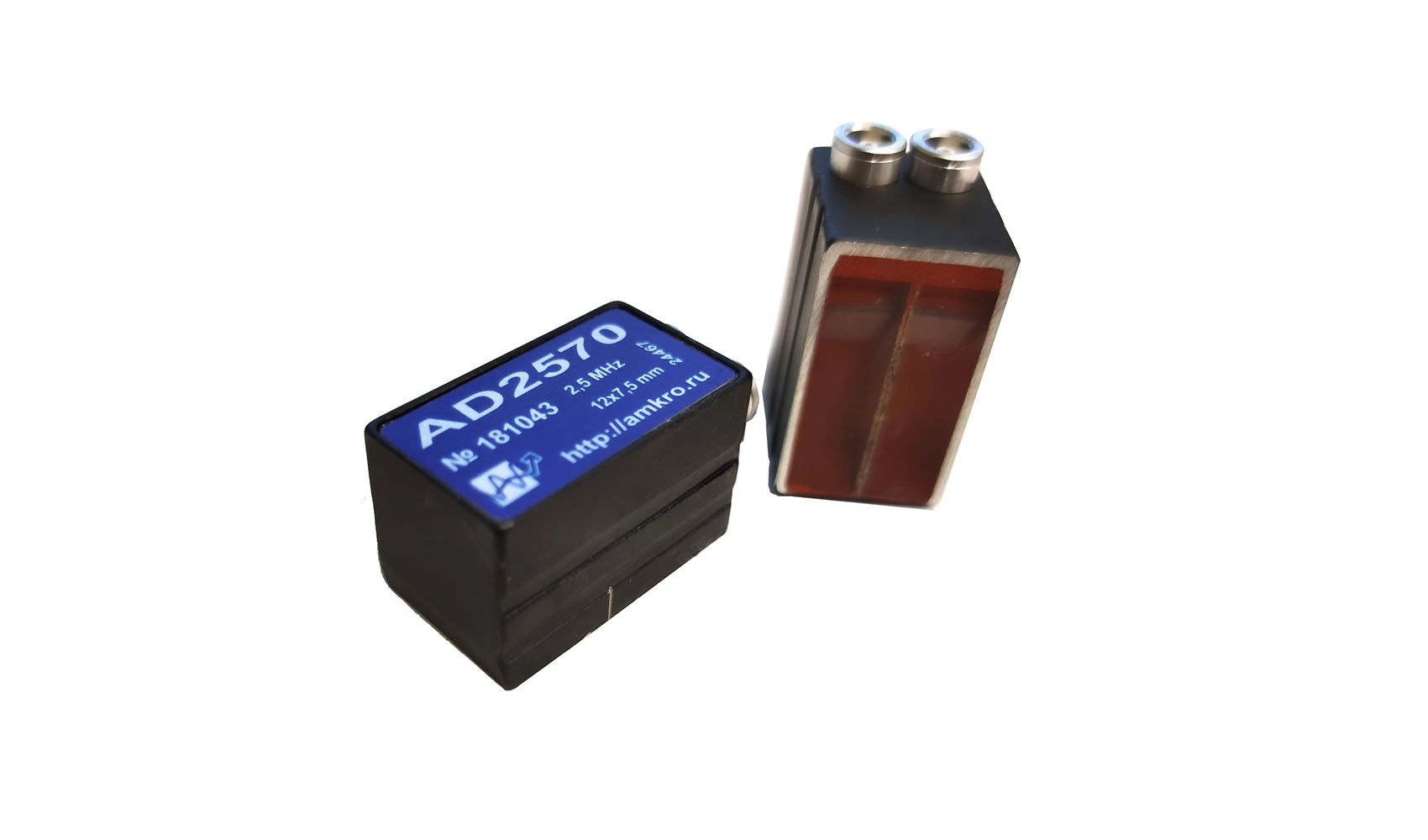

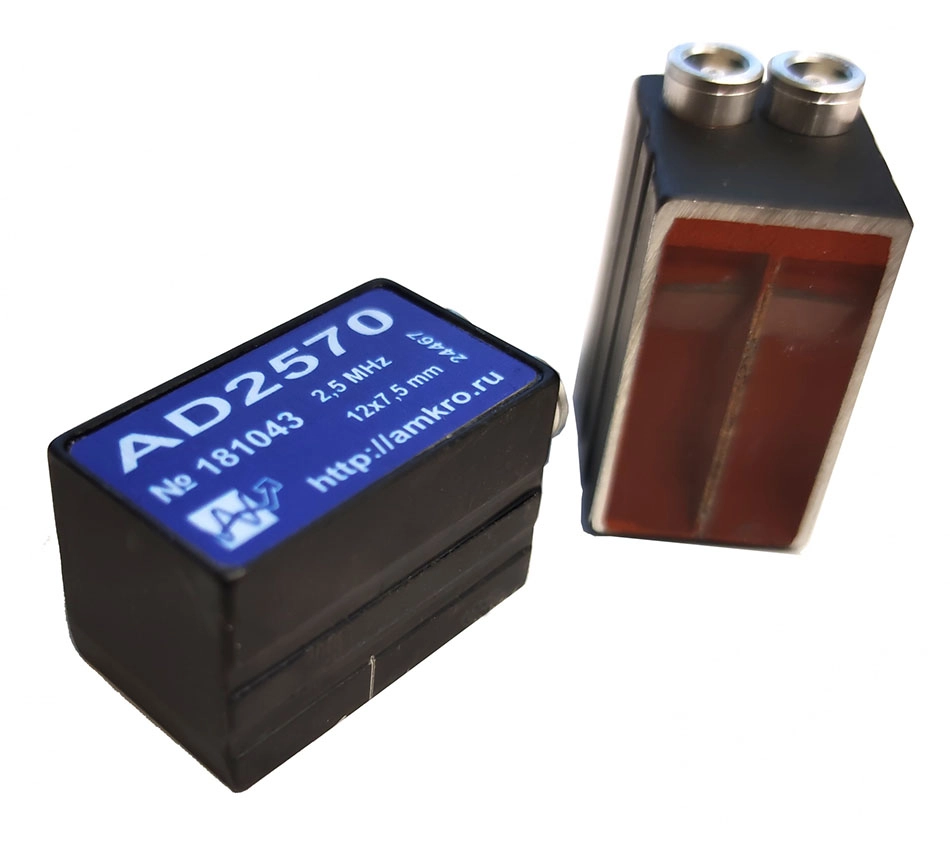

Преобразователь среднегабаритный наклонный раздельно-совмещенный миниатюрный поперечных волн. Маркировка по ГОСТ: П122-ХХ-ХХ-С, где XX-ХХ частота и угол ввода поперечной (сдвиговой) волны в сталь 20. Размер пьезоэлемента 12х7,5 мм. Разъем - 2хLemo00. Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов. Номинальные частоты 2,5 и 5 МГц соответственно при заказе следует указать AD50XX или AD25XX, угол.
Преобразователь имеет большие габариты чем, например, ADZ и ADX и используется как правило на листах и плоских изделиях.
|
Тип |
|
контактный, наклонный, раздельно-совмещенный, поперечных волн |
|
Обозначение по ГОСТ |
|
П122-5-ХХ-С (где XX - угол ввода поперечной волны в сталь) |
|
Номинальная частота преобразователя |
|
2,5 и 5 МГц ± 10% |
|
Тип излучаемых волн |
|
поперечные |
|
Размер пьезокерамического элемента |
|
12х7,5 мм |
|
Размер контактной поверхности |
|
20х34 мм |
|
Материал призмы |
|
орстекло |
|
Разъем подключения |
|
2 х Lemo00 |
|
Встроенный согласующий элемент |
|
индуктивность |
|
Материал корпуса |
|
алюминий с гальваническим покрытием |
|
Габаритные размеры (ШхДхВ) |
|
20 х 35 х 22,5 мм |
