Преобразователь наклонный совмещенный малогабаритный поперечных волн. Маркировка по ГОСТ: П121-2,5-ХХ-М, где XX - угол ввода поперечной (сдвиговой) волны в сталь 20. Номинальная частота 2,5 МГц Размер пьезоэлемента 8х9 мм подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.

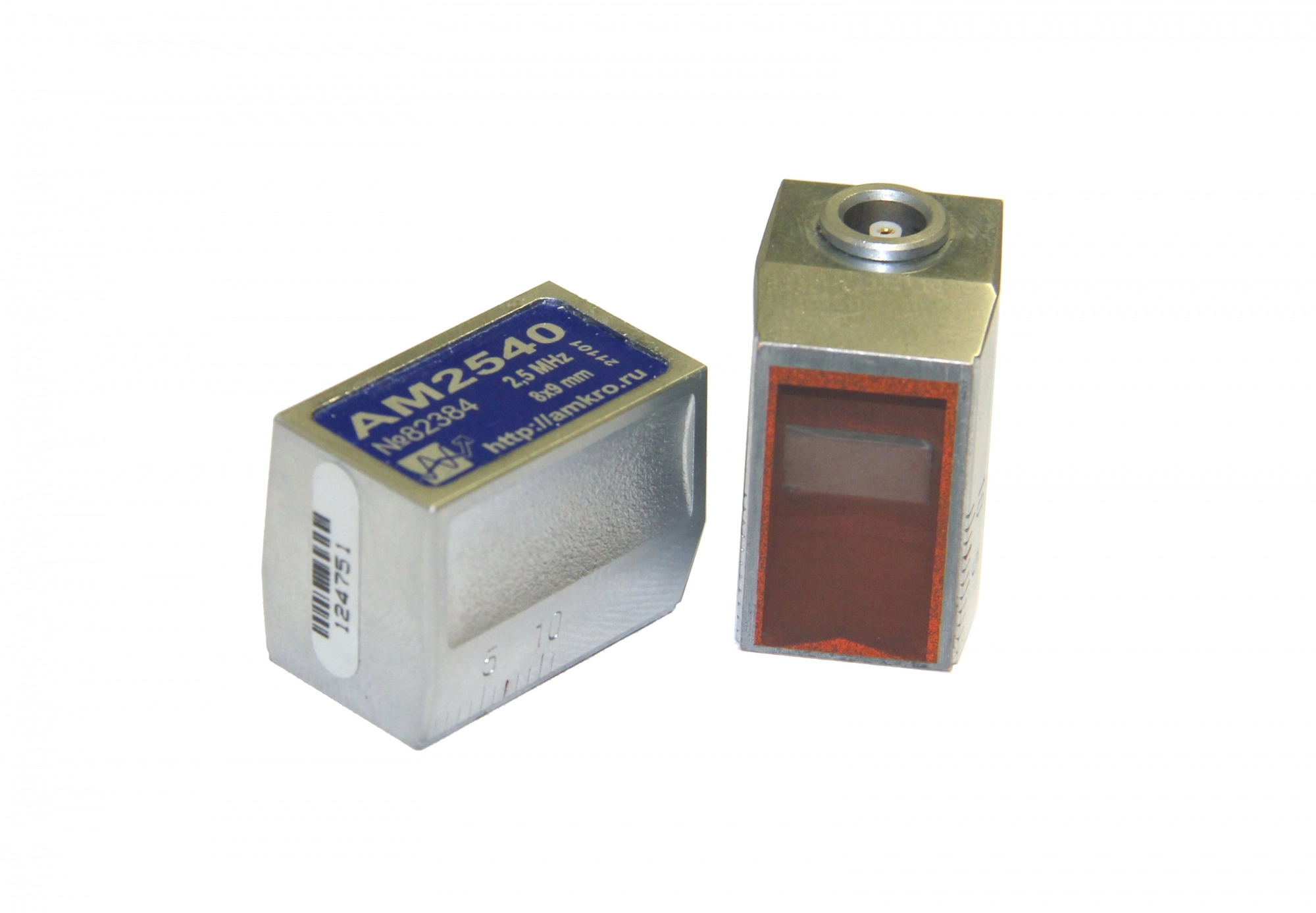

AM25xx стандартный преобразователь с призмой из оргстакла и горизонтальным расположением разъема - 7 550 руб.
AM25xxV стандартный преобразователь с призмой из оргстакла и вертикальным расположением разъема - 7 550 руб.
AM25xxZ износостойкий преобразователь с призмой из полимера и горизонтальным расположением разъема - 9 900 руб.
|
Тип |
|
контактный, наклонный, совмещенный, поперечных волн |
|
Обозначение по ГОСТ |
|
П121-2,5-ХХ-М (где XX - угол ввода поперечной волны в сталь) |
|
Номинальная частота преобразователя |
|
2,5 МГц ± 10% |
|
Тип излучаемых волн |
|
поперечные |
|
Размер пьезокерамического элемента |
|
8х9 мм |
|
Размер контактной поверхности |
|
13х22,5 мм |
|
Материал призмы |
|
оргстекло |
|
Разъем подключения |
|
Lemo 00.250 |
|
Встроенный согласующий элемент |
|
индуктивность |
|
Материал корпуса |
|
латунь с гальваническим покрытием |
|
Габаритные размеры (ШхДхВ) |
|
15 х 25 х 17,5 мм |
