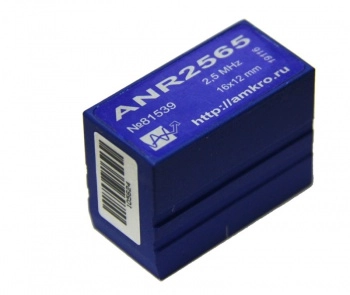

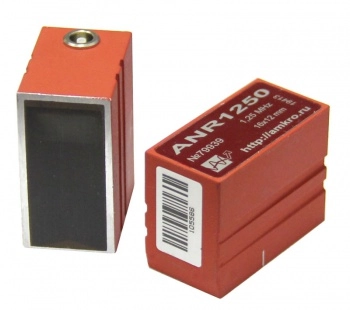

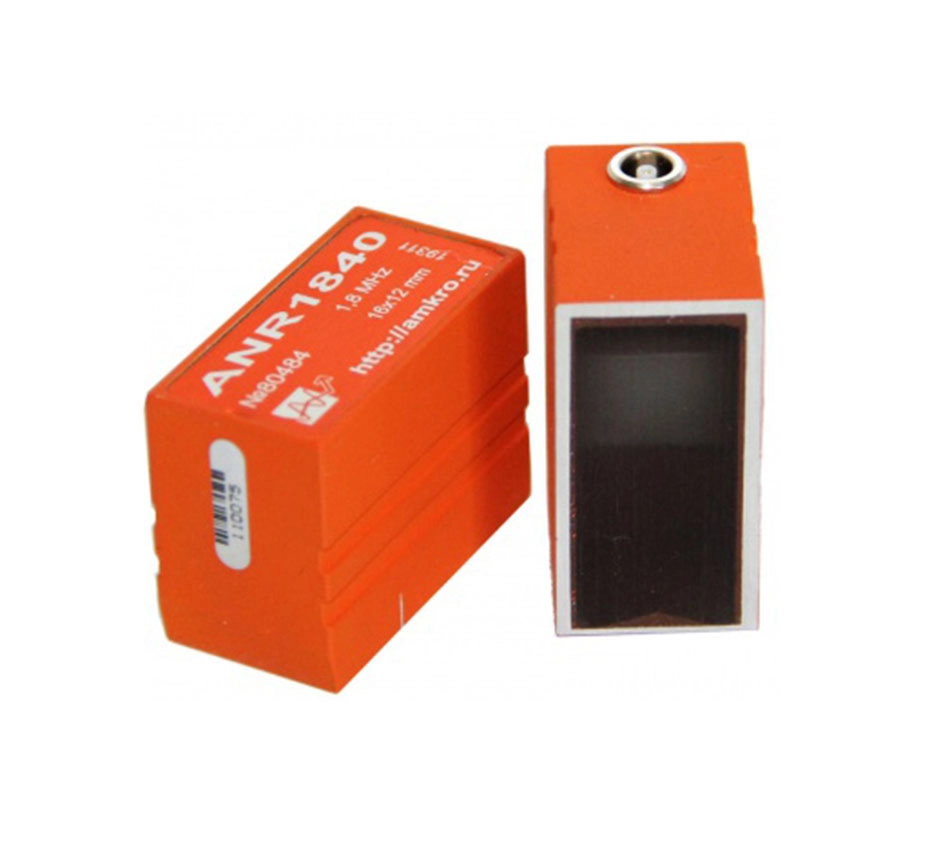

Преобразователь наклонный совмещенный поперечных волн с большим размером пьезоэлемента 16х12 мм и корпуса. Идеален для контроля крупнозернистых сплавов и дефектов на большой глубине. Маркировка по ГОСТ: П121-ХХ-ХХ-А-005, где XX-ХХ – частота и угол ввода сдвиговой (поперечной) волны в сталь. Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.
ANR12xx частота 1,25 МГц
ANR18xx частота 1,8 МГц
ANR25xx частота 1,8 МГц
|
Тип |
|
контактный, наклонный, совмещенный поперечных волн |
|
Обозначение по ГОСТ |
|
П121-ХХ-ХХ-А-005 (где XX-ХХ частота и угол ввода поперечной волны в сталь) |
|
Номинальные частоты преобразователя |
|
1,25 | 1,8 | 2,5 МГц ± 10% |
|
Тип излучаемых волн |
|
сдвиговые (поперечные) |
|
Размер пьезокерамического элемента |
|
16х12 мм |
|
Размер контактной поверхности |
|
20х40 мм |
|
Материал призмы |
|
орстекло |
|
Разъем подключения |
|
Lemo 00.250 |
|
Встроенный согласующий элемент |
|
индуктивность |
|
Материал корпуса |
|
алюминий с покрытием |
|
Габаритные размеры (ШхДхВ) |
|
20 х 40 х 30 мм |
