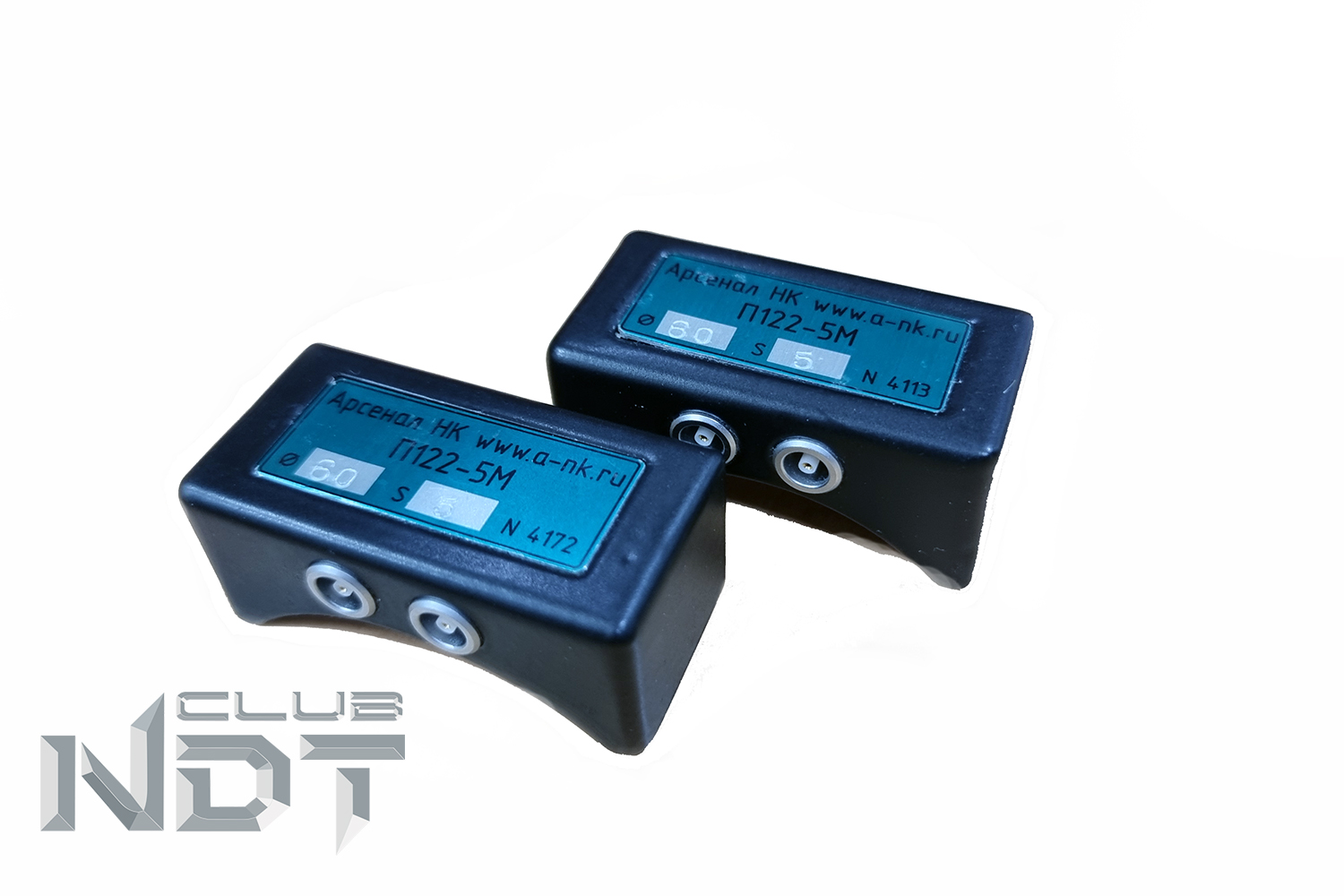

Раздельно-совмещенные преобразователи хордового типа для контроля металла (Арсенал НК)
Для заказа необходимо сообщить следущее:
Диаметр трубы, толщина трубы и нужен ли в комплект СОП (НО) или нужен только преобразователь
Назначение
Преобразователи хордового типа предназначены для контроля качества сварных соединений стальных трубопроводов малого диаметра (10... 325 мм) с малой толщиной стенки (2... 9 мм). Применение ПЭП хордового типа предписывается такими нормативными документами, как РД 34.17.302-97 (ОП-501), РД 25.160-10-КТН-016-15 и другими.
Отличительные особенности
- корпус преобразователей выполнен из металла

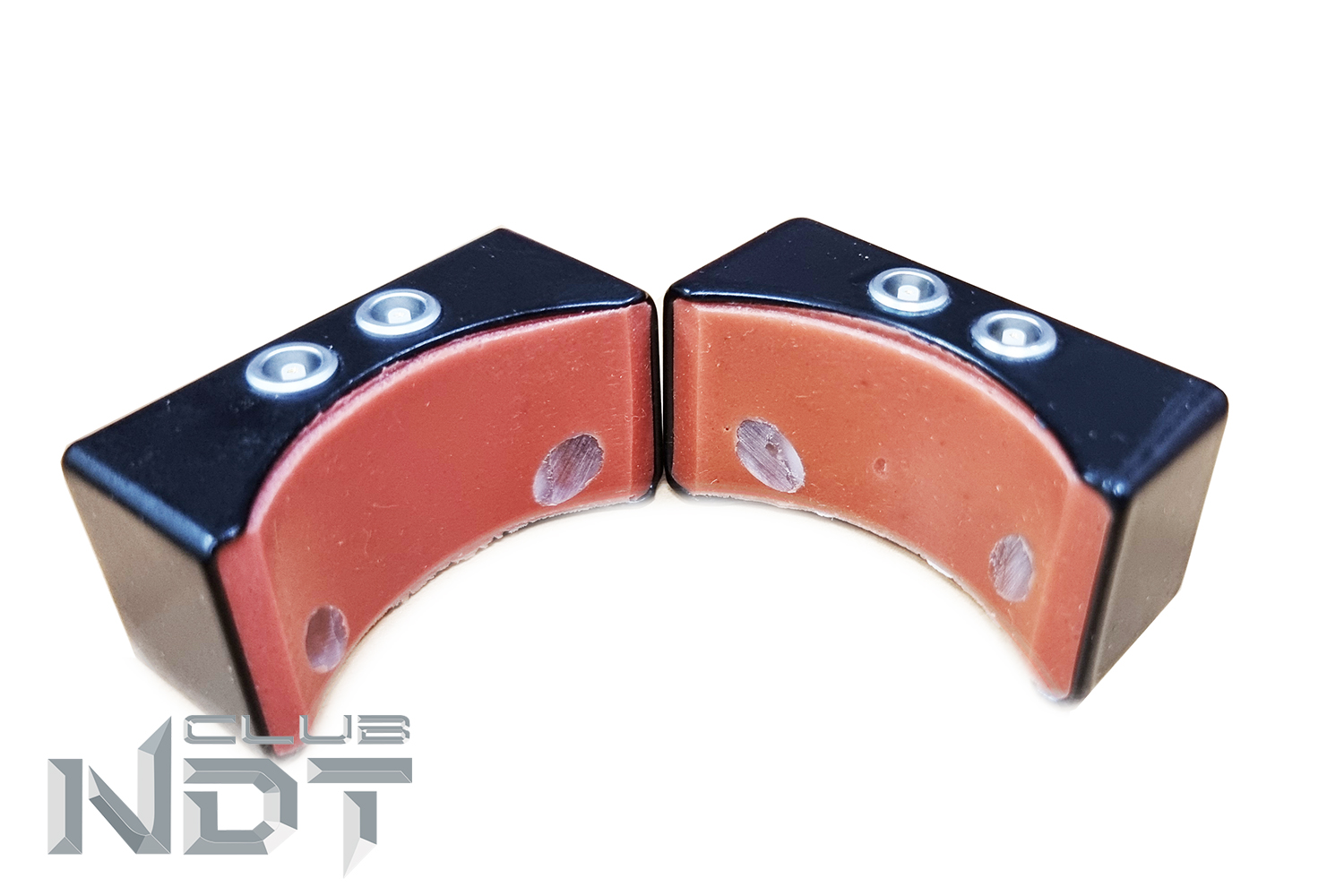

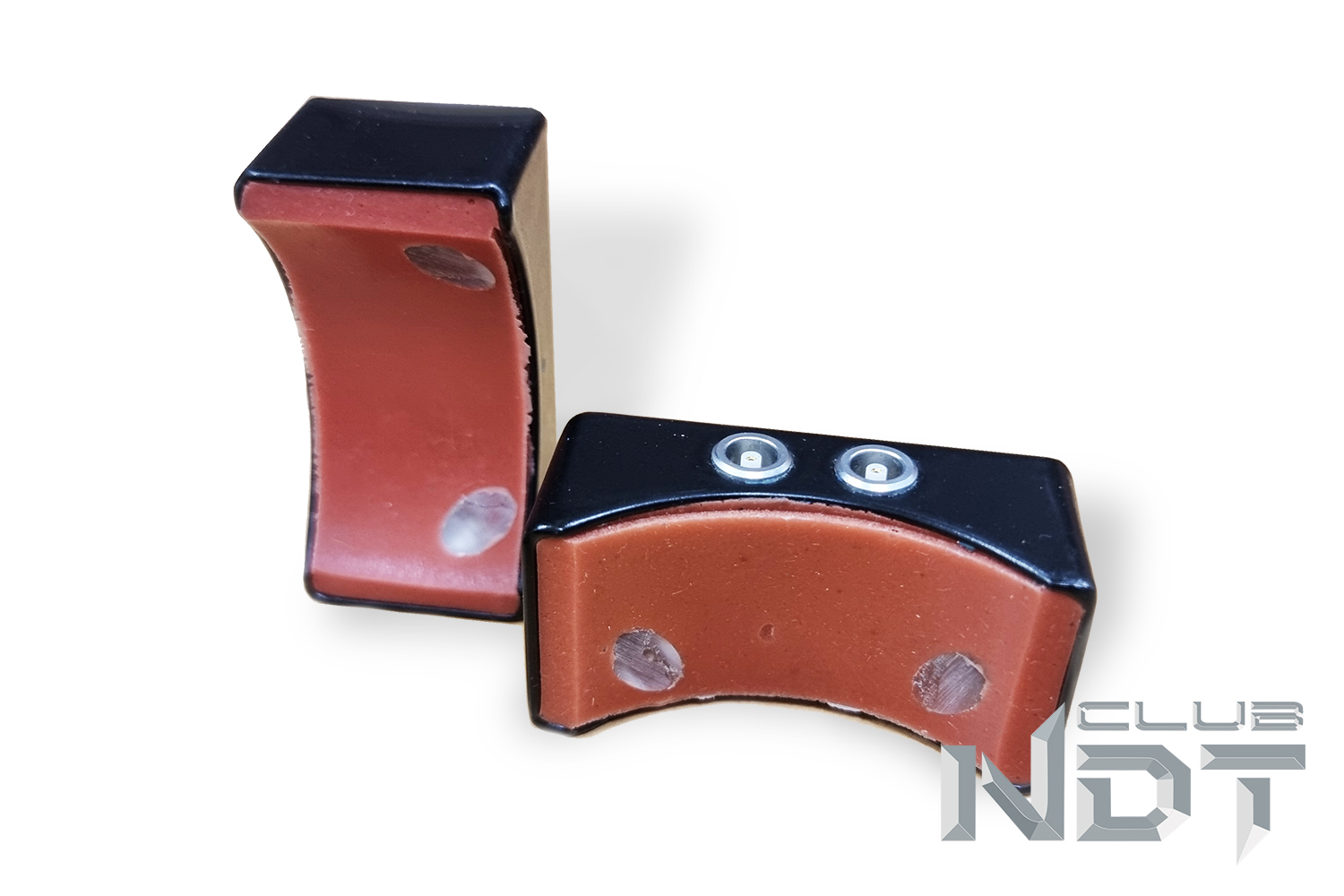

- протектор мягкий и эластичный что позволяет нивелировать неровности на поверхности контролируемых труб
- используется только продольное сканирование сварного шва, что повышает производительность контроля
- преобразователи поставляются в комплекте с СОП. На каждый диаметр и толщину контролируемой трубы изготавливается комплект "преобразователь + СОП"
- СОП изготавливается из отрезка трубы соответствующего типоразмера с искусственным отражателем типа "плоскодонное отверстие". Размер отражателя - согласно требований РД 25.160-10-КТН-016-15
- СОП изготавливаются из стали марки Ст. 20 или других марок стали при необходимости
Основные технические характеристики
- эффективная частота преобразователей - 5 МГц
- тип разъемов - Lemo 00 (установлены в корпусе преобразователя)
