Cубминиатюрные наклонные УЗ ПЭП 5МГц для контроля сварных соединений в условиях, когда околошовная зона небольшая или присутствуют другие ограничивающие факторы.
Маркировка по ГОСТ: П121-5-ХХ, где XX - угол ввода поперечной (сдвиговой) волны в сталь 20 (возможно изготовить пэп с углами 40, 50, 60, 65, 70 , 75, 90°). Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.

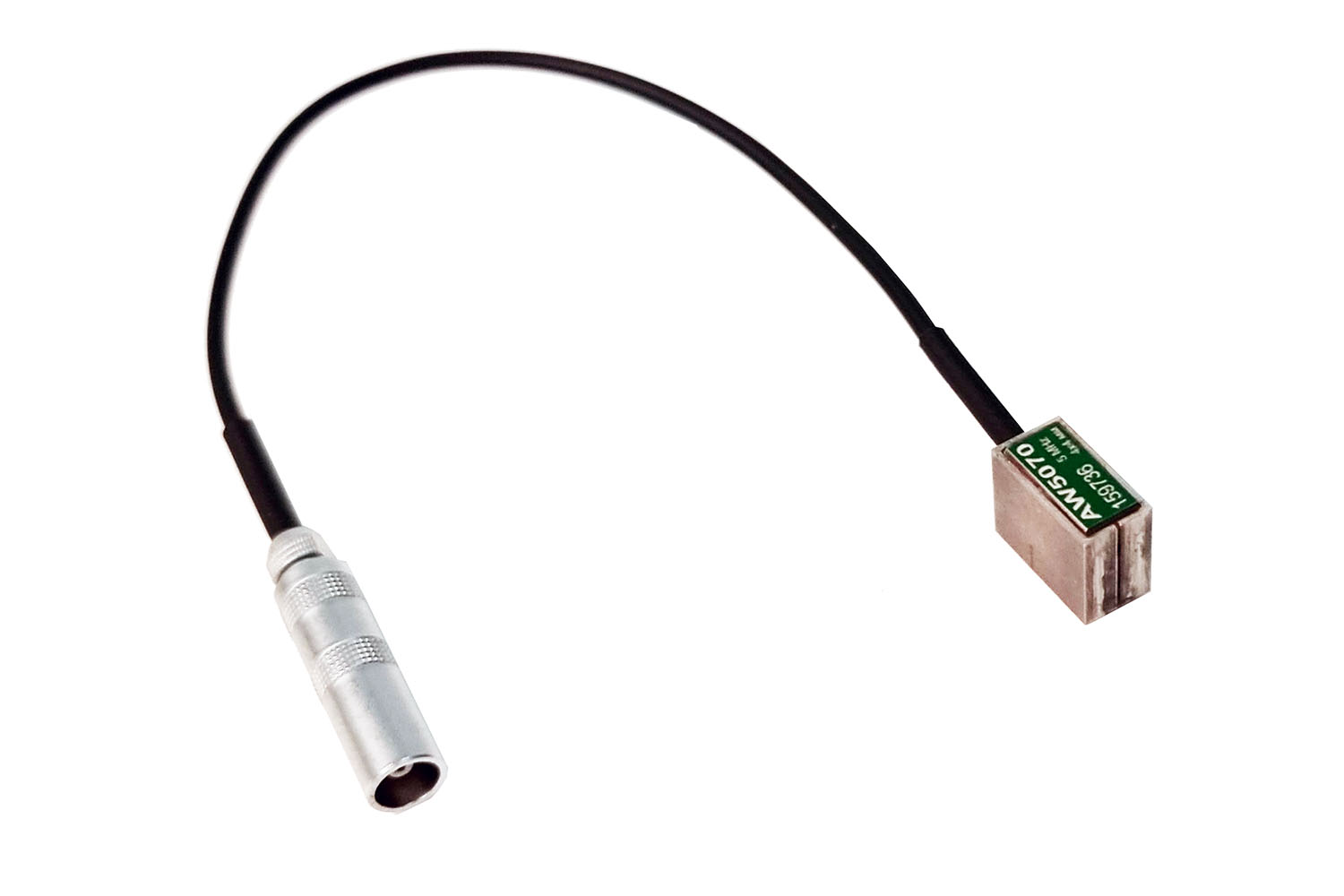

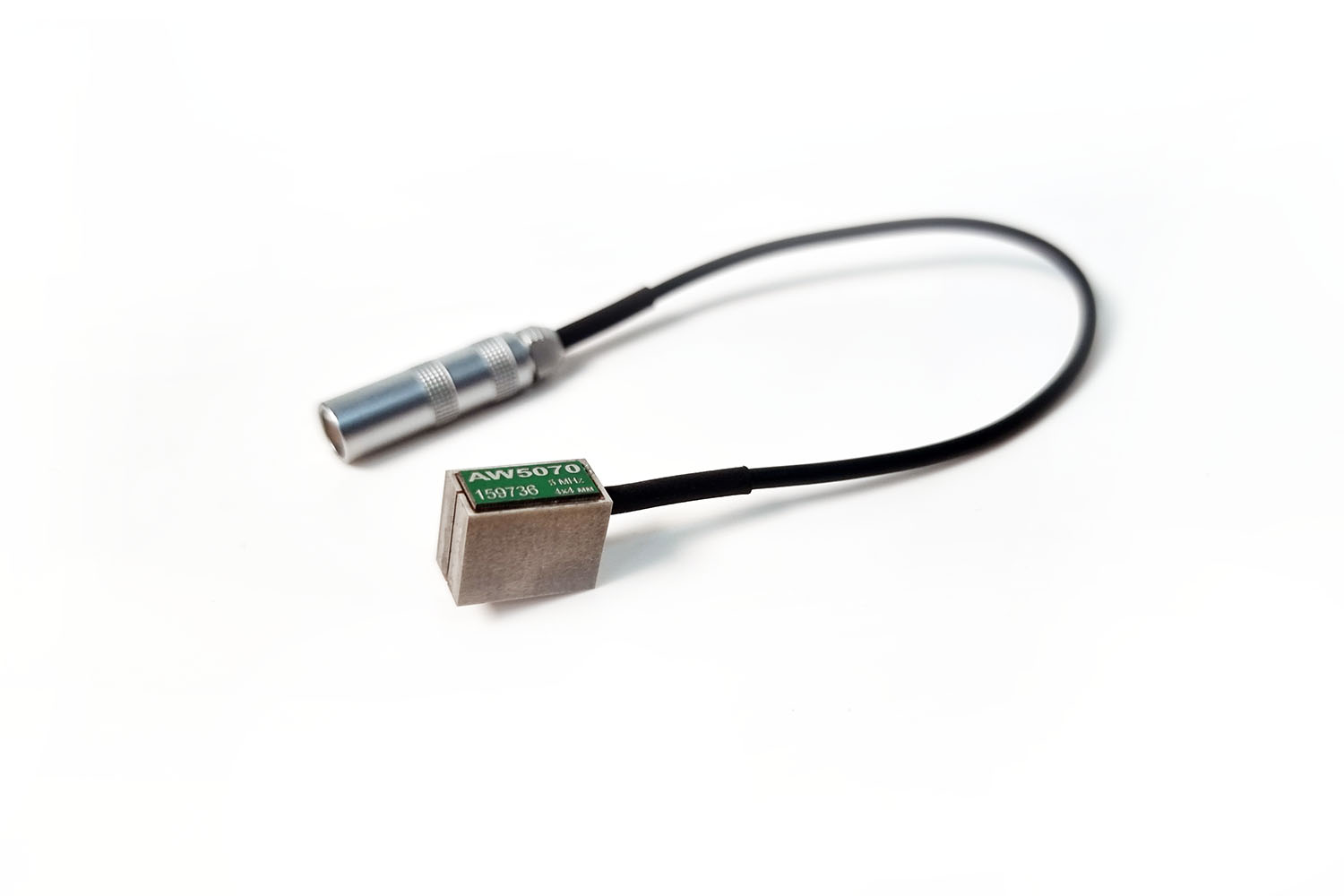

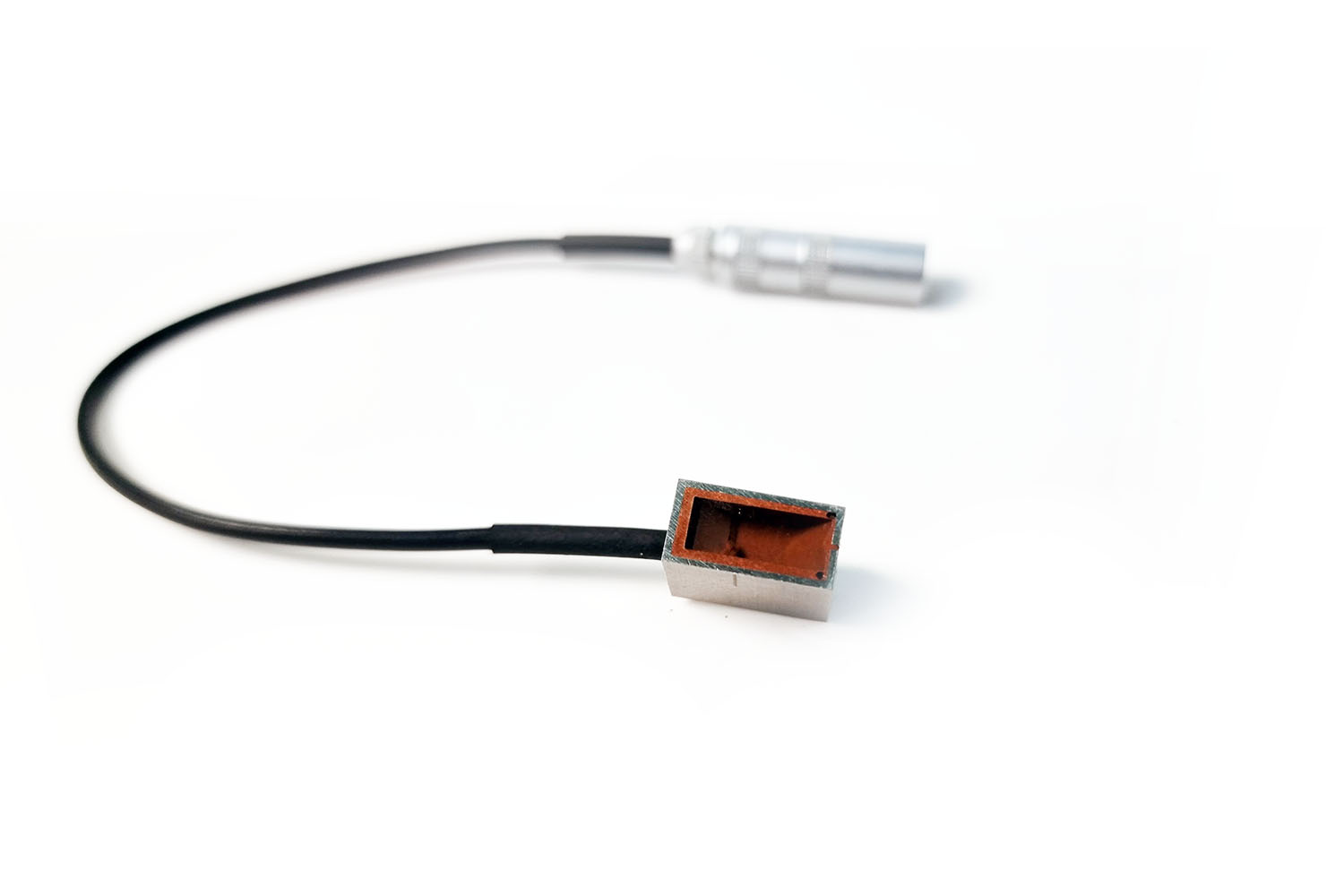

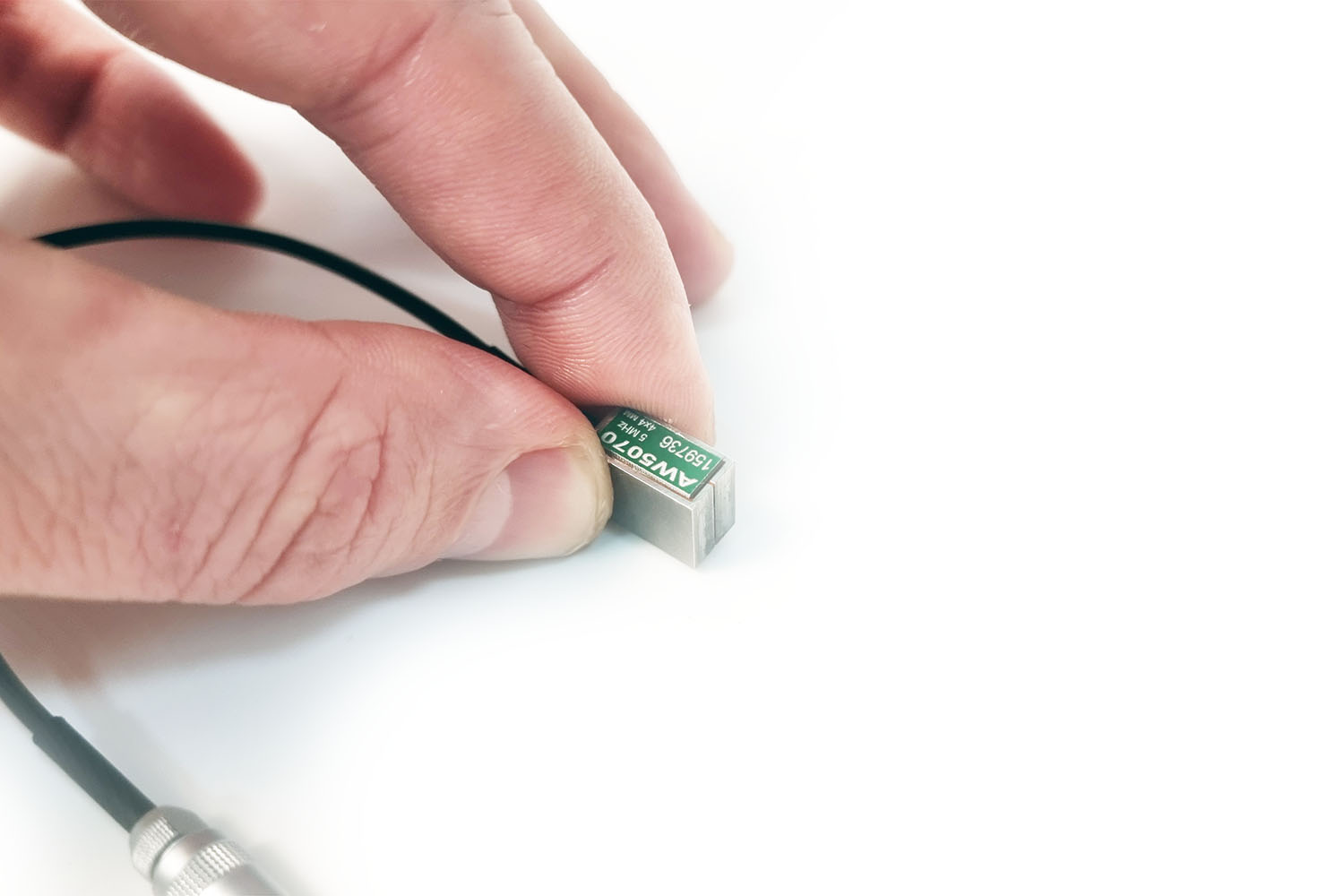

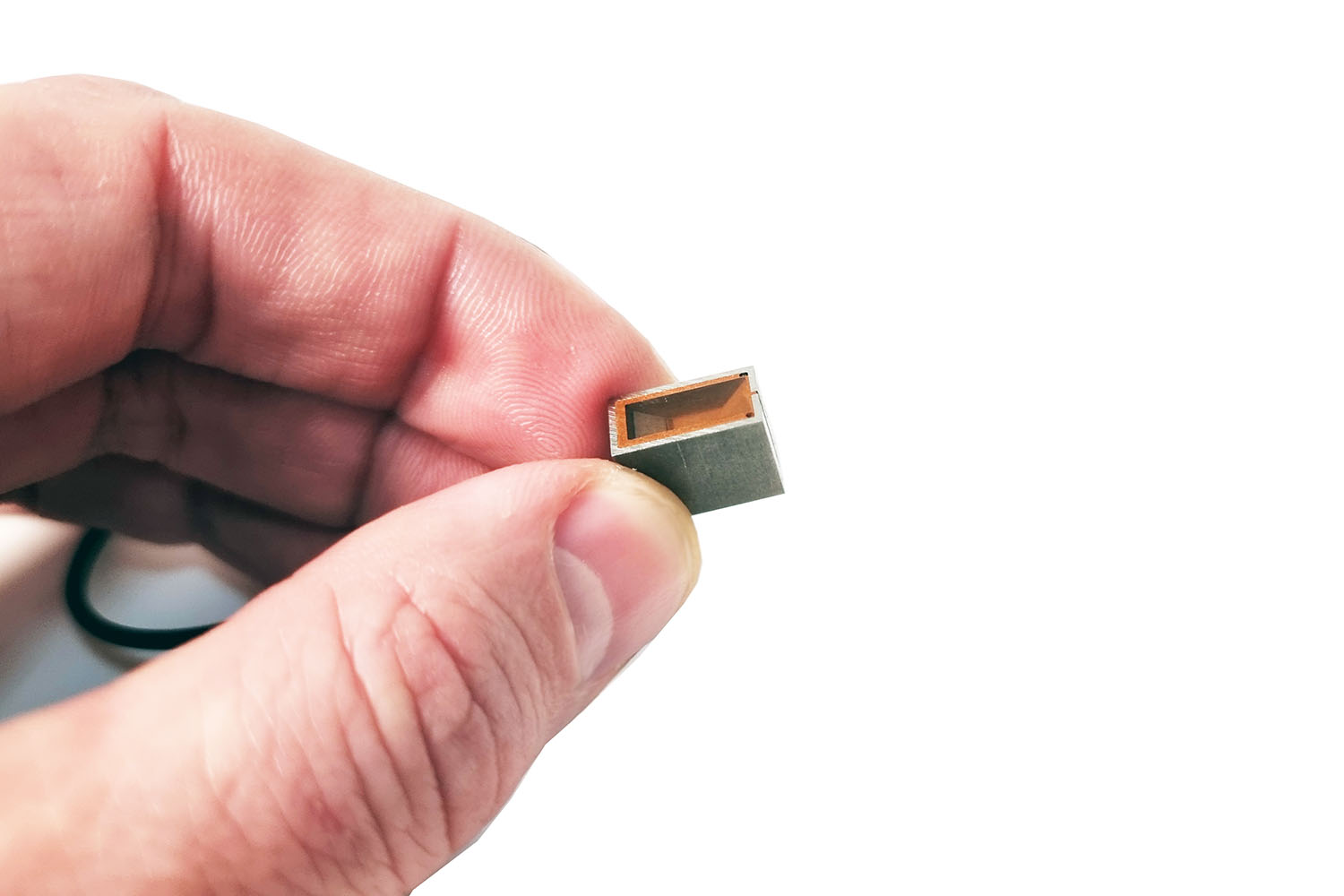

На фото и видео материалах представлен ульттразвуковой наклонный преобразователь AW5070.
Технические характеристики:
|
Номинальная частота 5 МГц± 10% |
|
Размер пьезоэлемента 4х4 мм. |
|
Размер контактной поверхности 6,5 х 12,5 мм |
|
Габаритные размеры (ШхДхВ) 6,5 х 12,5 х 10 мм |
|
Разъем подключения - интегрированный кабель длиной 130 мм с разъемом Lemo 00 ("female"/"розетка") |
|
Материал призмы - орстекло |
|
Материал корпуса - алюминий с гальваническим покрытием |
