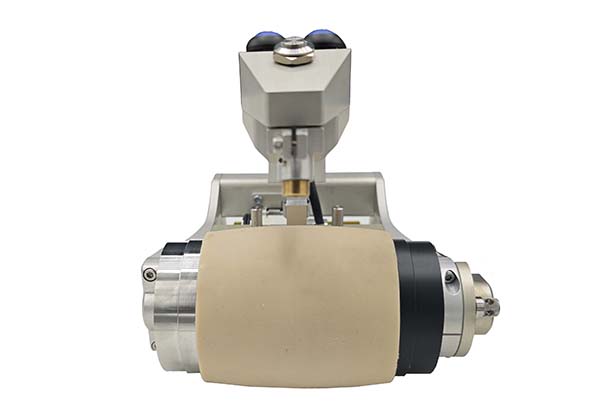

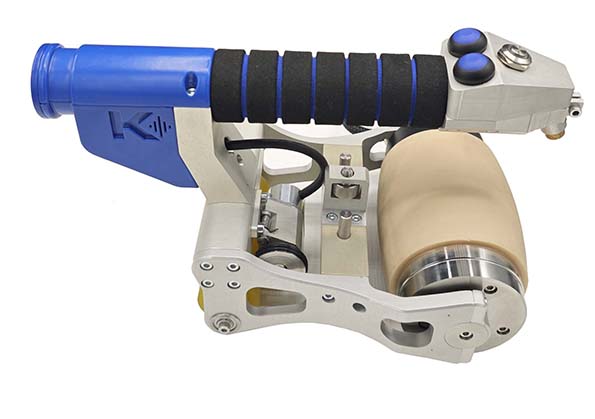

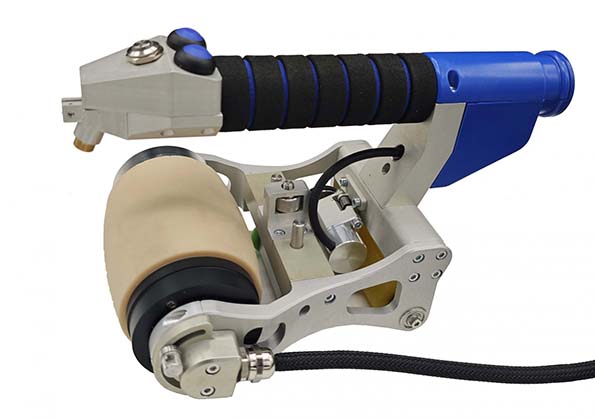

Роликовый преобразователель предназначен для проведения ручного неразрушающего ультразвукового контроля с помощью преобразователей на фазированных решетках. Относится к переносным специализированным приспособлениям контроля для работы в цеховых, лабораторных и полевых условиях. Сканер предназначен для контроля композиционных и других материалов с гладкой ровной поверхностью.

Уникальный эластичный материал шины ролика сканера специально разработан для обеспечения высокого качества ультразвукового контроля, не уступающего иммерсионному. Материал ролика имеет скорость УЗК и акустический импеданс сходные с водой, благодаря чему удается избежать отражений от стенки ролика. Достаточно минимального количества жидкости и небольшого давления на преобразователь для получения качественного акустического контакта и четкого сигнала даже в сложных позициях сканирования.

Конструкция преобразователя способствует эффективной передаче ультразвука в объект и обеспечивает оптимальную разрешающую способность (1 мм) в подповерхностной зоне в композиционных материалах при использовании ФР-преобразователя с частотой 5 МГц.

Наличие энкодера (датчика пути) позволяет реализовать полное документирование результатов контроля, с последующей расшифровкой с помощью программы анализа.

Встроенная кнопка индексации обеспечивает быстрое построение карты поверхности материала путем получения многочисленных линий C-сканов и их объединения в единое изображение в режиме реального времени.

Ультразвуковой преобразователь RollScan использует прямые ультразвуковые лучи (перпендикулярно поверхности контроля) для контроля материалов. Наиболее широко распространенные области применения – это выявление расслоений и пористости композитных материалов, а также измерение остаточной толщины стенки композитных панелей. Встроенный лазерный указатель облегчает выполнение точного прямолинейного сканирования.

* перечень номенклатуры, входящий в конкретный комплект, зависит от назначения комплекта и формируется по заказам потребителей

RollScan: технические характеристики
