А1040 MIRA ультразвуковой томограф для контроля бетона

  • images/all/24/15/big/img_13.jpg

    1

    А1040 MIRA
  • images/all/24/15/big/img_15.jpg

    1

    А1040 MIRA
  • images/all/24/15/big/img_17.jpg

    1

    А1040 MIRA
  • images/all/24/15/big/img_19.jpg

    1

    А1040 MIRA
  • images/all/24/15/big/img_29.jpg

    1

    А1040 MIRA
  • images/all/24/15/big/img_31.jpg

    1

    А1040 MIRA
  • images/all/24/15/big/img_37.jpg

    1

    А1040 MIRA
  • images/all/24/15/big/img_39.jpg

    1

    А1040 MIRA

СТОИМОСТЬ:
по запросу

ДЕМОНСТРАЦИЯ . В НАЛИЧИИ НА СКЛАДЕ

ПОВЕРКА

ВЫЕЗДНАЯ ДЕМОНСТРАЦИЯ

ПРОДУКЦИЯ ПОД ЗАКАЗ



КУПИТЬ

ПРОИЗВОДИТЕЛЬ: АКС
АКС

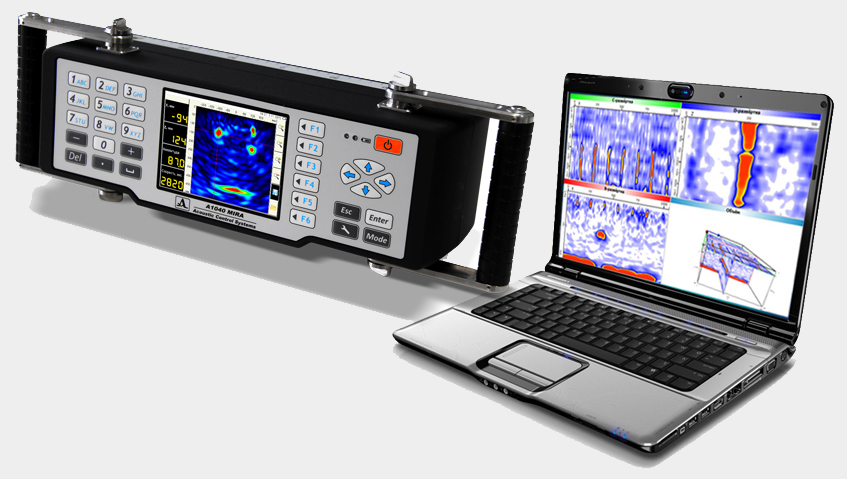

Ультразвуковой томограф А1040 MIRA (МИРА) - используется для контроля конструкций из бетона, железобетона и камня. Контроль ведется при одностороннем доступе к испытуемому объекту с сухим точечным контактом (без контактной смазки). Выявляются такие виды дефектов как: инородные включения, полости, непроливы в бетоне, расслоения, а также томограф используется для толщинометрии изделий из бетона, камня и железобетона.  Данный прибор является усовершенствованной версией томографа А1040 Полигон, который с успехом используется на предприятиях, как в России, так и за рубежом. А так же вы можете посмотреть А1040 MIRA 3D

А1040 MIRA УЛЬТРАЗВУКОВОЙ НИЗКОЧАСТОТНЫЙ ТОМОГРАФ ДЛЯ КОНТРОЛЯ БЕТОНА БАЗОВАЯ КОМПЛЕКТАЦИЯ

А1040 MIRA блок УЗ томографа

Переносной компьютер типа Notebook

Сетевой адаптер с кабелем 220В-15В

Носитель с документацией и ПО

Кабель USB A-Micro B

Проверочный образец A1040 MIRA

Жесткий кейс М40

 ОСОБЕННОСТИ УЛЬТРАЗВУКОВОГО НИЗКОЧАСТОТНОГО ТОМОГРАФА А1040 MIRA:

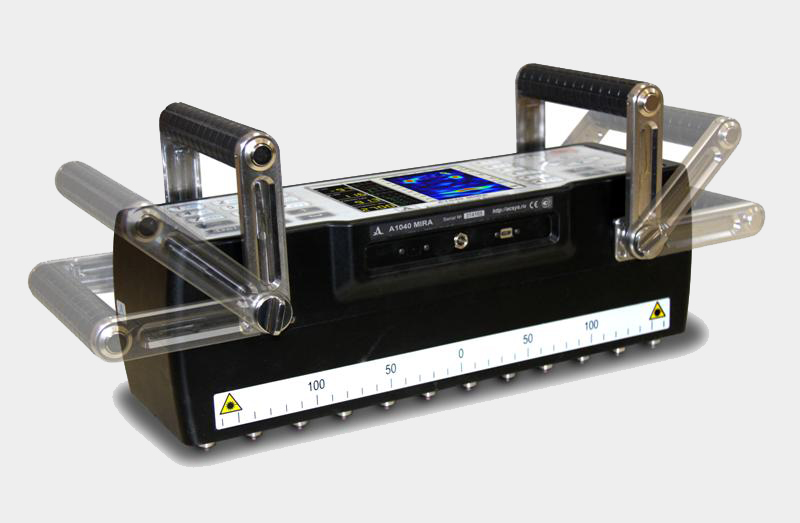

• Облегченный пластиковый корпус - с подвижными ручками
• 6 часов непрерывной автономной работы без использования внешнего компьютера
• Сухой точечный акустический контакт с адаптацией к неровностям поверхности конструкции
• Автоматическое измерение скорости распространения ультразвуковой волны в объекте контроля
• Встроенный лазерный целеуказатель для точного позиционирования устройства
• Яркий TFT дисплей и пленочная клавиатура - работа в любых погодных условиях




ОПИСАНИЕ УСТРОЙСТВА НИЗКОЧАСТОТНОГО УЛЬТРАЗВУКОВОГО ТОМОГРАФА А1040 MIRA:

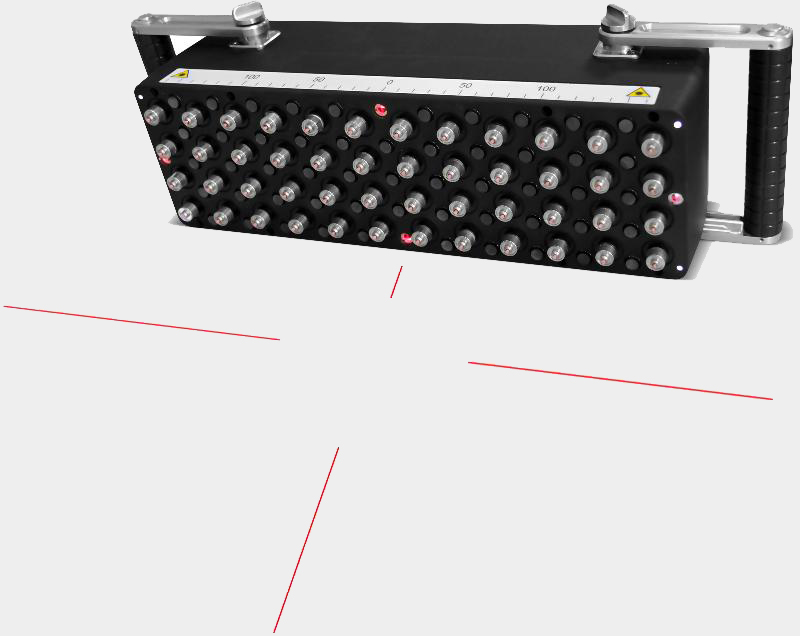

Томограф для бетона А1040 MIRA представляет собой полностью автономный измерительный блок, которым проводят сбор и томографическую обработку полученных данных. Измерительный блок содержит матричную антенную решетку из 48 (12 блоков по 4 элемента в каждом) низкочастотных широкополосных преобразователей поперечных волн с сухим точечным контактом и керамическими износостойкими наконечниками. Это обеспечивает их продолжительное использование по грубым поверхностям, без применения контактной жидкости. Каждый преобразователь имеет независимый пружинный подвес, что позволяет проводить контроль по неровным поверхностям.

ПРОЦЕСС СБОРА ДАННЫХ
В приборе используется метод синтезированной фокусируемой апертуры с комбинационным зондированием (САФТ-К), при котором происходит фокусировка ультразвука в каждую точку полупространства. Массив данных формируется путем сбора информации со всех измерительных пар антенного устройства томографа. Принимаемые антенной решеткой сигналы обрабатываются на встроенном компьютере непосредственно в процессе работы.
Затем полученные данные представляются на экране прибора и сохраняются в встроенной флеш-памяти. В результате получается наглядный образ сечения объекта контроля (В-тип), где разными цветами (в зависимости от выбранной цветовой схемы) закодирована отражающая способность каждой точки визуализируемого объема. Время сбора данных и вывода на экран образа сечения в одной позиции решетки – 3 сек.



РЕЖИМЫ РАБОТЫ
ОБЗОР - предназначен для оперативного просмотра внутренней структуры конструкции в произвольных местах. На экране отображается В-томограмма на глубину до 2 метров.
- Автоматическое определение скорости распространения ультразвуковой волны.
- Измерение координат и уровней образов в томограмме.
- Измерение толщины конструкции.
- Просмотр А-Сканов



КАРТА - предназначен для формирования массива данных в форме набора В-томограмм объекта контроля (перпендикулярных поверхности) при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом. Из накопленного 3-х мерного массива данных можно выводить на экран любое изображение В-типа.
Контроль проводится по схеме пошагового сканирования объекта контроля с объединением данных и реконструкцией объема под всей отсканированной площадью объекта контроля.


НАСТРОЙКА - Используется для выбора и установки параметров и рабочей конфигурации.
Существует возможность создания и сохранения ряда рабочих конфигураций под различные объекты контроля. Возможность задания имени объекта и технических параметров, с последующим выбором их из памяти прибора перед началом контроля.


ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ТОМОГРАФА А1040 MIRA:

Прибор поставляется в комплекте со специализированным программным обеспечением для расширенной обработки собранных данных на внешнем компьютере
Программа обеспечивает считывание данных из прибора и представления их как в виде томограмм, так и в 3-х мерном объемном виде, что облегчает понимание конфигурации внутренней структуры бетонного объекта контроля.
Удобные инструменты программного обеспечения позволяют определить координаты залегания и амплитуду в объекте контроля для каждого отражателя, а так же расстояния между дефектами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УЛЬТРАЗВУКОВОГО НИЗКОЧАСТОТНОГО ТОМОГРАФА A1040MIRA:

Параметр

Значение

Поисковое устройство

Встроенная матричная антенная решетка

Количество преобразователей в матричной антенной решетке

48

Тип преобразователей, используемых в антенной матричной решетке

Низкочастотные широкополосные поперечных волн с сухим точечным контактом и керамическими износостойкими наконечниками

Диапазон устанавливаемых скоростей ультразвука, м/с

от 1 000 до 4 000

Максимальная глубина обзора в бетоне, мм

2500

Максимальная глубина обзора в железобетоне, мм

800

Диапазон измерений толщины, мм

от 50 до 600

Пределы допускаемой абсолютной погрешности измерений толщины, мм, где Х-измеряемая толщина

±(0,05∙Х+10)

Диапазон измерений глубины залегания дефекта (воздушный цилиндр диаметром не менее 20 мм, длиной не менее 200 мм), мм

от 50 до 400

Пределы допускаемой абсолютной погрешности глубины залегания дефекта, мм, где Н-измеряемая глубина

±(0,05∙Н+10)

Источник питания

аккумулятор

Номинальное значение напряжения аккумулятора, В

11,2

Продолжительность непрерывной работы от полностью заряженного аккумулятора, ч, не менее

5

Габаритные размеры, мм, не более:

без ручек

375х120х133

с горизонтальным расположением ручек

490х170х150

с вертикальным расположением ручек

375х170х210

Масса электронного блока прибора с ручками и встроенным аккумулятором, кг, не более

4,5

Средний срок службы, лет, не менее

5

Условия эксплуатации

температура воздуха, °С

-1..+ 50

относительная влажность при температуре плюс 35°С, %, не выше

95
