ТКМ-359М твердомер динамический

70 224 отгрузка сразу
с НДС
ЦЕНА И СРОКИ ПОСТАВКИ АКТУАЛЬНЫ НА 14.06.2024
  КУПИТЬ

ПОВЕРКА

ЕСТЬ НА СКЛАДЕ

ПОСТАВКА 2-3 ДНЯ

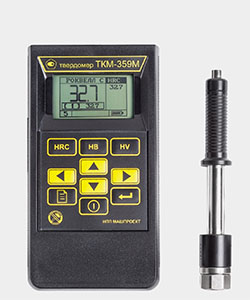

ТКМ-359М динамический твердомер

ТКМ-359М высокоточный портативный прибор для оперативного измерения твердости металлов, в т. ч. контроля качества термообработки, закалки ТВЧ, оценки механической прочности.
Твердомер ТКМ-359 реализует измерения в основных, стандартизованных в России шкалах твердости - HB, HRC, HV, а также шкалах HRA, HRB, HSD и предел прочности на разрыв (пересчет по ГОСТ 22761-77 для сталей перлитного класса).

ТКМ-359М ДИНАМИЧЕСКИЙ ТВЕРДОМЕР БАЗОВЫЙ КОМПЛЕКТ

70 224 руб.

Электронный блок твердомера ТКМ359М с установленным аккумулятором

Датчик типа "D" (штатный датчик)

Зарядное устройство

Кабель для подключения к ПК

Программное обеспечение для ПК на CD

Защитный чехол с ремнем

Манжета для закрепления твердомера на руке оператора

Сумка для переноски и хранения

Документация и свидетельство о поверке



КОНСТРУКЦИЯ ДАТЧИКА ТВЕРДОМЕРОВ ТКМ-359М/ТКМ-359С:

Основными функциональными частями датчика являются пружина, индентор и электромагнитная катушка. Пружина разгоняет индентор. Индентор ударяется о поверхность контролируемого изделия и отскакивает в обратную сторону. При отскоке индентора в катушке наводится ЭДС, пропорциональная скорости отскока от поверхности изделия. Скорость отскока определяется твердостью изделия. Опорная шайба может сниматься (отвинчиваться) с датчика для уменьшения площади необходимой для его размещения на поверхности изделия, при измерении. Вместо опорной шайбы может устанавливаться насадка типа Z-359

 Для обеспечения оптимальных условий измерений на изделиях в составе твердомеров могут использоваться дополнительные датчики с различными габаритами и различной жесткостью пружины, обеспечивающей различную энергию удара индентора о контролируемое изделие.

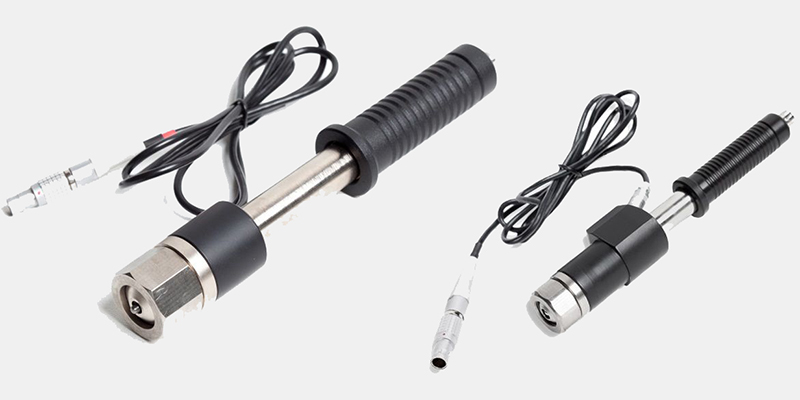

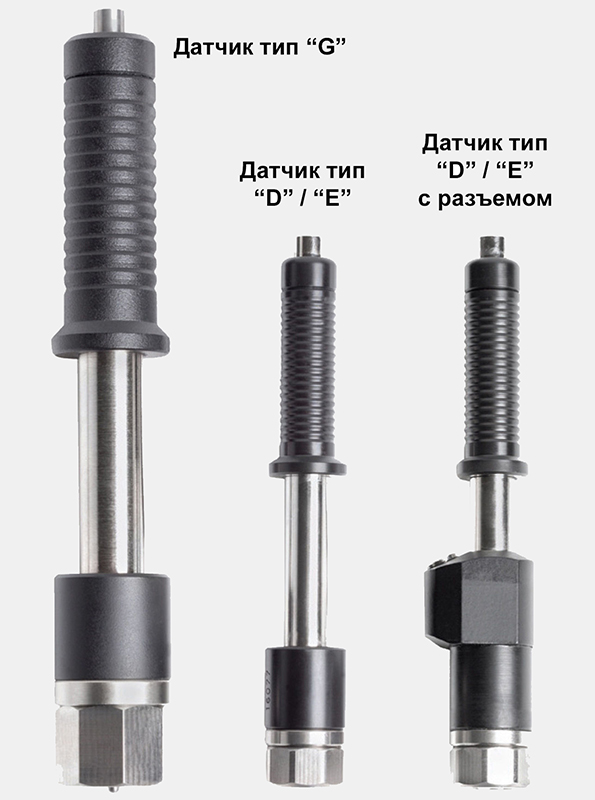

ДОПОЛНИТЕЛЬНЫЕ ПРЕОБРАЗОВАТЕЛИ К ДИНАМИЧЕСКОМУ ТВЕРДОМЕРУ ТКМ-359М

Наименование /цена

Габариты

Применение

Датчик «D»

36 223 руб.

138/21

Штатный датчик – кабель встроен. Решение основной массы задач контроля. Ограничения по контролируемому изделию: 3 кг/6 мм/Ra 3,2

Датчик «D»

с разъемом

36 223 руб.

138/21

Штатный датчик с разъемом. Решение основной массы задач контроля. Ограничения по контролируемому изделию: 3 кг/6 мм/Ra 3,2

Датчик «E»

69 652 руб.

138/21

Датчик (кабель встроен) с индентором из поликристалла кубического нитрида бора для массового контроля материалов повышенной твердости. Ограничения по контролируемому изделию: 3 кг/6 мм/Ra 3,2

Датчик «E»

с разъемом

69 652 руб.

138/21



Датчик (кабель встроен) с индентором из поликристалла кубического нитрида бора для массового контроля материалов повышенной твердости. Ограничения по контролируемому изделию: 3 кг/6 мм/Ra 3,2

Датчик «G»

58 344 руб.

200/29

Контроль изделий из материалов с высокой структурной неоднородностью (чугуны и др.), с шероховатостью поверхности Ra более 3,2 мкм. Энергия удара увеличена в 10 раз. Допускается использование толькона твердости менее 450 НВ Ограничения по контролируемому изделию: 6 кг/55 мм/Ra 7,2

Кабель

8 932 руб.

900

Соединительный кабель ТКМ-359 - датчик

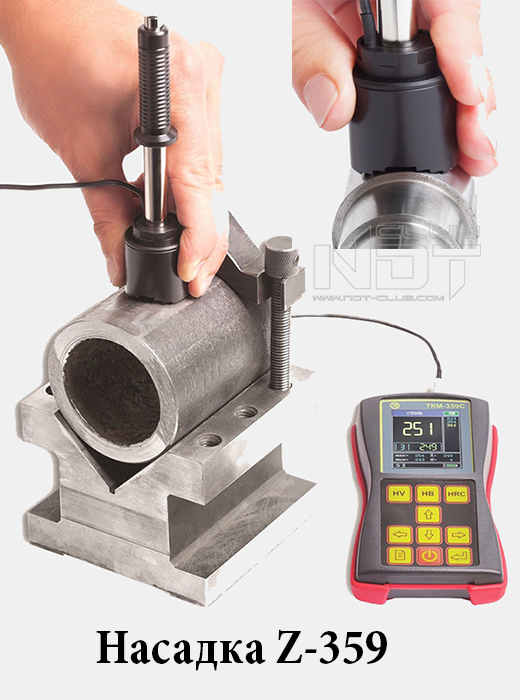

Насадка Z-359

18 568 руб.

33/28

Насадка для позиционирования датчика ТКМ-359 на криволинейных поверхностях







ОСОБЕННОСТИ ДИНАМИЧЕСКОГО ТВЕРДОМЕРА ТКМ-359М:

• Контроль в труднодоступных местах, при различной ориентации датчика
• Уникальный испытательный индентор обеспечивает ресурс работы датчика - более чем 250 000 измерений
• Малая чувствительность к кривизне изделия и высоте неровностей при шероховатой поверхности
• Оснащение дополнительными сменными датчиками и позиционирующими насадками расширяет номенклатуру контролируемых изделий и повышает точность измерений
• Твердомер отлично подходит для работы как в цеховых и лабораторных, так и полевых условиях
• Механизм взвода пружины не требующий дополнительных приспособлений - обеспечивает повышенную производительность контроля
• Оперативная корректировка показаний прибора по одной или двум образцовым мерам твердости
• Оперативное создание дополнительных индивидуальных калибровок, с использованием не более чем двух контрольных образцов
• Гибкая организация памяти для записи результатов измерений
• Графический ЖК-дисплей
• Интуитивно понятный русский и английский интерфейс

РЕЖИМЫ РАБОТЫ ДИНАМИЧЕСКОГО ТВЕРДОМЕРА ТКМ-359М

• Измерения по основным шкалам - используется для подавляющего большинства случаев применения прибора
• Измерения с использованием индивидуальных калибровок к основным шкалам - используется при контроле твердости высоколегированных сталей, специализированных чугунов и цветных металлов
• Измерения по дополнительным шкалам определенным пользователем или добавленным производителем по его требованию - используется для решения специальных задач



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДИНАМИЧЕСКОГО ТВЕРДОМЕРА ТКМ-359М

Параметр

Значение

Диапазон измерения



по Роквеллу:

20 - 70 HRC

по Бринеллю:

90- 470 HB

по Виккерсу:

90- 800 HV

Погрешность измерений



по Роквеллу:

2 HRC

по Бринеллю:



в диапазоне 90 - 180 HB

10 HB

в диапазоне 180 - 300 HB

15 HB

в диапазоне 300 - 470 HB

20 HB

по Виккерсу:



в диапазоне 90 - 180 HV

15 HB

в диапазоне 90 - 180 HV

20 HB

в диапазоне 90 - 180 HV

20 HB

Ресурс работы датчика:

250 000 измерений

Число замеров для вычисления среднего значения:

9

Емкость памяти результатов измерений:

64 кБайт

Число дополнительных индивидуальных калибровок (режим "обучение"):

по 5 для каждой шкалы прибора

Число шкал программируемых пользователем:

3

Подсветка дисплея:

настраивается пользователем

Время автоматического выключения прибора:

настраивается пользователем

Питание:

аккумуляторное (возможно использование батареек)

Размеры электронного блока твердомера:

150 х 80 х 30

Масса твердомера:

0,4 кг

Диапазон рабочих температур:

-10 +40 °С

Гарантийный срок обслуживания:

24 месяца

ТРЕБОВАНИЯ К ОБЪЕКТУ КОНТРОЛЯ

Изделия массой более 5 килограмм и толщиной более 6 мм.

не требуют дополнительных мероприятий.

Изделия жесткой конструкции (на пр. трубы) с ожидаемой твердостью от 90 до 250 НВ, и толщиной более 4 мм.

не требуют дополнительных мероприятий.

Остальные изделия

необходимо зафиксировать ("притереть") на опорной плите с помощью фиксирующей пасты (например смазка "ЦИАТИМ")

Шероховатость контролируемой поверхности, обеспечивающая наибольшую точность измерений (не требующая увеличения количества усреднений)

для датчика типа "D" - 3,2 Ra
для датчика типа "G" - 7,2 Ra
