    A1040 MIRA 3D низкочастотный ультразвуковой томограф

СТОИМОСТЬ:
по запросу

Возможна демонстрация прибора

ВЫЕЗДНАЯ ДЕМОНСТРАЦИЯ

ПРОДУКЦИЯ ПОД ЗАКАЗ



КУПИТЬ

ПРОИЗВОДИТЕЛЬ: АКС
АКС


Инновационный, компактный низкочастотный ультразвуковой томограф А1040 MIRA 3D предназначен для контроля конструкций из бетона, железобетона и камня при одностороннем доступе к ним с целью определения целостности материала в конструкции, поиска инородных включений, полостей, непроливов, расслоений и трещин, а также измерения толщины объекта контроля. Основной особенностью томографа является ультразвуковой контроль объектов с толщиной до 1 метра возможностью быстрого построения 3D изображения внутренней структуры бетона.

ПРЕИМУЩЕСТВА А1040 MIRA 3D

  • Комплексная оценка внутренней структуры бетона благодаря 3D изображению на переносном мобильном устройстве (Android)
  • Мгновенное отображение результатов измерений (сечение В-Скан)
  • Увеличение глубины и чувствительности контроля за счет объединения с дополнительной матричной антенной решеткой
  • Новый тип активных СТК преобразователей с улучшенным соотношением сигнал/шум
  • Визуализация и измерение глубины трещин
  • Удаленное управление и получение данных с использованием скоростного Wi-Fi интерфейса

ОСОБЕННОСТИ А1040 MIRA 3D

  • Малогабаритная матричная антенная решетка на 32 независимых активных СТК элемента с возможностью объединения со второй решеткой для расширения апертуры (горизонтально/вертикально 4х16 и 8х8)
  • Высокая скорость обработки и отображения данных с частотой 30 Гц
  • Высокая производительность контроля благодаря одновременному излучению и приему сигналов всеми преобразователями
  • Удобство визуализации 2D и 3D изображения объекта на мобильном устройстве, соединяемом с антенной решеткой посредством магнитного чехла

3D Программное обеспечение INTROVIEW

Комплексная оценка внутренней структуры благодаря 3D изображению объекта.

Режимы работы с 3D-изображением:

  • Изометрическая поверхность
  • Текстурное отображение
  • Максимальная проекция

Режимы работы с 2D-изображением:

  • Панорамный B-, C-, В-Скан
  • Плоскость сечения / объемный строб

Совместимость с другими АКС приборами (А1220 MONOLITH, А1020 MIRA Lite, A1040 MIRA).



А1040 MIRA 3D базовый комплект

Наименование

Кол-во

А1040 MIRA 3D электронный блок томографа

1 шт.

Переносное мобильное устройство (Android)

1 шт.

Сетевой адаптер для А1040 3D

1 шт.

Кабель Type C - Type C

1 шт.

Носитель с документацией и ПО

1 шт.

Проверочный образец А1040 MIRA 3D

1 шт.

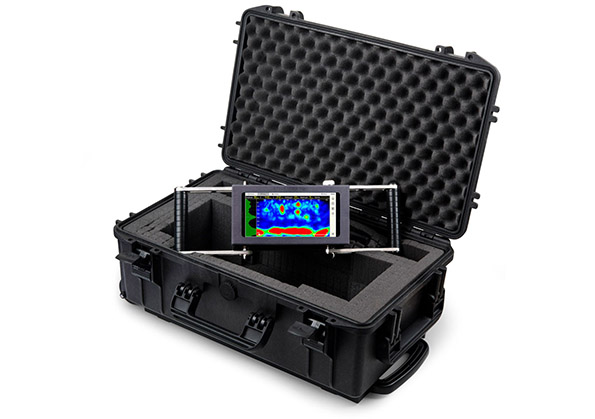

Жесткий кейс М40

1 шт.



 Опциональная комплектация PRO А1040 MIRA 3D

Наименование

Кол-во

А1040 MIRA 3D - комплект PRO из двух электронных блоков ультразвукового томографа

1 шт.

Переносное мобильное устройство (Android)

1 шт.

Сетевой адаптер для А1040 3D

1 шт.

Кабель Type C - Type C

1 шт.

Носитель с документацией и ПО

1 шт.

Проверочный образец А1040 MIRA 3D

1 шт.

Жесткий кейс М40

1 шт.

Опционально A1040 MIRA 3D/3DPRO может быть укомплектована специализированным держателем для напольных работ MH100

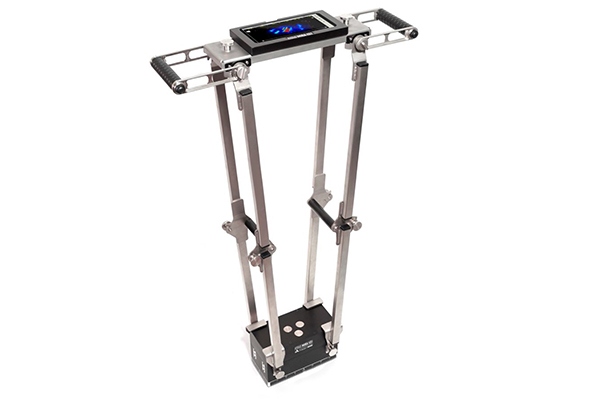

MH100 – Специализированный держатель для томографа А1040 MIRA 3D

Одна из распространенных задач по использованию ультразвуковых томографов по бетону серии А1040 MIRA - двухмерное сканирование бетонных полов с целью обнаружения арматуры и различных дефектов. Дополнительной физической нагрузкой для оператора является сканирование больших площадей. Использование томографа А1040 MIRA 3D в составе со специализированным держателем MH100 значительно ускоряет процесс контроля с максимальным комфортом и удобством для оператора.

Специализированный держатель предназначен для облегчения работы оператора при сканировании горизонтальных поверхностей пола без необходимости вставать на колени. Держатель используется для обеих версий A1040 MIRA 3D и PRO. В течение нескольких минут держатель может быть переустановлен с A1040 MIRA 3D на PRO версию, а также разложен и укомплектован в транспортный кейс.



Комплектация держателя MH100

Наименование

Количество, шт.

Складывающаяся опорная стойка

2

Подставка для магнитного крепления планшетного компьютера

1

Крепежные винты

10

Жесткий кейс

1



Технические характеристики MH100

Высота в рабочем положении

85 см

Высота в сложенном положении

45 см

Масса

4,2 кг

Технические характеристики томографа А1040 MIRA 3D

Параметр

Значение

Количество преобразователей в антенной решетке

32 (приемник/передатчик)

Диапазон измеряемых толщин

10 – 1000 мм*

Диапазон рабочих частот

10 – 100 кГц

Диапазон устанавливаемых скоростей

1000 – 4000 м/с

Время непрерывной работы

до 10 часов**

Класс защиты

IP54

Габаритные размеры антенной решетки

200 x 125 x 100 мм

Масса антенной решетки (без мобильного устройства)

2,95 кг

Диапазон рабочих температур

от – 20 до +55 º

*В зависимости от структуры объекта.

** В зависимости от режима работы.
