    Тестовые наковальни Proceq

СТОИМОСТЬ:
по запросу


ПРОДУКЦИЯ ПОД ЗАКАЗ



КУПИТЬ

ПРОИЗВОДИТЕЛЬ: PROCEQ
PROCEQ


Тестовая наковальня для молотков Шмидта Silver Schmidt





Тестовая наковальня является универсальным средством периодической проверки работоспособности механической части молотков Шмидта моделей Original Schmidt, Original Schmidt Live, Original Schmidt OS8000, Silver Schmidt, Silver Schmidt Live, Silver Schmidt OS8200, служащих для оперативной оценки прочности бетона на сжатие.

Механическая часть молотка устроена таким образом, что позволяет реализовывать постоянную энергию удара (2,207 Нм и 0,735 Нм для типов N и L соответственно), прикладываемую через плунжер молотка к тестируемой поверхности (например, бетона), что в свою очередь дает возможность через отскок бойка молотка (значение R или Q в зависимости от модели) оценить прочность бетона. Таким образом, если отскок имеет большое значение, то прочность высока, если маленькое значение - прочность низкая.

Численная оценка прочности (в МПа, либо в кг/см2, либо в Н/мм2) осуществляется с помощью таблиц или графиков соответствия значений отскока молотка Шмидта и прочности на сжатие.

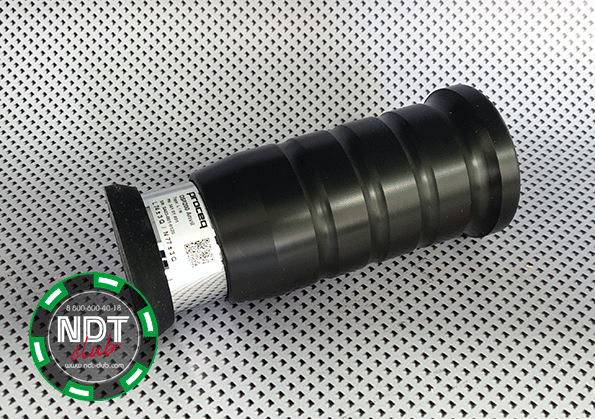

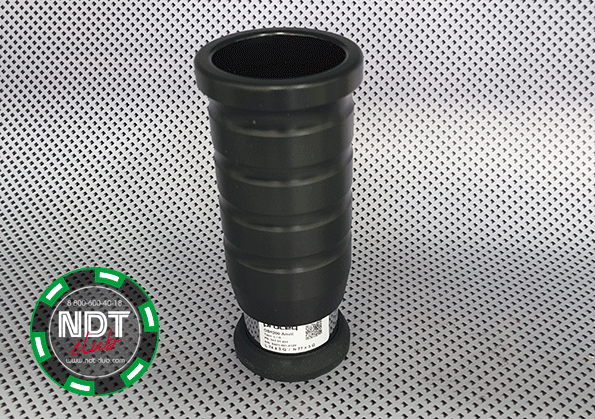

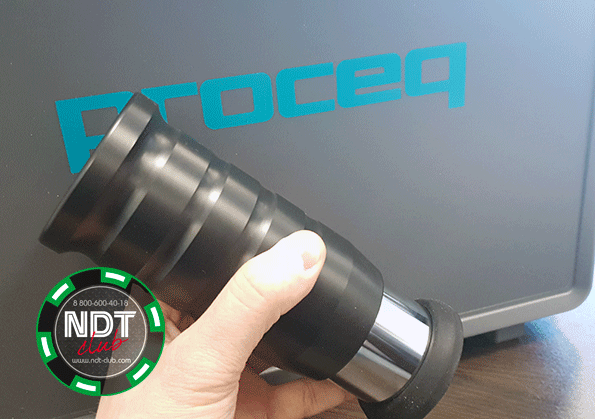

Тестовая наковальня изготовлена из стали и имеет в комплекте пластиковый адаптер для правильного позиционирования молотков Шмидта модели Silver Schmidt (см. рис. 2).

Для соответствующего типа молотка Шмидта (N / L) на наковальне указаны диапазоны значений, которые прибор должен показать в исправном состоянии.

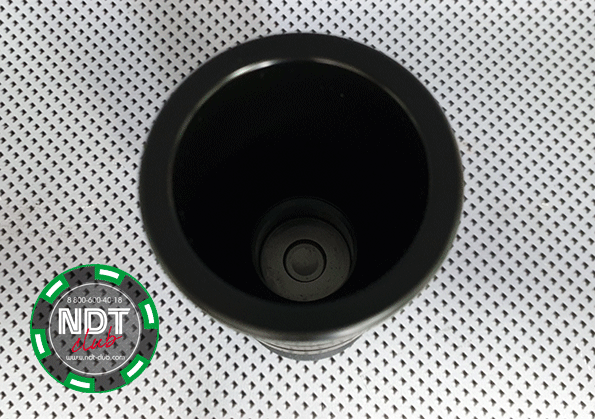

Для проведения проверки молотка Шмидта тестовая наковальня располагается на ровной горизонтальной поверхности, молоток Шмидта размещается в "стакан" наковальни (см. рис. 3) вертикально вниз плунжером в специальное углубление под него и производится измерение (тестовый удар). Каждое показание отскока фиксируется и не должно превышать указанное на наковальне значение для соответствующего типа молотка.

Если выявлено отклонение, то требуется провести диагностику в авторизованном сервисном центре Proceq.

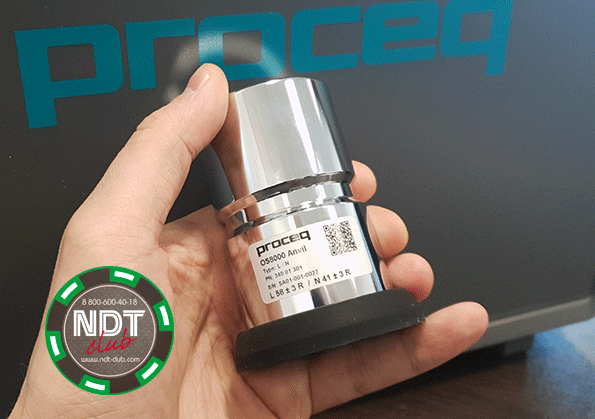

Переносная тестовая наковальня OS8000 N/L



Тестовая наковальня OS8000 N/L применяется для периодической проверки работоспособности механической части молотков Шмидта Original Schmidt, Original Schmidt Live, Original Schmidt OS8000, служащих для оперативной оценки прочности бетона на сжатие.

Для соответствующего типа молотка Шмидта (N / L) указаны диапазоны значений, которые прибор должен показать в исправном состоянии.

Для проведения проверки молотка Шмидта тестовая наковальня располагается на ровной горизонтальной поверхности, молоток Шмидта размещается в "стакан" вертикально вниз плунжером в специальное углубление под него и производится измерение (тестовый удар). Каждое показание отскока фиксируется и не должно превышать указанное на наковальне значение для соответствующего типа молотка.

Если выявлено отклонение, то требуется провести диагностику в авторизованном сервисном центре Proceq.

Портативная тестовая наковальня OS8200 N/L



Тестовая наковальня OS8200 N/L применяется для периодической проверки работоспособности механической части молотков Шмидта Silver Schmidt, Silver Schmidt Live, Silver Schmidt OS8200, служащих для оперативной оценки прочности бетона на сжатие.

Для соответствующего типа молотка Шмидта (N / L) указаны диапазоны значений, которые прибор должен показать в исправном состоянии.

Для проведения проверки молотка Шмидта тестовая наковальня располагается на ровной горизонтальной поверхности, молоток Шмидта размещается в "стакан" вертикально вниз плунжером в специальное углубление под него и производится измерение (тестовый удар). Каждое показание отскока фиксируется и не должно превышать указанное на наковальне значение для соответствующего типа молотка.

Если выявлено отклонение, то требуется провести диагностику в авторизованном сервисном центре Proceq.
