A-Line DDM-2 многоканальный акустико-эмиссионный комплекс

по запросу

с НДС

КУПИТЬ

A-LineDDM-2 многоканальный модульный комплекс АЭ

Акустико-эмиссионный комплекс сбора и обработки АЭ информации распределённого типа с последовательным высокоскоростным цифровым каналом передачи данных.

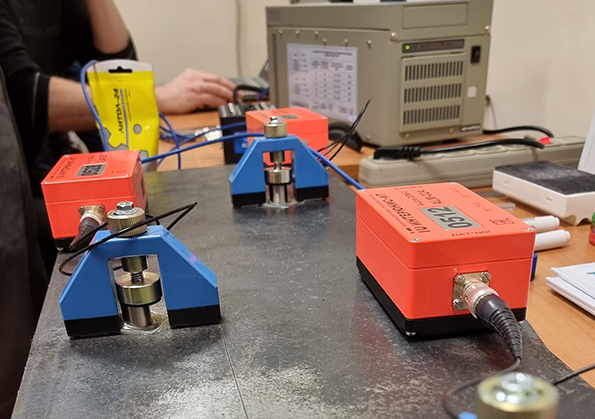

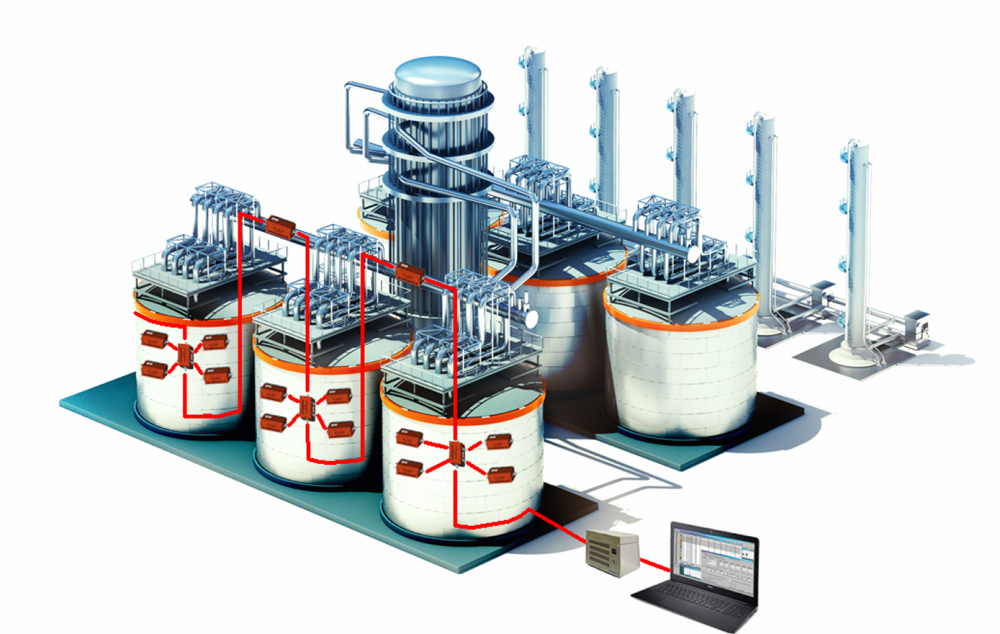

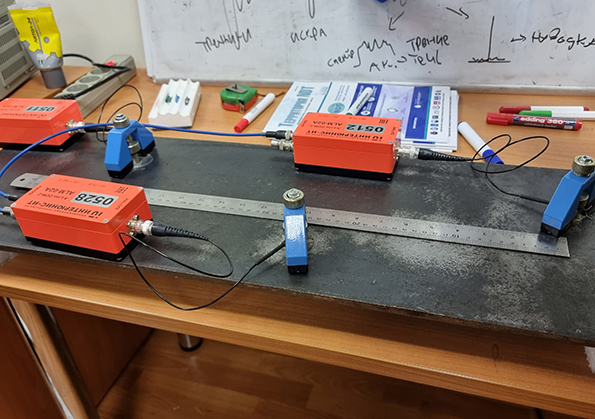

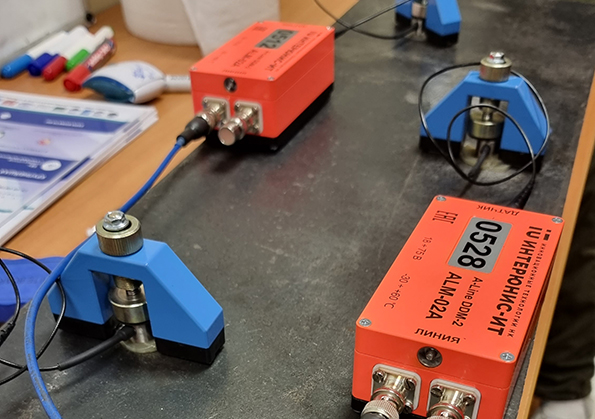

АЭ комплексы A-Line DDM-2 состоят из центрального компьютера (блок сбора и обработки данных) и нескольких измерительных линий, объединяющих последовательно соединенные модули цифровой обработки и передачи параметров АЭ (модули АЭ). Усиление АЭ сигналов, фильтрация, оцифровка, регистрация, последующая цифровая обработка и определение параметров АЭ производится в модуле АЭ, который располагается рядом с ПАЭ непосредственно на объекте контроля.

сертификат №75339-19 об утверждении типа средств измерений, выданным Федеральным агентством по техническому регулированию и метрологии
cертификат №13231 об утверждении типа средств измерений, выданным Государственным комитетом по стандартизации Республики Беларусь
сертификат №220 о признании утверждения типа средств измерений, выданным Министерством индустрии и инфраструктурного развития Республики Казахстан
декларация ЕАЭС № RU Д-RU.РА03.В.44649 о соответствии требованиям Технических регламентов Таможенного союза "О безопасности низковольтного оборудования" (ТР ТС 004/2011) и "Электромагнитная совместимость технических средств" (ТР ТС 020/2011).

Назначение A-line DDM-2

неразрушающий контроль методом акустической эмиссии без вывода из эксплуатации магистральных, промысловых и технологических трубопроводов, сосудов давления, резервуаров, котлов, буровых вышек, кранов, мостов и других объектов
выявление зарождений и развития трещин
поиск мест коррозии, течи, зон с повышенным уровнем напряжения
определение координат и оценка параметров дефектов
отслеживание различных технологических процессов и оценка технического состояния ответственных крупногабаритных конструкций, протяженных или особо опасных объектов в режиме реального времени

Особенности A-line DDM-2

подключение модулей АЭ возможно, как по централизованной схеме, так и последовательно в линию

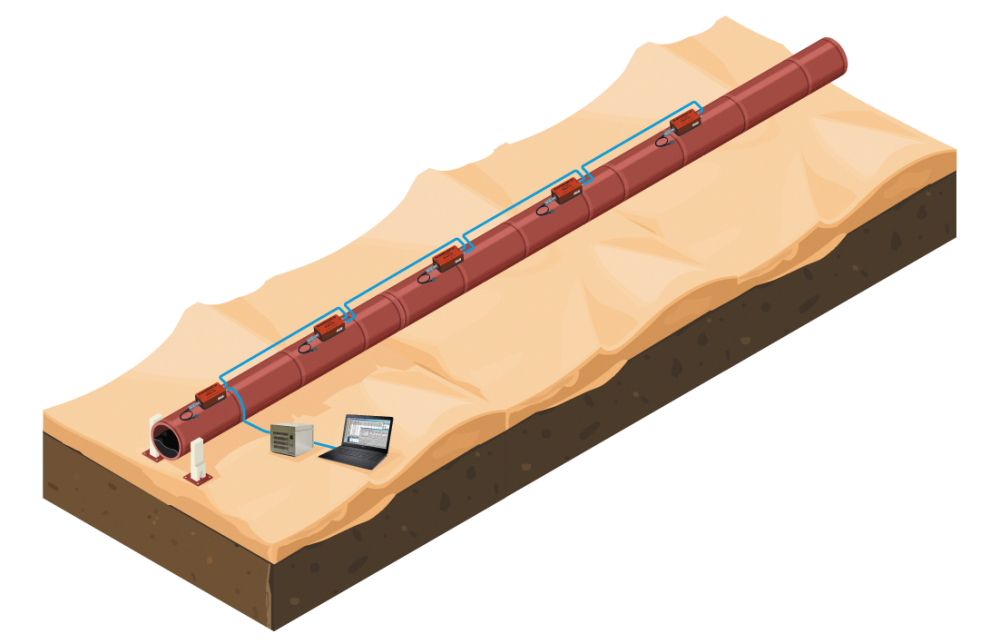

контроль протяженных объектов суммарной длиной до 8 км одним комплексом за одно измерение
гальваническая развязка каждого модуля
улучшенная степень защиты модуля от внешних воздействий
автоматический контроль целостности и качества работы измерительной линии.
возможность синхронизации двух и более блоков сбора и обработки данных в исполнении Ethernet Box с передачей данных по кабельной линии

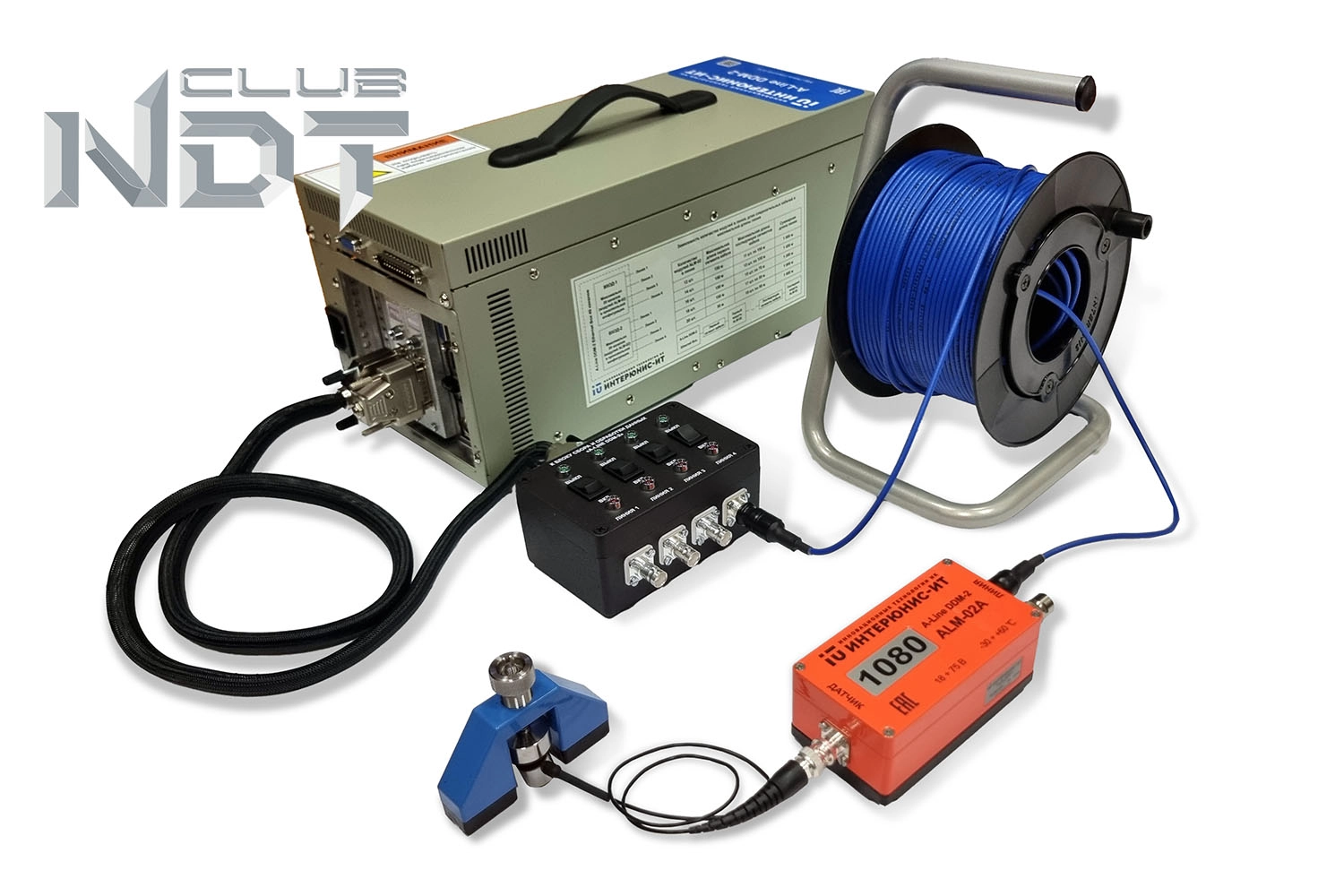

Пример комплектации A-Line DDM-2 (16 каналов):

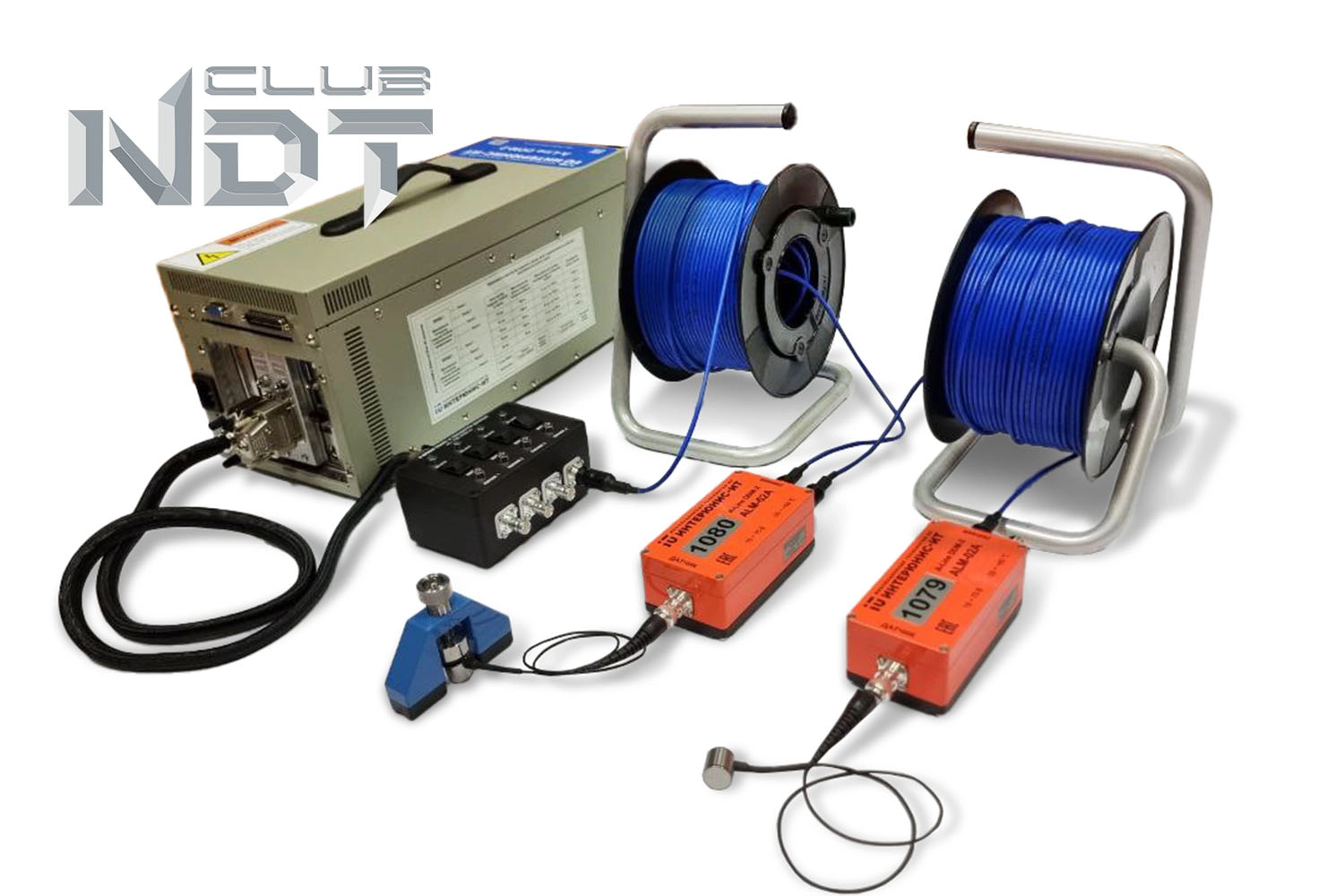

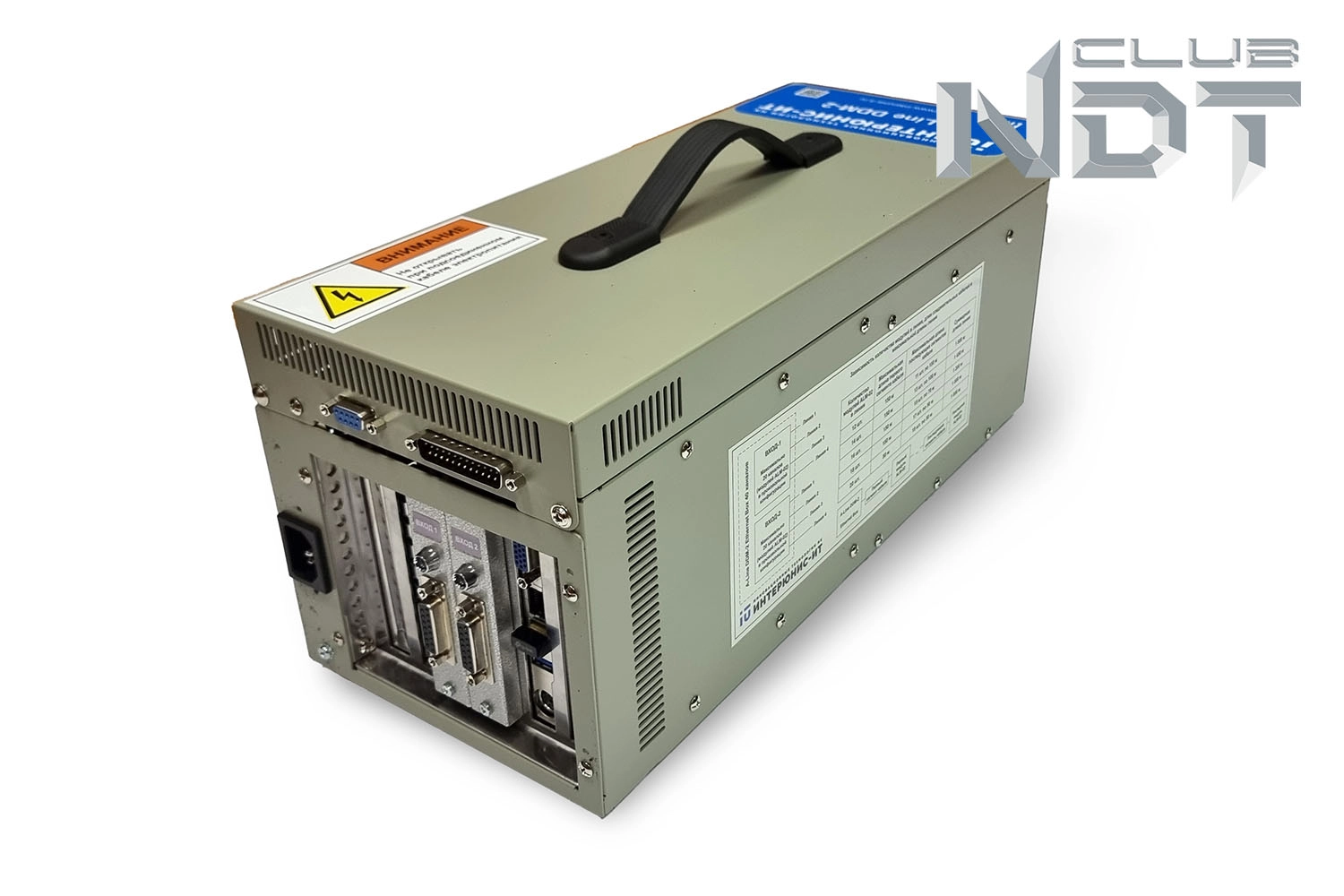

Блок сбора и обработки данных «A-Line DDM-2», исполнение Ethernet Box 1 шт.

Модуль «ALM-02» 16 шт.

ПАЭ GT200 16 шт.

Держатель «SMH-1» 16 шт.

Кабель «BNCI-1», 100 м на катушке 4 шт.

Кабель «BNCI-1», 50 м на катушке 12 шт.

Кабель «BNCI-1», 20 м на рамке 12 шт.

Кабель «AM2G» 1 шт.

Переходник BNC-BNC 12 шт.

Терминатор «AM2T-1» 5 шт.

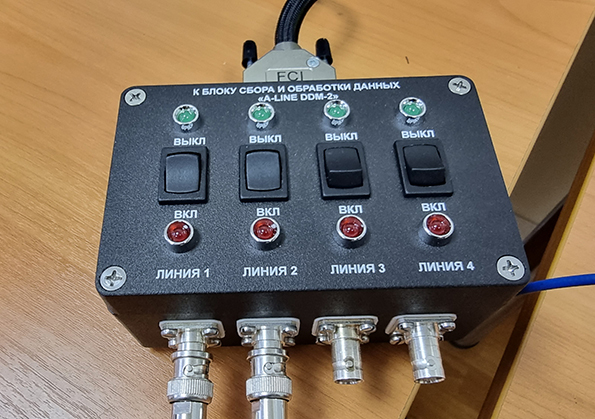

Выключатель линий «ALMS» 1 шт.

Ноутбук 1 шт.

Wi-Fi адаптер 1 шт.

Патч-корд RJ-45 1 шт.

Программное обеспечение A-Line (USB Флеш накопитель)

Документация: Руководство пользователя «A-Line», Руководство по эксплуатации, Методика поверки, Паспорт

Основные характеристики комплекса A-line DDM-2

*Общие параметры*
Интерфейс передачи данных блоков сбора и обработки данных ¹	Ethernet, Wi-Fi
*Измерительные каналы*
Разрядность АЦП, бит	18
Максимальная частота преобразования АЦП ², МГц	4
Номинальный диапазон рабочих частот, кГц	от 15 до 650
Допускаемое отклонение граничных частот номинального диапазона рабочих частот, %	±10
Неравномерность амплитудно-частотной характеристики (АЧХ) в номинальном диапазоне рабочих частот, дБ	от -3 до +1
Уровень собственных пиковых шумов, приведенных ко входу измерительного канала (в диапазоне частот от 30 до 500 кГц), дБ, не более	29
Максимальная измеряемая амплитуда импульса АЭ, дБ: - для ALM-02A* - для ALM-02E*	105 100
Динамический диапазон измерения амплитуды импульса АЭ, дБ, не менее: - в диапазоне частот от 100 до 300 кГц: - для ALM-02A* - для ALM-02E* - в диапазоне частот от 30 до 500 кГц: - для ALM-02A* - для ALM-02E* - в диапазоне частот от 15 до 650 кГц: - для ALM-02A* - для ALM-02E*	78 72 75 69 73 67
Пределы допускаемой абсолютной погрешности измерения амплитуды импульса АЭ (на среднегеометрической частоте), дБ	±1
Диапазон установки порога регистрации импульса АЭ, дБ: - для ALM-02A* - для ALM-02E*	от 16 до 106 от 16 до 100
Минимальная измеряемая длительность импульса АЭ, мкс, не более	1
Максимальная измеряемая длительность импульса АЭ, мкс, не менее	120 000
Пределы допускаемой абсолютной погрешности измерения длительности импульса АЭ (D), мкс	±(1,5 + 0,0001·D)
Минимальное регистрируемое число выбросов в импульсе АЭ, шт.	1
Максимальное регистрируемое число выбросов в импульсе АЭ, шт., не менее	60000
Дискретность времени регистрации импульса АЭ ², мкс	0,25
*Электропитание*
Питание от сети переменного тока: - напряжение, В - частота, Гц	от 90 до 264 от 47 до 63
Максимальная мощность, потребляемая от сети переменного тока, кВт, не более	5

Блоки сбора и обработки данных A-line DDM-2

*Общие параметры*
Количество линий на одном входе, шт.	4
Максимальное количество модулей «ALM» на одном входе, шт.	20
Максимальное количество модулей «ALM» в линии, шт.	20
Максимальная длина одной линии, м: - для кабеля BNCI-1 - для кабеля BNCI-2	1800 3000
Напряжение питания постоянного тока внешних устройств, В	72
*Электропитание*
Питание от сети переменного тока: - напряжение, В - частота, Гц	от 90 до 264 от 47 до 63
*Условия эксплуатации*
Рабочие условия измерений: - температура окружающего воздуха ³, °С	от +5 до +40

¹ - только для исполнения Ethernet Box и Ethernet Box XL
² - текущее значение при измерении зависит от выбранного цифрового фильтра
³ – кроме ноутбука в составе комплекса: температурные характеристики ноутбука – в соответствии с данными его производителя
^* - для всех модификаций
