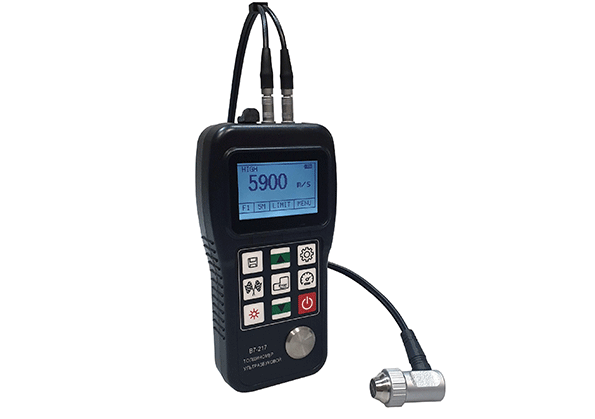

В7-217 ультразвуковой толщиномер с диапазоном измерений по стали от 0,8 до 508 мм, и возможностью подключения высокотемпературного преобразователя (опционально). В базовую комплектацию входит преобразователь ТМ-08 – с диапазоном измерения 0,8-300 мм по стали.

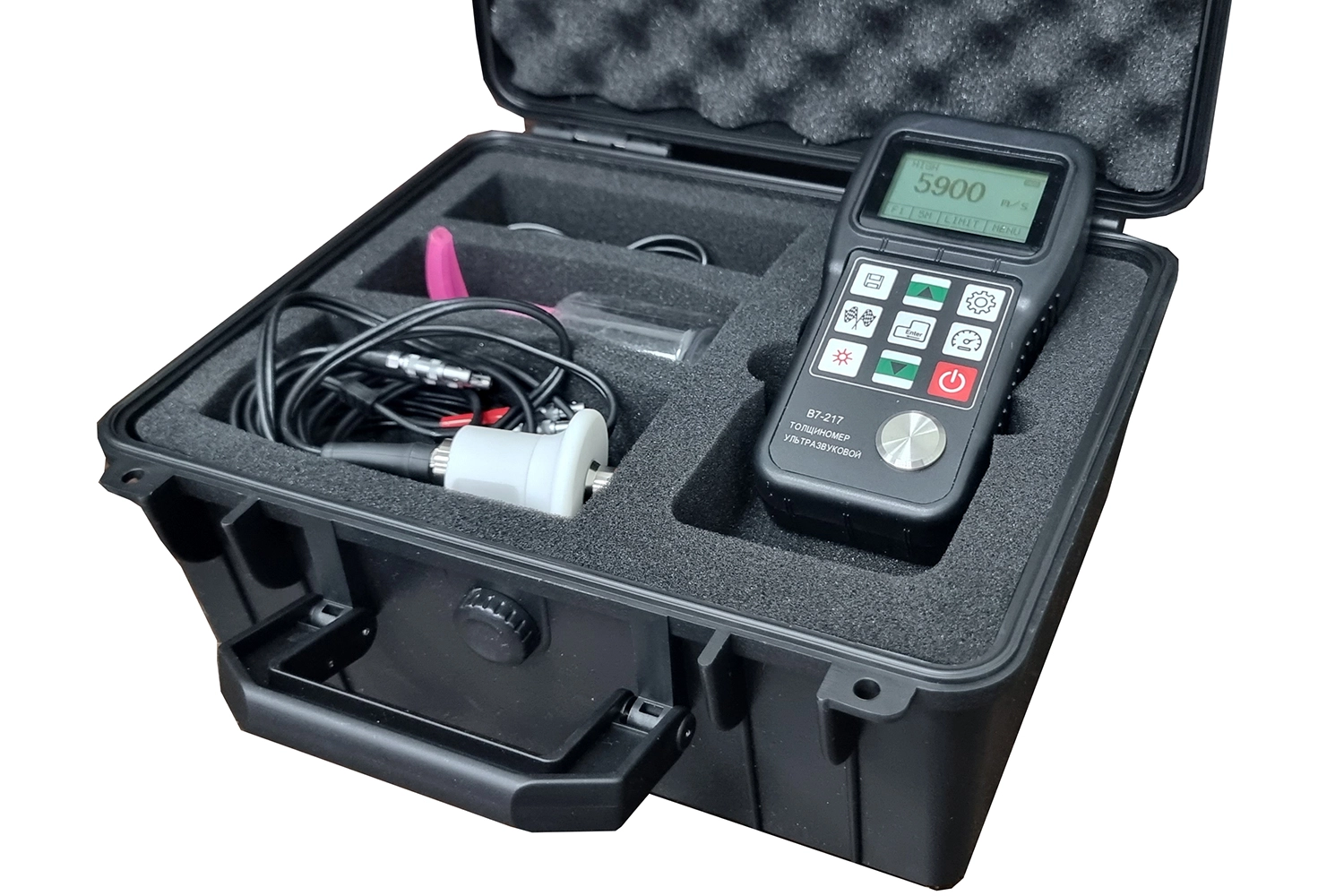

В7-217 БАЗОВЫЙ КОМПЛЕКТ |
|
Блок электронный толщиномера В7-217 без батареек |
|
ПреобразовательTM-08 |
|
Ёмкость для контактной смазки |
|
Диск с ПО и кабель USB (только для модели В7-217) |
|
Руководство по эксплуатации |
|
Методика поверки |
|
Упаковочный кейс для хранения и переноски |
|
Толщиномер В7-217. Типы преобразователей с характеристиками |
|||||
|
Модель |
Диапазон измерений по стали, мм |
Ø пятна контакта, мм |
Частота, МГЦ |
Рабочая, температура,0С |
Цена, руб. |
|
Преобразователи для стандартных измерений (входит в базовый комплект) |
|||||
|
ТМ-08 |
0,8…300 |
8 |
5 |
-10…+60 |
По запросу |
|
Преобразователи для измерения на трубах малого диаметра |
|||||
|
РТ-06 |
1…75 |
6 |
7 |
-10…+60 |
По запросу |
|
Высокотемпературные преобразователи для нагретых поверхностей |
|||||
|
GT-13-2 |
4…80 |
14 |
5 |
-20…+550 |
По запросу |
|
Наименование |
Параметр |
|
Диапазон измерений толщины (по стали), мм: · преобразователь ТМ-08 · преобразователь PT-06 · преобразователь GT-13-2 |
от 0,8 до 300,0 от 1 до 75,0 от 4 до 80 |
|
Точность (дискретность, шаг отсчёта) измерения: · при толщине менее 100 мм · при толщине более 99,99 мм |
0,1 / 0,01 0,1 |
|
Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм · преобразователь ТМ-08 · преобразователь PT-06 · преобразователь GT-13-2 H – измеренное значение толщины, мм |
±(0,005H+0,1) |
|
Радиус кривизны поверхности полого цилиндра (стальной трубы), min, мм · для преобразователя с частотой 2 МГц · для преобразователя с частотой 5 МГц · для преобразователя с частотой 7 МГц |
40 20 15 |
|
Толщина стенки полого цилиндра (стальной трубы) при минимальном радиусе кривизны, min, мм · для преобразователя с частотой 2 МГц · для преобразователя с частотой 5 МГц · для преобразователя с частотой 7 МГц |
4,0 3,0 2,0 |
|
Диапазон скоростей распространения ультразвуковых волн, м/с |
1000…9999 |
|
Шероховатость поверхности со стороны ввода УЗК, max, Rz мкм |
80 |
|
Шероховатость поверхности со стороны, противоположной стороне ввода УЗК, max, Rz мкм |
160 |
|
К-во дополнительных подключаемых преобразователей, в т. ч. высокотемпературных (*) |
5 (2*) |
|
Длина кабеля преобразователя, не менее, мм |
900 |
|
Температура поверхности контролируемых изделий (*высокотемпературные), °С |
-10…+60 (+300/+550*) |
|
Интерфейс передачи данных на ПК |
USB |
|
Память |
500 значений |
|
Температурный диапазон окружающей среды при работе толщиномера, °С |
0…+35 |
|
Верхнее значение относительной влажности при 35 °С, % |
90 |
|
Элементы питания: от батарей или аккумуляторов |
2 шт. 1,5 V тип АА |
|
Время работы при полной зарядке и выкл. подсветке экрана, ч |
не менее 100 |
|
Время авто выключения прибора при отключённом ПЭП, мин |
5 |
|
Гарантийный срок эксплуатации, мес |
24 |
|
Габаритные размеры Д*Ш*В, мм |
80*35*160 |
|
Масса прибора (без элементов питания), кг |
0,32 |
