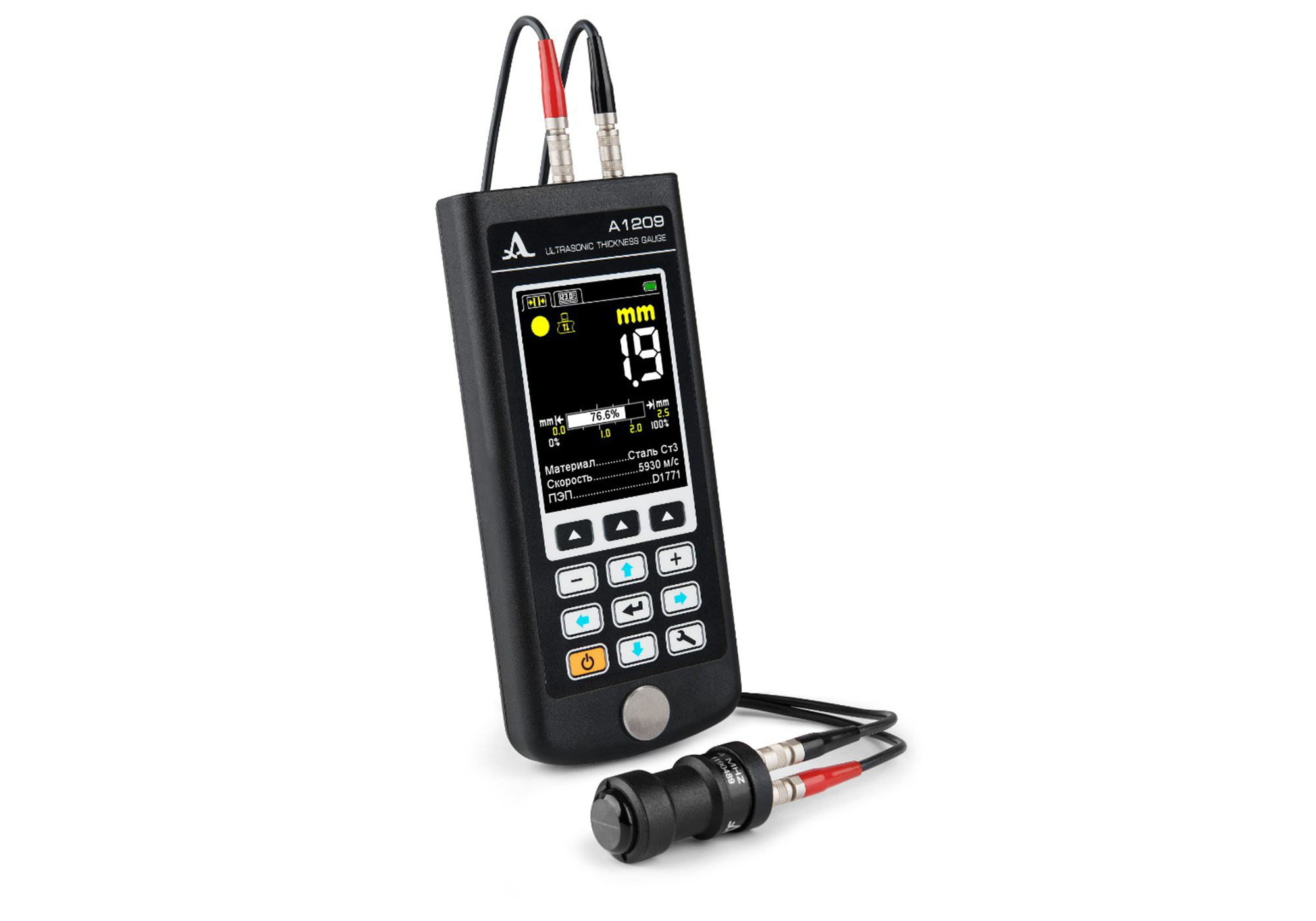

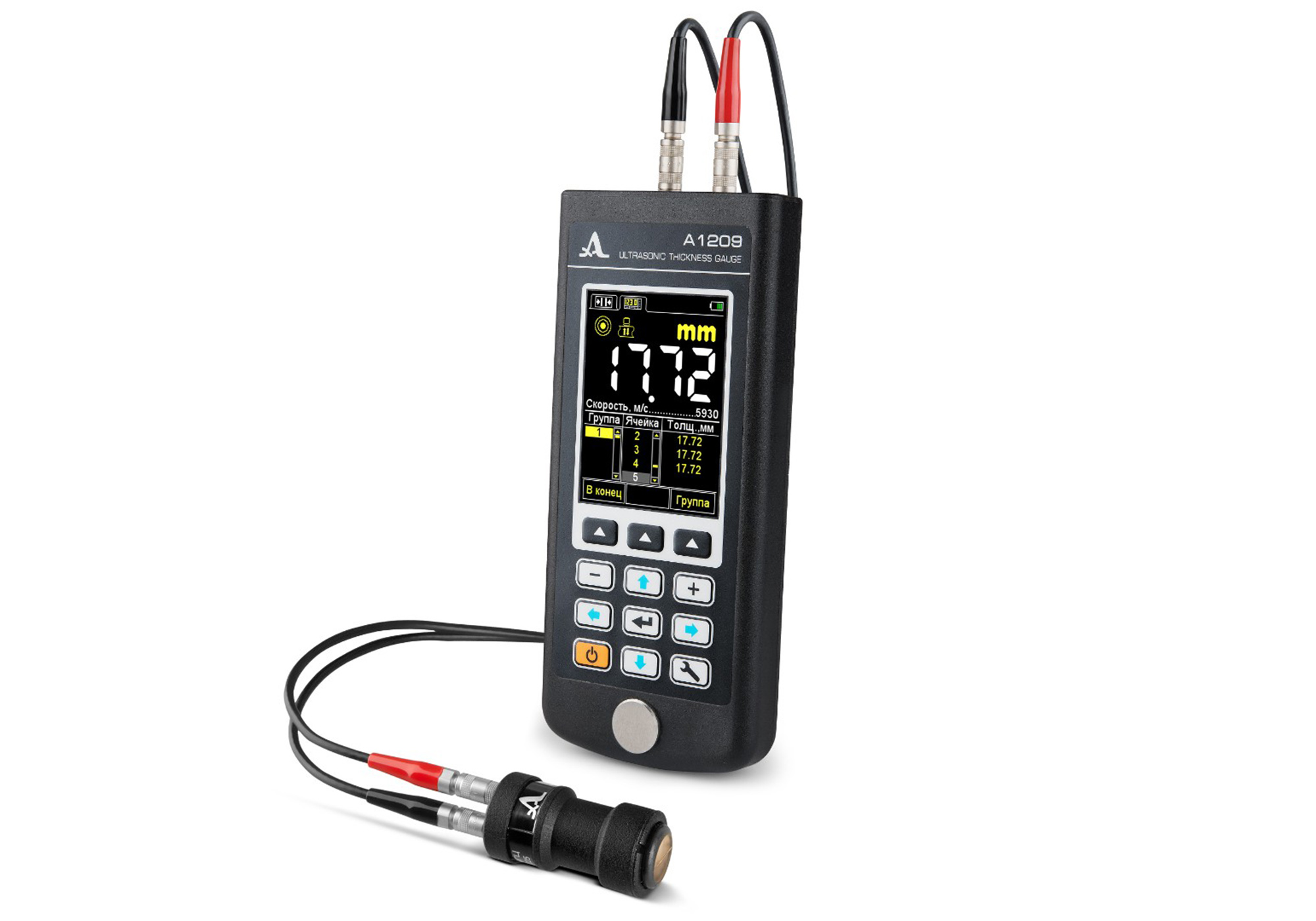

Ультразвуковой толщиномер для измерения толщины изделий из металла и пластика с выводом на экран цифрового результата измерения в миллиметрах. Диапазон измерений 0,7-300 мм. Корпус прибора изготовлен из качественного ABS пластика, оснащен цветным информативным дисплеем. На экран выводится полная информация: результат измерения, индикация акустического контакта, Прибор работает как с совмещенными прямыми преобразователями типа S3567, так и с раздельно-совмещёнными преобразователями типа D1771, D2763. Штатный преобразователь D1771 обеспечивает работу во всем диапазоне толщин, но как правило используется на плоских изделиях или на трубах большого диаметра. Для измерений на трубах большого диаметра рекомендуется использовать преобразователь D2763 с меньшим диаметром контактной поверхности и частотой 10 МГц. Прибор имеет возможность записи измеренных результатов по группам с дальнейшим их сохранением на ПК, а также режим с установкой браковочных норм по толщине и сигнализацией выхода за установленные пределы по толщине - цветовая, звуковая и вибрационная сигнализация, что удобно при работе в шумных помещениях. А1209 является базовой моделью линейки ультразвуковых толщиномеров АКС А1208, А1209, А1210.

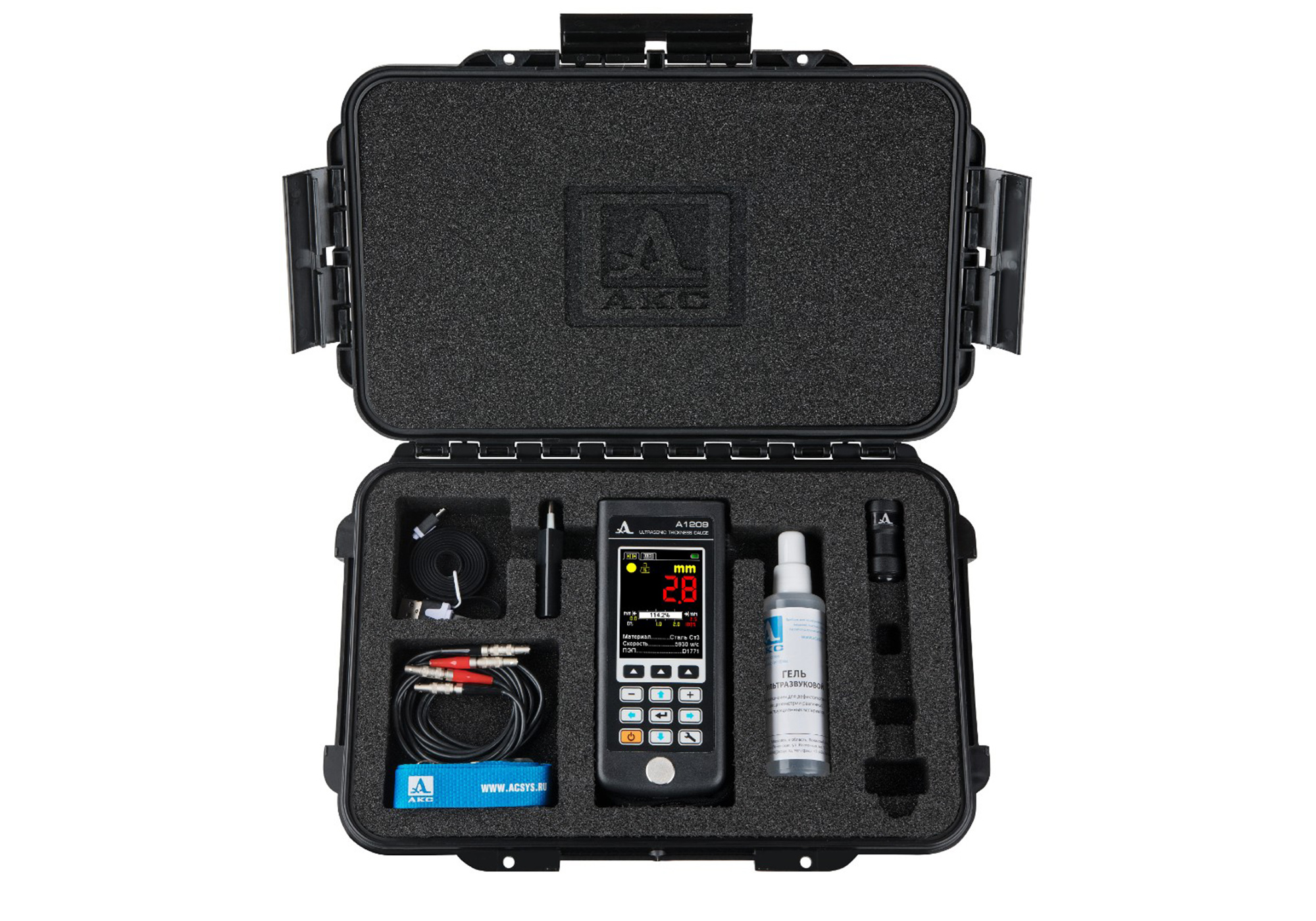

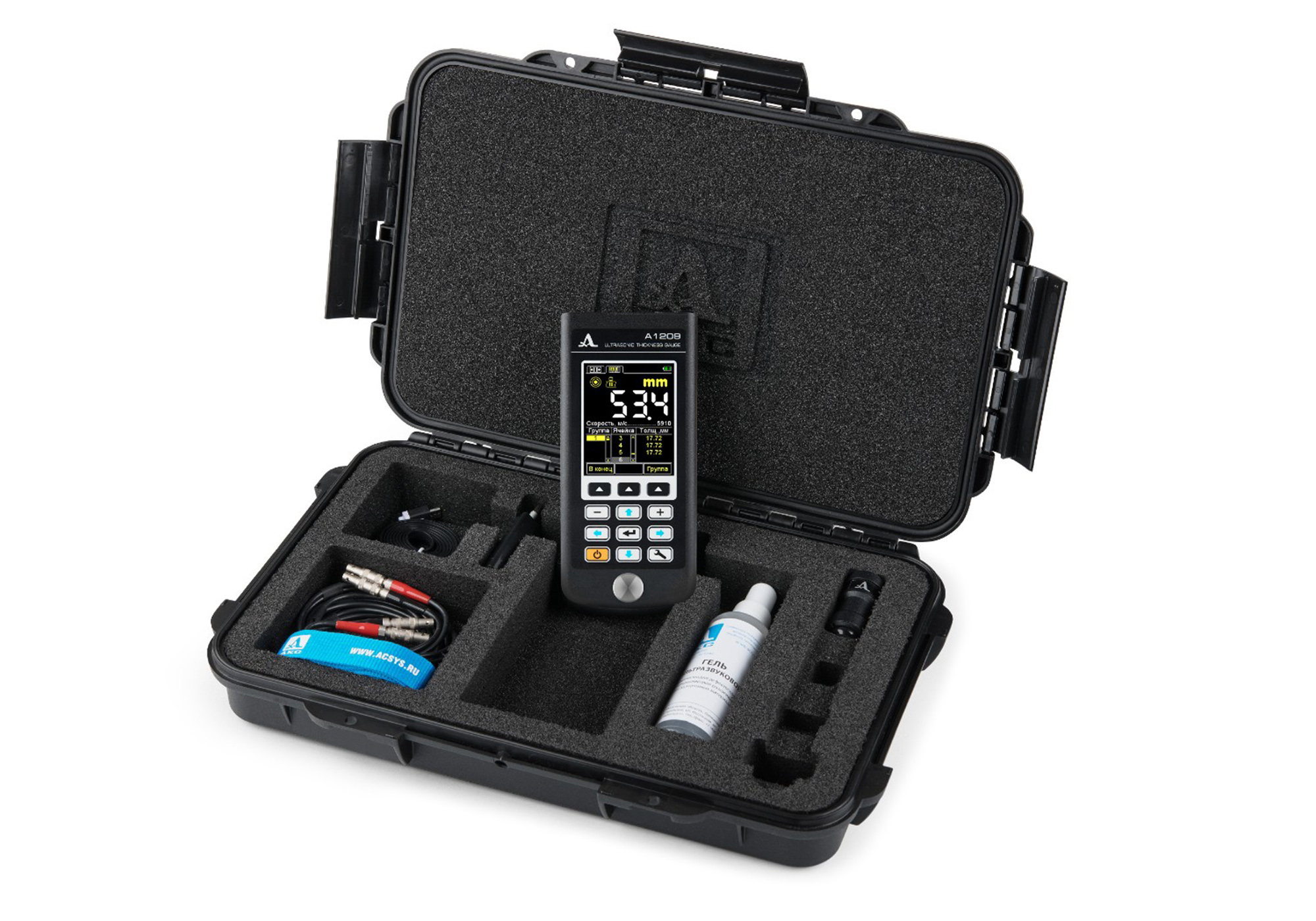

Прибор отгружается в пластиковом кейсе с удобным ложементом под прибор и комплектующие. Для бережной эксплуатации в комплектации предусмотрен защитный чехол с магнитным преплением и ремнем крепления на руку.
• Корпус изготовлен из качественного ударопрочного ABS пластика
• Встроенный литиевый аккумулятор с возможностью зарядки от сети или от ПК через кабель USB
• Плёночная клавиатура обеспечивает долгий ресурс работы и исключает попадание контактной жидкости в прибор через клавиатуру
• Большой, цветной, информативный TFT дисплей
• Диапазон измеряемых толщин по стали 0,7-300 мм
• Переключаемая дискретность измерений 0,1 или 0,01 мм
• Автоматический расчёт скорости ультразвуковой волны в материале с известной толщиной
• Возможность измерения толщины в % от заданного номинала
• Внутренняя энергонезависимая память прибора на 50 000 измерений, которые возможно разбить по группам
• Связь с ПК и возможность сохранения результатов
• Виброотклик клавиш
• Звуковая, цветовая и вибрационная сигнализации отклонения результатов контроля от заданных норм
• Время непрерывной работы 9 ч.
ПАМЯТЬ – режим предназначен для оперативного определения толщины изделия с возможностью записи результатов в память прибора. Результаты контроля возможно распределять по группам, оперативно просматривать и корректировать запомненные данные
НОРМА – режим предназначен для определения толщины изделия с возможностью установки диапазона срабатывания АСД при отклонении от заданной номинальной толщины. При этом на дисплее индицируется показания остаточной толщины в миллиметрах и % от заданной нормы.

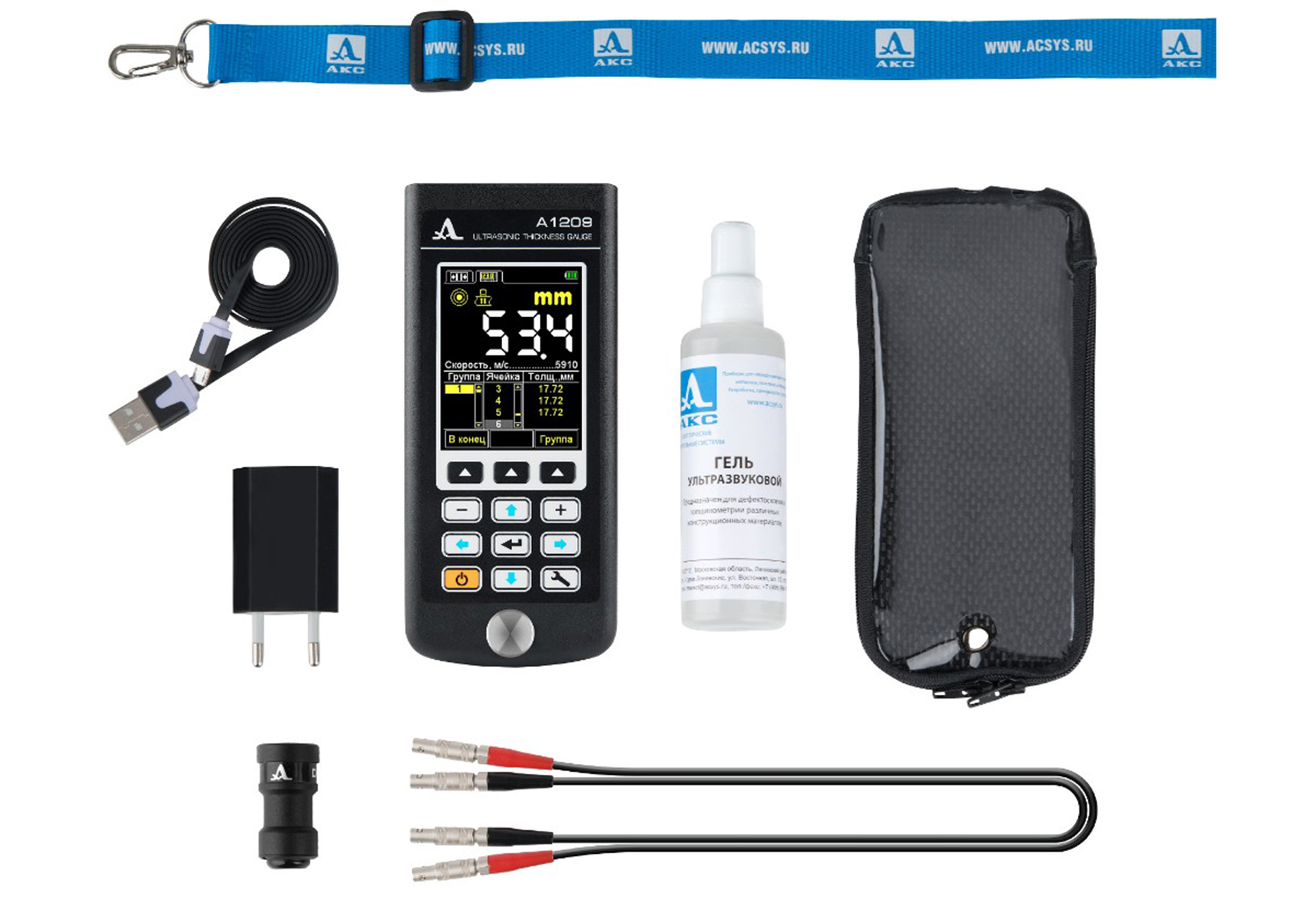

А1209 ультразвуковой толщиномер базовый комплект |
|
А1209 электронный блок ультразвукового толщиномера со встроенным аккумулятором |
|
Кабель "АКС" LEMO-LEMO двойной 1,2 м |
|
Преобразователь D1771 4.0А0D12CL (РС на 4,0 МГц) |
|
Сетевой адаптер 220В-USB |
|
Кабель USB A-Type C |
|
Чехол Т12 |
|
Жесткий кейс Т12 |
|
Гель "АКС-гель" -35°C...+100°C, 0,1 кг |
|
Параметр |
Значение |
|
Диапазоны измеряемых толщин (по стали) преобразователем D1771 4.0A0D12CL |
0,7 – 300,0 мм |
|
Основная погрешность измерений толщины х, мм, не более: |
|
|
при толщинах от 0,7 до 3,0 мм |
±(0,01Х+0,1) |
|
при толщинах от 3,01 до 99,99 мм |
±(0,01Х+0,05) |
|
при толщинах от 100,0 до 300,0 мм |
±(0,01Х+0,1) |
|
Дискретность измерения толщин (изменяемая): |
|
|
в диапазоне измерений от 0,7 до 99,99 мм |
0,1 мм; 0,01 мм |
|
в диапазоне измерений от 100,0 до 300,0 мм |
0,1 мм |
|
Номинальное напряжение питания, В |
3,7 |
|
Диапазон настроек скорости ультразвука |
от 500 до 19 999 м/с |
|
Тип дисплея |
антибликовый, цветной TFT |
|
Время непрерывной работы |
9 ч |
|
Установленный срок службы |
5 лет |
|
Диапазон рабочих температур |
от -20°С до +50°С |
|
Габаритные размеры электронного блока |
161 х 70 х 24 мм |
|
Масса электронного блока |
210 г |
