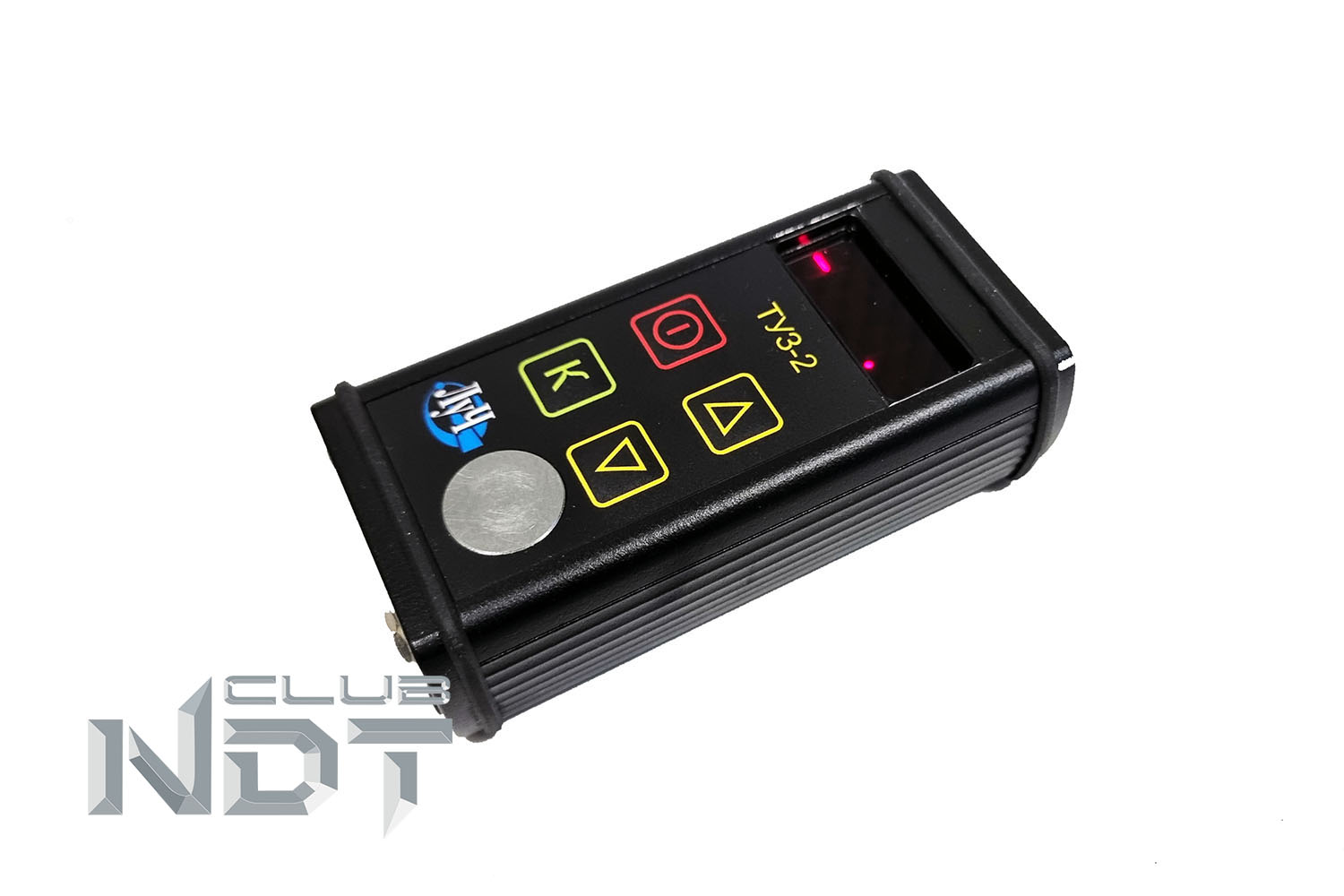

ТУЗ-2 толщиномер реализующий эхо-импульсный метод УЗ контроля с преобразователями типа П112 на частотах 2.5/5.0/10.00 МГц. Толщиномер обладает светодиодным экраном, на который выводится цифровой результат измерения толщины в мм с дискретностью 0.1 мм. В комплект поставки входит один преобразователь на 5 МГц со встроенным кабелем. ТУЗ-2 надежный, зарекомендовавший сябя за много лет в среде специалистов НК, ультразвуковой толщиномер, имеет светодиодный дисплей (не мерзнет на холоде). На данный момент прибор выпускается в новом модернизированном металлическом корпусе. Питание прибора осуществляется от встроенного АКБ, заряжается не вынимая из прибора зарядным устройством входящим в состав прибора. При этом время непрерывной работы нового акб при полной зарядке - не менее 20 часов при температуре окружающей среды 20°С. Толщиномер служит для измерения толщины металлических изделий - листы, трубы, котлы, сосуды и другие объекты.
Режим ИЗМЕРЕНИЕ: основной режим работы толщиномера. В этом режиме при установке УЗ пэп на объект контроля появляется знак наличия акустического контакта и значение измеренной толщины. При снятии УЗ ПЭП с контролируемого изделия знак акустического контакта пропадает и на 5 секунд остается результат измерения. Далее дисплей очищается. Толщиномер имеет возможность вызова последнего измерения по нажатию клавиши вверх.
Режим КАЛИБРОВКА: режим предназначен для настройки толщиномера перед проведением измерений и имеет следующие под режимы:
Калибровка по C - установка пользователем вручную скорости распространения УЗК в материале объекта контроля
Калибровка по Н - определение скорости распространения УЗК в материале объекта контроля при известной толщине. Если скорость распространения УЗК в контролируемом изделии неизвестна, необходимо изготовить и аттестовать по толщине образец из того же материала толщиной не менее 20 мм и провести калибровку согласно инструкции.
Калибровка нуля - компенсация времени пробега УЗК в призмах УЗ ПЭП, может быть двух видов: ручная и автоматическая.
Режим УСИЛЕНИЕ: установка коэффициента усиления приемного тракта толщиномера – НИЗКИЙ/НОРМАЛЬНЫЙ/ВЫСОКИЙ/ - коэффициент устанавливается исходя из того:
Нормальный уровень устанавливается при обычном контроле
Высокий уровень при контроле криволинейных и тонкостенных изделий (трубы и прочее)
Низкий уровень при повышенном уровне акустических помех
Режим БРАКОВОЧНАЯ ТОЛЩИНА: установка предельного допустимого значения утонения в зоне контроля. Пользователь может установить предельное значение утонения в пределах от 0,5 до 99.9 мм, установка нулевого значения утонения отключает режим. В режиме измерения выявление участка с толщиной, менее заданного уровня будет сопровождаться миганием трех горизонтальных сегментов старшего разряда цифрового индикатора.
Автоматическое отключение толщиномера: толщиномер выключается автоматически, если в течении 3 минут нет сигнала акустического контакта, либо не нажата ни одна кнопка.
|
Преобразователь |
Диапазон измеряемых толщи, мм |
Минимальный радиус кривизны, мм |
Минимальная стенка трубы с этим радиусом, мм |
|
П112-10.0-6/2-Т-003 |
0.6-30 |
10 |
1.5 |
|
П112-5.0-10/2-Т-003 |
1.0-300 |
20 |
2.0 |
|
П112-2.5-12/2-Т-003 |
2.5-500 |
30 |
3.0 |

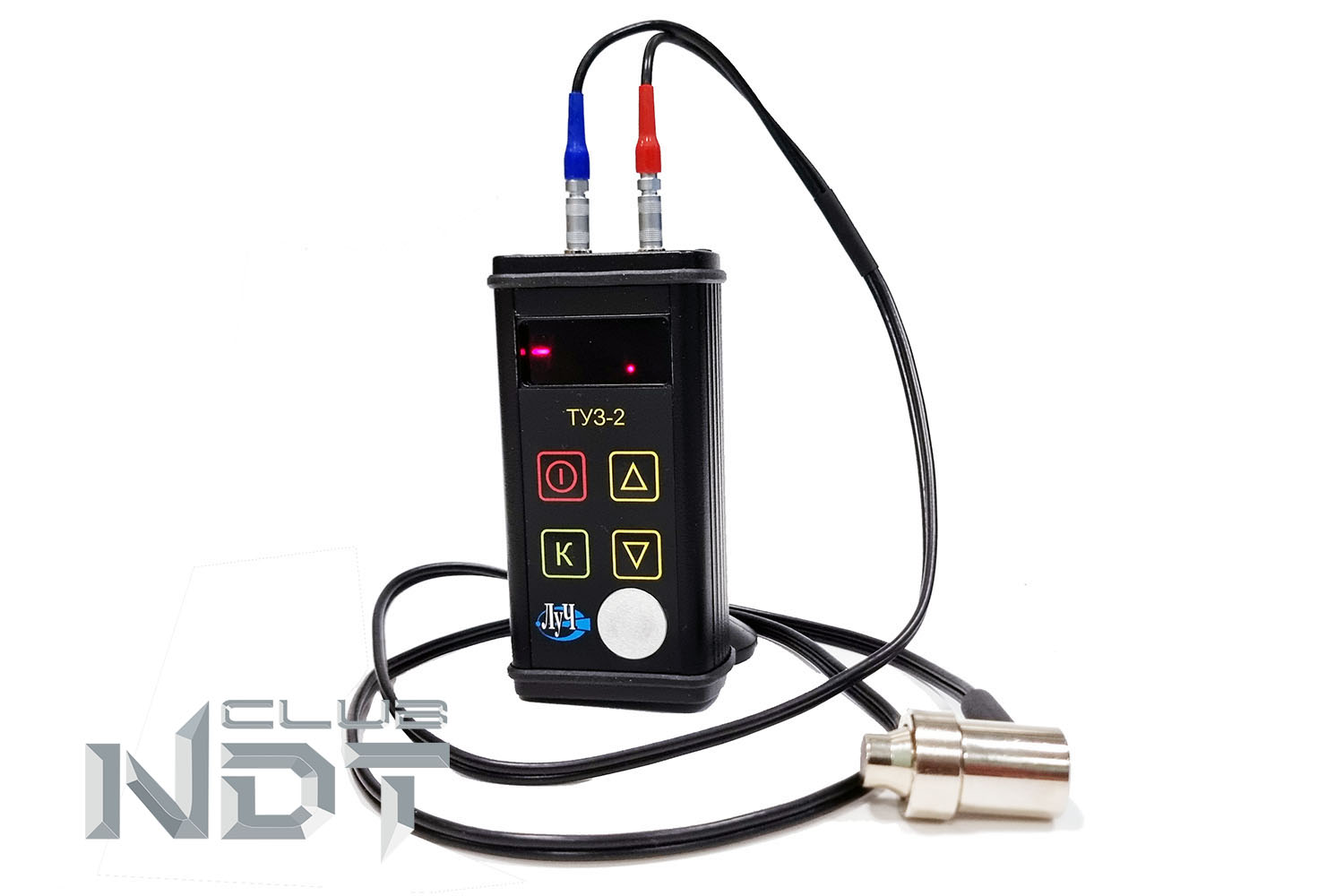

Туз- 2 ультразвуковой толщиномер в базовой комплектации |
|
ТУЗ-2 электронный блок |
|
П112-5-10/2-Т-003 преобразователь со встроенным кабелем |
|
Блок питания (З/У) |
|
Документация (РЭ, поверка) |
|
Упаковка (кортонная коробка) |

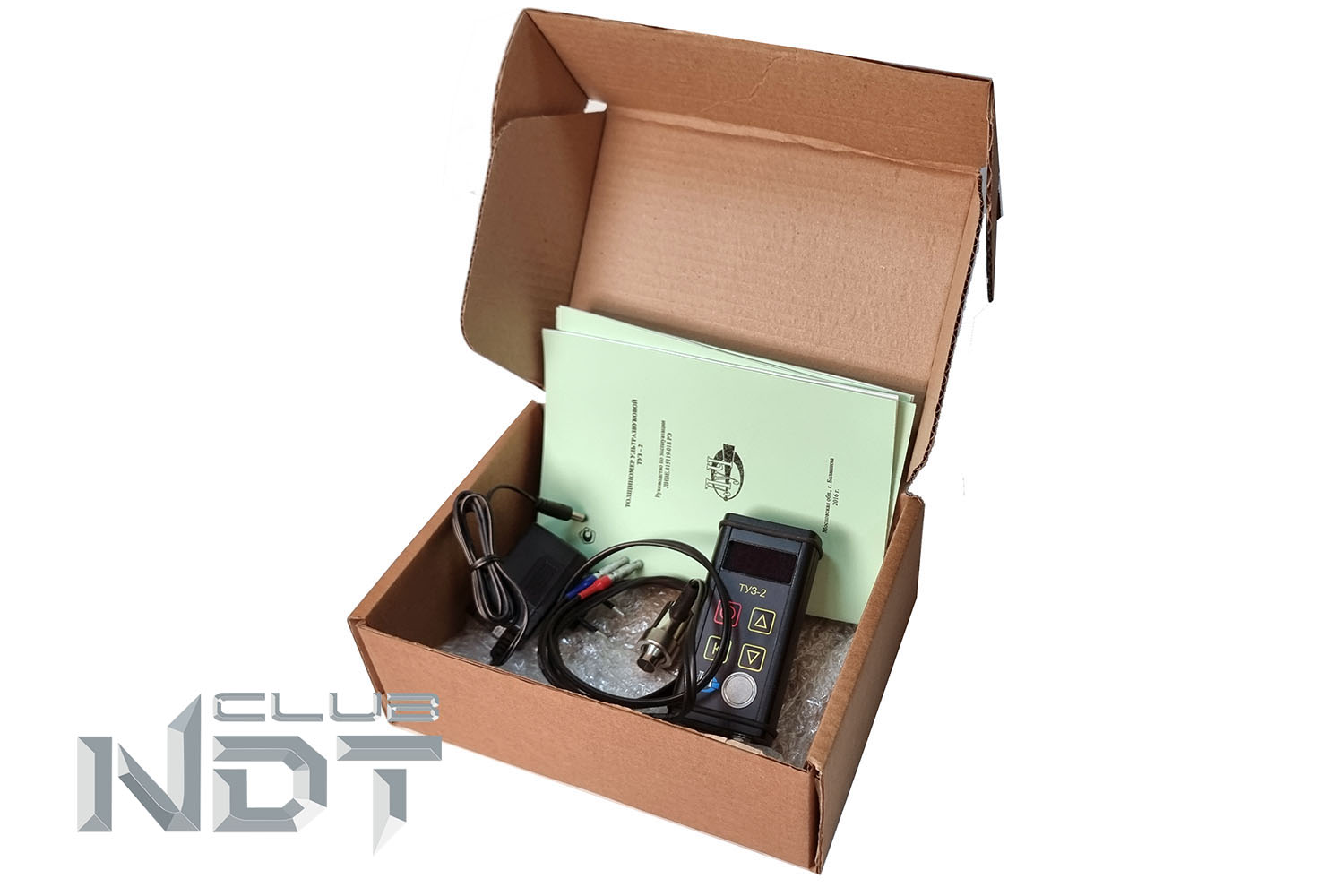

Обращаем ваше внимание на то, что прибор в базовой комплектации поставляется в картонной коробке, транспортный кейс или сумка для толщиномера приобретается отдельно.

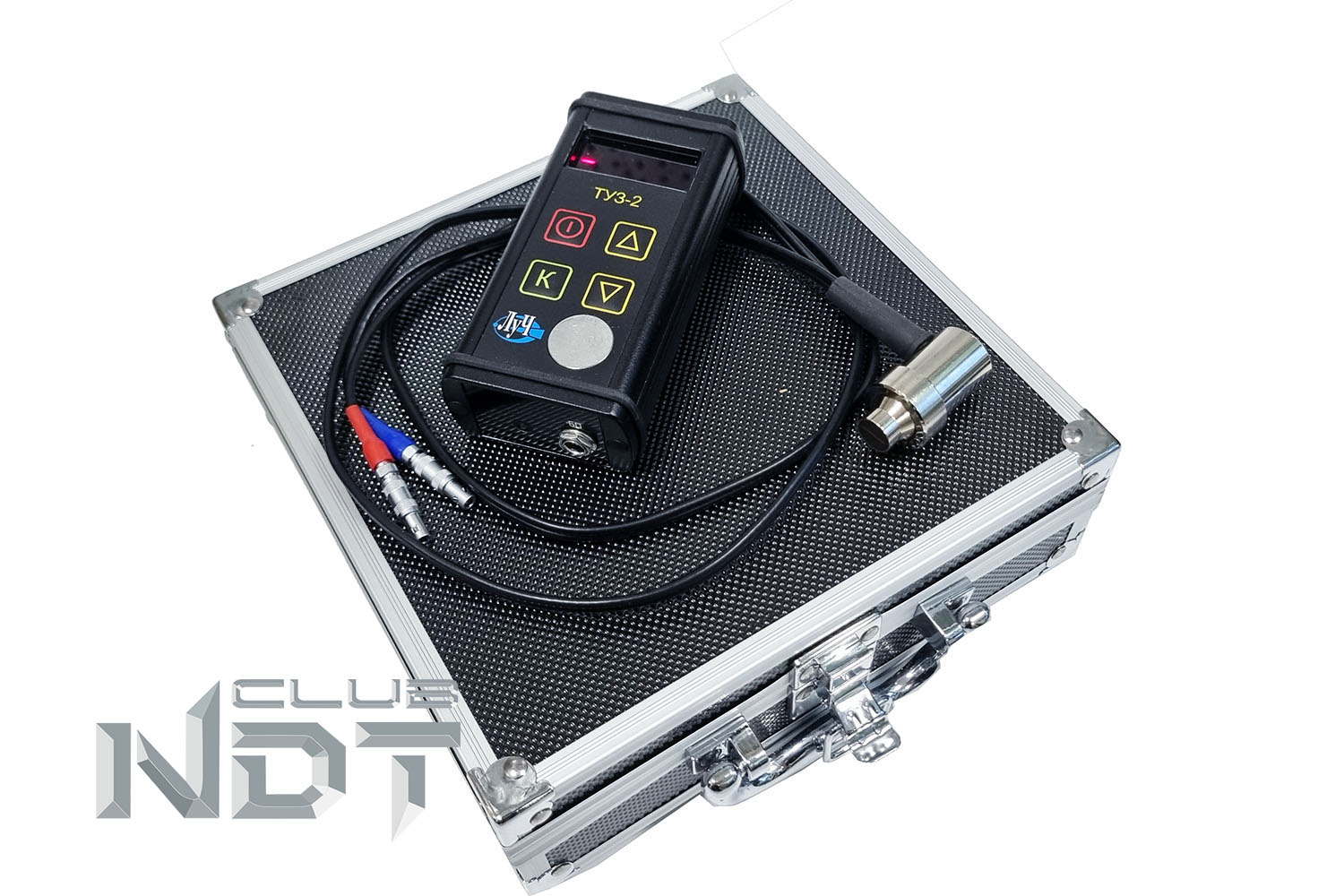

Компания Луч штатно предлагает кейс, если вы хотите сумку вместо кейса мы поможем вам ее подобрать, например вот такую: сумка-пояс RFT

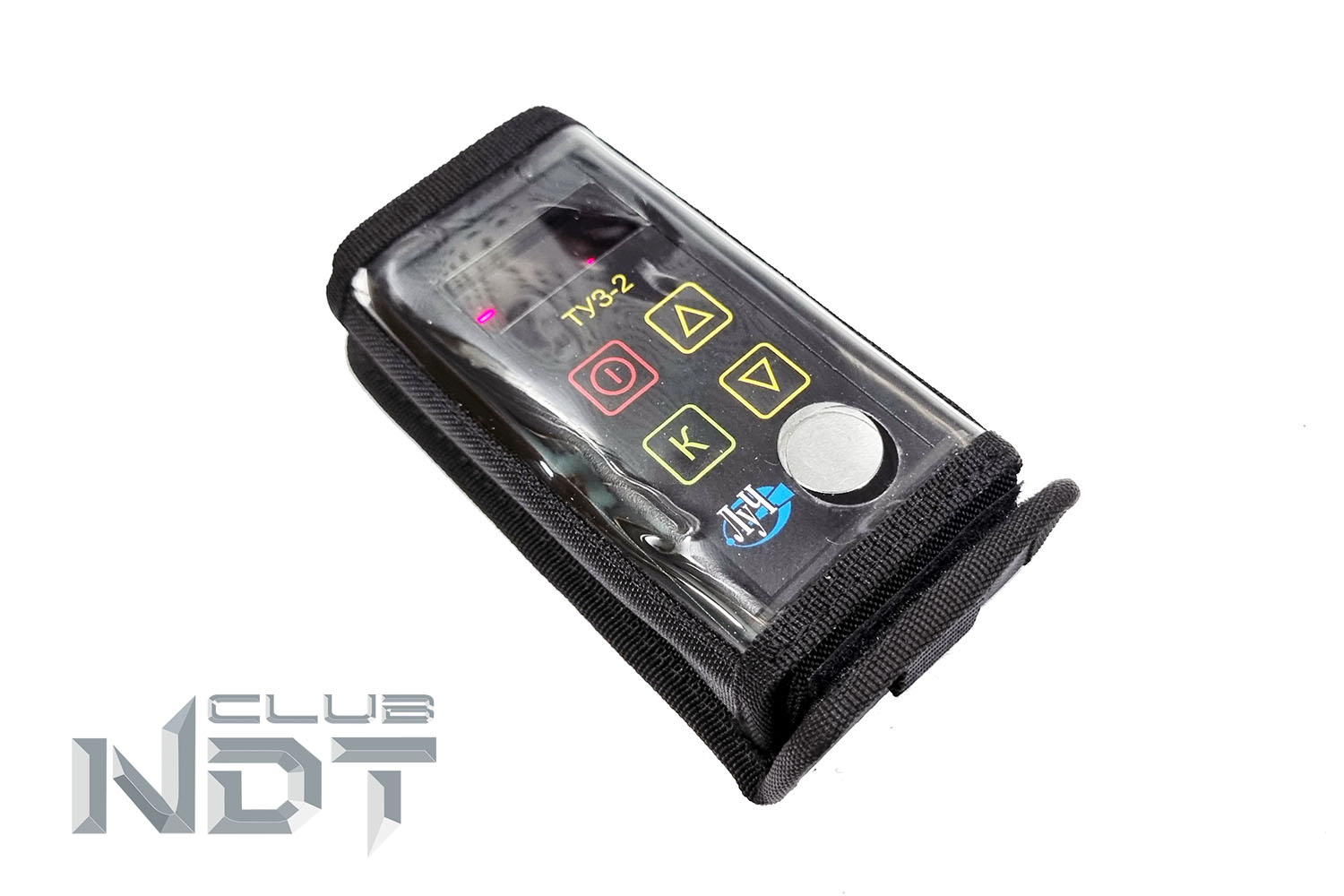

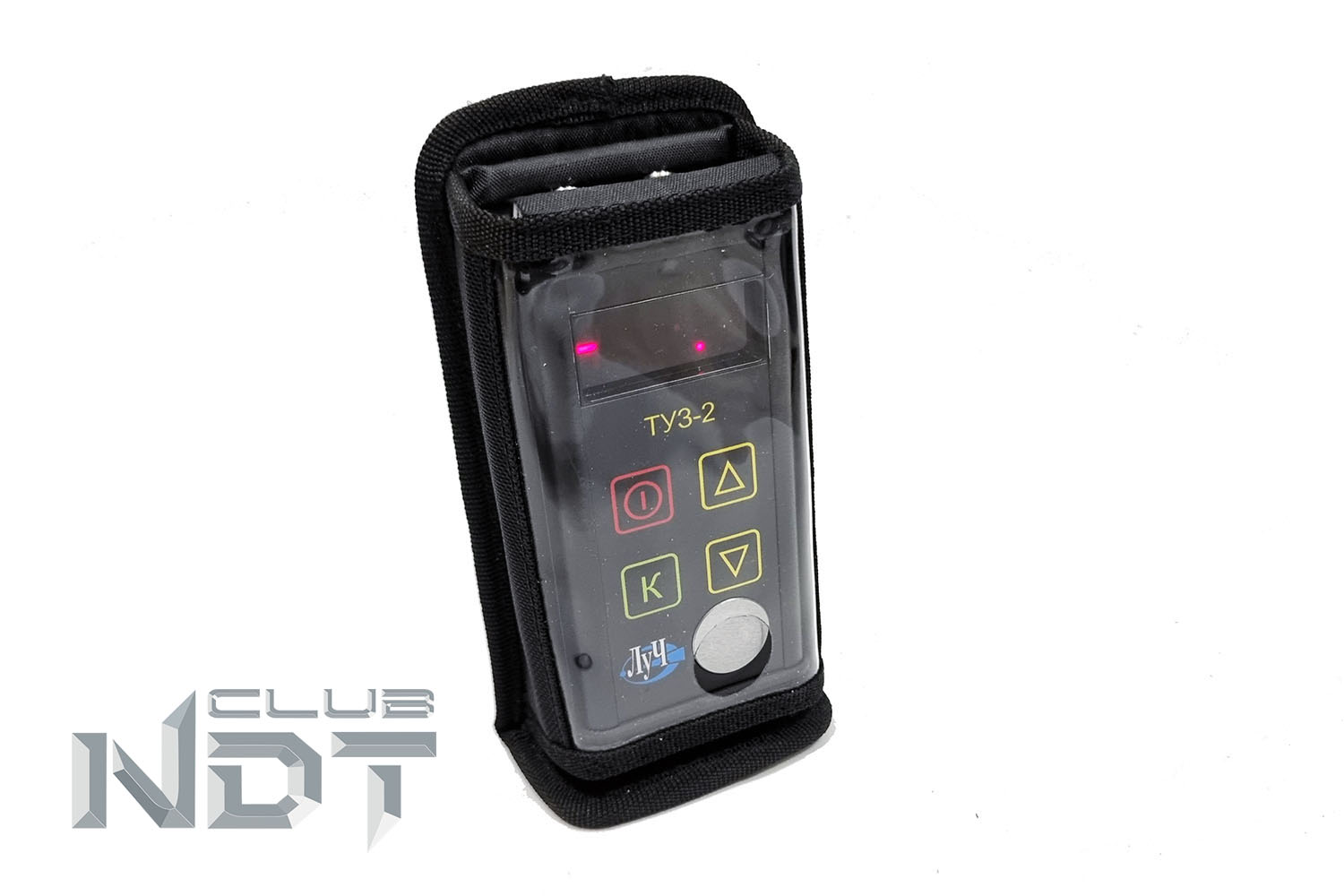

Так же в базовой комплектации отсутствует чехол, его также можно докупить отдельно или указать при заказе, что он необходим
|
диапазон измерения (по стали) |
0,6...500 мм |
|
рабочие частоты преобразователя |
2,5; 5,0; 10 МГц |
|
погрешность измерения глубины залегания дефекта |
± (0,1 + 0,005 Н) мм |
|
диапазон устанавливаемых скоростей УЗ колебаний |
100...9999 м/с |
|
дискретность установки скорости ультразвука |
1 м/с |
|
память |
отсутствует |
|
интерфейс связи с персональным компьютером |
отсутствует |
|
диапазон рабочих температур |
-30 ...+50 °С |
|
электрическое питание: |
|
|
время непрерывной работы |
не менее 20 часов |
|
степень защиты корпуса |
IP 65 |
|
Габаритные размеры |
не более 125 х 60 х 35 мм |
|
масса электронного блока |
не более 0,27 кг |
