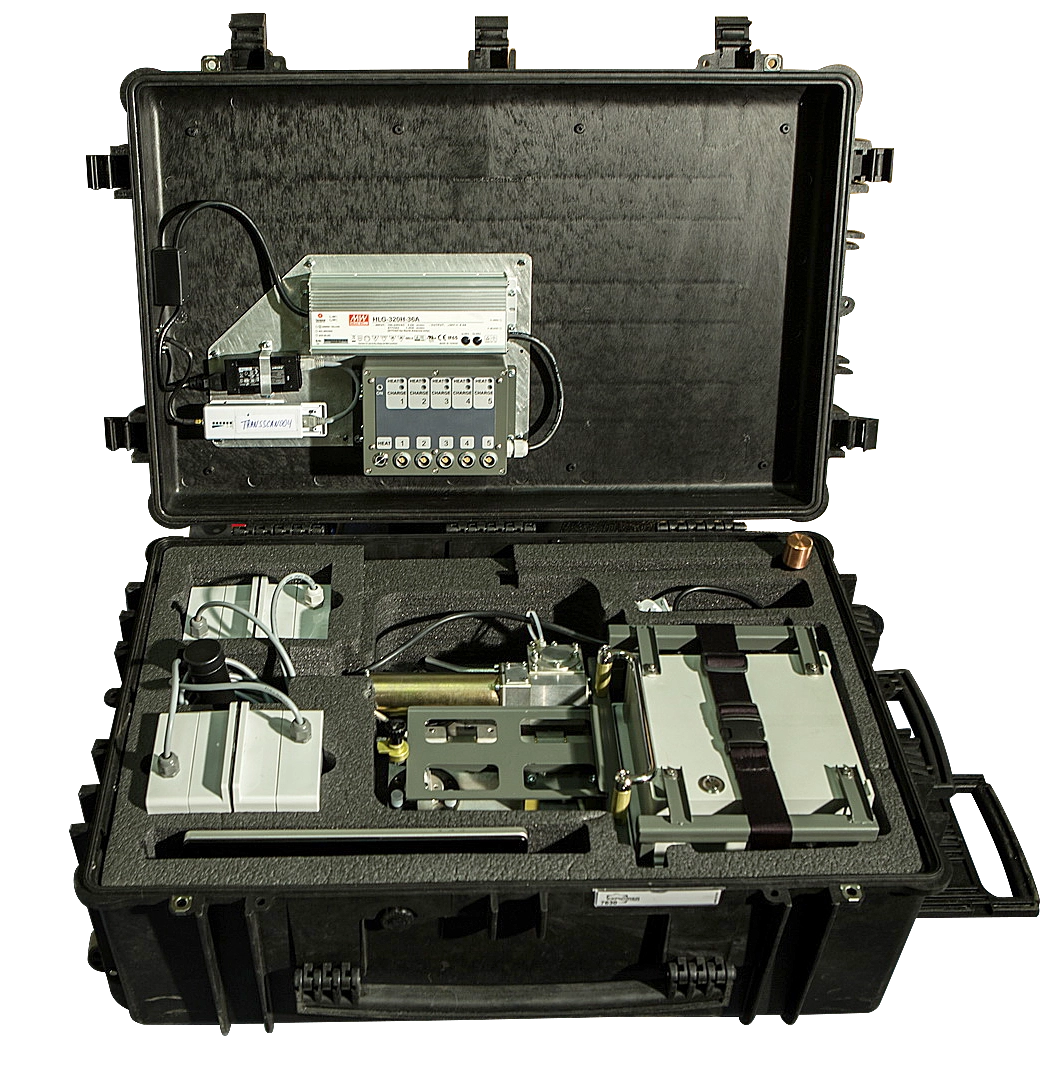

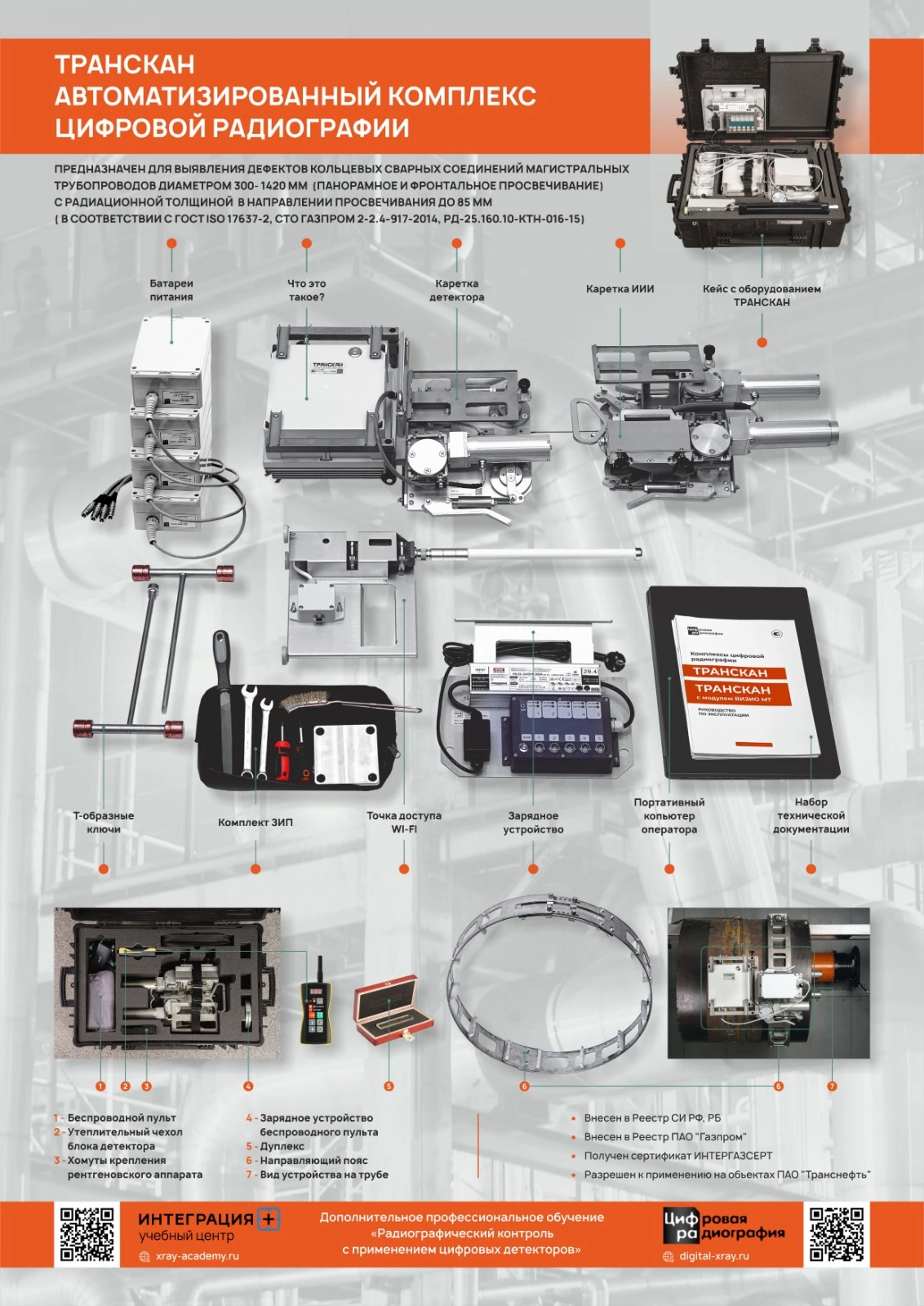

ТРАНСКАН автоматизированный комплекс цифровой радиографии

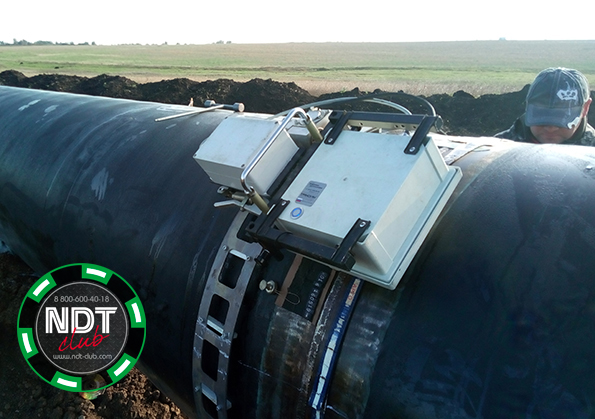

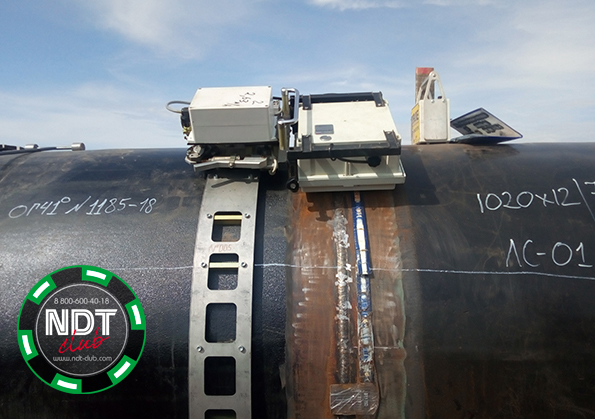

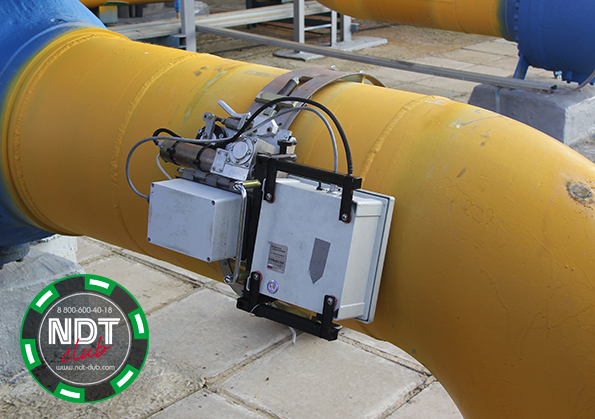

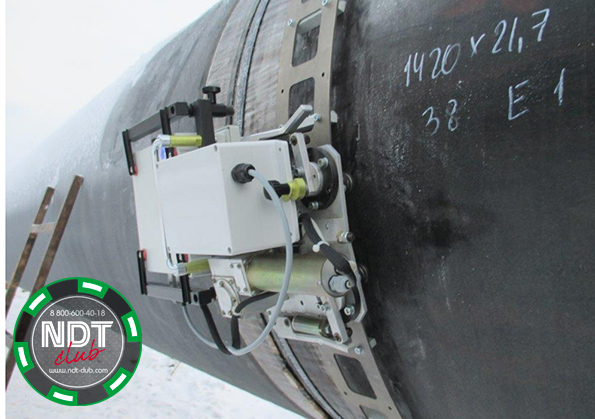

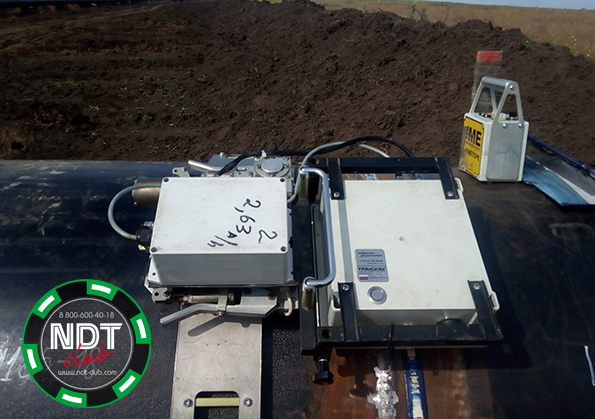

Автоматизированный комплекс цифровой радиографии для рентгеновского контроля кольцевых сварных соединений труб диаметрами от 100 до 1420 мм с радиационной толщиной в направлении просвечивания до 85 мм. Комплекс Транскан предназначен для проведения автоматизированного рентгеновского контроля кольцевых сварных соединений труб в ходе строительства или ремонта трубопроводов в трассовых или цеховых условиях (на трубосварочных базах и т. д.), измерений поперечных линейных размеров дефектов.

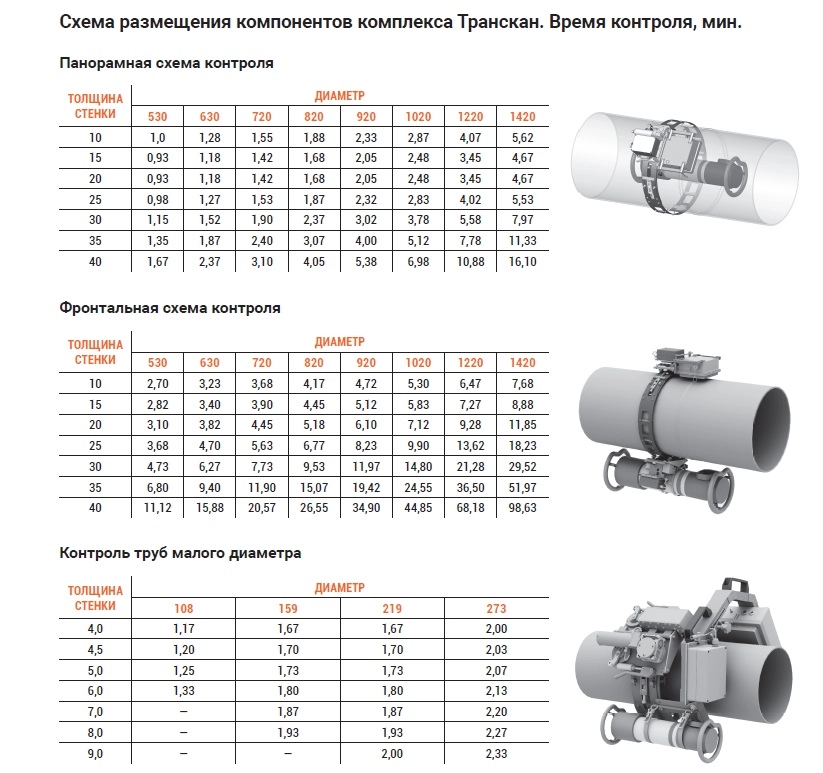

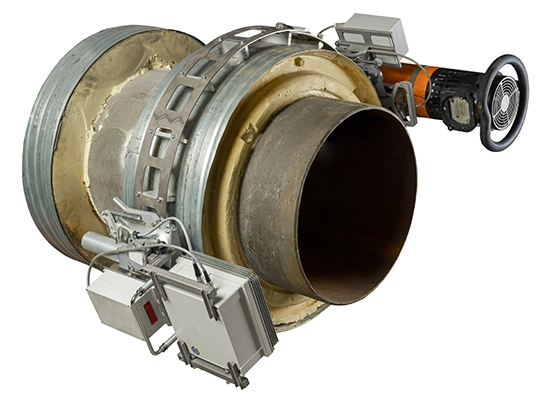

- Для выполнения контроля по схеме «панорамно» внутри трубы должен быть установлен источник ионизирующего излучения (ИИИ) панорамного типа.

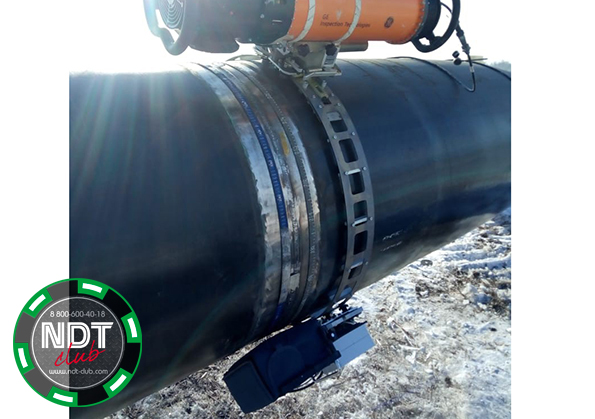

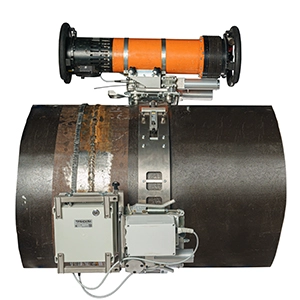

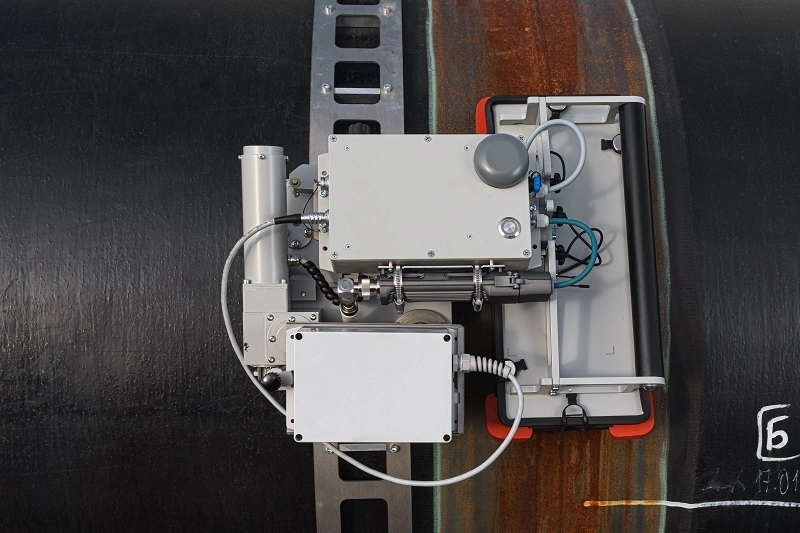

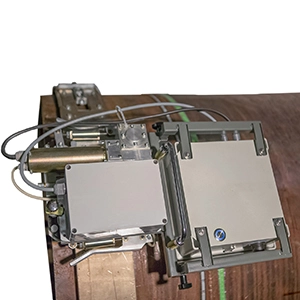

- Для выполнения контроля по схеме «фронтально» (через две стенки) ИИИ направленного типа устанавливается на специальную каретку, движущуюся по направляющему поясу синхронно с детектором.

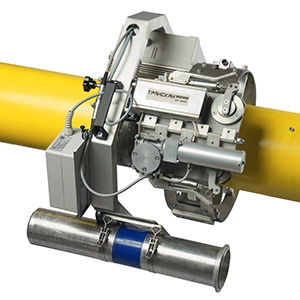

- Для выполнения контроля кольцевых сварных соединений труб диаметром от 100 до 273 мм (через две стенки) ИИИ направленного типа устанавливается на специальный кронштейн вместе с детектором.
ТРАНСКАН: особенности комплекса цифровой радиографии
- 1 класс чувствительности в соответствии с ГОСТ 7512-82
- Получение рентгеновского изображения в реальном времени с сохранением в энергонезависимой памяти: даты, времени и GPS координат произведенных экспозиций с привязкой к рентгеновскому изображению
- Сшивка отдельных кадров в единое рентгеновское изображение сварного соединения
- Работы с любыми источниками излучения – постоянного напряжения или импульсный, до 450 кВ
- Отсутствие расходных материалов
- Размещение деталей в цехе или на улице при температуре -40..+50 С
- Радиационная толщина – до 100 мм по стали
- Передача данных контроля по Wi-Fi каналу
- Автономное питание от батарей: 8 часов
- Голосовые метки, которыми можно комментировать рентгеновские изображения
Эффективные эксплуатационные характеристики комплекса ТРАНСКАН подтверждены различными квалификационными испытаниями, комплекс внесен в реестр средств неразрушающего контроля ПАО «ГАЗПРОМ», зарегистрирован в качестве типа средства измерений в ФА по Техническому регулированию и метрологии.

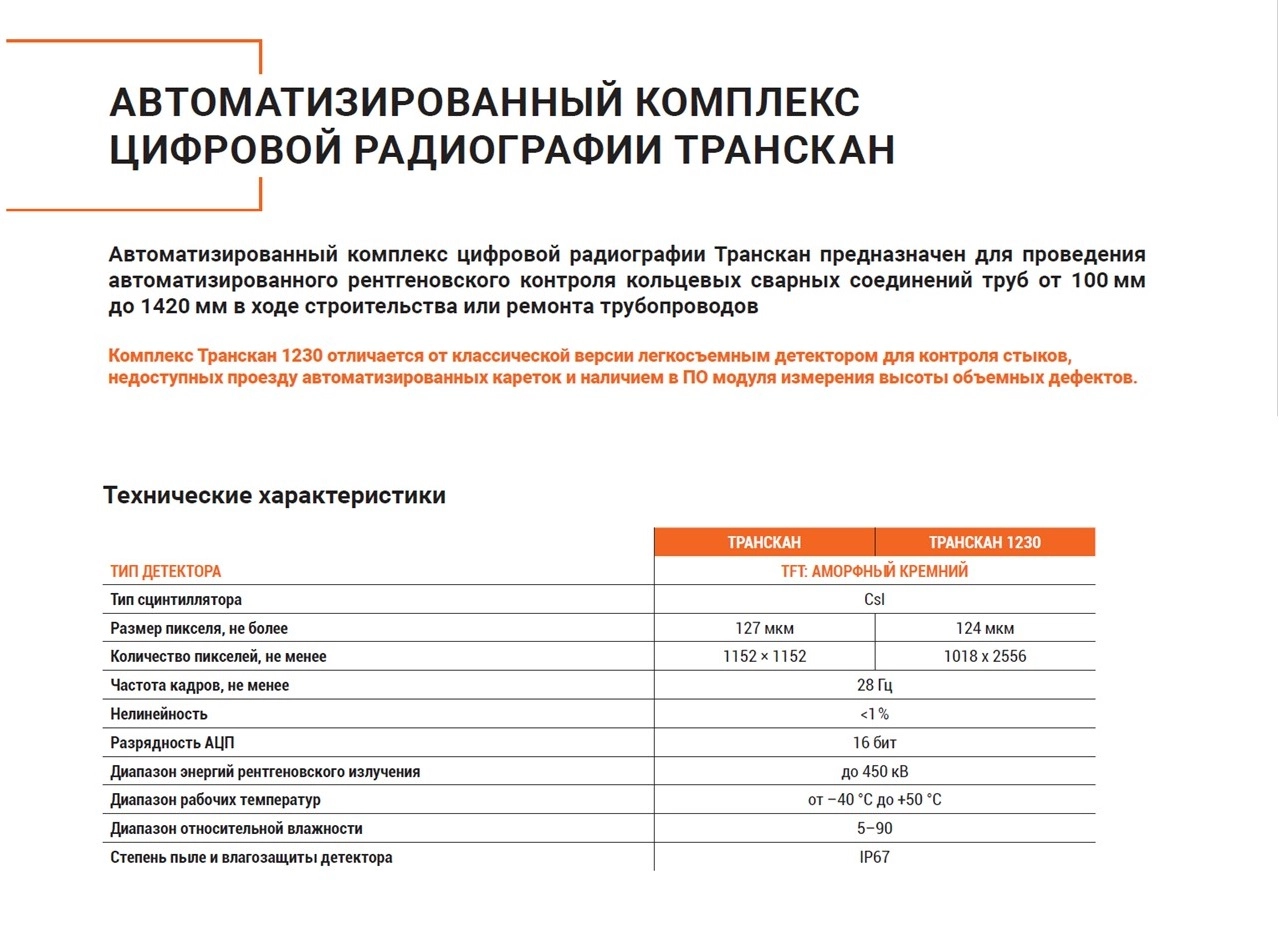

ТРАНСКАН: технические характеристики комплекса
|
Тип детектора
|
TFT: аморфный кремний
|
|
Тип сцинтиллятора
|
CsI
|
|
Размер входного окна, не менее
|
146 × 146 мм
|
|
Размер пикселя, не более
|
127 мкм
|
|
Количество пикселей, не менее
|
1152 × 1152
|
|
Частота кадров. не менее
|
28 Гц
|
|
Нелинейность
|
< 1%
|
|
Разрядность АЦП
|
16 бит
|
|
Диапазон энергий рентгеновского излучения
|
до 450 кВ
|
|
Диапазон рабочих температур
|
– 40℃ до + 40℃
|
|
Диапазон относительной влажности
|
5 – 90
|
|
Степень пыле и влагозащиты детектора
|
IP67
|
