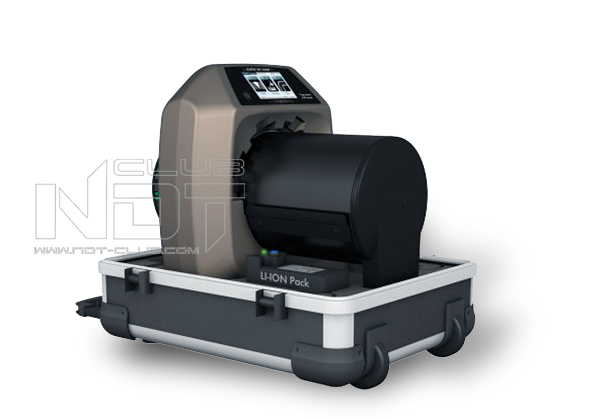

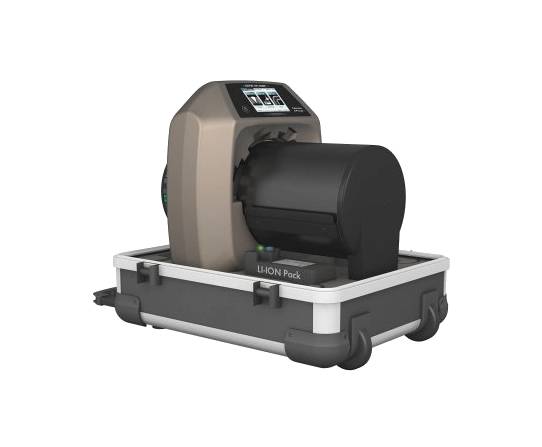

КАРАТ КР-35СР комплекс цифровой радиографии - компактныйэнергосберегающий комплекс с уникальной патентованной технологией считывания информации с запоминающей пластины на основе параболического зеркала (Photon Collecting System)
Внесен в Реестр средств измерений РФ (Свидетельство об утверждении типа средства измерения RU.C.27.541.A №63103, зарегистрирован в Государственном реестре средств измерений под №64699-16)
КАРАТ КР-35СР КОМПЛЕКС ЦИФРОВОЙ РАДИОГРАФИИ МИНИМАЛЬНАЯ КОМПЛЕКТАЦИЯ
Сканер CR 35 NDT Plus
Блок питания 220В/24В
Ethernet-кабель для подключения к компьютеру
Ноутбук с мышью и сумкой для переноски (модель оговаривается на момент заказа)
Программное обеспечение для цифровой радиографии X-Vizor
Сканер и компьютер упакованы в картонные коробки.
ОСОБЕННОСТИ КОМПЛЕКСА ЦИФРОВОЙ РАПДИОГРАФИИ КР-35СР
Компактность – самый компактный комплекс цифровой радографии
2-3 х увеличение отношения сигнал/шум по сравнению с наиболее распространенными барабанными сканерами за счет использования параболического зеркала
Оптимальные параметры сканирования за счет программного изменения режимов считывания пластин: напряжение на ФЭУ, размер пикселя и мощность лазера
Опциональная комплектация компактным (всего 860 гр.) литий-ионным аккумулятором для автономной работы
Управление всеми функциями сканера на сенсорном дисплее высокого разрешения без подключения сканера к ПК
возможность сохранения изображений на карте SD объемом до 32 Гб без подключения к ПК
Возможность подключения к ПК через стандартный интерфейс беспроводной связи (WiFi)
Российское ПО X-Vizor на 64-разрядных версиях WINDOWS 7/8/8.1/10. (свидетельство о государственной регистрации №2012610620 от 10.01.2012 г.)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОМПЛЕКСА ЦИФРОВОЙ РАДИОГРАФИИ КАРАТ КР-35СР
Пространственное разрешение сканера
50-100 мкм (5-10 пар линий/мм)
Минимальный размер пикселя (определяется диаметром лазерного пятна)
50 мкм
Размеры сканируемых пластин
максимальная ширина – 35 см, длина ограничена размерами получаемых файлов изображений и (в меньшей степени) мощностью компьютера
Стандартный размеры пластин:
10х24 см
24х30 см
10х48 см
30х40 см
возможно изготовление пластин в размер заказчика с шириной до 35 см
Время сканирования
0,5-2 мин (зависит от режима считывания и размера пластин)
Размеры сканера
40х37х47 см
Вес
17,5 кг (без кейсов для хранения и транспортировки)
Параметры электропитания
переменное напряжение – 100-240В, 50-60 Гц
потребляемая мощность – 140 Вт
Диапазон рабочих температур
+10 ÷ +35°С
Относительная влажность
80 %
Подключается к компьютеру
интерфейс Ethernet
Гарантия
24 месяца
X-Vizor - 64-битное программное обеспечение на русском языке предназначено для получения радиографических изображений со сканера, обработки полученного изображения цифровыми фильтрами, измерений на изображении линейных размеров и интенсивности, заполнения протокола контроля, архивирования изображений и результатов контроля в базе данных, взаимодействия с внешним оборудованием.ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ X-VIZOR
Программа позволяет осуществлять настройку/калибровку сканера, управление им, получение изображений со сканера. Передача данных со сканера на компьютер происходит по интерфейсу сетевой карты.
Защита ПО основана на применении HASP-ключей, подключаемых к USB-порту компьютера, что позволяет клиенту переустанавливать ПО на новый компьютер и использовать ПО/ключ на нем. Каждый экземпляр ПО работает со своим ключом. ПО не привязано к серийному номеру или МАС-адресу сканера.
Формат данных
16-битное представление данных (65536 градаций/уровней серого) в формате XVZ
поддержка форматов
XYZ (Duerr), DICONDE-файлы, BMP, JPEG (8 бит), TIFF (8 или 16 бит), PNG (8 или 16 бит), DCM и др.
настройка оптимальной яркости и контраста изображения по гистограмме интенсивности/оптической плотности всего изображения или зоны интереса
10 предустановленных фильтров обработки изображений для улучшения изображений в целом или зоны интереса, а также для лучшей визуализации и выявления дефектов
наличие высококонтрастного медианного фильтра, позволяющего преобразовать изображение существенно разнотолщинных объектов таким образом, чтобы на снимке одновременно были видны части объекта контроля, имеющие существенные отличия по толщине, без наличия артефактов изображения
тонкая настройка параметров работы фильтров позволяет адаптировать их для любого объекта контроля
калибровка чувствительности пикселов сканера позволяет получить высококонтрастное радиографическое изображение без артефактов
Измерения
измерять интенсивность (уровень серого) в любой точке изображения
отображать гистограмму (распределение) интенсивностей изображения
отображать гистограмму интенсивности произвольно выбранного отрезка или области на изображении
производить калибровку «электронной линейки» по известным размерам объектов на изображении (например, эталона чувствительности);
измерять после калибровки линейные размеры дефектов, расстояние между дефектами, расстояние между любыми точками на изображении
вычислять площадь дефектов
измерять толщину стенки трубы
автоматически находить изображение дуплексного эталона на цифровом снимке и вычислять базовое пространственное разрешение
измерять отношение сигнал / шум по прямоугольнику 22 на 50 в точке под курсором (требование EN14784-1,-2)
автоматически детектировать область прямого шва и вычислять отношение сигнал / шум в околошовной зоне
вносить все полученные размеры объектов в протокол контроля
Работа в соответствии с нормативными документами (НД)
выявленные дефекты классифицируются, группируются и отбраковываются в соответствии с выбранным НД
результаты контроля автоматически заносятся в генерируемые заключения и/или протоколы, соответствующие требованиям и по форме выбранного НД
возможна доработка ПО с внесением и поддержкой других (новых) нормативных документов
Автоматизированная дефектоскопия
вычисление отношения сигнал/шум на изображении или его части
поиск канавочных, проволочных эталонов и вычисление чувствительности контроля
поиск двухпроволочных (дуплексных) эталонов и вычисление базового пространственного разрешения
поиск прямых и эллиптических сварных швов на изображениях
поиск и определение параметров некоторых классов дефектов
отбраковка и выдача заключения в соответствии с нормативным документом
Поддержка стандарта DICONDE
формат файлов XVZ и DCM позволяют сохранять кроме изображения множество дополнительных метаданных: данные об объекте контроля (материал, толщина, диаметр трубы, номер шва и др.), параметры экспозиции (источник, фокусное расстояние, напряжение, сила тока, время экспозиции) и др
метаданные привязываются к полученному изображению и потом легко могут быть просмотрены, автоматически занесены в генерируемые программой протоколы, использованы в качестве критериев при поиске изображений в архиве или базе данных
Сохранение изображений в разных форматах и носителях
сохранение изображений вместе с метаданными в форматах XVZ (формат X-Vizor), DCM (DICONDE-совместимый формат);
экспорт изображений в распространенные форматы изображений BMP, JPEG (8 бит), TIFF (8 или 16 бит), PNG (8 или 16 бит), GIF
запись файлов на CD, DVD, флэш-диски и др. съемные или сетевые носители
печать изображений в масштабе 1:1 для разметки участков, подлежащих ремонту
Просмотр изображений на любом стороннем компьютере
Файлы в форматах XVZ и DCM с изображениями и метаданными, переданные на DVD-дисках, флэш-дисках или по сети, могут быть просмотрены на любом компьютере с помощью бесплатной программы-просмотрщика X-Vizor Viewer x32/x64.
