КАРАТ РТС 1024 комплекс цифровой радиографии

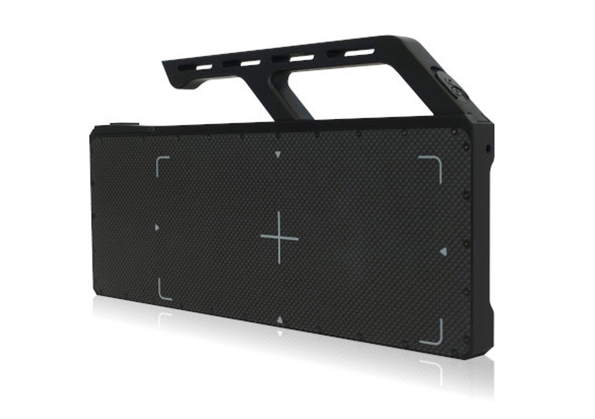

Промышленный плоскопанельный цифровой рентгеновский детектор КАРАТ РТС 1024 предназначен для получения цифровых рентгеновских изображений в составе промышленной рентгеновской системы неразрушающего контроля (прием рентгеновского излучения, проходящего через проверяемый объект и преобразование рентгеновского излучения в цифровое видеоизображение, которое может быть воспроизведено на мониторе персонального компьютера).

Позволяет контролировать качество сварных соединений и литых деталей, радиационной толщиной от 1 до 100 мм по стали. В качестве источника могут применяться рентгеновские аппараты постоянного потенциала, импульсные аппараты и гамма-источники.

Плоскопанельные детекторы используются для приема, преобразования, усиления, улучшения и воспроизведения рентгеновских изображений, полученных при просвечивании промышленных изделий.

Детектор состоит из матрицы сцинтилляторов на основе оксид-сульфида гадолиния (GOS), которые преобразуют рентгеновское излучение в световой оптический сигнал, матрицы фотодиодов на основе аморфного кремния, которые преобразуют оптический сигнал в электрический, и электронных схем управления и обработки сигнала.

В комплект поставки входят плоскопанельный детектор, ноутбук или планшет, набор соединительных кабелей, усилитель сигнала (опционально) компакт диск с программным обеспечением и драйверами. Принцип действия детектора заключается в следующем: под воздействием рентгеновского излучения, прошедшего от источника (рентгеновской трубки) через структуру тестируемого объекта, начинает светиться оксид-сульфид гадолиния (GOS) сцинтиллятора. Световой поток попадает на аморфную кремниевую фотодиодную матрицу, где происходит преобразование света в электрический ток. В дальнейшем ток поступает на тонкопленочные транзисторы, где пропорционально усиливается. Полученный сигнал конвертируется в цифровой, после чего переводится в видеоизображение, несущее информацию о внутренней структуре просвеченного объекта, которое выводится на монитор компьютера в режиме реального времени.

 Комплектация РТС 1024:

• Плоскопанельный детектор
• Адаптер питания
• Ethernet кабель адаптера питания
• Система архивирования и улучшения изображения X-Vizor, включая аппаратные средства (компьютер, монитор) и программное обеспечение
• 2 батареи с зарядным устройством
• Усилитель Wi-Fi сигнала
• Транспортировочный кейс
• Защитный чехол

Карат РТС 1024 обеспечивает:

1. Чувствительность радиографического контроля по 1 классу в соответствии с ГОСТ 7512-82;
2. Сокращение затрат на расходные материалы (рентгеновскую пленку и химические реагенты, для ее обработки) и вспомогательное оборудование (проявочные машины и аксессуары для просушки и хранения пленки);
3. Уменьшение времени проведения контроля, повышение оперативности и объективности контроля;
4. Частичную автоматизацию контроля, уменьшение ручного труда и простой монтаж оборудования;
5. Архивирование результата контроля в цифровом виде;
6. Возможность просмотра и расшифровки изображений контролируемых объектов.

Особенности Карат РТС 1024:

• Детектор имеет прямоугольную рабочую зону размером 97×233 мм;
• Прочный и легкий алюминиевый корпус позволяет детектору выдерживать падение с высоты 1 метр;
• Ручка для безопасной и удобной транспортировки является быстросъемной, что позволяет установить детектор в труднодоступные места, например, внутри трубы;
• Конструкция аккумулятора позволяет произвести быструю и легкую замену.
• Светодиодная индикация показывает состояние типа подключения, батареи и режима работы детектора.
• Поддерживает беспроводную передачу данных;
• В качестве источника могут применяться рентгеновские аппараты постоянного потенциала, импульсные аппараты и гамма-источники

Технические характеристики Duerr Карат РТС 1024
