АПК МАРС-НОРД оцифровщик пленки

Установка предназначена для оцифровки, автоматизированной оценки, расшифровки, протоколирования и архивирования результатов контроля рентгенографических снимков, полученных в результате контроля сварных соединений на промышленных объектах.
Использование данной системы позволяет ощутимо снизить возможность погрешности при исследовании радиографических снимков, систематизировать архив и значительно увеличить скорости обработки снимков, а так же получения адекватного заключения специалиста о наличии или отсутствия дефекта.
Установка является многофункциональной системой за счет того, что в ней сочетается несколько приборов неразрушающего контроля: негатоскоп, денситометр, измерительные линейка, лупа и другие, которые обязательно бы потребовались при визуальной обработке снимков.

АПК МАРС-НОРД: комплектация системы

• Программное обеспечение модификации НОРД
• Сканер со слайд-модулем Epson Expression 10000 XL
• Ноутбук или персональный компьютер
• Дополнительная опция: автоподатчик рулонной пленки

АПК МАРС-НОРД: модификации оцифровщика

НОРД-АРХ – позволяет производить оцифровку и архивирование снимков, а так же сопутствующей информации, предоставляет полный набор фильтров и инструментов для исследования снимков.
НОРД-СТД – дополняет модификацию НОРД-АРХ функциями оценки качества снимка по ГОСТ 7512-82, поиска и расшифровки дефектов сварного соединения, протоколирования результатов контроля. Контроль ведется по следующим нормативным документам: ГОСТ 23055-78 и СП 62.13330.2011, ВСН 012-88, ПБ 03-585-03.
НОРД-ГЗП – дополняет модификацию НОРД-СТД расшифровкой и протоколированием по СТО Газпром 2-2.4-083-2006
НОРД-ТРН - дополняет модификацию НОРД-СТД расшифровкой и протоколированием по РД 19.100.00-КТН-001-10 (Транснефть). Возможна реализация расшифровки и протоколирования по нормативным документам Заказчика.

АПК МАРС-НОРД: функционал оцифровщика

• Снимки передаются на жесткий диск компьютера с помощью сканера
• По снимкам, относящимся к одному стыку, определяется соответствие ГОСТу количества экспозиций и периметр сварного соединения
• Оценивается взаимное положение эталонов и шва
• Определяется чувствительность контроля снимков с точностью 0,1 мм
• Измеряется оптическая плотность изображения шва и эталонов с точностью 0.1 Б
• Определяется допуск снимков к расшифровке в соответствии с требованиями ГОСТ 7512-82
• Определяется наличие дефектов, их местоположение и классификация
• Измеряются геометрические размеры дефектов с точностью 0.1 мм
• Оценивается соответствие сварного соединения требованиям нормативных документов
• Формируется протокол по результатам расшифровки
• Сохраняются данные о снимках и протоколах
• Кроме расшифровки снимка, комплекс позволяет измерять следующие параметры:- размеры объектов на снимке с точностью 0.1 мм;- расстояние между объектами с точностью 0.1 мм;- оптическую плотность в любой заданной точке снимка с точностью 0.1 Б;- относительную высоту точки снимка над уровнем основного металла с точностью 0.1 мм.
• При архивации снимков без потери информации на дешевых долговременных носителях, имеется возможность проследить динамику развития дефектов сварного соединения в процессе эксплуатации трубопровода
• Предоставляется возможность просмотра трехмерного изображения снимка, для оценки относительного уменьшения толщины металла

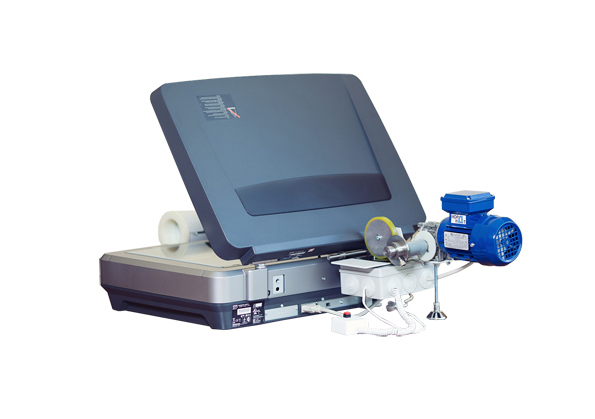

Дополнительно поставляется автоподатчик рулонной пленки, предназначеный для автоматической покадровой прокрутки рулонной пленки через поле сканера.

АПК МАРС-НОРД: технические характеристики

• Качество оцифровки: 65536 градаций серого цвета (динамический диапазон 16 бит)
• Рекомендуемое разрешение сканирования: 72,6 микрон (350 dpi)
• Максимальная оптическая плотность не менее 3,0 е.о.п
• Формат файла: защищенный от редактирования, с сохранением качества оцифровки
• Сканирование с помощью автоматического податчика рулонной пленки позволяет за один заряд пленки в подающий механизм сканера делать покадровую оцифровку. Есть возможность просмотра всей пленки целиком
• Язык интерфейса программного обеспечения и инструкция по применению – русский. Оценка качества изображения в соответствии с ГОСТ 7512-82, расшифровка дефектов сварного шва и протоколирование в соответствии с выбранным нормативным документом

АПК МАРС-НОРД: технические характеристки податчика рулонной пленки
