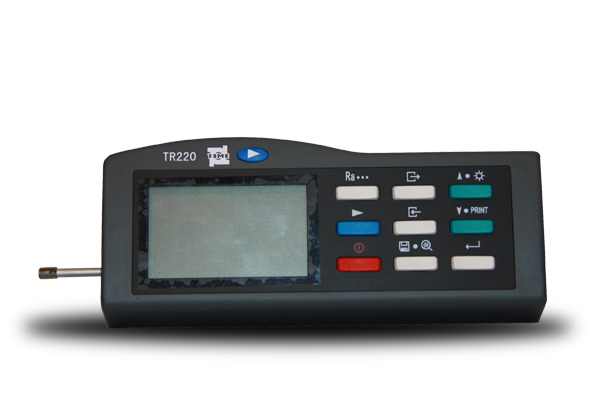

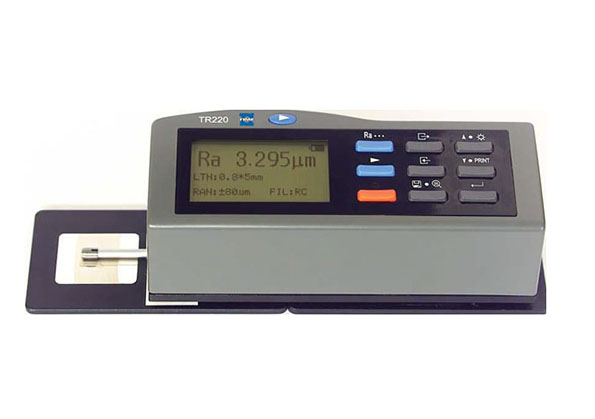

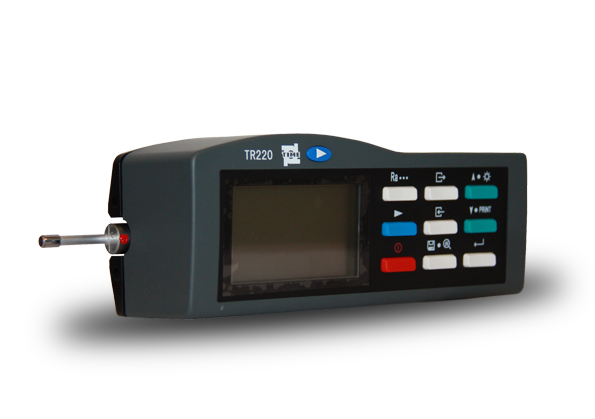

TR 220 измеритель шероховатости (ПРОФИЛОМЕТР) является усовершенствованной моделью профиломера TR200 с возможностью измерения дополнительных параметров шероховатости.TR220 может быть использован в лабораториях и на производстве различных деталей для измерения шероховатости поверхности большого количества различных деталей. Сертифицирован в РФ.
TR220 ИЗМЕРИТЕЛЬ ШЕРОХОВАТОСТИ БАЗОВЫЙ КОМПЛЕКТ |
|
TR220 электронный блок измерителя шероховатости |
|
Образцовая мера шероховатости |
|
Датчик TS100 |
|
Зарядное устройство |
|
Руководство по эксплуатации |
|
Кейс для хранения и переноски |
|
Документация |
• Измерение многих параметров: Ra, Rq, Rz, Rt, Rp, Rv, Ry, RS, RSm, RSk, Rz (JIS), R3z, Rmax, RPc, Rk, Rpk, Rvk, Mr 1, Mr2
• Фильтрация RC, PC-RC, GAUSS и D-P
• Имеет прецезионный индукционный датчик.
• Жидкокристаллический дисплей 128 х 64.
• Встроенная литиевая аккумуляторная батарея (работа без подзарядки в течение 20 часов)
• Лёгкий, малогабаритный, удобный в использовании прибор
• Встроенные часы (отображаются при включении прибора, а также записывается время проведения эксперимента)
• Индикатор положения иглы датчика
• Функция самопроверки
• Имеет интерфейс RS232 для связи с персональным компьютером и принтером ТIМЕ ТА220S
• Автоматическое отключение, память и экранные подсказки
• Опционально комплектуется датчиками: для криволинейной поверхности, для каналов малого диаметра, для измерения шероховатости в глубоких бороздках, измерительная стойка
• Измерительные щупы TS110/TS120/TS130/TS131
• Штатив ТА610 для TR200/210/220
• Штатив TA620 для TR200/210/220
• Измерительная платформа TA630 для TR200/210/220
• Измерительная платформа TA631 для TR200/210/220
• Удлинительный стержень
|
Измеряемые параметры |
Ra, Rz, Rq, Rt, Rp, Rv, Rz (JIS), R3z, Rmax, RSk, RPc, Rk, Rpk, Rvk,Mr1, Mr2 |
|
Диапазоны отображения |
Ra, Rq: 0.005-40 мкм |
|
Диапазон измерения иглы датчика |
±80 мкм |
|
Дискретность |
0.01 мкм |
|
Фильтр |
RC, PC-RC, GAUSS, D-P |
|
Длина оценки |
0.25 мм, 0.8 мм, 2.5 мм, авто |
|
Количество длин оценки |
от 1 до 5 длин (выбираемая) |
|
Длина измерения |
от 3 до 7 длин (выбираемая) |
|
Максимальная длина прохода |
17.5 мм/0.71 дюйм |
|
Минимальная длина прохода |
1.3 мм/0.05 дюйм |
|
Точность |
?±10% |
|
Повторяемость |
<6% |
|
Угол измерительного пера |
90° |
|
Радиус измерительного пера |
5 мкм |
|
Интерфейс передачи данных |
RS232 |
|
Электропитание |
LI-ion батарея высокого качества (6 В/800 мА) |
|
Диапазон рабочих температур |
0-40 °С |
|
Относительная влажность |
<90% |
|
Габариты |
140 х 56 х 48 мм |
|
Масса |
440 г |
