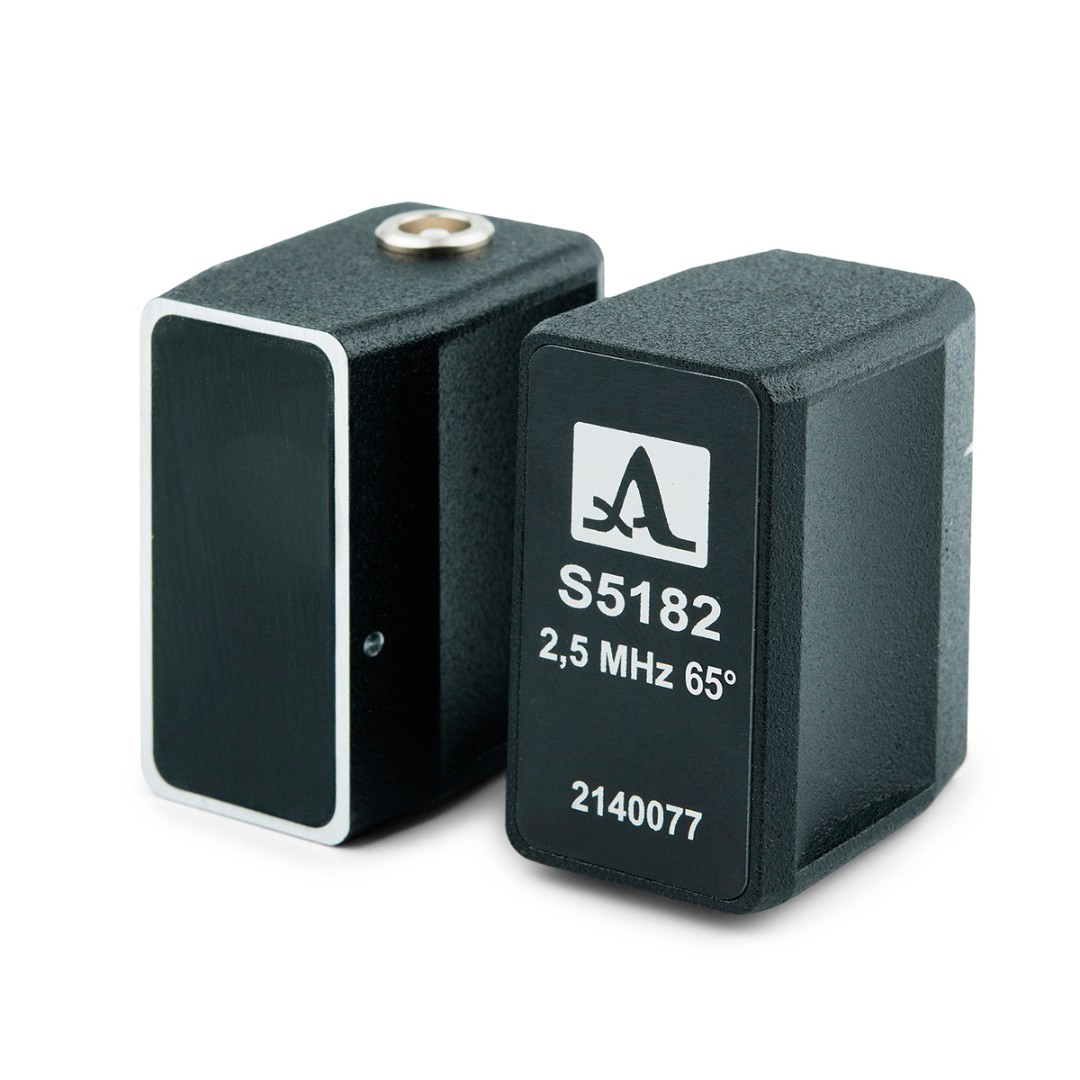

S5182 ультразвуковые наклонные преобразователи с частотой 2,5 МГц производства фирмы АКС, как правило используются с ультразвуковыми дефектоскопами АКС:
А1212 Master, А1214 Expert, А1211 Mini, A1550 IntroVisor, A1525 Solo, а также могут быть применимы с дефектоскопами других производителей.
В преобразователях серии S5182 используется круглая пьезокерамика (пьезоэлемент) диаметром 12 мм. Материал призмы оргстекло.
Опционально рабочую поверхность призмы (протектор) любого преобразователя можно притереть под необходимый радиус кривизны:
Продольная притирка: вдоль оси трубы (для контроля кольцевых швов) – диаметры от 28 до 350 мм
Поперечная притирка: поперек оси трубы (для контроля гибов и продольных швов) - диаметр диаметры от 35 до 800 мм
|
Параметр |
Значение |
|
Область применения |
дефектоскопия |
|
Тип |
наклонный совмещенный |
|
Вид |
Стрела |
|

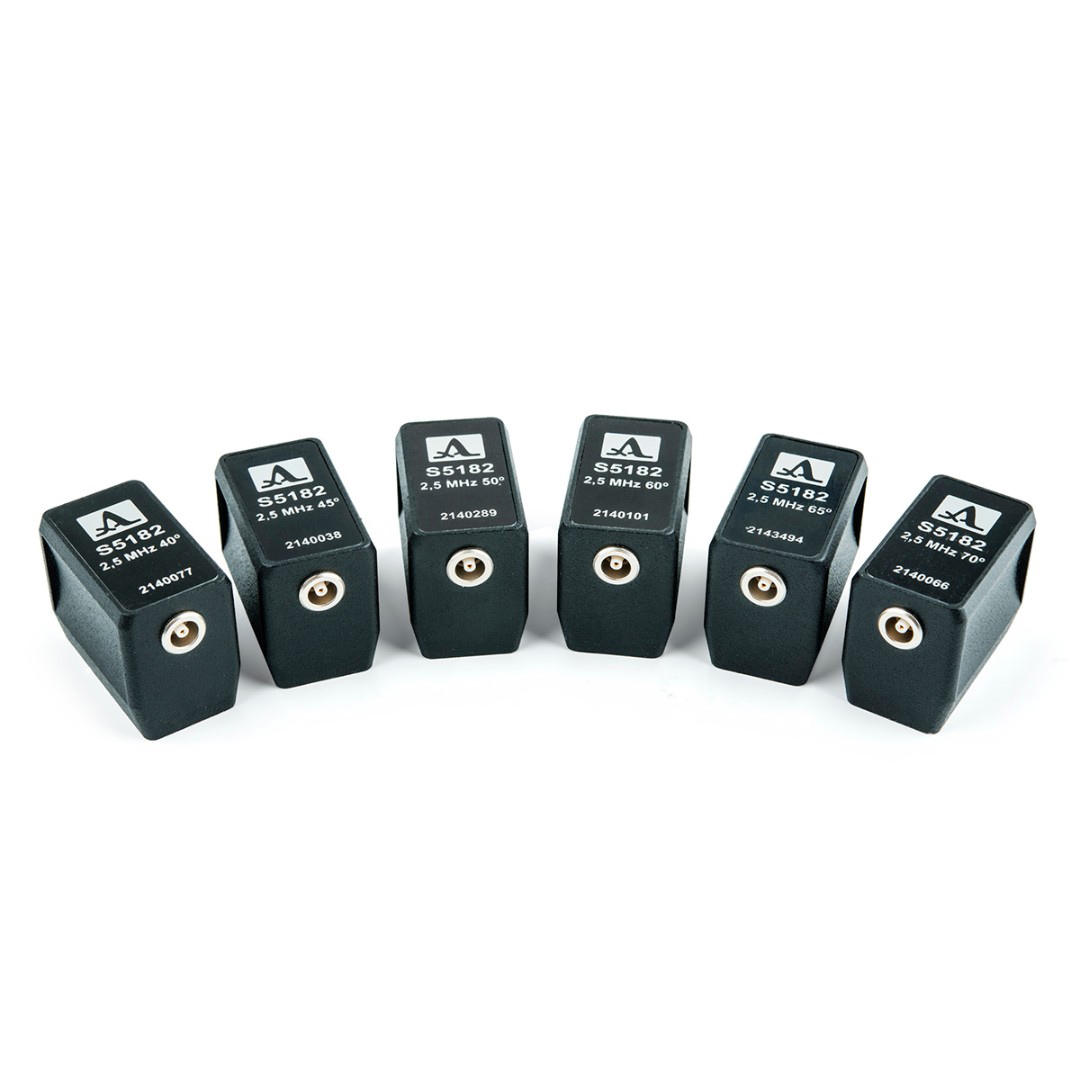

S5182 2,5A40D12CS |
11 мм (40°) |
|
S5182 2,5A45D12CS |
12 мм (45°) |
|
S5182 2,5A50D12CS |
13 мм (50°) |
|
S5182 2,5A60D12CS |
15 мм (60°) |
|
S5182 2,5A65D12CS |
15 мм (65°) |
|
S5182 2,5A70D12CS |
17 мм (70°) |
|
S5182 2,5A90D12CR |
по заказу (90°) |
|
Частота |
2,5 МГц |
|
Тип разъема LEMO серии |
00.250 |
|
Габариты корпуса |
31 х 18 х 29 мм |
|
Масса |
28 г |
