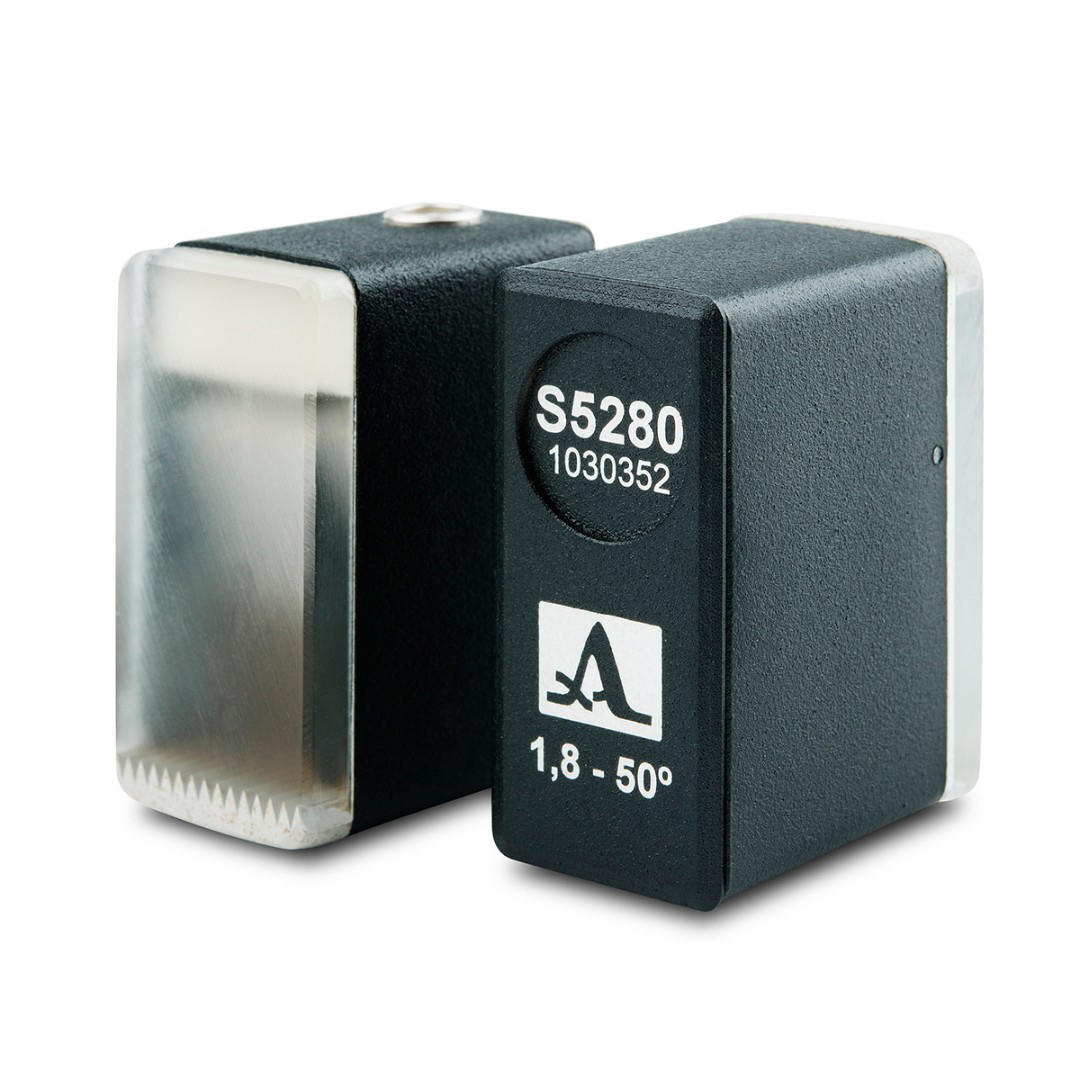

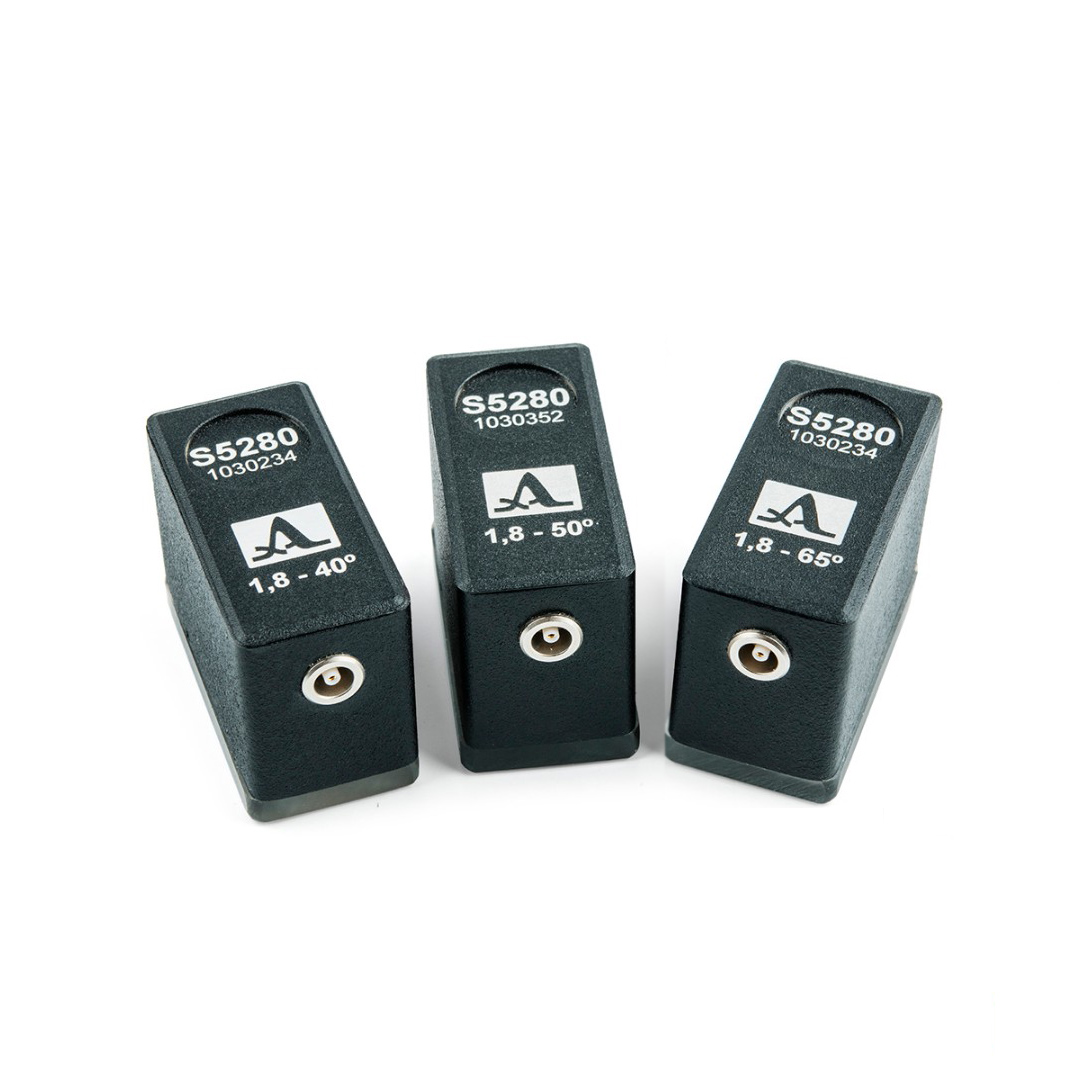

S5280 ультразвуковые наклонные преобразователи с частотой 1,8 МГц производства фирмы АКС, как правило используются с ультразвуковыми дефектоскопами АКС:
А1212 Master, А1214 Expert, А1211 Mini, A1550 IntroVisor, A1525 Solo, а также могут быть применимы с дефектоскопами других производителей.
В преобразователях серии S5280 используется круглая пьезокерамика (пьезоэлемент) диаметром 18 мм. Материал призмы оргстекло.
Опционально рабочую поверхность призмы (протектор) любого преобразователя можно притереть под необходимый радиус кривизны:
Продольная притирка: вдоль оси трубы (для контроля кольцевых швов) – диаметры от 50 до 550 мм
Поперечная притирка: поперек оси трубы (для контроля гибов и продольных швов) - диаметр диаметры диаметр от 60 до 1000 мм
|
Параметр |
Значение |
|
Область применения |
дефектоскопия |
|
Тип |
наклонный совмещенный |
|
Вид |
Стрела |
|
S5280 1,8A40D18CS |
15 мм (40°) |
|
S5280 1,8A50D18CS |
17 мм (50°) |
|
S5280 1,8A60D18CS |
21 мм (60°) |
|
S5280 1,8A65D18CS |
21 мм (65°) |
|
Частота |
1,8 МГц |
|
Тип разъема LEMO серии |
00.250 |
|
Габариты корпуса |
46 х 24 х 34 мм |
|
Масса |
61 г |
