Преобразователи TOFD продольных волн для для дифракционно-временного метода контроля.
Стоимость 32 400 руб.

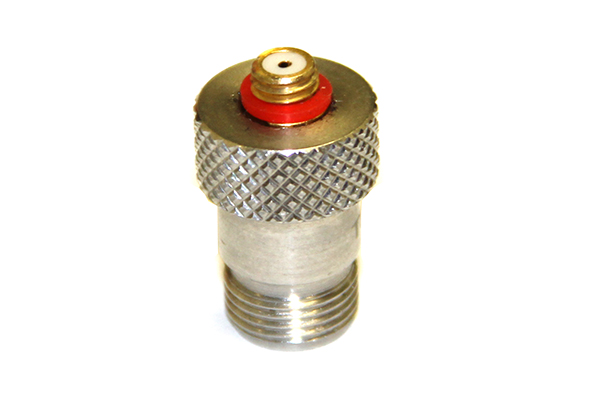

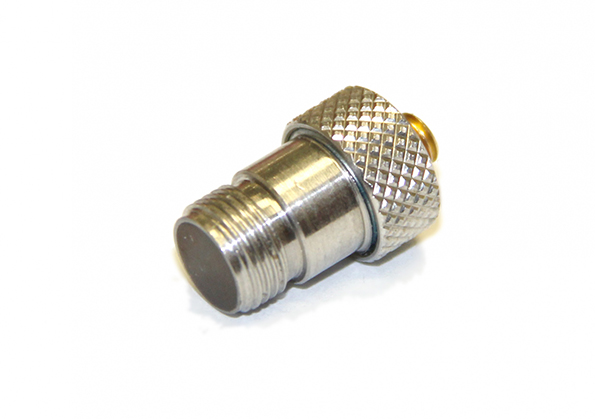

Ультразвуковой преобразователь продольных волн для контроля дифракционно-временным методом (TOFD).
Частота 5 МГц, диаметр элемента 6 мм. Широкополосный импульс малой длительности.
Резьба под призму TF06 с диаметром 9 мм.
|
Тип |
|
прямой, совмещенный, для установки в призму |
|
Обозначение по ГОСТ |
|
П111-5-d6-TFD |
|
Номинальная частота преобразователя |
|
5,0 МГц ± 10% |
|
Тип излучаемых волн |
|
продольные |
|
Диаметр пьезокерамического элемента |
|
6мм |
|
Диаметр контактной поверхности |
|
8 мм |
|
Диаметр резьбы под призму |
|
9 мм |
|
Материал контактной поверхности |
|
полимер, согласованный на Rexolite |
|
Разъем подключения |
|
Microdot S-50 |
|
Встроенный согласующий элемент |
|
индуктивность |
|
Материал корпуса |
|
нержавеющая сталь |
|
Габаритные размеры |
|
H=21 мм, D=13 мм |
Стоимость 48 000 руб.
Ультразвуковой преобразователь продольных волн для контроля дифракционно-временным методом (TOFD).
Частота 15 МГц, диаметр элемента 3 мм. Широкополосный импульс малой длительности.
Резьба под призму TF06 с диаметром 9 мм
|
Тип |
|
прямой, совмещенный, для установки в призму |
|
Обозначение по ГОСТ |
|
П111-15-d3-TFD |
|
Номинальная частота преобразователя |
|
15,0 МГц ± 10% |
|
Тип излучаемых волн |
|
продольные |
|
Диаметр пьезокерамического элемента |
|
3 мм |
|
Диаметр контактной поверхности |
|
8 мм |
|
Диаметр резьбы под призму |
|
9 мм |
|
Материал контактной поверхности |
|
полимер, согласованный на Rexolite |
|
Разъем подключения |
|
Microdot S-50 |
|
Встроенный согласующий элемент |
|
индуктивность |
|
Материал корпуса |
|
нержавеющая сталь |
|
Габаритные размеры |
|
H=21 мм, D=13 мм |
Стоимость 38 400 руб.
Ультразвуковой преобразователь продольных волн для контроля дифракционно-временным методом (TOFD).
Частота 10 МГц, диаметр элемента 3 мм. Широкополосный импульс малой длительности.
Резьба под призму TF06 с диаметром 9 мм.
|
Тип |
|
прямой, совмещенный, для установки в призму |
|
Обозначение по ГОСТ |
|
П111-10-d3-TFD |
|
Номинальная частота преобразователя |
|
10,0 МГц ± 10% |
|
Тип излучаемых волн |
|
продольные |
|
Диаметр пьезокерамического элемента |
|
3 мм |
|
Диаметр контактной поверхности |
|
8 мм |
|
Диаметр резьбы под призму |
|
9 мм |
|
Материал контактной поверхности |
|
полимер, согласованный на Rexolite |
|
Разъем подключения |
|
Microdot S-50 |
|
Встроенный согласующий элемент |
|
индуктивность |
|
Материал корпуса |
|
нержавеющая сталь |
|
Габаритные размеры |
|
H=21 мм, D=13 мм |
Стоимость 38 400 руб.
Ультразвуковой преобразователь продольных волн для контроля дифракционно-временным методом (TOFD).
Частота 10 МГц, диаметр элемента 6 мм. Широкополосный импульс малой длительности.
Резьба под призму TF06 с диаметром 9 мм.
|
Тип |
|
прямой, совмещенный, для установки в призму |
|
Обозначение по ГОСТ |
|
П111-10-d6-TFD |
|
Номинальная частота преобразователя |
|
10,0 МГц ± 10% |
|
Тип излучаемых волн |
|
продольные |
|
Диаметр пьезокерамического элемента |
|
6 мм |
|
Диаметр контактной поверхности |
|
8 мм |
|
Диаметр резьбы под призму |
|
9 мм |
|
Материал контактной поверхности |
|
полимер, согласованный на Rexolite |
|
Разъем подключения |
|
Microdot S-50 |
|
Встроенный согласующий элемент |
|
индуктивность |
|
Материал корпуса |
|
нержавеющая сталь |
|
Габаритные размеры |
|
H=21 мм, D=13 мм |
Стоимость – 6 600 руб.

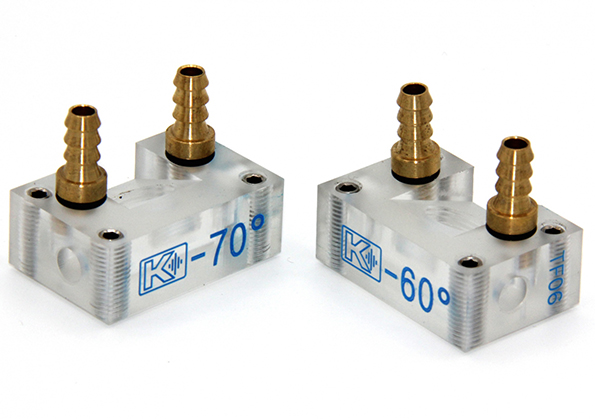

Призмы TF06 для контроля продольными волнами по методу TOFD (дифракционно-временной метод).
Материал призм - Rexolite. Призмы поставляются с углами ввода 60 и 70°
Штуцеры для подачи контактной жидкости. Призмы совместимы со всеми стандартными типами сканеров.
|
Тип призмы |
|
наклонная, для продольных волн |
|
Материал призмы |
|
Rexolite |
|
Защита от истирания |
|
4 контактных резьбовых вставки |
|
Диаметр резьбы под установку преобразователя |
|
9 мм |
|
Штуцера под подачу контактной жидкости |
|
2 х d5 мм |
|
Крепление на сканере |
|
боковые сверления диам. 5 мм |
|
Размер контактной поверхности |
|
21 х 32 мм |
|
Габаритные размеры (ДхШхВ) |
|
21 х 32 х 26 мм |
