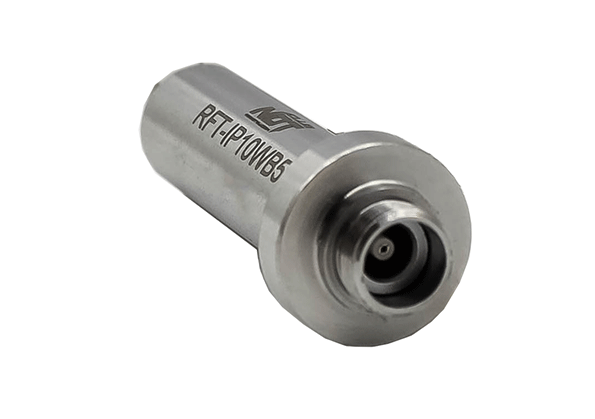

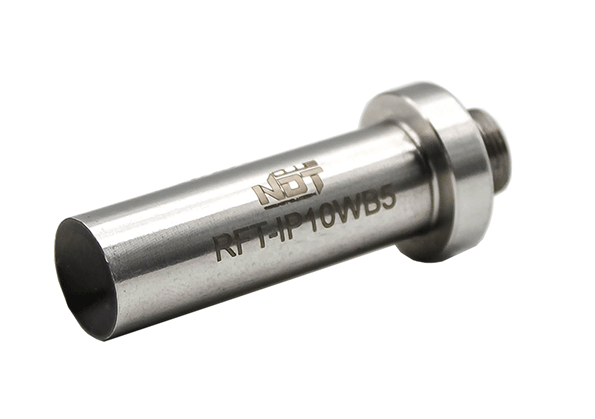

RFT-IP10WB5 - ультразвуковой иммерсионный совмещенный широкополосный преобразователь с высокой разрешающей способностью. По характеристикам является аналогом преобразователя SON 10WB5 компании Karl Deutsch
Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.
По заказу клиента преобразователи могут быть сфокусированы как в точку (сферический фокус), так и в линию (цилиндрический фокус) на любое фокусное расстояние
|
Тип |
иммерсионный, прямой, совмещенный |
|
Обозначение по ГОСТ |
П211-5,0-Д10 |
|
Номинальная частота преобразователя |
5,0 МГц ± 10% |
|
Тип излучаемых волн |
продольные |
|
Размер пьезокерамического элемента |
∅10 мм |
|
Разъем подключения |
HVR.03. 250.CLLPV |
|
Встроенный согласующий элемент |
есть |
|
Материал корпуса |
нержавеющая сталь |
|
Фокусировка |
в точку, в линию, без фокусировки |
|
Фокусное расстояние |
любое по заказу |
|
Габаритные размеры (ДхШ) |
∅13 х 51 мм |
Нефокусированный преобразователь RFT-IP10WB5 на листе с номинальной толщиной 3 мм
