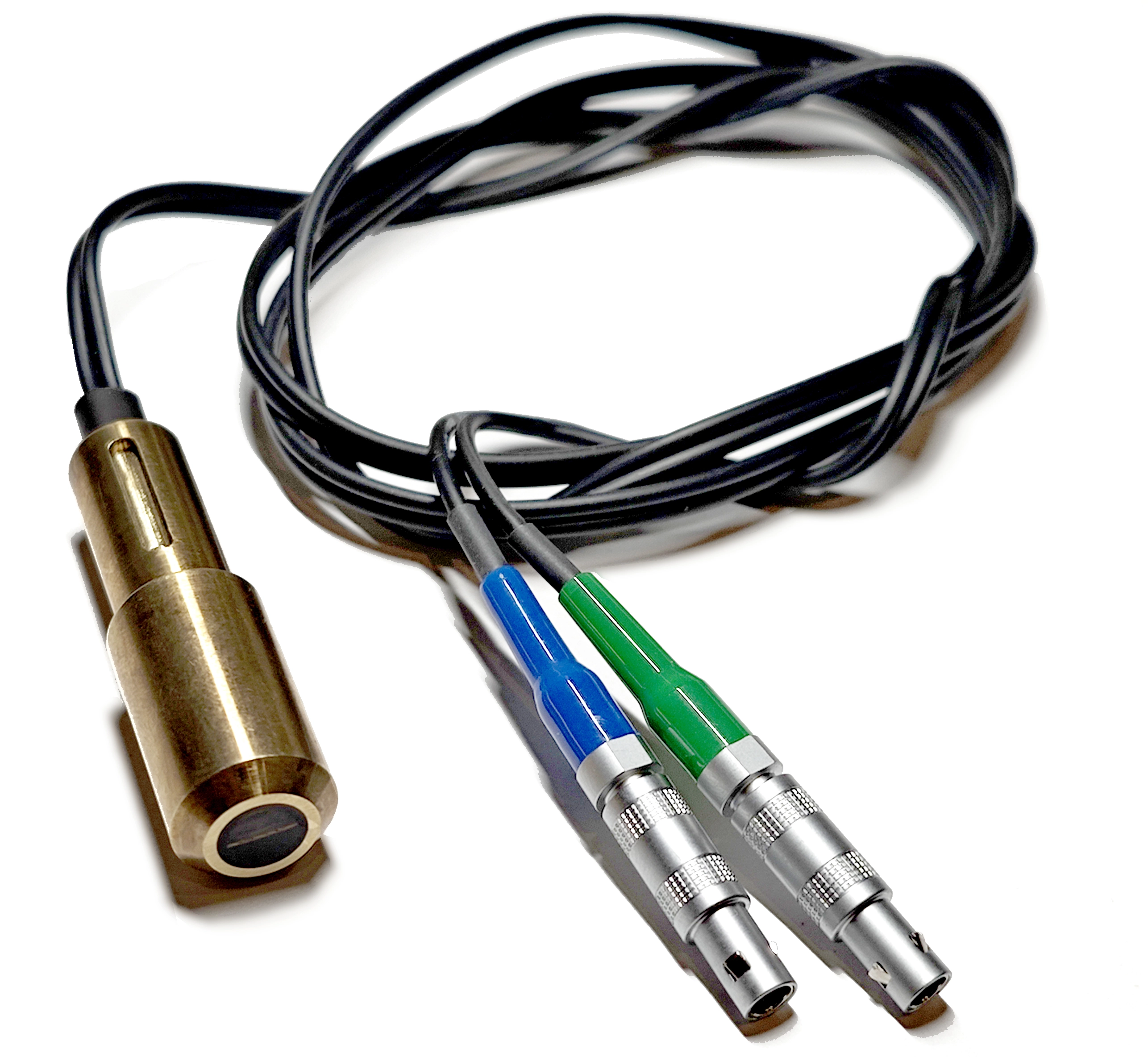

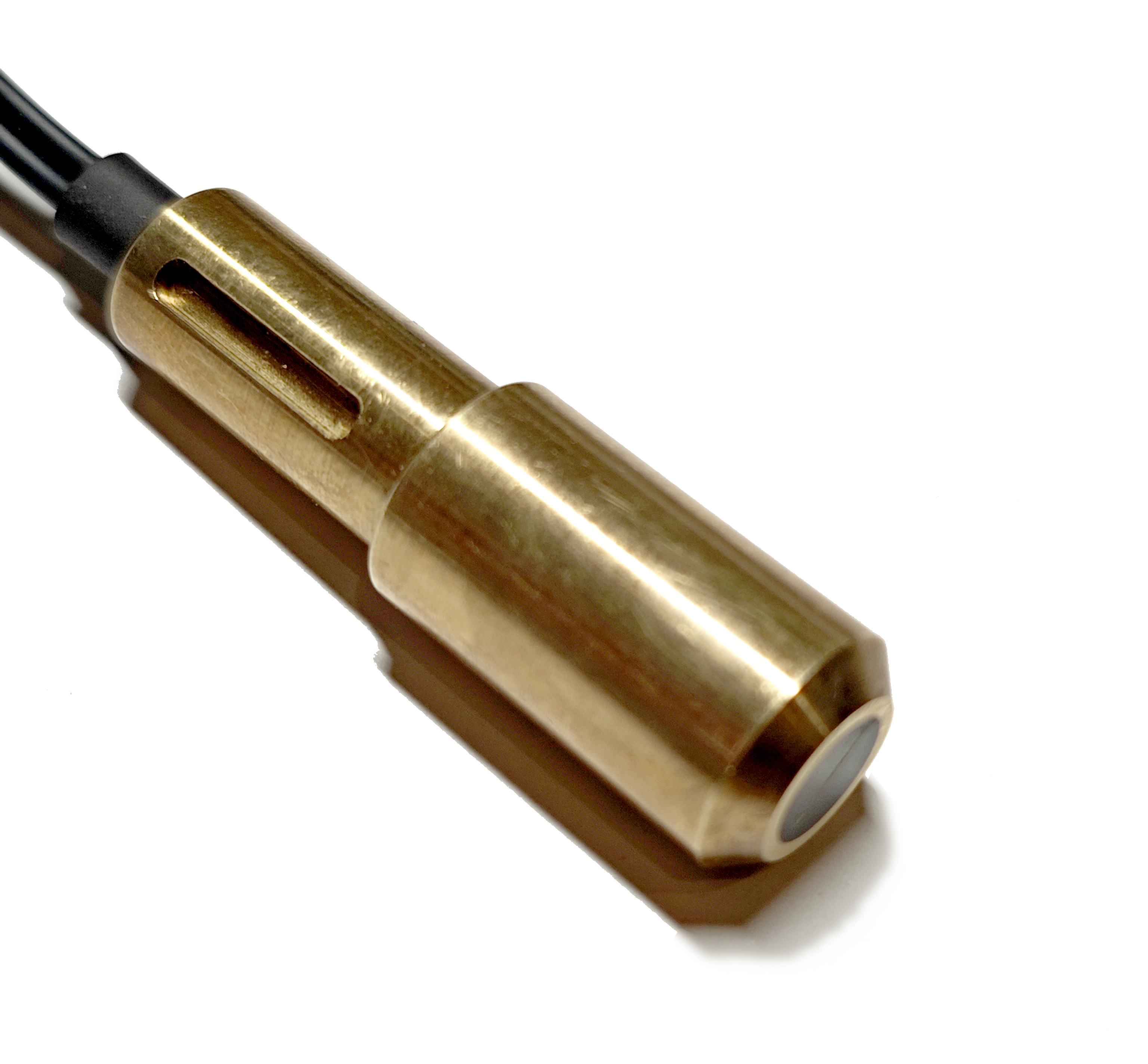

SDF1006 ультразвуковой контактный раздельно-совмещенный преобразователь, предназначенный для установки в держатель типа D-Holder. Номинальная частота 10,0 МГц. Диаметр пьезоэлемента - 6/2 мм.
Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.
|
Ультразвуковой пьезоэлектрический преобразователь общего назначения. |
|
Тип |
|
контактный, прямой, раздельно-совмещенный |
|
Обозначение по ГОСТ |
|
П112-10,0-К6-СП |
|
Номинальная частота преобразователя |
|
10,0 МГц ± 10% |
|
Тип излучаемых волн |
|
продольные |
|
Размер пьезокерамического элемента |
|
∅6/2мм |
|
Размер контактной поверхности |
|
∅9мм |
|
Материал контактной поверхности |
|
оргстекло с защитой из латуни |
|
Разъем подключения |
|
интегрированный кабель с разъемами 2xLemo 00.250 |
|
Встроенный согласующий элемент |
|
индуктивность |
|
Материал корпуса |
|
латунь |
|
Габаритные размеры (ДхВ) |
|
∅14 х 47,5 мм |
